实验二 片剂的制备与质量检查.doc

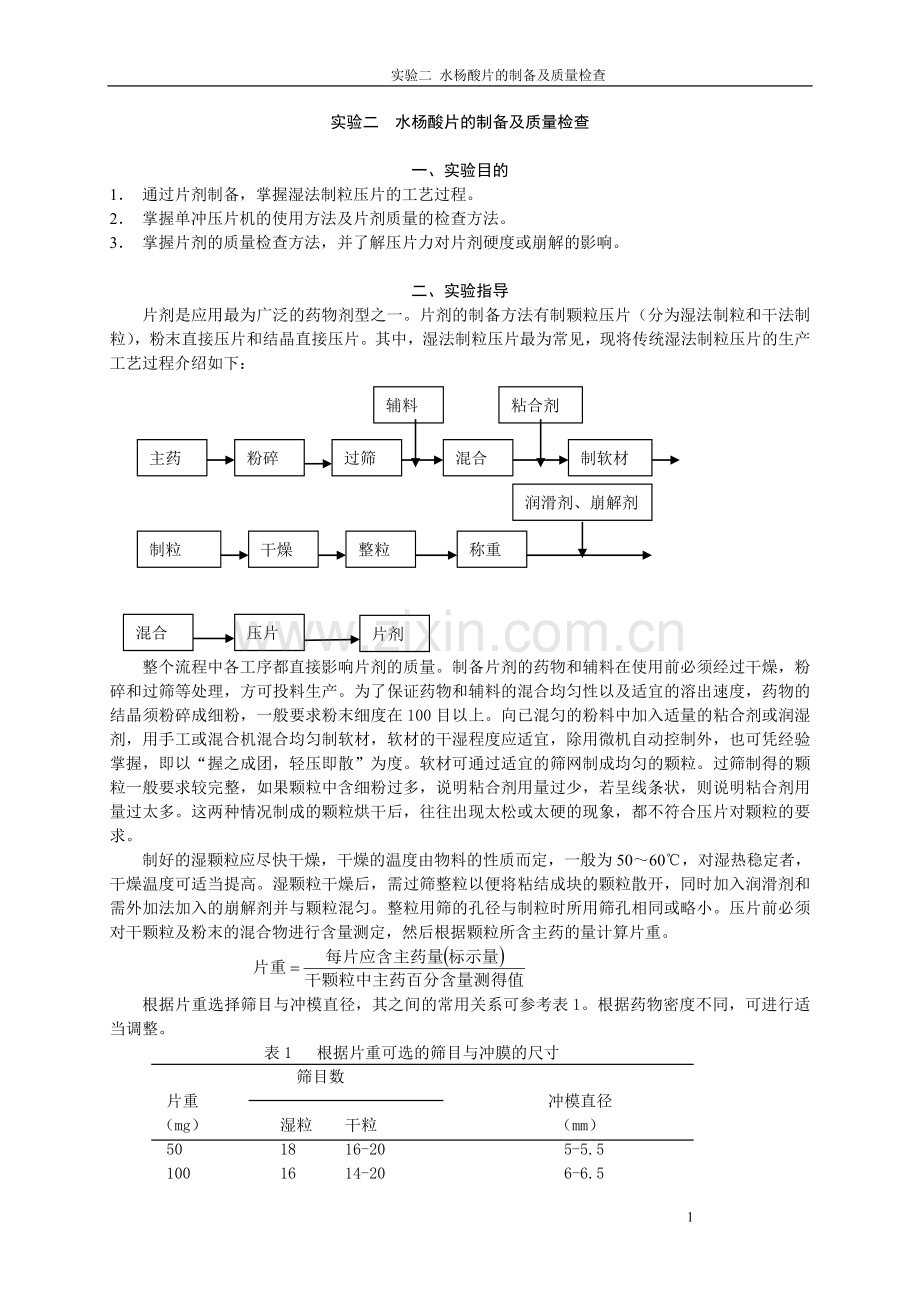

实验二 水杨酸片的制备及质量检查
实验二 水杨酸片的制备及质量检查

一、实验目的
1． 通过片剂制备，掌握湿法制粒压片的工艺过程。
2． 掌握单冲压片机的使用方法及片剂质量的检查方法。
3． 掌握片剂的质量检查方法，并了解压片力对片剂硬度或崩解的影响。

二、实验指导
片剂是应用最为广泛的药物剂型之一。片剂的制备方法有制颗粒压片（分为湿法制粒和干法制粒），粉末直接压片和结晶直接压片。其中，湿法制粒压片最为常见，现将传统湿法制粒压片的生产工艺过程介绍如下：
粘合剂
辅料

混合
制软材
过筛
粉碎
主药

润滑剂、崩解剂

称重
整粒
干燥
制粒

压片
片剂
混合

整个流程中各工序都直接影响片剂的质量。制备片剂的药物和辅料在使用前必须经过干燥，粉碎和过筛等处理，方可投料生产。为了保证药物和辅料的混合均匀性以及适宜的溶出速度，药物的结晶须粉碎成细粉，一般要求粉末细度在100目以上。向已混匀的粉料中加入适量的粘合剂或润湿剂，用手工或混合机混合均匀制软材，软材的干湿程度应适宜，除用微机自动控制外，也可凭经验掌握，即以“握之成团，轻压即散”为度。软材可通过适宜的筛网制成均匀的颗粒。过筛制得的颗粒一般要求较完整，如果颗粒中含细粉过多，说明粘合剂用量过少，若呈线条状，则说明粘合剂用量过太多。这两种情况制成的颗粒烘干后，往往出现太松或太硬的现象，都不符合压片对颗粒的要求。
制好的湿颗粒应尽快干燥，干燥的温度由物料的性质而定，一般为50～60℃，对湿热稳定者，干燥温度可适当提高。湿颗粒干燥后，需过筛整粒以便将粘结成块的颗粒散开，同时加入润滑剂和需外加法加入的崩解剂并与颗粒混匀。整粒用筛的孔径与制粒时所用筛孔相同或略小。压片前必须对干颗粒及粉末的混合物进行含量测定，然后根据颗粒所含主药的量计算片重。

根据片重选择筛目与冲模直径，其之间的常用关系可参考表1。根据药物密度不同，可进行适当调整。
表1 根据片重可选的筛目与冲膜的尺寸
筛目数
片重 冲模直径
（mg） 湿粒 干粒 （mm）
50 18 16-20 5-5.5
100 16 14-20 6-6.5

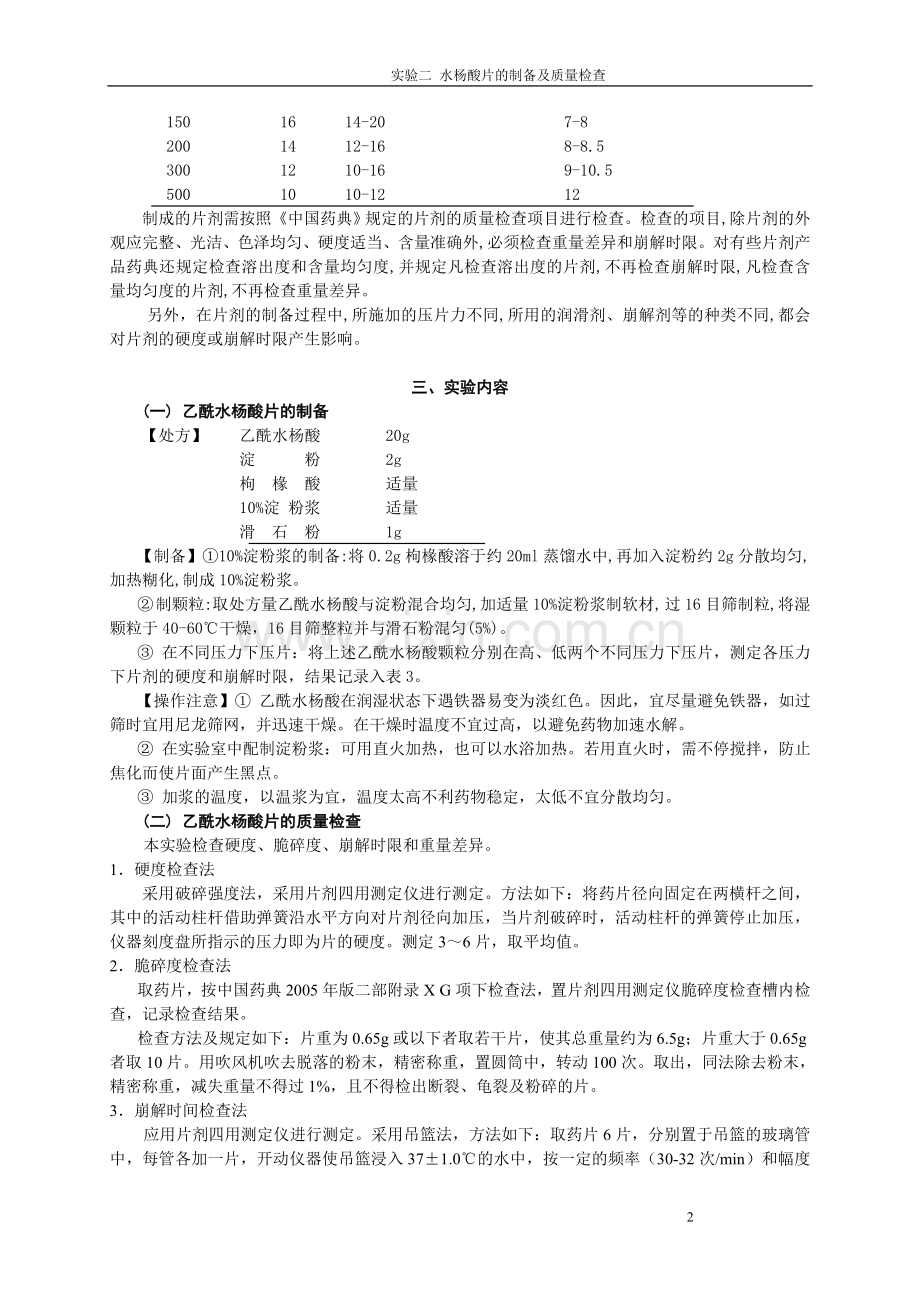

150 16 14-20 7-8
200 14 12-16 8-8.5
300 12 10-16 9-10.5
500 10 10-12 12
制成的片剂需按照《中国药典》规定的片剂的质量检查项目进行检查。检查的项目,除片剂的外观应完整、光洁、色泽均匀、硬度适当、含量准确外,必须检查重量差异和崩解时限。对有些片剂产品药典还规定检查溶出度和含量均匀度,并规定凡检查溶出度的片剂,不再检查崩解时限,凡检查含量均匀度的片剂,不再检查重量差异。
另外，在片剂的制备过程中,所施加的压片力不同,所用的润滑剂、崩解剂等的种类不同,都会对片剂的硬度或崩解时限产生影响。

三、实验内容
(一) 乙酰水杨酸片的制备
【处方】 乙酰水杨酸 20g
淀 粉 2g
枸 椽 酸 适量
10%淀 粉浆 适量
滑 石 粉 1g
【制备】 ① 10%淀粉浆的制备:将0.2g枸椽酸溶于约20ml蒸馏水中,再加入淀粉约2g分散均匀,加热糊化,制成10%淀粉浆。
② 制颗粒:取处方量乙酰水杨酸与淀粉混合均匀,加适量10%淀粉浆制软材, 过16目筛制粒,将湿颗粒于40-60℃干燥，16目筛整粒并与滑石粉混匀(5%)。
③ 在不同压力下压片：将上述乙酰水杨酸颗粒分别在高、低两个不同压力下压片，测定各压力下片剂的硬度和崩解时限，结果记录入表3。
【操作注意】① 乙酰水杨酸在润湿状态下遇铁器易变为淡红色。因此，宜尽量避免铁器，如过筛时宜用尼龙筛网，并迅速干燥。在干燥时温度不宜过高，以避免药物加速水解。
② 在实验室中配制淀粉浆：可用直火加热，也可以水浴加热。若用直火时，需不停搅拌，防止焦化而使片面产生黑点。
③ 加浆的温度，以温浆为宜，温度太高不利药物稳定，太低不宜分散均匀。
(二) 乙酰水杨酸片的质量检查
本实验检查硬度、脆碎度、崩解时限和重量差异。
1．硬度检查法
采用破碎强度法，采用片剂四用测定仪进行测定。方法如下：将药片径向固定在两横杆之间，其中的活动柱杆借助弹簧沿水平方向对片剂径向加压，当片剂破碎时，活动柱杆的弹簧停止加压，仪器刻度盘所指示的压力即为片的硬度。测定3～6片，取平均值。
2．脆碎度检查法
取药片，按中国药典2005年版二部附录X G项下检查法，置片剂四用测定仪脆碎度检查槽内检查，记录检查结果。
检查方法及规定如下：片重为0.65g或以下者取若干片，使其总重量约为6.5g；片重大于0.65g者取10片。用吹风机吹去脱落的粉末，精密称重，置圆筒中，转动100次。取出，同法除去粉末，精密称重，减失重量不得过1%，且不得检出断裂、龟裂及粉碎的片。
3．崩解时间检查法
应用片剂四用测定仪进行测定。采用吊篮法，方法如下：取药片6片，分别置于吊篮的玻璃管中，每管各加一片，开动仪器使吊篮浸入37±1.0℃的水中，按一定的频率（30-32次/min）和幅度（55±2mm）往复运动。从片剂置于玻璃管开始计时，至片剂破碎并全部固体粒子都通过玻璃管底部的筛网（Φ2mm）为止，该时间即为该片剂的崩解时间，应符合规定崩解时限（一般压制片为15min）。如有1片不符合要求，应另取6片复试，均应符合规定。结果列于表2。
4．重量差异检查法
取药片20片，精密称定总重量，求得平均片重后，再分别精密称定各片的重量。每片重量与平均片重相比较（凡无含量测定的片剂，每片重量应与标示片重比较）超出重量差异限度（见表2）的药片不得多于2片，并不得有1片超出限度1倍。
表2 重量差异限度
平均片重
重量差异限度
0.30g以下
±7.5%
0．30g或0.30g以上
±5%

四、实验结果与讨论
1. 将上述实验结果列于表3
表3 压片力对片剂硬度和崩解性能的影响
编
号
压
力
硬度(kg)
脆碎度
崩解时间(min)
1 2 3 4 5 6 平均
1 2 3
1 2 3 4 5 6 平均
1
2
高
低

结果

2. 分析并讨论实验结果，总结出影响片剂崩解的因素及原理。

五、思考题
1. 制备乙酰水杨酸片时，如何避免乙酰水杨酸分解？应选何种润滑剂?
2. 片剂的崩解时限合格，是否还需测定其溶出度?
3
