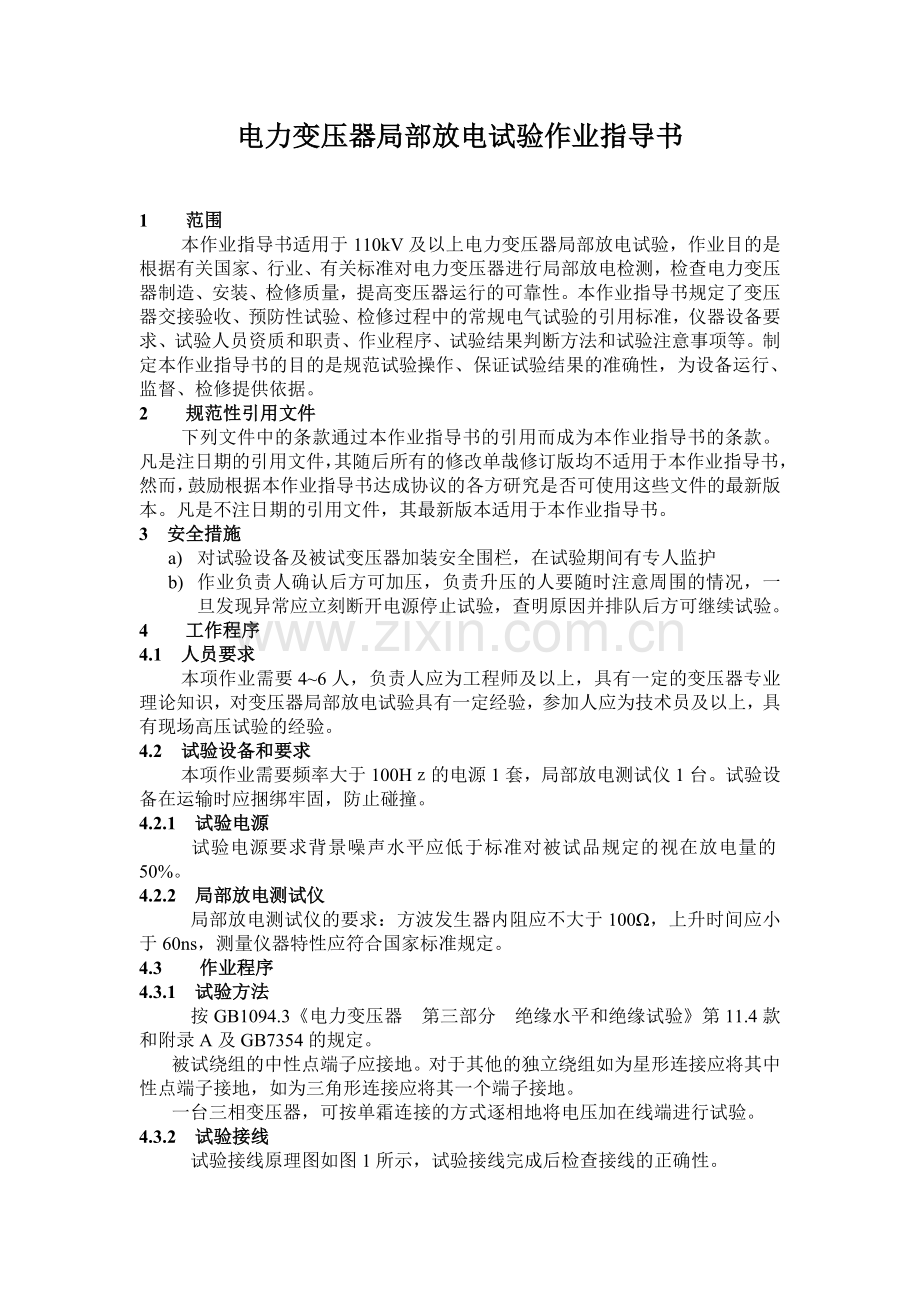

电力变压器局部放电试验作业指导书

1　　范围
本作业指导书适用于110kV及以上电力变压器局部放电试验，作业目的是根据有关国家、行业、有关标准对电力变压器进行局部放电检测，检查电力变压器制造、安装、检修质量，提高变压器运行的可靠性。本作业指导书规定了变压器交接验收、预防性试验、检修过程中的常规电气试验的引用标准，仪器设备要求、试验人员资质和职责、作业程序、试验结果判断方法和试验注意事项等。制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2　　规范性引用文件
下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注日期的引用文件，其随后所有的修改单哉修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本作业指导书。
3　安全措施
a) 对试验设备及被试变压器加装安全围栏，在试验期间有专人监护
b) 作业负责人确认后方可加压，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排队后方可继续试验。
4　　工作程序
4.1　人员要求
本项作业需要4~6人，负责人应为工程师及以上，具有一定的变压器专业理论知识，对变压器局部放电试验具有一定经验，参加人应为技术员及以上，具有现场高压试验的经验。
4.2　试验设备和要求
本项作业需要频率大于100Hｚ的电源1套，局部放电测试仪1台。试验设备在运输时应捆绑牢固，防止碰撞。
4.2.1　试验电源
　试验电源要求背景噪声水平应低于标准对被试品规定的视在放电量的50%。
4.2.2　局部放电测试仪
　局部放电测试仪的要求：方波发生器内阻应不大于100Ω，上升时间应小于60ns，测量仪器特性应符合国家标准规定。
4.3　　作业程序
4.3.1　试验方法
　按GB1094.3《电力变压器　第三部分　绝缘水平和绝缘试验》第11.4款和附录A及GB7354的规定。
被试绕组的中性点端子应接地。对于其他的独立绕组如为星形连接应将其中性点端子接地，如为三角形连接应将其一个端子接地。
一台三相变压器，可按单霜连接的方式逐相地将电压加在线端进行试验。
4.3.2　试验接线
　试验接线原理图如图1所示，试验接线完成后检查接线的正确性。
4.3.3　试验步骤

　作业人员负责人检查试验接线正确，确认试验现场布置好安全围栏并无人后即可开始试验，试验按照图2加压程序图进行，在不大于1/3U1的电压下接通电源并增加至U1，持续5min，再增加至U2，保持5S，然后，立即将U2降低至U1，保持30min，当电压再降低到1/3U1以下时方可切断电源。试验过程中对局部放电仪的观察，若出现异常，应停止试验，按4.4要求进行检查，试验完成后，由试验负责人对试验结果正确性的初步确认。

4.4 注意事项
a) 　应在所有的分级绝缘绕组的线端上进行测量。对自耦连接的一对绕组的较高电压和较低电压的线路端子，也应同时用来测量。
b)　每个测量端子都应该在线端与地之间施加重复脉冲来校准，这种校准是用来在试验期间对计数的定量。
c)　在变压器一个指定线端上测得的视在电荷量是根据经上述校准后的最高的重复脉冲波计算出来的。偶然出现的尖波可以忽略不计。
d)　在施加电压的前后，应记录所有测量端子的背景噪声水平。背景噪声水平应低于规定的视在电荷量限值q的一半。
e)　在电压升至U2及由U2再降低的过程中，应记录可能出现的起始放电电压和熄灭电压值。
f)　在电压U1的第一阶段中应读取并记下一个读数。在施加U1的短时间内不要求观测。
g)　在电压U2的第二阶段的整个期间内，应连续地观察并按一定的时间间隔局部放电水平。
h)　如果在上述局部放电的观测过程中，试验电压不产生突然下降，并在施加电压30min的最后29min内，所有测量端子上的视在放电量的连续水平，低于规定的限值，并不表现出明显地、不断地向接近这个极限方向增长的趋势时，则试验为合格。
i) 如果在一段试验内，视在电荷量的读数超过规定的限值，但之后又低于这个限值，则试验不必中断可连续进行，直到在此后的30min的期间内取得可以接受的读数为止。偶然出现的较高的脉冲可忽略不计。只要不产生击穿并且不出现长时间的特别高的局部放电，则试验是非破坏性的。
j)　当测量结果表明局部放电量超过标准规定或被试品有异常放电时，应停止试验，检查测量接线是否存在问题，复测试验电源背景噪声水平是否低于标准对被试品规定的视在放电量的50%，确定异常放电的原因后，重新进行试验。
5　　原始记录与正式报告
5.1　对原始记录与正式报告的要求
a) 原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使用的仪器设备名称及编号。
b)　当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据。
c)　若确属笔误，出现记录错误时，允许用“单线划改”，并要求更改者在更改旁边签名。
d)　原始记录应由记录人员和审核人员级审核签字，原始记录的记录人与审核人不得是同一个人。
e)　试验报告应由拟稿人员、审核人员、批准人员三级审核签字，正式报告的拟稿人与审核/批准人不得是同一人。
f)　原始记录及试验报告应按规定存档。
5.2　试验原始记录的内容及格式
　试验原始记录的内容及格式参考附录A
附　　录　　A

（规范性附录）

变压器局部放电试验原始记录

标志与编号

试验日期

单　　位

安装地点

型　　号

制造厂

出厂序号

出厂日期

运行编号

试验负责人

试验参加人

记　　录

审　　核

使用仪器

试验电压

时　　间
5min
5s
5min
10min
15min
20min
25min
30min
局部放电量pC
高压
A相

B相

C相

低压
ａ相

ｂ相

ｃ相

备　　注
