瑞柯仪器FT-101斯科特容量计说明书.doc

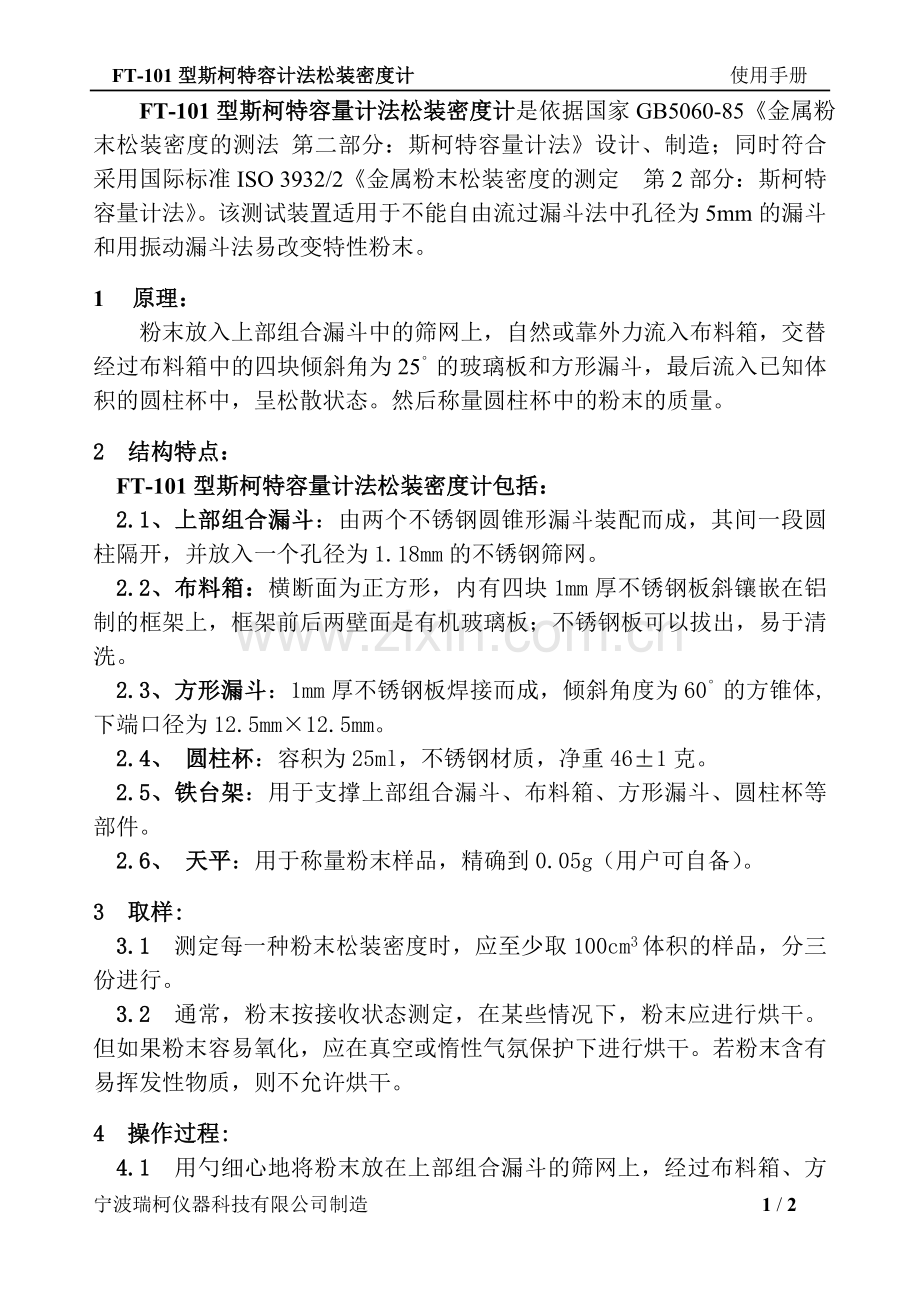

FT-101型斯柯特容计法松装密度计 使用手册
FT-101型斯柯特容量计法松装密度计是依据国家GB5060-85《金属粉末松装密度的测法 第二部分：斯柯特容量计法》设计、制造；同时符合采用国际标准ISO 3932/2《金属粉末松装密度的测定 第2部分：斯柯特容量计法》。该测试装置适用于不能自由流过漏斗法中孔径为5mm的漏斗和用振动漏斗法易改变特性粉末。
1 原理：
粉末放入上部组合漏斗中的筛网上，自然或靠外力流入布料箱，交替经过布料箱中的四块倾斜角为25°的玻璃板和方形漏斗，最后流入已知体积的圆柱杯中，呈松散状态。然后称量圆柱杯中的粉末的质量。
2结构特点：
FT-101型斯柯特容量计法松装密度计包括：
2.1、上部组合漏斗：由两个不锈钢圆锥形漏斗装配而成，其间一段圆柱隔开，并放入一个孔径为1.18mm的不锈钢筛网。
2.2、布料箱：横断面为正方形，内有四块1mm厚不锈钢板斜镶嵌在铝制的框架上，框架前后两壁面是有机玻璃板；不锈钢板可以拔出，易于清洗。
2.3、方形漏斗：1mm厚不锈钢板焊接而成，倾斜角度为60°的方锥体,下端口径为12.5mm×12.5mm。
2.4、 圆柱杯：容积为25ml，不锈钢材质，净重46±1克。
2.5、铁台架：用于支撑上部组合漏斗、布料箱、方形漏斗、圆柱杯等部件。
2.6、 天平：用于称量粉末样品，精确到0.05g（用户可自备）。
3 取样:
3.1 测定每一种粉末松装密度时，应至少取100cm3体积的样品，分三份进行。
3.2 通常，粉末按接收状态测定，在某些情况下，粉末应进行烘干。但如果粉末容易氧化，应在真空或惰性气氛保护下进行烘干。若粉末含有易挥发性物质，则不允许烘干。
4 操作过程:

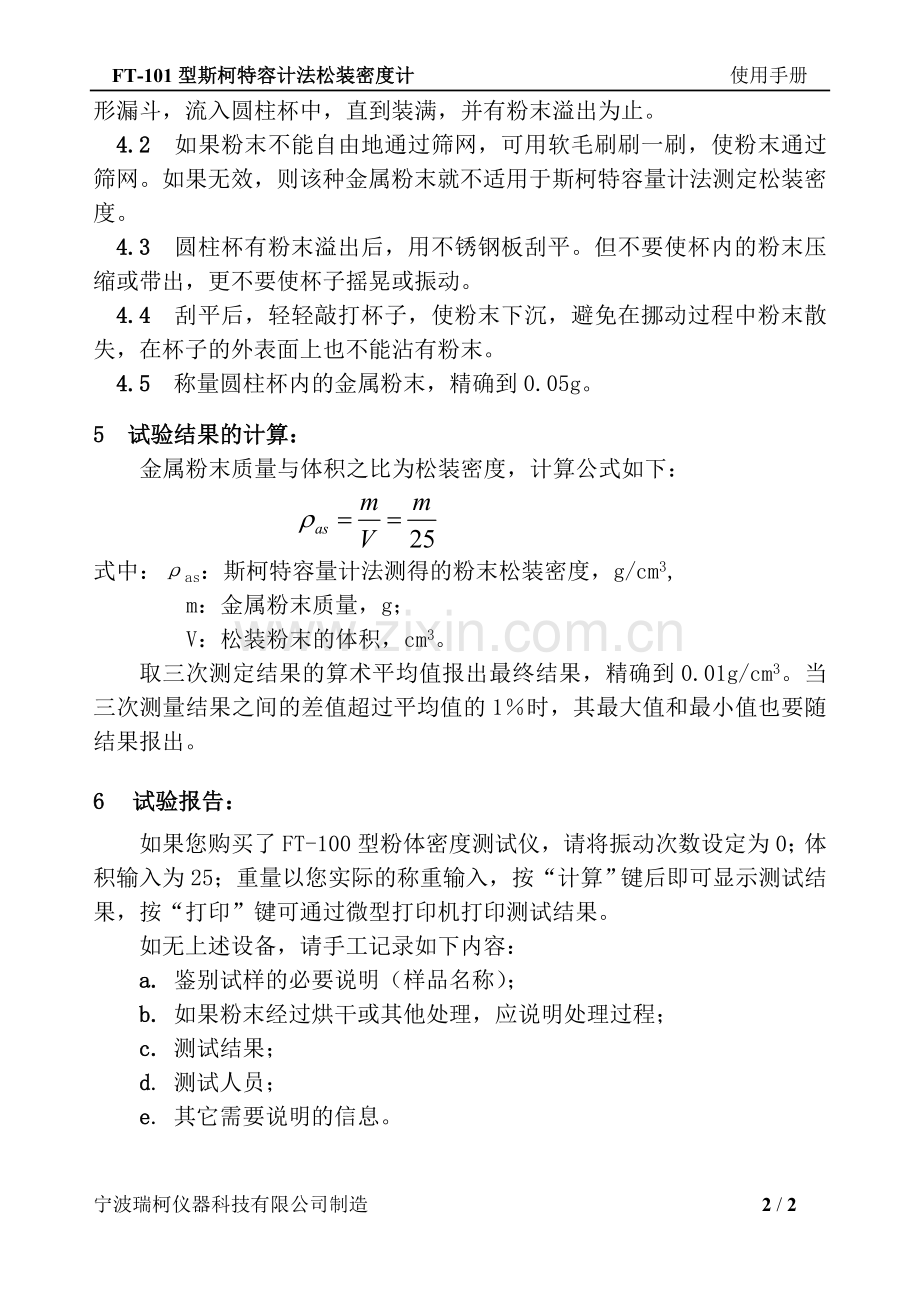

4.1 用勺细心地将粉末放在上部组合漏斗的筛网上，经过布料箱、方形漏斗，流入圆柱杯中，直到装满，并有粉末溢出为止。
4.2 如果粉末不能自由地通过筛网，可用软毛刷刷一刷，使粉末通过筛网。如果无效，则该种金属粉末就不适用于斯柯特容量计法测定松装密度。
4.3 圆柱杯有粉末溢出后，用不锈钢板刮平。但不要使杯内的粉末压缩或带出，更不要使杯子摇晃或振动。
4.4 刮平后，轻轻敲打杯子，使粉末下沉，避免在挪动过程中粉末散失，在杯子的外表面上也不能沾有粉末。
4.5 称量圆柱杯内的金属粉末，精确到0.05g。
5 试验结果的计算：
金属粉末质量与体积之比为松装密度，计算公式如下：

式中：ρas：斯柯特容量计法测得的粉末松装密度，g/cm3,
m：金属粉末质量，g；
V：松装粉末的体积，cm3。
取三次测定结果的算术平均值报出最终结果，精确到0.01g/cm3。当三次测量结果之间的差值超过平均值的1％时，其最大值和最小值也要随结果报出。
6 试验报告：
如果您购买了FT-100型粉体密度测试仪，请将振动次数设定为0；体积输入为25；重量以您实际的称重输入，按“计算”键后即可显示测试结果，按“打印”键可通过微型打印机打印测试结果。
如无上述设备，请手工记录如下内容：
a. 鉴别试样的必要说明（样品名称）；
b. 如果粉末经过烘干或其他处理，应说明处理过程；
c. 测试结果；
d. 测试人员；
e. 其它需要说明的信息。

宁波瑞柯仪器科技有限公司制造 2 / 2
