电气控制综合实训 020241u01-Z3040B摇臂钻床电气故障诊断与维修单元教学设计.pdf

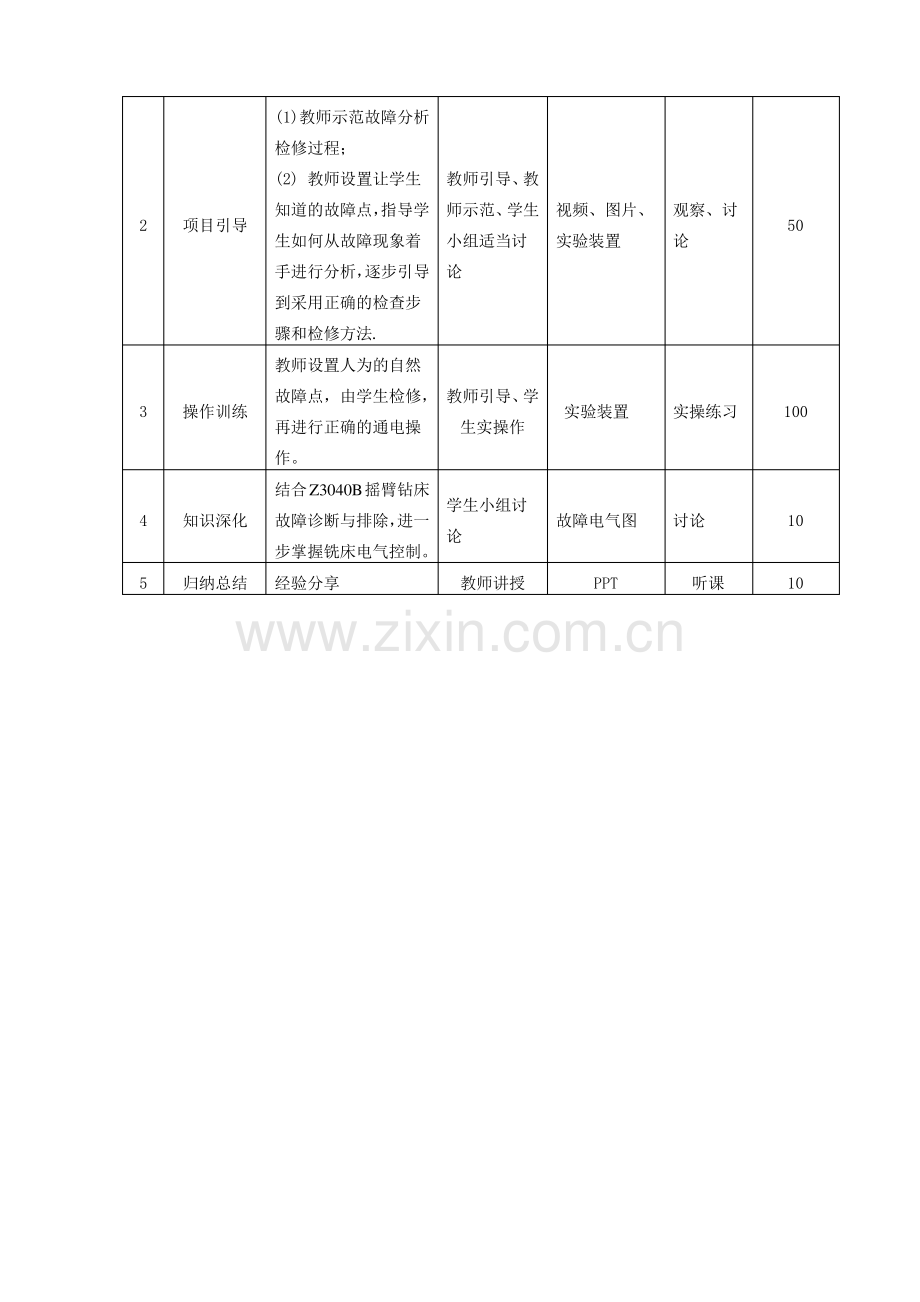

编号：020411u01版本号：单元名称单元学时知识点知识点：(1)钻床低压电器元件工作原理及应用；(2)钻床电气控制原理图；(3)钻床电气控制线路分析；(4)钻床代表性的故障分析和检测方法。技能点技能点：学习內容分析熟悉钻床电气组件和系统的安装位置、走线情况，位置开关的状态，掌握钻床电气系统的故障诊断与维修方法，能正确判断故障点并在定额时间排除电气故障。重重 点：点：电气控制线路分析、故障排除。难难 点：点：正确进行故障定位与故障排除。以 Z3040B 摇臂钻床为例，以引导、讲授教学法学生熟悉原理，熟悉电器元件的安装位置，明确各电器元件作用演示教学法：教师示范故障分析检修过教学策略程项目导入教学法：教师设置让学生知道的故障点，指导学生如何从故障现象着手进行分析，逐步引导到采用正确的检查步骤和检修方法任务驱动教学方法：教师设置人为的自然故障点，由学生检修，再进行正确的通电试车操作。学习成果学习评价实训报告、课后作业学习态度(出勤)20%，课堂实际操作 60%，课堂讨论 20%教学过程设计教学过程设计步骤教学内容(1)阅读和分析镗床电明确任务/知识准备气原理图；(2)熟悉镗床电器元件的安装位置，明确各电器元件作用。引导、讲授图片、实验装置、动画教学方法教学资源学生活动时间分配(min)Z3040B 摇臂钻床电气故障诊断与维修41观察10(1)教师示范故障分析检修过程；(2)教师设置让学生2项目引导知道的故障点，指导学生如何从故障现象着手进行分析，逐步引导到采用正确的检查步骤和检修方法.教师设置人为的自然3操作训练故障点，由学生检修，教师引导、学再进行正确的通电操作。结合Z3040B摇臂钻床4知识深化故障诊断与排除，进一步掌握铣床电气控制。5归纳总结经验分享学生小组讨论教师讲授生实操作实验装置实操练习100教师引导、教师示范、学生小组适当讨论视频、图片、实验装置观察、讨论50故障电气图讨论10PPT听课10
