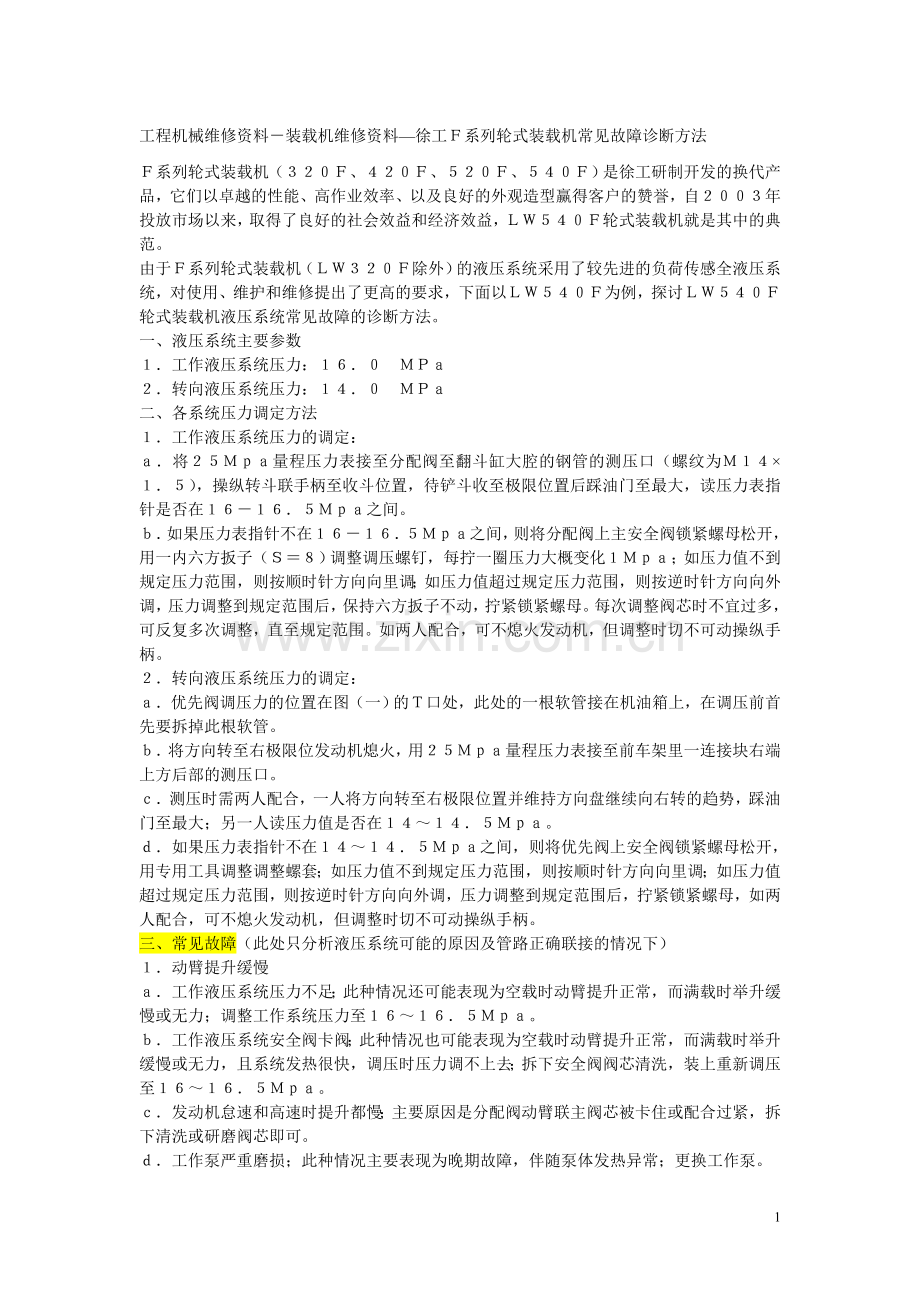

工程机械维修资料－装载机维修资料—徐工Ｆ系列轮式装载机常见故障诊断方法
Ｆ系列轮式装载机（３２０Ｆ、４２０Ｆ、５２０Ｆ、５４０Ｆ）是徐工研制开发的换代产品，它们以卓越的性能、高作业效率、以及良好的外观造型赢得客户的赞誉，自２００３年投放市场以来，取得了良好的社会效益和经济效益，ＬＷ５４０Ｆ轮式装载机就是其中的典范。
由于Ｆ系列轮式装载机（ＬＷ３２０Ｆ除外）的液压系统采用了较先进的负荷传感全液压系统，对使用、维护和维修提出了更高的要求，下面以ＬＷ５４０Ｆ为例，探讨ＬＷ５４０Ｆ轮式装载机液压系统常见故障的诊断方法。
一、液压系统主要参数
１．工作液压系统压力：１６．０　ＭＰａ
２．转向液压系统压力：１４．０　ＭＰａ
二、各系统压力调定方法
１．工作液压系统压力的调定：
ａ．将２５Ｍｐａ量程压力表接至分配阀至翻斗缸大腔的钢管的测压口（螺纹为Ｍ１４×１．５），操纵转斗联手柄至收斗位置，待铲斗收至极限位置后踩油门至最大，读压力表指针是否在１６－１６．５Ｍｐａ之间。
ｂ．如果压力表指针不在１６－１６．５Ｍｐａ之间，则将分配阀上主安全阀锁紧螺母松开，用一内六方扳子（Ｓ＝８）调整调压螺钉，每拧一圈压力大概变化１Ｍｐａ；如压力值不到规定压力范围，则按顺时针方向向里调；如压力值超过规定压力范围，则按逆时针方向向外调，压力调整到规定范围后，保持六方扳子不动，拧紧锁紧螺母。每次调整阀芯时不宜过多，可反复多次调整，直至规定范围。如两人配合，可不熄火发动机，但调整时切不可动操纵手柄。
２．转向液压系统压力的调定：
ａ．优先阀调压力的位置在图（一）的Ｔ口处，此处的一根软管接在机油箱上，在调压前首先要拆掉此根软管。
ｂ．将方向转至右极限位发动机熄火，用２５Ｍｐａ量程压力表接至前车架里一连接块右端上方后部的测压口。
ｃ．测压时需两人配合，一人将方向转至右极限位置并维持方向盘继续向右转的趋势，踩油门至最大；另一人读压力值是否在１４～１４．５Ｍｐａ。
ｄ．如果压力表指针不在１４～１４．５Ｍｐａ之间，则将优先阀上安全阀锁紧螺母松开，用专用工具调整调整螺套；如压力值不到规定压力范围，则按顺时针方向向里调；如压力值超过规定压力范围，则按逆时针方向向外调，压力调整到规定范围后，拧紧锁紧螺母，如两人配合，可不熄火发动机，但调整时切不可动操纵手柄。
三、常见故障（此处只分析液压系统可能的原因及管路正确联接的情况下）

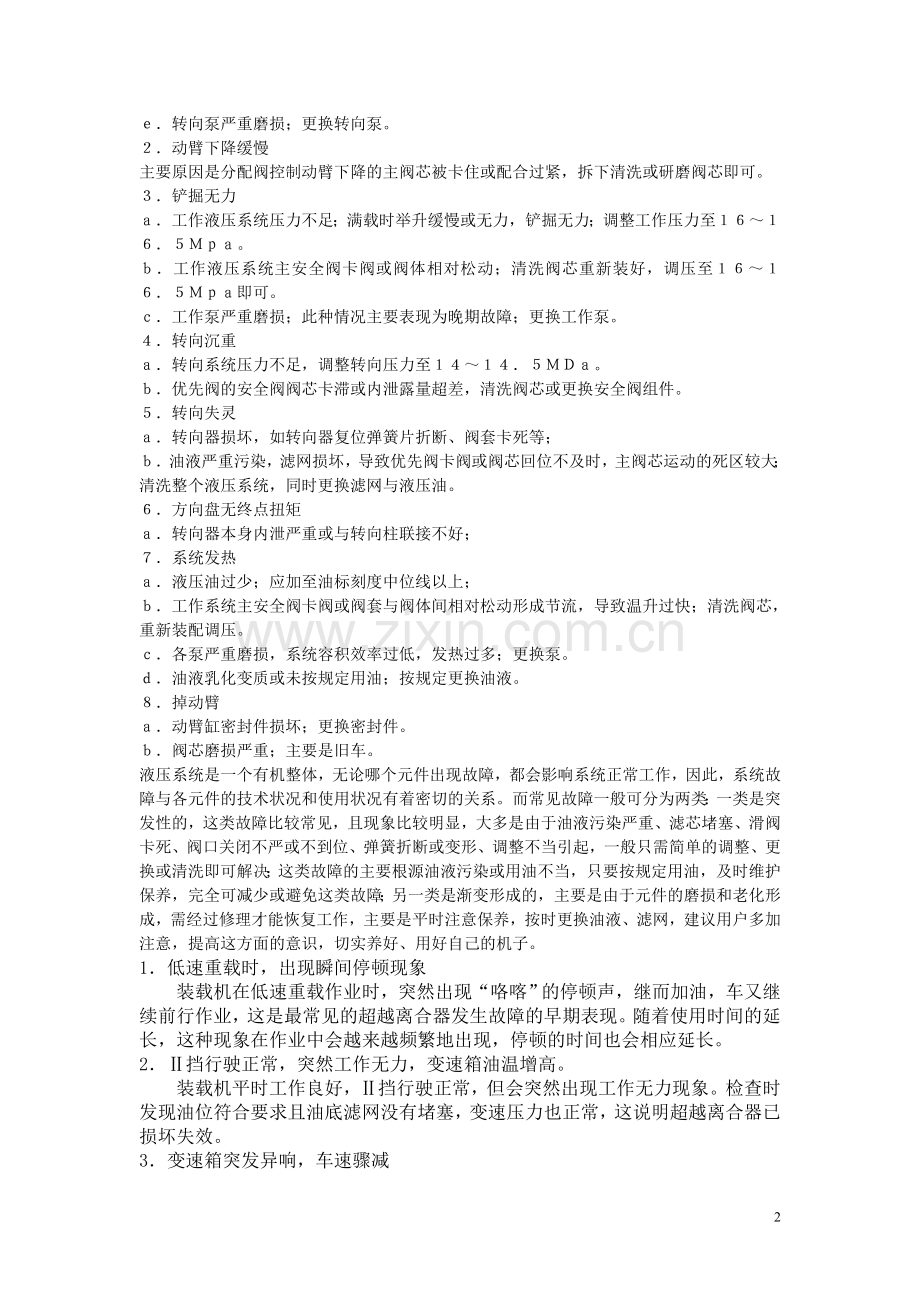

１．动臂提升缓慢
ａ．工作液压系统压力不足；此种情况还可能表现为空载时动臂提升正常，而满载时举升缓慢或无力；调整工作系统压力至１６～１６．５Ｍｐａ。
ｂ．工作液压系统安全阀卡阀；此种情况也可能表现为空载时动臂提升正常，而满载时举升缓慢或无力，且系统发热很快，调压时压力调不上去；拆下安全阀阀芯清洗，装上重新调压至１６～１６．５Ｍｐａ。
ｃ．发动机怠速和高速时提升都慢；主要原因是分配阀动臂联主阀芯被卡住或配合过紧，拆下清洗或研磨阀芯即可。
ｄ．工作泵严重磨损；此种情况主要表现为晚期故障，伴随泵体发热异常；更换工作泵。
ｅ．转向泵严重磨损；更换转向泵。
２．动臂下降缓慢
主要原因是分配阀控制动臂下降的主阀芯被卡住或配合过紧，拆下清洗或研磨阀芯即可。
３．铲掘无力
ａ．工作液压系统压力不足；满载时举升缓慢或无力，铲掘无力；调整工作压力至１６～１６．５Ｍｐａ。
ｂ．工作液压系统主安全阀卡阀或阀体相对松动；清洗阀芯重新装好，调压至１６～１６．５Ｍｐａ即可。
ｃ．工作泵严重磨损；此种情况主要表现为晚期故障；更换工作泵。
４．转向沉重
ａ．转向系统压力不足，调整转向压力至１４～１４．５ＭＤａ。
ｂ．优先阀的安全阀阀芯卡滞或内泄露量超差，清洗阀芯或更换安全阀组件。
５．转向失灵
ａ．转向器损坏，如转向器复位弹簧片折断、阀套卡死等；
ｂ．油液严重污染，滤网损坏，导致优先阀卡阀或阀芯回位不及时，主阀芯运动的死区较大；清洗整个液压系统，同时更换滤网与液压油。
６．方向盘无终点扭矩
ａ．转向器本身内泄严重或与转向柱联接不好；
７．系统发热
ａ．液压油过少；应加至油标刻度中位线以上；
ｂ．工作系统主安全阀卡阀或阀套与阀体间相对松动形成节流，导致温升过快；清洗阀芯，重新装配调压。
ｃ．各泵严重磨损，系统容积效率过低，发热过多；更换泵。
ｄ．油液乳化变质或未按规定用油；按规定更换油液。
８．掉动臂
ａ．动臂缸密封件损坏；更换密封件。
ｂ．阀芯磨损严重；主要是旧车。
液压系统是一个有机整体，无论哪个元件出现故障，都会影响系统正常工作，因此，系统故障与各元件的技术状况和使用状况有着密切的关系。而常见故障一般可分为两类：一类是突发性的，这类故障比较常见，且现象比较明显，大多是由于油液污染严重、滤芯堵塞、滑阀卡死、阀口关闭不严或不到位、弹簧折断或变形、调整不当引起，一般只需简单的调整、更换或清洗即可解决；这类故障的主要根源油液污染或用油不当，只要按规定用油，及时维护保养，完全可减少或避免这类故障；另一类是渐变形成的，主要是由于元件的磨损和老化形成，需经过修理才能恢复工作，主要是平时注意保养，按时更换油液、滤网，建议用户多加注意，提高这方面的意识，切实养好、用好自己的机子。
1．低速重载时，出现瞬间停顿现象
　　装载机在低速重载作业时，突然出现“咯喀”的停顿声，继而加油，车又继续前行作业，这是最常见的超越离合器发生故障的早期表现。随着使用时间的延长，这种现象在作业中会越来越频繁地出现，停顿的时间也会相应延长。
2．Ⅱ挡行驶正常，突然工作无力，变速箱油温增高。
　　装载机平时工作良好，Ⅱ挡行驶正常，但会突然出现工作无力现象。检查时发现油位符合要求且油底滤网没有堵塞，变速压力也正常，这说明超越离合器已损坏失效。
3．变速箱突发异响，车速骤减
　　装载机以较高速度行驶时，突然在变速箱部位发出较大的机械异响，随即像是被制动似的车速骤减，此时松开油门、停住车，无须摘挡，怠速运转一会儿，异响即消失，然后踏下油门，机车行驶恢复正常。这种现象若不时出现，则是由于超越离合器的滚柱有发卡现象所致，滚柱本应在不工作位置而现在卡在了工作位置，使原来不参加工作的一级涡轮输出齿轮与超越离合器的外环齿轮间断工作，致使齿轮发出较大的撞击声，同时产生较大的制动力。
4．起步或换挡时，机车反应迟缓
　　装载机作业中，挂挡时手感节奏正常，挂挡杆系无松旷现象，变速压力及换档时的反应也正常，但在起步、换挡时，机车有时反应较缓慢，这是因为超越高合器外环齿轮与内环凸轮接合不良、锁死缓慢所致。
5．Ⅱ挡、I挡速度无区别
　　有的装载机在低速、重载时工作有力，但变矩器油温升高较快，并且Ⅱ挡与1挡的速度无区别。这是因为超越离合器的滚柱卡死在工作位置，使外环齿轮与内环凸轮始终处于接合的状态造
1．低速重载时，出现瞬间停顿现象
装载机在低速重载作业时，突然出现“咯喀”的停顿声，继而加油，车又继续前行作业，这是最常见的超越离合器发生故障的早期表现。随着使用时间的延长，这种现象在作业中会越来越频繁地出现，停顿的时间也会相应延长。
2．Ⅱ挡行驶正常，突然工作无力，变速箱油温增高
装载机平时工作良好，Ⅱ挡行驶正常，但会突然出现工作无力现象。检查时发现油位符合要求且油底滤网没有堵塞，变速压力也正常，这说明超越离合器已损坏失效。
3．变速箱突发异响，车速骤减
装载机以较高速度行驶时，突然在变速箱部位发出较大的机械异响，随即像是被制动似的车速骤减，此时松开油门、停住车，无须摘挡，怠速运转一会儿，异响即消失，然后踏下油门，机车行驶恢复正常。这种现象若不时出现，则是由于超越离合器的滚柱有发卡现象所致，滚柱本应在不工作位置而现在卡在了工作位置，使原来不参加工作的一级涡轮输出齿轮与超越离合器的外环齿轮间断工作，致使齿轮发出较大的撞击声，同时产生较大的制动力。
4．起步或换挡时，机车反应迟缓
装载机作业中，挂挡时手感节奏正常，挂挡杆系无松旷现象，变速压力及换档时的反应也正常，但在起步、换挡时，机车有时反应较缓慢，这是因为超越高合器外环齿轮与内环凸轮接合不良、锁死缓慢所致。
5．Ⅱ挡、I挡速度无区别
有的装载机在低速、重载时工作有力，但变矩器油温升高较快，并且Ⅱ挡与1挡的速度无区别。这是因为超越离合器的滚柱卡死在工作位置，使外环齿轮与内环凸轮始终处于接合的状态造成的。
　二、轮式装载机变速箱的常见故障及原因
１、挂挡时，不能顺利进入挡位。原因有：
（１）压力阀压力过低；
（２）液压泵工作不良，密封不好；
（３）液压管路堵塞；
（４）离合器密封圈损坏、泄露；
（５）挂挡阀杆不到位。
２、变速箱变速时，挡位脱不开。原因有：
（１）活塞环胀死；
（２）离合器摩擦片烧毁；
（３）离合器回位弹簧失效或损坏；
（４）回油管路堵塞。
３、已挂上挡，但装载机运行乏力，甚至不能行走。原因有：
（１）摩擦片磨损严重，间隙过大；
（２）离合器自动倒空阀密封不严，使压力下降；
（３）换挡操纵阀管路堵塞；
（４）切断阀不能回位；
（５）变速阀定位弹簧疲劳或折断，钢球跳动；
（６）离合器活塞环，密封圈磨损严重，使泄露严重。
４、操纵压力过低。原因有：
（１）变速箱油底壳油量不足；
（２）主油道漏油；
（３）变速箱滤清器堵塞；
（４）转向泵（或液压泵）损坏，造成严重内漏；　　
（５）变速箱调压阀压力调整不当；
（６）挂挡压力阀弹簧失效或折断。
５、变速箱自动脱挡或乱挡。原因有：
（１）换挡操纵阀定位装置失灵，引起失灵的主要原因是定位钢球磨损严重，或弹簧失效；
（２）换挡操纵杆由于长期使用，杆的位置、长度发生变化，杆件比例不准确，使操作位置产生偏差，从而造成错位。
挖掘机维修资料——挖掘机液压系统的故障与维修
2010-03-18 18:39
　挖掘机上应用液压传动的系统主要有先导控制液压系统、回转液压系统、行走液压系统、工作装置液压系统等，它具有结构紧凑、动作灵活、运行平稳、操作方便等优点，液压系统是以液压油作为传递动力的介质，会因为内部元器件磨损后产生泄漏，同时伴随着出现过热，工作无力等故障。液压传动故障的出现具有突发性、隐蔽性，而且涉及的元器件比较多，给故障诊断和排除带来一定的困难，因此在维修液压系统时，必须弄懂其工作原理和正确分析故障原因的基础上才能保证维修的质量。本文以PC200-5型挖掘机经常出现的故障为例，介绍液压传动的工作原理，分析其常见故障现象的诊断和排除方法。
　　1 PC200-5型挖掘机液压系统的工作原理
　　PC200-5型挖掘机液压系统是由一些基本回路和辅助回路组成，它们包括工作回路、限压回路、卸荷回路、缓冲回路、节流调速和节流限速回路、行走限速回路和先导阀控制回路等。其元器件主要由工作泵、补油泵、先导控制阀、分配阀、安全阀、大臂油缸、小臂油缸、铲斗油缸、油箱及相关管路等组成。
　　PC200-5型挖掘机液压系统在工作过程中，液压油自油箱底部通过滤油器被工作泵吸入，从油泵输出具有一定压力的液压油进入一组并联的分配阀。通过手柄—→先导阀—→工作阀组来实现相应的动作，系统通过总油路上的总安全阀限定整个系统的总压力，各组工作油路的安全阀分别对相应油路起过载保护和补油作用。
　　2 PC200-5型挖掘机液压系统故障诊断与排除
　　PC200-5型挖掘机，液压系统的调定压力为30MPa，小于该压力则为系统压力偏低。液压系统的故障主要表现在两个方面：大臂举升缓慢无力；回转缓慢无力。引起两个故障的主要原因是工作油压偏低，而造成压力偏低的主要原因是堵塞和泄漏。油路畅通、密封好是系统正常工作的保证，堵塞和泄漏是最常见的液压传动故障，因此检查液压传动故障一般从液压油路方面开始检查。以下是对液压系统不同故障现象的诊断和排除方法。
　　2.1 大臂举升缓慢无力，而其它动作正常
　　2.1.1 故障诊断在液压系统中，如只是动臂举升缓慢无力，而转斗翻转正常。从工作原理图不难看出：其它工作正常，这说明工作泵、总安全阀是正常工作的，他们所提供给整个系统的压力足够，同时也说明泵进油端的管路和滤油器以及油箱的油量、油质没问题。此时只需检查大臂滑阀、大臂油缸、大臂部分的油管、及其密封件了。
　　（1）检查油路堵塞情况先作常规处理，拆下油管，拆下大臂滑阀阀体、阀杆及相关部件进行清洗，把油道清洗干净并用压缩空气吹通吹干。
　　（2）检查油路泄漏情况液压系统的泄漏一般都是在使用一段时间后产生。从表面现象看，多为密封件失效、损坏、挤出或密封表面被拉伤等造成。主要原因有：油液污染、密封表面粗糙度不当、密封沟槽不合格，管接头松动、配合件间隙增大、油温过高、密封圈变质或装配不良等。泄漏分为内泄漏和外泄漏，通常故障主要由于内泄漏引起。
　　（3）内泄漏故障的处理该部分内泄漏主要产生于动臂滑阀和油缸内泄漏。内泄漏主要发生于阀体和油缸内部，不易检查。但我们可以借助一些辅助方法来判断泄漏情况。
　　（4）对大臂油缸的检查当大臂油缸活塞收到底后，拆下无杆腔油管，使大臂油缸有杆腔继续充油。若无杆腔油管口有大量工作油泄出，说明液压缸发生内漏；也可以使铲斗装满载荷，举升到极限位置，大臂操纵杆置于中位，并使发动机熄火，观察大臂的下沉速度；然后，将大臂操纵杆置于上升位置，如果这时大臂下沉速度明显加快，也说明内漏发生在液压缸；如果下沉速度变化不明显，则内漏原因出在大臂滑阀。
　　（5）对大臂滑阀的检查大臂滑阀的泄漏主要是因为阀杆与阀体的配合间隙太大、调压弹簧损坏、阀内密封件损坏等。检查阀杆和阀体的配合间隙，检查压力弹簧，看阀体内密封件是否有损坏。
　　2.1.2 排除方法如油缸内泄漏测试结果超过规定值，应予以拆开作进一步检查，如密封圈损坏则更换，如缸壁拉伤严重则更换；如动臂阀磨损严重则更换。
　　2.2 大臂工作正常；小臂（铲斗）工作缓慢无力
　　2.2.1 故障诊断在液压系统中，如大臂工作正常；小臂（铲斗）工作缓慢无力。从工作原理图不难看出：大臂举升正常，这说明工作泵、总安全阀是正常工作的，同时也说明泵进油端的管路和滤油器以及油箱的油量、油质没问题。此时只需注意检查小臂（铲斗）工作滑阀、安全阀、及其密封件。
　　2.2.2 排除方法液压传动故障诊断与排除方法大同小异，同样小臂（铲斗）部分与大臂部分的故障处理方法也基本相同，因此对于处理小臂（铲斗）工作部分的故障可参照2.1故障现象的处理方法进行操作。
　　2.3 大臂举升缓慢无力；回转缓慢无力
　　2.3.1 故障诊断在工作装置液压系统中，大臂和回转工作都不正常，引起这一原因比较多，它可能包含了前面故障现象外，还与总安全阀、液压泵、滤油器、液压油、分配阀进回油路故障有关。由于涉及点比较多，我们可从由易到难、从关键点开始检查起。我们先检查最直观的点，检查油箱油量足不足，检查液压油的清洁度、颜色、粘度、稠度和气味。液压油从高压侧流向低压侧而没有作机械功时，液压系统内就会产生热。液压油温度过高，会使密封件变质和油液氧化至失效，会引起腐蚀和形成沉积物，以至堵塞阻尼孔和加速阀的磨损，过高的温度将使阀、泵卡死。有问题先排除，接着检查几个关键部位。从几率上来讲，大臂滑阀和回转滑阀同时损坏，大臂油缸和回转油缸同时发生内泄漏的可能性比较少。因此我们首先进行系统压力的检测。系统压力的检测：在测压点装上40MPa量程的压力表，发动机在额定转速下，将大臂提升到最高位置，此时表显示最高压力，此时读数应为27～28MPa.
　　2.3.2 排除方法如果系统压力偏低，应主要从以下几个方面分析和排除：
　　（1）分配阀有内漏：分配阀内泄漏主要原因有：总安全阀的主阀芯被卡死，阀杆与阀体的配合间隙太大，调压弹簧损坏，阀内密封件损坏或阀体有砂眼等。拆检总安全阀的锥阀是否被卡住；检查阀杆和阀体的配合间隙，正常的配合间隙应在0.005～0.025mm之间，修理极限为0.04mm；检查主阀芯于主阀套配合间隙，正常配合标准间隙为0.010～0.018mm，修理极限为0.03mm.检查压力弹簧及阀内密封件是否有损坏。
　　（2）工作泵内漏：泵内漏表现为：工作时噪声大、发动机转速越高，则噪声越大；在滤油器中可见到大量铜屑。应拆检泵，如有损坏，应修复或更换。
　　（3）在检查并处理好在系统总的压力问题后，如仍工作不正常则可按2.1、2.2条分别对动臂部分和转斗部分排除。
　　（4） 若以上检查都正常时， 则测量相应工作油路的压力，用压力表测得，当处于“回转”“大臂提升”两种工作状态时，其工作油路的压力仅为10MPa，先导控制系统油压仅为0.5MPa，（正常值为2.8MPa）。而处于其它工作状态的工作油压、先导控制系统油压符合正常值，后对液压的工作原理图进行仔细分析，发现回转控制优先的先导油路与大臂控制优先的先导油路与左行走控制阀、直线行走阀的油路可相通，因此初步判断可能由于“左行走控制阀”中有高压油作用于“直线行梭走阀”，至使“直线行走梭阀”的阀蕊不在中位，“回转”和“大臂提升、下降”的先导控制油路通过 “梭阀”、“直线行走阀”后被旁通泄压，后轻微操作“左行走”操作手柄时，“回转”和“大臂提升”两者动作有所加快，因此判断“左行走控制阀”的端部“弹簧和油封”损坏，经拆卸“左行走控制阀”发现油封、弹簧已明显损坏，更换新弹簧及油封后，该故障排除。
　　3 维修挖掘机液压系统注意事项
　　本文只介绍了PC200-5挖掘机液压系统的典型故障及其维修方法，实际上还有其他一些故障，如行走缓慢、管接头经常冲断等等，但无论什么缘故，所有的液压传动问题都可归纳为：压力、流量、方向三大问题。而引起三大问题的原因一般都是泄漏、堵塞、油管接错、调压不对造成的。因此我们在维修液压系统故障时必须注意：
　　（1） 液压元器件一定要清洗干净，油路处理畅通后方可组装。
　　（2） 不要使用不干净的液压油，不用劣质的密封件。
　　（3） 一定要正确组装元件，如“Y”型圈开口不能装反，油管不能接错。
　　（4） 对工作泵排量及安全阀的调整在未弄清楚之前不要乱动，以免引起调大了冲坏液压元件，调小了工作缓慢、无力或无动作。
　　总之，当液压系统出了故障，不要盲目处理，按照“先易后难、先外后内、先重点后一般”的顺序分析和解决问题，一般先检查外部泄漏情况，检查油量油质，检查堵塞情况，对于元器件内部磨损引起的故障，要先弄懂原理后作针对性的检查，通过对液压系统更加深入的了解和掌握，不断提高技术和工作能力，才能更好的解决好液压设备使用者面临的主要问题，管理好液压系统。当系统出现问题时能找出引起系统故障真正的原因，更多的工作是从平时的日常点检开始，注重设备检查和维修工作的细节，在故障早期就将引起故障的各种因素消除，通过对工作循环不断的改进与提高，从而使预知维修工作能在不断变化的工作环境中更进一步，确保设备发挥更大的效益，实现设备事故为零的目标
装载机工作过程中传动系统经常会出现故障，现以山东工程机械厂生产的ZL50D装载机为例进行故障分析与维修。
1　某挡位行走无力或不行走，其余挡位行走正常
　　行走无力或不行走是指挂某挡位行驶速度明显低于该挡位的正常行走速度或铲斗轻微插入料堆后即不行走。
　　某挡位行走无力或不行走，可排除变矩器、行走泵、减压阀等各挡公用油路和部件的问题，故障发生的部位只能是在变速控制阀之后到该挡离合器活塞之间的油路上。此时应首先观察变矩器与变速箱之间的主传动轴旋转情况：挂相应挡位，在铲斗插入料堆装载机停止前进后，主传动轴继续转动而变速箱输出轴不转时，即可确认存在以下问题：
(1)相应挡位离合器轴承盖或尼龙套严重磨损；
(2)如轴承盖或尼龙套良好或磨损轻微，则说明该挡离合器内外封环密封不良。轴承盖、尼龙套、内外封环等薄弱部件磨损后，供往离合器油液从磨损部位大量泄露，从而造成控制油压降低，离合器出现打滑现象，这类故障往往伴随油温过高的现象。
　　排除方法：更换相应损坏零件即轴承盖或尼龙套、内外封环，重新调整轴承与轴承盖，使轴承间隙为0.05-0.09mm。如打滑时间过长可能烧损摩擦片，应换新件。若污染油液，应清洗滤芯滤网或更换新油。
2　发动机正常，挂任一挡位，均不行走或行走无力
　　每个挡位均不行走或行走无力，可将故障范围限定在变矩器、行走泵、减压阀等各挡公用油路和部件上。在出现这种故障时，可以观察到整机不行走时主传动轴也不转动。
　　对于这类故障，首先检查变速箱内液压油油量是否足够，方法是使发动机处于怠速状态，观察油位应在变速箱侧面的油标中部，如看不到油面应补足油液。油位正常后区分故障是突然出现还是逐渐出现。如属突发性故障，应拆检减压阀是否脏污、阀芯表面是否划伤卡死在最小供油位置，可通过清洗研磨解决再检查行走泵连接套花键是否损坏；如故障征兆缓慢出现，一般属于行走系零部件逐渐磨损或油液清洁度差造成的故障，可按以下顺序检查：
(1)判断故障是否在变矩器。检查安装在车后架上的机械油回油滤清器，如滤网上附着有大量的铝末，即可断定变矩器内轴承损坏导致“三轮”磨损，应拆卸变矩器，更换损坏的零部件并清洗油路。
　　工作时变矩器工作油腔内的传动油液必须保持充满状态，油量不足会导致输出扭矩降低，使主传动轴旋转无力或停止旋转。检查时脱开变矩器至变速箱的回油（变矩器溢流）低压胶管，观察发动机怠速状态下回油管的溢流量。正常状态下只有很少的流量，随着发动机转速的升高、变矩器减压阀内的溢流阀突然开启时流量会突然增大。如果发动机怠速时此流量也较大，则可判定变矩器内的密封环严重磨损导致内漏。
(2)如变矩器向变速箱的回油正常，则使发动机高速运转，如回油量较少，则应检查行走泵的吸油管路内是否存在脏堵或漏气现象。主要检查变速箱内安装的吸油滤网、行走泵胶管是否老化、内部脱落或折弯等。
(3)如上述正常，可以判定行走泵容积效率低，则更换行走泵。
(4)行走无力故障一般不考虑变矩器回油散热回路故障。
3　空挡自动前进，挂前进挡也可正常行驶，挂后退挡时装载机不能行走，但各挡工作压力均正常
　　一三、二四挡操作杆挂任一挡，前进、后退操作杆处于中间位置而装载机前进，说明前进离合器处于结合状态。挂入后退挡后由于后退离合器结合而前进离合器未正常脱开，两个离合器同时处于结合状态，从而造成整机不行走的现象。对此，应拆开前进离合器进行检查。一般为离合器主、从动片烧结抱死，或卡簧部分脱出导致摩擦片倾斜不能复位。另外，前进离合器活塞卡滞、支座单向阀堵塞也会造成离合器分离慢或不分离。对单向阀卡滞的一般与行走系油液清洁度有关，必要时清洗滤芯、更换液压油。
4　作业时挂二挡后突然出现不行走，检查各挡工作压力均正常
　　原因为变速箱离合器轴断，更换离合器轴，重调轴承间隙。
5　作业时突然停止行驶，所有挡位均不能前进后退，但工作压力正常
　　主传动轴旋转正常，突然出现挂不上挡。一般可排除变速箱内部各离合器和变矩器、行走泵等公用油路故障。主要是变速分配阀气控隔离阀杆处于切断位置，油液不能进入各离合器。造成隔离阀杆处于“切断”位置的原因，一是隔离阀杆气控端没有压缩空气的供应，二是隔离阀杆本身的原因。这种情况应先检查第一种情况，它通过目测不必拆卸就可基本判定故障位置。判定方法为启动发动机，使气压保持在0.5MPa以上，按下手动制动阀到“行车”位置，踩下制动踏板并抬起以释放制动。抬起过程中观察刹车阀放气孔是否可将空气顺利排出，如不出气、出气量很少或不顺利，则调整刹车阀控制螺钉或更换刹车阀。如正常则观察气控截止阀在踩下时是否有气排出，如没有则可判定空气截止阀阀芯卡滞，应进行清洗或更换。
　　如以上正常，则检查隔离阀杆表面是否有划伤、变速阀内是否有脏污，以及复位弹簧是否折断或弹力减弱。
6　发动机运转正常，装载机突然无转向、不举升、不行走
　　发动机的动力经变矩器分别传递到主传动轴、变速箱，并经变矩器内的驱动齿轮驱动工作泵、行走泵和转向泵。如同时出现不转向、不行走（主传动轴不旋转）和工作装置无动作，则可判定发动机动力未传递到变矩器。故障原因一般为弹性联接板断裂、联接轮打齿。
7　各挡行走正常，但负载作业时感到动力不足
　　首先应检查高低速操纵杆是否在低速位置上，换向杆或变速杆是否挂挡到位。如正常可参考本文1处理，并进一步检查变速油液中有大量冶金粉末，一、三挡离合器或前进离合器摩擦片是否损坏。
8　工作或行驶时变矩器顶端呼吸器窜油
　　变矩器呼吸器主要是平衡变矩器齿轮室内压力。正常情况下，齿轮室内只有少量的润滑油液（减压阀溢流的油液），如内部的油液增多或存在气压，则会击溅油液到呼吸器通气孔上并溢出。这种故障一般先检查变矩器内是否有气压增高，即检查制动系统的压缩空气是否进入了行走系。由于气路与行走油路唯一沟通的地方就是变速分配阀，因此检查变速分配阀隔离杆上的“O”型圈是否损坏。方法是启动发动机，气压在0.8-1.0MPa后熄火，倾听变速阀部位是否有漏气声，进而可打开变速箱加油口盖，检查是否有气体连续排出，如有则可判定“O”型圈损坏。
　　如以上正常，则由于齿轮室油液增多，一般是变矩器回油散热回路堵塞。重点检查导轮座回油路、机械油回油滤清器、机械油散热器以及其他回油管路是否堵塞。
9　变矩器有异响
　变矩器有异响一般有以下几个原因：
1)变矩器联接轮部分打齿或弹性橡胶齿损坏脱落、变矩器弹性联接板开裂等；
2)30F、30D型变矩器齿轮室内驱动齿轮打齿或轴承损坏；
3)主传动轴安装不正确、平衡片脱落或万向节轴承间隙大。
10　整机工作正常，但油温高、输出动力不足且变速油液中有铝末
　　这是因为变矩器导轮、泵轮、涡轮三轮严重磨损。其原因一般是泵轮支撑轴承损坏造成。维修时不仅要更换损坏的零部件，而且要对变矩器及其回油路彻底清洗，更换回油滤网，对滤网损坏的还应清洗或更换散热器。
11　低速或高速自行脱挡
　　低速或高速自行脱挡的根本原因是变速箱内的高低速滑套从低速齿轮或高速齿轮内花键中脱出。 　
(1)高低速操纵杆与高低速拨叉轴间的间隙过大，或高低速拉杆调整不当，高低速滑套与齿轮内花键未完全结合，装载机颠簸时而脱出；
(2)滑套花键与高低速齿轮内花键磨损严重，造成啮合间隙大；
(3)拨叉变形或拨叉轴定位弹簧断裂。
　　12　变速箱内液压油增多，液压油箱内液压油减少
　　此故障出现时伴随着变速箱呼吸器窜油。原因是工作泵或转向泵泵轴内侧油封老化漏油，两个泵安装在变矩器齿轮室一端，轴封漏油将直接进入行走系统。判断转向泵还是工作泵漏油可参照以下方法：(1)发动机中速油门，将举升及收斗操纵杆置于“中位”，方向盘向右转向并打到死角，如经一段时间后变速箱油量增多，则为转向泵外漏；
(2)发动机中速油门，将收斗操纵杆置于“收斗”位置，方向盘不动，如变速箱油量增多则为工作泵漏油。
　　以上方法对泄漏量较大的故障有效，如泄漏量较少，变速箱油液增加不多时则不明显，需分别检查两个泵的转轴上的油封。
13　变速箱内液压油减少，工作液压油箱内液压油增多
　　该故障与上述12的情况正好相反，但故障部位一般也是工作泵或转向泵。由于CB泵本身驱动轴有两道密封，内侧轴向油封主要防止外漏，外侧轴向油封主要防止进气。由于泵轴浸在变矩器齿轮室的液压油内，且在吸油时其进口有一定的真空度，而驱动轴内侧的油道一般与吸油口相同，如果外侧油封损坏，则变矩器内的油液将通过泵轴处进入工作液压系统，从而导致这种故障。
　　另外，两个泵的吸油滤网、吸油胶管也会造成吸油时的真空度异常增大，也会产生这种故障
装载机在作业过程中，常常由于传动系统出现故障而影响其作业效率，现就装载机传动系统的一 些典型故障与排除方法介绍如下，供同行参考。
1 一挡、倒挡正常，二挡无驱动力
首先检查变速手柄是否到位，如不到位应重新调整。然后检查变速压力表在二挡位置是否降压， 如果降压，必须检查变速箱的8字形端盖的外围是否有压力油流出，如有渗漏现象，可以紧固周围的 螺栓。上述方法仍不能排除故障，则必须把8字形端盖卸下，更换 o型密封圈和纸垫。此时如果没有压力油溢出，则证明变速箱内的二挡构件有问题， 必须把二挡构件拆下。首先检查二挡外部的油封是否损坏，然后再分解二挡构件，取出活塞，检查活 塞环、油封环和摩擦片是否损伤。最后检查二挡油缸内的导向销是否脱落，若导向销脱落，二挡的压 力油由此处大量流出，造成二挡压力降低而不能行驶。针对降压的原因，更换密封件或修、换零部件。
2 变速压力、动臂、转斗和转向都正常，但装载机仍不能前进与后退
首先检查变速箱内是否缺油和进油管路是否堵塞，然后检查变速箱油底壳和变矩器滤清器。如果发现金属碎块等物，则可以肯定变速箱内的大超 越离合器内零件有损坏。如果发现变速箱油底壳和变矩器滤清器内有铝屑出现，则可以肯定变矩器里 面零件损坏。这时必须拆卸检查变速箱和变矩器，进行修理和更换所损坏的零件。排除上述原因，车 仍不能行走，就可以确定是变速箱内的二挡构件周围的螺栓被切断，或中间轴输出齿轮脱落，而使动 力无法输出。排除方法 ：可将变速箱的8字形端盖拆开，取出二挡构件，更换切断的螺栓即可。此螺 栓材料是40Cr，必须进行调质处理，决不可用普通螺栓代替。
3 一挡、倒挡无力，二挡行驶缓慢
首先检查变速压力表所指示的压力是否正常。如果压力达到108KPa，加大油门查看压力表指针 是否摆动；如果剧烈摆动，就证明变速箱里的透平油太脏或油量不足，应查看变速箱油位检油塞是否 能流出透平油。如果有油流出， 则故障是因油太脏所致，应清洗变速箱和滤清器，然后更换新油；如 果油量正常，变速压力表指示正常，则故障可能是变速箱和变矩器中间的输入二级齿轮断裂，使变矩 器二级齿轮的动力不能输出，只有一级齿轮的动力可以输出。排除的方法：拆除变矩器和变速箱的连接，更换损坏的输入二级齿轮。
4 一挡驱动无力，其它挡位正常
首先检查变速表的压力，是否在一挡位置有降压的现象。如果压力在98.1KPa以下，一挡驱动必 然无力。造成这些现象的原因是一挡活塞环擦伤或磨损过大，使压力油泄露过多，从而使一挡驱动无 力；另外，还可能是因一挡油缸外部的o型密封圈损坏，造成大量的压力油渗漏；如果故障是上述原 因造成的，必须把变速箱吊出，拆开更换损伤的活塞环和密封圈；如果变速压力表在一挡位置没有降 压的情况，很可能是变速拉杆没有调整到位，使一挡驱动无力，应重新调整变速拉杆，使它达到规定 位置。
5 发动机工作正常，装载机不能行走
首先检查变速箱的油量限位阀和变速压力表。如发现缺少变速变矩油应加添新油。但不宜添过 多，否则会引起变速变箱发热，一般添至限位阀流出油来为止。然后检查动臂能否起落和有无转向， 如果动臂能起落也可转向，而装载机无法行走，这是因为变速泵的损坏缺油而造成的。动臂不能起落 也无法转向，装载机不能行走，这种情况多是变矩器的钢板连接被螺栓剪断、或者是弹性板破裂而造 成的。必须把柴油机和变速箱一起吊出，然后拆除变矩器的柴油机的连接部分，查明损坏部位，更换 或修复损坏零件。
6 只能前进不能后退
首先检查变速压力表所指示的压力是否正常。如果挂倒挡压力降低，就证明倒挡部分渗漏油太 多，必须把变速箱吊出，全部拆开检查。取出倒挡活塞，更换活塞环，检查摩擦片损坏的情况，可把 磨损较严重的摩擦片换掉，重新调整倒挡间隙至1.6-2.6mm；如果倒挡不降压，就证明前进挡有卡 死的现象。使倒挡摩擦片打滑而造成倒挡不能行走，必须把变速箱吊出拆开，检查一挡内齿圈上面的隔离环是否断裂。因断片能把一挡摩擦片卡死，使倒挡摩擦片打滑而不起作用，造成只能前 进不能后退。可把隔离环取出，更换新的即可排除。
7 驱动无力，时走时停
(1) 检查变速箱旁边的油量限位阀，缺油时应加补新油。
(2) 如果油量正常，则应检查变速压力表。若压力表摆动剧烈，表明供油不足，可依次检查进油 管路是否堵塞，胶管内层是否因老化而起泡，变矩器滤清器是否清洁，滤清器的滤芯是否清洁。如果 是上述原因，清洗并用压缩空气多次冲洗堵塞的导管和滤芯，直至畅通方可使用。起泡的胶管则要 更换。
(3)观察滤网上有无金属块和铝屑等物，若有则表明变矩器和变速箱内有损坏的零件，必须分 解检查，更换损坏的零件。
8 变速器压力正常，一挡和倒挡都不能行走，只有二挡可以正常行驶
造成这种故障的原因多数是因不踏制动踏板而直接换挡，把变速箱里的一、倒挡连接盘扭 断，使动力传递不出来。而二挡是直接和太阳轮内花键连接，动力可直接传出，所以二挡可以行 驶。
