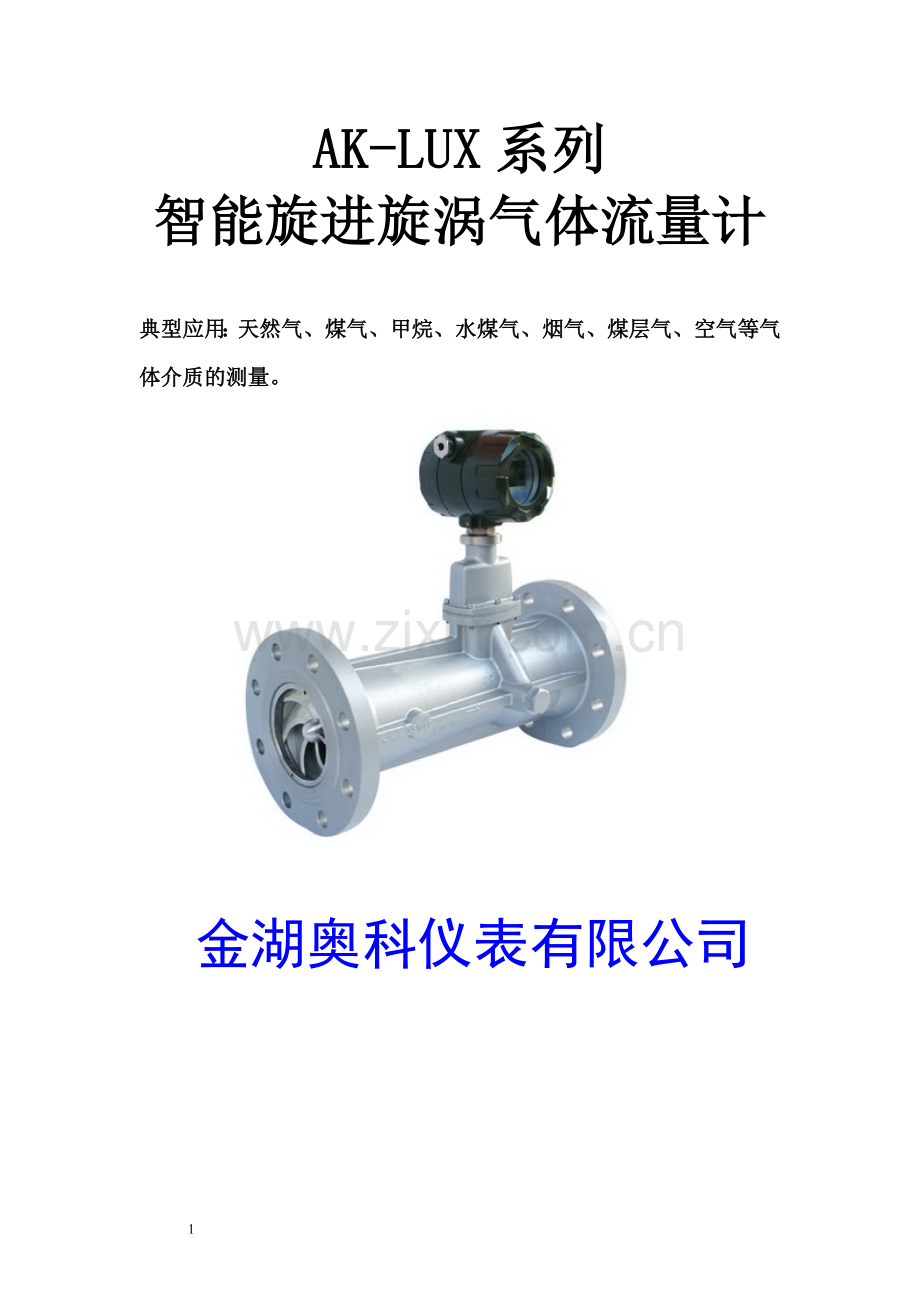

AK-LUX系列
智能旋进旋涡气体流量计

典型应用：天然气、煤气、甲烷、水煤气、烟气、煤层气、空气等气体介质的测量。

金湖奥科仪表有限公司

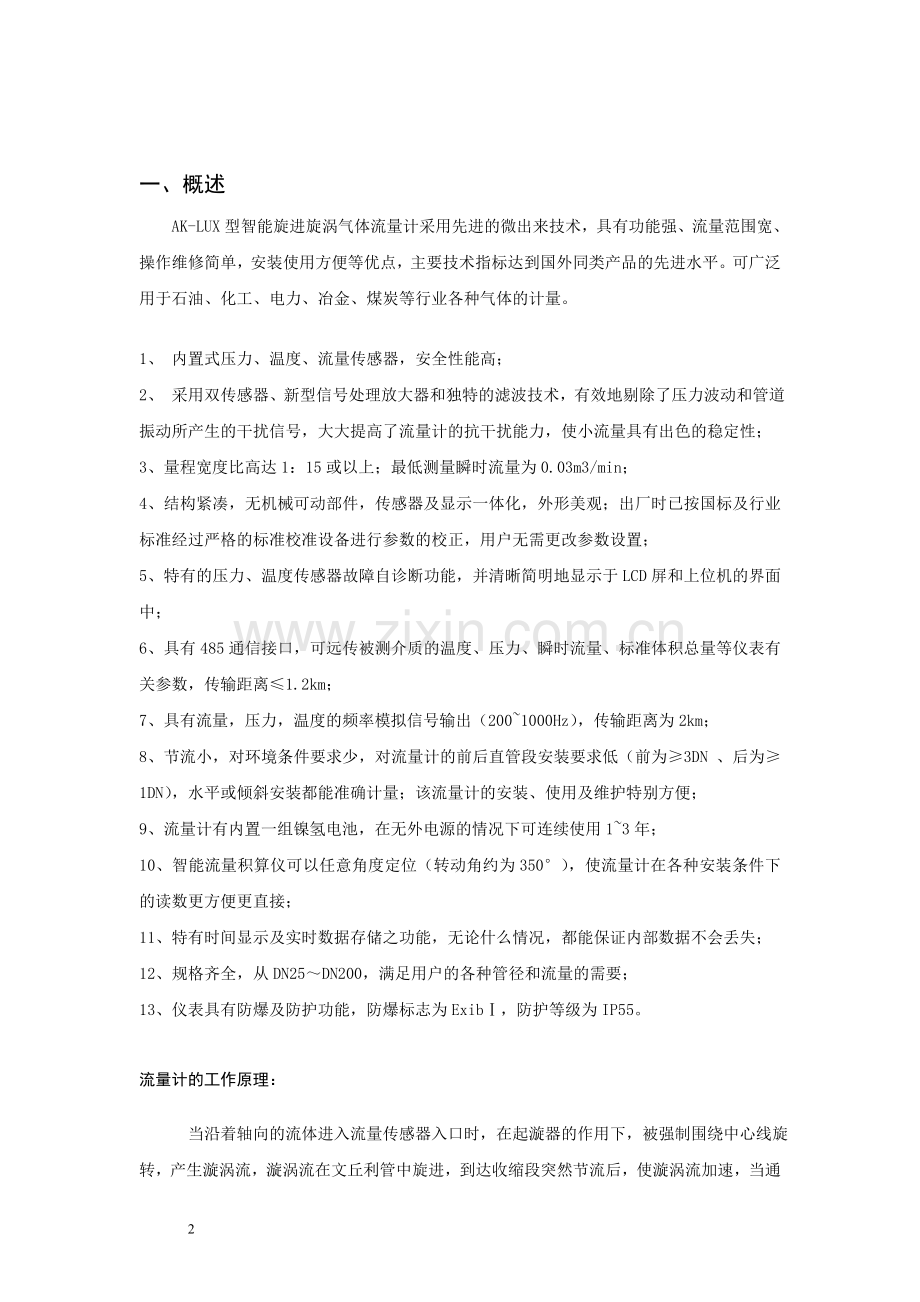

一、概述
AK-LUX型智能旋进旋涡气体流量计采用先进的微出来技术，具有功能强、流量范围宽、操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品的先进水平。可广泛用于石油、化工、电力、冶金、煤炭等行业各种气体的计量。

1、 内置式压力、温度、流量传感器，安全性能高；
2、 采用双传感器、新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性；
3、量程宽度比高达1：15或以上；最低测量瞬时流量为0.03m3/min；
4、结构紧凑，无机械可动部件，传感器及显示一体化，外形美观；出厂时已按国标及行业标准经过严格的标准校准设备进行参数的校正，用户无需更改参数设置；
5、特有的压力、温度传感器故障自诊断功能，并清晰简明地显示于LCD屏和上位机的界面中；
6、具有485通信接口，可远传被测介质的温度、压力、瞬时流量、标准体积总量等仪表有关参数，传输距离≤1.2km；
7、具有流量，压力，温度的频率模拟信号输出（200~1000Hz），传输距离为2km；
8、节流小，对环境条件要求少，对流量计的前后直管段安装要求低（前为≥3DN 、后为≥1DN），水平或倾斜安装都能准确计量；该流量计的安装、使用及维护特别方便；
9、流量计有内置一组镍氢电池，在无外电源的情况下可连续使用1~3年；
10、智能流量积算仪可以任意角度定位（转动角约为350°），使流量计在各种安装条件下的读数更方便更直接；
11、特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失；
12、规格齐全，从DN25～DN200，满足用户的各种管径和流量的需要；
13、仪表具有防爆及防护功能，防爆标志为ExibⅠ，防护等级为IP55。

流量计的工作原理：

当沿着轴向的流体进入流量传感器入口时，在起漩器的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进动。此时，由两个压电传感器检测到的漩涡流进动频率信号经前置电路放大、滤波、整形后转换为两路与流速成正比的脉冲信号，经积算仪中处理电路进行相位的比较和判断，并剔除外来干扰信号后与温度、压力传感器检测到的信号一起送入智能流量积算仪进行运算处理，并把流体的体积流量和总量直接显示于LCD屏上。

三、 主要技术参数

1、
2、
3、 流量计规格、基本参数和性能指标（见表1）
型号规格
公称通径
DN（mm）
流量范围
(m³/h)
仪表系数
（m³）-1
压力等级
（MPa）
准确度
(级)
备注
AK-LUX-25
25
2.5-30
240000
1.6、2.5
1.5
PN≤1.6MPa为铝合金外壳；PN≤2.5MPa为不锈钢外壳。
AK-LUX -32
32
4.5-60
90000
AK-LUX -50
50
A:10-150
B:6-75
24000
AK-LUX -80
80
A:28-400
B:18-200
4800
AK-LUX100
100
A:50-800
B:40-600
2800
AK-LUX 150
150
150-2250
100-1200
680
AK-LUX 200
200
360-3600
210

表1

注：
①表中所列的流量范围为产品出厂时检定的流量范围（常温、常压下介质为空气，
ρ=1.205kg/m3）；
②随着压力的增大，流量范围也随之扩大；
③未特殊注明，产品均按1.5级出厂；
④使用条件：
环境温度：-20～+60℃
介质温度：-20～+80℃
相对湿度：5%-95%
大气压力：86-106KPa
⑤电气性能指标：
工作电源：外电源：+24VDC
内电源：3.6V锂电池
整机功耗：外电源：1W
内电源：0.3mW 可连续使用二年以上
输出方式：脉冲信号
4-20mA电流信号：对应流量0-Qmax
RS485通讯：可输出瞬时、累计、温度、压力参数
⑥防爆标识：Exd Ⅱ BT4
⑦防护等级：IP65

2、外形尺寸

注：流量计的外形尺寸，根据不同的流量范围，可能会有所变化，请以实物为

流量计的外形尺寸图

型号规格
公称通径
L
H
D
K
n-d
XW-25
25
200
350
115
85
4-Φ14
XW-32
32
200
355
140
100
4-Φ18
XW-50
50
230
420
165
125
4-Φ18
XW-80
80
330
410
200
160
8-Φ18
XW-100
100
410
427
220
180
8-Φ18
XW-150
150
570
476
285
240
8-Φ22
XW-200
200
700
533
340
295
12-Φ22
法兰标准
执行GB/T9112.9113-2000

3、流量计的显示：

说明：
①总量及流量的显示值是指在标准状态下的体积累积总量及瞬时流量；
②正常情况下显示温度、压力、工况百分比、标况流量、总量；

2、 选型时主要考虑的因素：
† 工况流量范围：
不同规格的流量计，均有其不同的工况流量范围；对于每种型号规格的流量计，其工况流量范围是稳定的（基本不受介质的压力、温度等物理条件变化的影响），因此选型时应根据介质的流量范围、温度、压力等条件，计算出流量计的工况流量范围，并使介质的工况流量范围处于所选流量计的工况流量范围内；
† 最佳工作流量范围：
由于流量计的使用环境条件很可能存在有振动、脉动等较为恶劣或干扰因素，因此，当流量计经常工作在下限流量时，就很难保证计量精度；其次，当介质流量高于上限流量时，不但会产生计量误差，也会影响流量计的使用寿命，虽然我公司生产的CX流量计可以在≤120%Qmax的进行计量，但不支持长期在超正常流量范围外运行；所以厂方要求流量计的最佳工作流量范围应处于20%Qmax～80%Qmax流量段（Qmax为流量计的最大工况流量），尽量避免流量计长期在20%Qmax以下的小流量段或Qmax以上的大流量段运行。
† 压力传感器量程：
①在正压状态下使用时，为了保证流量计压力检测的准确度，必须使流量计的介质最低工作压力大于压力传感器量程上限的三分之一，且介质最高压力不得超过压力传感器量程上限。
②在负压状态下使用时，没有特殊要求，但厂家建议绝对压力应高于30kPa，（我公司采用的是0~200 kPa的绝对压力传感器），即负压（表压）应低于70 kPa，这样就可以保证压力传感器的计量精度在0.5~1%以内；
