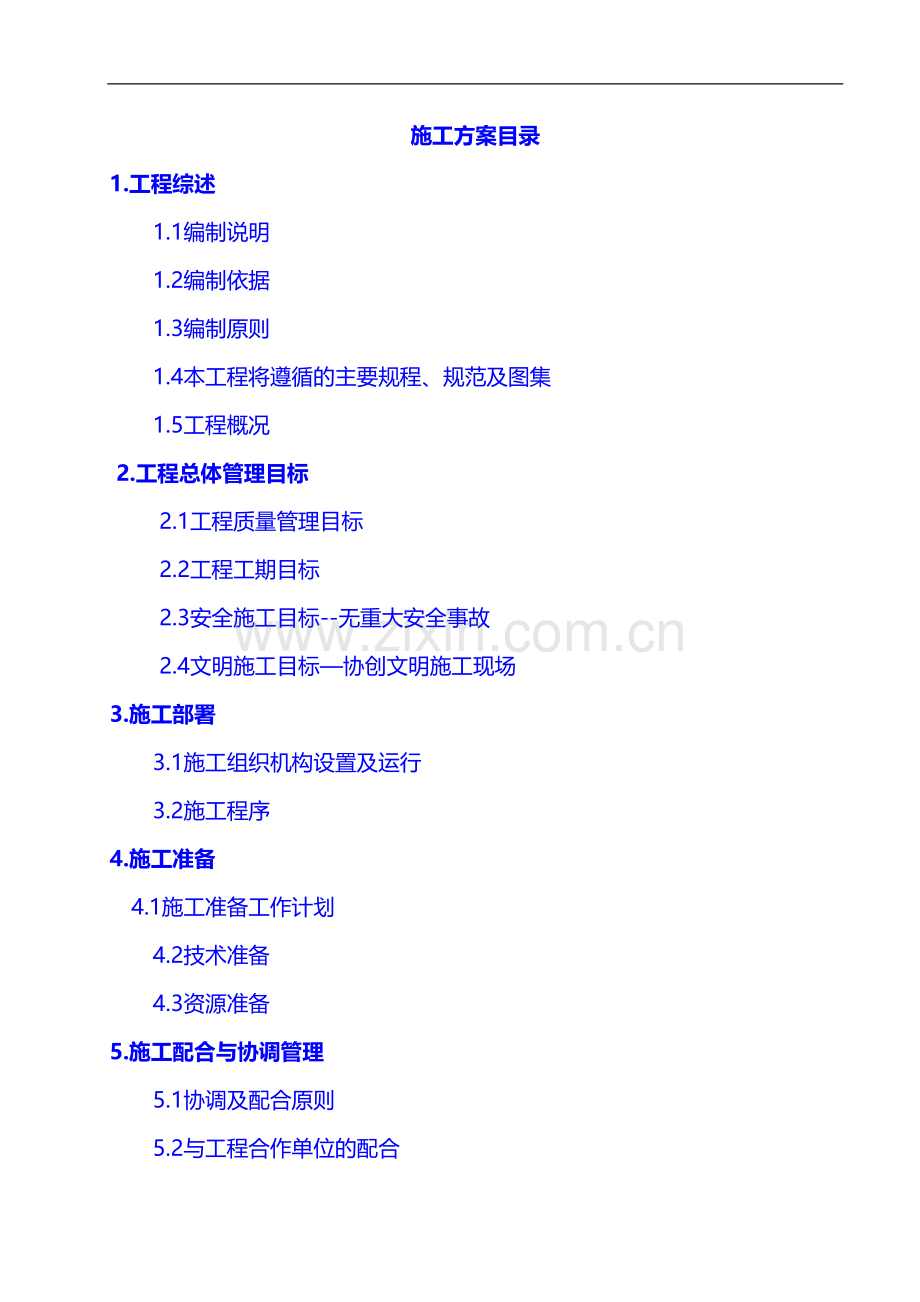

施工方案目录
1.工程综述
1.1编制说明
1.2编制依据
1.3编制原则
1.4本工程将遵循的主要规程、规范及图集
1.5工程概况
2.工程总体管理目标
2.1工程质量管理目标
2.2工程工期目标
2.3安全施工目标--无重大安全事故
2.4文明施工目标—协创文明施工现场
3.施工部署
3.1施工组织机构设置及运行
3.2施工程序
4.施工准备
4.1施工准备工作计划
4.2技术准备
4.3资源准备
5.施工配合与协调管理
5.1协调及配合原则
5.2与工程合作单位的配合

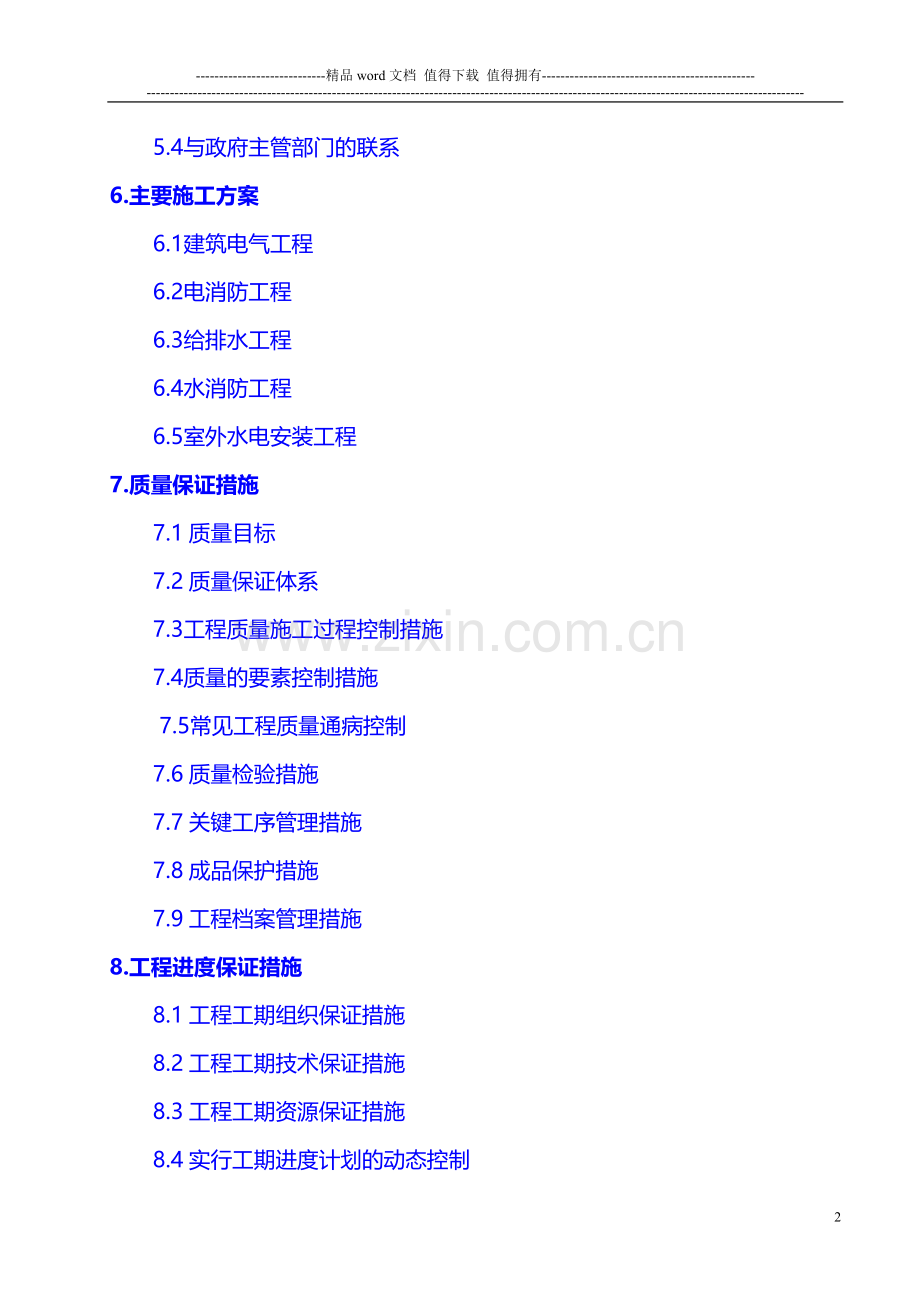

5.4与政府主管部门的联系
6.主要施工方案
6.1建筑电气工程
6.2电消防工程
6.3给排水工程
6.4水消防工程
6.5室外水电安装工程
7.质量保证措施
7.1质量目标
7.2质量保证体系
7.3工程质量施工过程控制措施
7.4质量的要素控制措施
7.5常见工程质量通病控制
7.6质量检验措施
7.7关键工序管理措施
7.8成品保护措施
7.9工程档案管理措施
8.工程进度保证措施
8.1工程工期组织保证措施
8.2工程工期技术保证措施
8.3工程工期资源保证措施
8.4实行工期进度计划的动态控制
8.5工程工期奖惩措施
9.安全生产保证措施
9.1安全生产管理目标
9.2建立安全生产保证体系
9.3项目各岗位安全职责
9.4对员工进行安全消防培训教育
9.5有效实施安全消防管理制度
9.6安全事故的调查和处理制度
9.7配置各种安全消防设施
9.8技术保证措施
9.9专业工程安全保证措施
10.文明施工、环境保护及职工健康保证措施
10.1生产、生活垃圾的统一管理
10.2有毒、有害物质的统一管理
10.3材料堆放、机具停放的统一管理
10.4有效控制噪音污染
10.5合理排放污、废水
10.6现场标准化实施阶段
11.降低成本措施
12.工程回访保修与服务
1.工程综述
1.1编制说明
1.1.1该工程由中煤国际工程集团重庆设计研究院。
1.1.2本施工方案编制范围：由4-3、4-4、4-5、4-6、4-7、4-8、4-10、4-11、4-12号楼及商业门面组成。安装分部有给排水（污水系统、雨水系统、废水系统、生活给水系统、消火栓系统、消防喷淋系统），电气部分有照明、防雷接地、配电、火灾报警系统、弱电系统（包括电视、电活、网络、综合布线）。
1、强电工程主要包括4-3-8、4-10-12#楼、商业门面等施工图中的防雷接地电气照明、配电安装以及各箱体至配电室的线路敷设和接线。
2、给排水工程主要包括4-3-8、4-10-12#楼、商业门面等施工图中的给水、消防水、污水、废水、雨水等内容，含室外管网的安装和土石方开挖。
3、消防水工程包括4-3-8、4-10-12#楼、商业门面等施工图中的室内外消防管网（栓）、喷淋管网、水泵结合器等内容。
4、消防电工程包括4-3-8、4-10-12#楼、商业门面等施工图中的消防报报警、消防联动和防排烟系统等安装工程。
5、弱电系统包括4-3-8、4-10-12#楼、商业门面等施工图中的电视、电活、网络、综合布线的线路保护管预埋和桥架安装。
1.2编制依据
1.2.1建设单位提供的设计施工图及施工图交底纪要。
1.2.2建设单位对该工程的工程质量、工期等各项要求。
1.2.3国家及行业施工验收规范、标准。
1.2.4国家、地方政府有关法规、政策、规定。
1.2.5企业内部标准、规范。
1.2.6以前类似工程的施工管理经验。
1.3编制原则
为确保本施工方案既能指导施工过程，又能抓住关键环节，突出重点，在编制时主要遵循下列原则：
1.3.1服从建设单位、监理及土建单位的全方位管理和统筹安排，保证重点和关键部位，履行自己的职责，把本工程管理好，施工好。
1.3.2合理安排施工顺序，针对本工程特点，充分考虑空间顺序和各工种间的施工顺序，同时也考虑土建单位的施工安排及其他专业施工分包商的施工配合。
1.3.3根据建设单位对工程进度的要求，结合土建单位的施工进度安排，调配劳动力和施工机械设备资源。
1.3.4提高机械化作业程度，充分利用机械设备，减轻施工人员劳动强度，提高劳动生产率。
1.4本工程将遵循的主要规程、规范及图集
1.4.1主要规程、规范
《建筑工程施工质量验收统一标准》GB50300-2001
《建筑电气工程质量验收规范》GB50303-2002
《火灾自动报警系统施工及验收规范》GB50166－96
《自动喷水灭火系统施工及验收规范》GB50261－96
《通风与空调工程施工质量验收规范》GB50243-2002
《建筑给水、排水及采暖工程施工质量验收规范》GB50242-2002
《电气装置安装工程电缆线路施工及验收规范》GB50258-92
《电气装置安装工程低压电器施工及验收规范》GB50254-96
《电气装置工程接地装置施工及验收规范》GB501569-92
《给水排水管道工程施工及验收规范》GB50268-97
《内筋嵌入式衬塑钢管技术规程》96T10296K110-3
《压缩机、风机、泵安装工程施工及验收规范》GB50275-98
《机械设备安装工程施工及验收通用规范》GB50231-98
《建筑工程消防验收规范》DB50/201-2004
《消防安全标志设计、施工及验收规范》DB50/202-2004
《给排水与采暖工程施工工艺标准》
《建筑电气工程施工工艺标准》
《施工现场临时用电安装生产技术规范》JGJ46-88
《建筑施工安全检查标准》JGJ59-99
《建筑工程施工现场供用电安全规范》GB50194-93
《手持式电动工具的管理、使用、检查和维修安全技术规程》GB3787-1993
1.4.2主要图集
《常用低压设备安装》04D702-1
《常用灯具安装》96D702-2
《电缆桥架安装》04D701-3
《硬塑料管配线安装》98D301-2
《钢管明配线安装》03D301-3
《电气竖井设备安装》04D701-1
《35kv及以下电缆敷设》94D101-5
《住宅智能化电气设计施工图集》96SX501
《智能建筑弱电工程设计施工图集》97X700
《水箱及水池水位自动控制安装》90D703-1
《等电位连接安装》03D501-4
《接地装置安装》03D501-4
《利用建筑物金属体作防雷及接地装置安装》03D501-3
《建筑物防雷设施安装》99D501-1
《常用灯具安装》96D469
《雨水斗安装》09S302
《小型潜水排污泵安装》08S305
《常用小型仪表及特种阀门选用安装》01SS105
《钢管管件》02S403
《防水套管》02S404
《管道和设备保温、防洁露及阳性伴热》03S401
《室内支架及吊架安装》03S402
《建筑排水设备附件选用安装》04S301
《建筑排水用柔性接口铸铁管安装》04S409
《消防水泵接合器安装》99S203
《排水管基础》95S516
《阀门井》05S502
《排水检查井》02（03）S515
《市政给水管道工程及附属设备》07MS101
《压力表安装图》01R405
《温度仪表安装图》01R406
《对开式多叶调节阀》89T311
《管道支架及吊架安装》03S402
《通风机安装图》94T117/94K101-1
《线槽配线安装》96D301-1
《卫生设备安装》99S304
室内消火栓安装04S202
《建筑排水用硬聚氯乙烯(PVC-U)管道安装》96S406
1.5工程概况
1.5.1建筑基本概况
该工程位于重庆市保税区空港功能区，建筑物采用钢筋砼结构，本项目工程由4-3、4-4、4-5、4-6、4-7、4-8、4-10、4-11、4-12号楼及商业门面组成。安装分部有给排水（污水系统、雨水系统、废水系统、生活给水系统、消火栓系统、消防喷淋系统），电气部份（照明、防雷接地、配电、消防报警），含弱电综合布线的内容等组成。建筑面积约120000㎡。
1.5.2建筑给排水工程
1、生活给水工程:生活给水管试验压力为1.4MPa。室外给水管采用内外壁环氧钢塑复合管法兰连接，给水环管采用1根DN200与1根DN300的管道与市政给水管网连接，经建筑物附近的水表井计量后，供给其消防及生活用水。室内生活给水立管、干管采用PSP钢塑复合压力管，扩口管件连接，给水支管采用PPR给水管,热熔连接，管道工作压力为1.60ＭPa。本工程采用集中二次加压生活给水系统，加压设备设在车库泵房内，负责高、中区供水，底区由市政管网直接提供，分区压力大于0.35MPa的采用减压措施。
2、排水系统工程：室内生活污、废水采用合流制。生活污废水重力排入室外污水管。高层建筑卫生间立管设专用通气管，多层建筑卫生间立管设申顶通气立管, 污水出户后，排入室外污水检查井。屋面雨水采用外排水重力流系统。屋面雨水经87型雨水斗收集后由雨水立管排至室外雨水系统。空调冷凝水设专用管道排放。室外排水管采用增强聚丙烯FRPP模压排水管，承插连接。室内排水立管采用UPVC排水管排至底部水平处经柔性铸铁管及管件排入室外排水井。
1.5.3建筑电气工程
1、该项目系重庆保税港区空港功能区生活配套区（一期），位于重庆寸滩保税港区空港功能区，４－３、4-6、4-7、4-8＃为一类高层综合楼、4-5、4-11为多层公共建筑、4-4、4-10、4-12为二高层公共建筑，宿舍及商业部分用电电源由４－４号楼变电所引来，食堂及多功能活动中心用电电源引自 ３－６号楼变电所，各建筑内动力用电包括一、二、三级用电负荷，电压主要为３８０Ｖ/２２０Ｖ低压，电梯井道及轿箱照明采用３６Ｖ安全电压供电，残疾人卫生间求助信号系统采用消报警系统的２４Ｖ安全电压供电。由３－６＃、４－４＃楼的变电所低压３８０／２２０Ｖ的母线采用电缆经室外电力管网引入各建筑内配电总箱。
2、防雷与接地
该工程建筑按二类防雷设置：防雷包括防直击雷、防雷电波引入、等电位接地及防雷击电磁脉冲等四个方面。该建筑电气设备与防雷采用共用接地装置，接地干线与防雷接地装置焊接连通，其接地电阻不大于1Ω。
本工程在屋顶采用φ12热镀锌圆钢沿女儿墙压顶明敷设、另采用-25X4热镀锌扁钢在屋面暗敷设作避雷带，屋顶避雷带连接线网格不大于10mx10m或12mx8m。
利用建筑物钢筋混凝土柱子或剪力墙内两根大于φ16的主钢筋通长焊接作引下线，间距不大于18m，并且向上与避雷带，向下与建筑物基础主筋可靠焊接成电气通路。
所有突出屋面的金属物体(包括二装构件及设备)均应用φ12热镀锌圆钢与避雷带可靠焊接。不同标高处的避雷带均用φ12的热镀锌焊通。竖直敷设的金属管道及金属物的顶端和底端与防雷装置连通。建筑内所有正常不带电的金属物在距外墙<2m时均需接地，且与防直击雷共用同一接地装置，每处接地电阻≤1Ω。本工程带洗浴的卫生间均设局部等电位端子箱作等电位连接。
本工程利用基础主筋作防雷接地体，基础与基础的水平网连接采用—50x5的热镀锌扁钢连通作共用接地网。各楼栋之间采用50x5的热镀锌扁钢至少3-4处连通形成整体。
1.5.4消防工程
1、消防水系统：室外消火栓系统利用市政管网供水，采用低压给水系统。室外设DN200消防环状管网，沿小区道路敷设，向各栋建筑提供室外消防给水，供水标高不低于380米。并接有室外地上式消火栓，供城市消防车吸水，向失火楼房加压供水灭火。室内消火栓系统采用临时高压给水系统，整个工程共用一个消火栓供水系统，屋顶水箱提供火灾初期消防用水，十分钟后消防用水由设在车库540m3 的消防水池提供。自动喷淋系统：自动喷淋灭火系统为一个供水区，平时管网压力由屋顶消防水箱维持；火灾时，喷头动作，水流指示器动作向消防中心显示着火区域位置，此时湿式报警阀处的压力开关动作自动启动喷水泵并向消防中心报警，室外设二套地上式水泵接合器，与自动喷水泵出水管相连。
2、消防电系统：该工程建筑为一类高层综合楼，属一级防火保护对象，该工程采用集中控制报警系统，在4-4号楼地上一层设置消防控制室，消防控制室具有直通室外的出口。
该项目火灾报警由以下设备或系统组成：
（１） 火灾自动报警系统；
（２） 室内消火栓系统控制装置；
（３） 自动喷水灭火控制系统装置；
（４） 无管网气体灭火系统控制装置；
（５） 防排烟系统控制装置；
（６） 消防电话通信系统；
（７） 火灾事故广播系统；
（８） 火灾警报系统；
（９） 电梯迫降及非消防用电设备的断电控制；
（１０） 灾应急照明与疏散指示标志的控制。
线路敷设方式: 不同系统的线路分管敷设,在弱电井内均在桥架内敷设,其它地方均穿阻燃ＰＶＣ管暗敷于非燃烧体内,特殊场所不具备暗敷条件时,可穿可挠电气导管明敷,所有明敷穿线可挠管均刷ＳＬＧ型钢结构防火涂料防火;
本系统发生火灾后，由设置于消防控室的系统状态监视盘,应能显示各消防设备的运行状况，显示各台消火栓泵(包括备用水泵)的工作,故障状态.显示消火栓泵控制箱手动.自动转换开关状态,电源状态。对故障设备能做到及时反馈。切断相关区域非消防电源、强启应急照明。开启相关区域火灾报警扬声器及声光报警器。
1.5.5弱电系统
本工程弱电安装包括电视系统，网络系统，电话系统，火警广播系统等只作管路预埋和桥架安装和弱电井至终端信号插座布线安装。
2.工程总体管理目标
2.1工程质量管理目标
为保证该工程达到合同要求，在该工程施工过程中，项目部将严格按照施工设计图纸要求、成套设备随机技术文件要求以及国家有关施工验收规范、规程、标准等组织施工，并在施工全过程中严格按照ISO9001：2000标准对工程质量进行跟踪、监督、控制，同时建立健全质量保证体系，并采用各项强而有力的措施，使质量保证体系有效正常运行，从而确保工程质量目标的实现。
2.2工程工期目标
为保证在合同工期内，将合同内施工内容一次性完工交验成功。项目部将合理设置施工小组，合理配置施工设备，精心组织施工。与此同时，项目部将在施工全过程中采取各种措施，组织施工作业，加大劳动力及机具的投入，开展各种劳动竞赛，将该工程按质按期地交到业主手中。
2.3安全施工目标--无重大安全事故
按《建筑施工安全检查标准》JGJ59-99的规定，采取各种强有力的安全措施，建立健全管理组织机构，并严格按照ISO9001：2000标准有关安全管理程序文件的要求进行现场安全管理工作，杜绝违章指挥、违章作业、野蛮施工现象，从而杜绝死亡、重伤事故、杜绝设备损坏重大质量事故；杜绝交通及火灾事故，并将轻伤频率控制在5‰以内。
2.4文明施工目标—协创文明施工现场
认真贯彻执行中华人民共和国建设部《建筑工程施工现场管理规定》的有关条例，并积极认真落实执行重庆市渝建发[2000]39号文件《重庆市建筑工地文明施工标准》要求，强化施工现场管理工作，文明施工，在建设单位的领导下，协助场内相关施工单位将该施工现场建成文明施工标准化现场，保证施工时不污染环境，最大限度减少施工造成的环境影响，
严格控制施工噪音和粉（灰）尘。在整个合同执行期间，项目将尊重业主、服从监理，服从建设单位，积极配合业主、监理、设计单位的工作，服从业主、监理及建设单位对工程质量、施工进度的监督。同时，在工程的回访保修过程中，严格执行《建设工程质量管理条例》中有关工程质量保修的规定，积极主动进行工程回访。
3.施工部署
3.1施工组织机构设置及运行
3.1.1项目部组织机构设置
在该工程施工中，项目部将会按项目法施工的管理模式对工程进行有效管理，组建该工程的项目部，对工程施工全过程的进度、质量、安全、成本及文明施工等负全责。项目部由项目经理、项目技术负责人、质量员、安全员、各专业施工工长、材料员、预算员等组成，项目组织机构图如下

安装项目技术负责人

材料员

预算员

安全员
质检员
暖通工长
管道工长
电气工长

作业班组

项目部将以工程项目管理为核心，以优质、高速、安全、文明为主线，加强动态、科学管理，优化生产要素，精心施工，大力推广先进施工技术，在满足合同质量要求的同时，力争提前完成施工任务。在推行项目法施工的同时，从文件控制、材料采购到产品标识、过程控制等过程中，切实执行ISO9001标准和公司质量保证体系文件，达到创优质高效的目标。
项目部对公司实行经济责任承包，项目经理对工程项目行使计划、组织、协调、控制、监督、指挥职能、全权处理项目事务。项目内部工程技术管理人员通过岗位目标责任制和行为准则来约束，共同为优质、安全、高速、低耗地完成项目任务而努力工作。
3.1.2施工队伍设置
项目经理负责按合同、图纸及业主要求组织施工，根据安装工程的先后顺序和工程实物工程量，项目部在该项目设10个施工班组。
管道班：全现场设3个管道作业班组，生活给排水管道2个、消火栓管道和消防喷淋管道的安装1个。
电气班：全现场设3个电气作业班组，分别负责强电、弱电方面的安装2个、消防报警和联动1个。
通风空调：全现场设1个通风作业班组，负责安装及调试。
防腐保温班：全现场设1个防腐保温班，负责全现场支架及管道的防腐、刷漆及保温工作。
钳工班：全现场设1个设备作业班组，负责现场所有设备安装就位。
调试班：全现场在施工调试阶段，设1个调试作业班组，负责现场的调试工作，在调试阶段，各作业班组应进行积极配合。
3.2施工程序
该工程施工总体程序应根据业主及建设单位对进度的要求制定，原则上具备安装条件的先施工，前期主要进行防雷接地，线管、管道的预埋工作，防排烟风管的制作，各种支吊架的制作；中期进行支吊架安装，给排水管道、消防栓（箱）安装，水泵、水箱安装，电缆桥架安装，电线、电缆敷设与灯具设备安装，后期主要是进行单体设备调试，各系统调试及消防联动调试并与业主办理交接验收手续。
3.2.1项目部将按建设单位的要求准时进场，做好安装有关的各方面准备工作，如进一步熟悉图纸资料，设备平面布置,进一步完善专业施工方案，编制施工计划，建立项目部各项管理制度，制定各种措施，制定质量、安全、文明施工的评比方法，确保随后的安装工作能顺利开展。
3.2.2安装高峰到来，这时项目部将根据现场实际情况加大劳动力、机具的投入，多点面，全线展开安装工作，逐渐形成安装高潮。在安装高峰期间，将采取一些有力措施保证重点施工，同时按计划投入所需的作业人员、机具、材料、设备、保证全线全面铺开作业。
3.2.3为达到提高工作效率、降低劳动强度、节省时间、确保工程进度的目的，应拟定该工程安装过程中尽量提高机械化使用程度的计划。
3.2.4安装工程主体完工后，应合理布置和组织各施工班组对各施工点进行收尾工作，安装收尾工作应制定详细的收尾工作计划，整理列出具体收尾项目、内容，逐项逐款落实到小组至人头，并限期完成，防止收尾工作久收不完的现象发生，从而为设备投入运行做好准备，为按时完工打下坚实的基础。
3.2.5积极与建设单位、装饰单位搞好工作上的配合，及时协调解决施工中出现的各种矛盾和问题，为施工班组创造一个好的施工外部条件和作业环境，同时落实项目部内部作业班组承包方式，建立激励机制，发挥经济杠杆的作用，用各种方法和措施调动员工的主动性、积极性，并且搞好职工后勤生活保障工作，为员工营造一个良好的施工内部条件和生活环境，这样员工才能心往一处想，劲往一处使，夜以继日加班加点，使该工程的质量、进度、安全、文明施工更上一层楼。
3.2.6消防水工程施工程序:

施工准备

设备安装
预埋预留
阀门试压

支吊架安装
单机试运
管道预制

主干管安装

支管安装
试压、冲洗

消火栓装置安装

系统试运转

防腐油漆
联动试车

交工验收

3.2.7电气工程施工程序：
配合土建预埋

弱电预留线管、线槽交接
线管、桥架、线槽安装

电缆、电线敷设

电气器具、组件安装
电气箱柜屏安装

绝缘测试，设备接线

电气单体调试

单机试车

联动试车

3.2.8防排烟工程施工流程图
孔洞预留预埋
孔洞预留预埋

风管及配件制作

风机安装
风管及部件安装
安装

风口安装

单机试运转
漏风测试

消防联动试车

3.2.9给排水工程施工流程图：

施工准备及预留预埋

支架制作
定位放线

支架（吊架安装）

管道及附件安装

吊顶内管道保温
管道功能性试验

设备及附件安装

系统调试

4.施工准备
4.1施工准备工作计划
为了落实各项施工准备工作，加强对其检查和监督力度，根据各项施工准备工作的内容、时间和人员，编制出施工准备工作计划。施工准备工作计划包含施工准备项目名称、简要内容说明、负责单位、负责人、起止时间等内容。
4.2技术准备
4.2.1组织工程技术人员深入学习图纸，就图纸中的问题和疑问与设计人员进行磋商讨论，做好图纸会审。为了方便施工，保证工程进度和质量，如经业主、监理同意，我方将提供深化设计的服务，与其他专业承建商一道提前将各系统管线综合布置，统一方向。深化设计是根据业主提供的设计图纸进行深化，其内容包括各系统详细的专业综合管线图、机电管线综合布置图、各管线交叉部位剖面图、设备安装立面图及大样图、系统调试示意图等，并将做为竣工资料呈送业主，同时为业主日后的维护提供便利。
4.2.2在该工程中，项目部将会同其他专业承建商针对施工难度较大或管线复杂的部位共同绘制大样图、剖面图、综合管线图，并提交业主和监理审批，避免因管线交叉而影响施工的质量和进度：
4.2.3参加由建设单位、设计单位和监理单位组织的设计交底和图纸综合会审。编制施工方案，送公司审批，并送交建设单位、监理单位审核，确认方案的可行性，在得到建设单位、监理单位审核后，将作为组织施工，办理工程竣工结算等工作的重要依据。
4.2.4了解土建的施工进度，以便具有针对性的编制科学合理的施工进度计划，了解土建封闭管井及砌墙、抹灰时间，以便配合土建的进度。与装修单位研究确定装修过程有关的相关交叉作业计划，使交叉配合顺利进行。对设备层、竖井、吊顶位置的通风空调、给水排水、电气等各专业的管线进行统一安排，合理布置，避免施工时各专业设施位置冲突、作业交叉而影响施工质量、施工效率。
4.2.5做好技术交底工作。在每一道工序开工前，进行技术交底，并通过技术交底使参加施工的所有人员对工程技术要求做到心中有数，以便科学地组织施工和按合理的工序、工艺进行施工。
专业技术交底均采用三级制，即工程技术负责人→专业工长→各班组长。交底内容按系统交底包括施工图纸、技术资料、工艺流程、技术关键部位、质量标准、施工程序、进度要求、安全措施、新工艺、新操作方法以及现场情况等。技术交底均有书面文字及图表，级级交底签字，工程技术负责人向专业工长进行交底要求细致、齐全、完善，并要结合具体操作部位、关键部位的质量要求，操作要点及注意事项等进行详细的讲述交底，工长接受后，应反复详细地向作业班组进行交底，班组长在接受交底后，应组织工人进行认真讨论，全面理解施工意图，确保工程的质量和进度。
4.2.6准备工程所需技术规范规程、图集、技术表格等，对该工程所采用新型材料、工艺进行学习。
4.3资源准备：
4.3.1劳动力准备
根据该工程的工程量及施工进度计划制定劳动力需求计划，项目将按下面的劳动力需用计划表，分期分批的组织人员进场，并在施工中按工程进度的实际情况酌情增减，以满足进度要求：
序号
工种名称
单位
施工阶段
作业部位
预留预埋
安装
调试收尾
1
管道工
个
9
45
6
给排水、消防管道安装
2
电工
个
18
45
6
强弱电气安装
3
焊工
个
6
3

防雷、支吊架焊接
4
通风工
个
3
20
6
防排烟系统安装
5
钳工
个

6

风机、水泵等设备安装
6
调试工
个

6
9
安装调试
7
油漆保温工
个

8

管道支吊架油漆
8
石工
个
6
12

剔电气线管槽
施工作业人员入场后，项目部将及时对每个人员进行安全、防火和文明施工等方面的岗前教育，同时，向施工班组进行施工组织设计、计划和技术交底，把工程的施工内容、施工计划和施工技术等要求，详尽地向施工班组讲解交待，以保证工程严格地按照设计图纸、施工组织设计、安全操作规程和施工验收规范等要求进行施工。
4.3.2施工机具仪器准备
针对该工程的工艺特点及工程施工量，项目将按下表投入施工机具及仪器仪表，并尽可能多的采用机械施工，以提高工程质量及劳动功效。施工机具在入场时进行检验，以保证性能良好；检测仪器仪表在入场时进行检验，保证其在周检期内，并进行标识：
主要施工机具设备计划表
序号
设备名称
规格型号
单位
数量
进场时间
施工部位
1
交流焊机
YK-305A
台
6
入场时
1. 管道支吊架、防雷焊接
2
氧割焊设备

套
3
入场时
套管下料
3
砂轮切割机
JLG355
台
3
入场时
型材钢管下料
4
电动套丝机
TQ100-A
台
3
入场时
钢管套丝
5
液压弯管器
Φ108
台
3
入场时
线管弯曲
6
手提电钻
J12-10
把
6
入场时
钢板钻孔
7
冲击电钻
12型
把
15
入场时
打眼固定
8
钻孔机
DIG1.5
台
1
入场时
消防管道沟槽加工
9
滚槽机
GS-5
台
1
入场时
消防管道沟槽加工
10
卷扬机
FM-3
台
2
设备安装前
设备牵引
11
手动葫芦
3t
付
3
入场时
管道设备吊装
12
手动葫芦
1t
付
3
入场时
管道设备吊装
13
开孔器

套
1
入场时
金属箱板开孔
14
手提角磨机
D=150
台
3
入场时
管口及铁件打磨
15
镀锌钢板风管制作设备

套
1
入场时
防排烟风管制作
主要仪器仪表检测表
序号
仪器仪表名称
规格型号
单位
数量
进场时间
备注
1
水平仪
DS
台
1
入场时
设备基座找平
2
照相机
XMJ-3.5
台
1
入场时
工程影像资料
3
千分尺
Ⅰ型
只
1
入场时
管壁厚检测
4
流标卡尺
Ⅰ型
只
1
入场时
内外径测量
5
压力表
4.0MPa Y-100
块
4
入场时
管道试验
6
对讲机
GP68
对
8
入场时
通信联络
7
兆欧表
ZC25-3
只
3
入场时
线缆检测
8
接地电阻测试仪
ZC-8
只
1
入场时
防雷检测
9
标准电流表
D26-A
块
2
入场时
电气检测
10
标准电压表
D26-V
块
2
入场时
电气检测
11
继电器校验仪
JBC-2
套
1
入场时
电气检测
12
校线耳机

副
2
入场时
电气检测
13
数字式万用表
YMD-9013
块
2
入场时
电气检测
14
声级计
HS5920
只
1
入场时
噪声检测
15
烟雾发生器

只
1
入场时
消防系统检测
16
漏风量测试装置
0—1500Pa
套
1
入场时
防排烟系统检测
17
风速仪
EY3-2A
个
1
入场时
气流速度测量
18
微压计
DP100-Ⅲ
台
1
入场时
防排烟系统测试
19
消防调试器具

套
1
入场时
消防系统检测
20
手动试压泵

台
1
入场时
给水试压
21
电动试压泵
0-4MPa
台
2
入场时
给水试压
4.3.3现场准备
施工现场的临时设施及施工用水用电原则上由土建方统一安排，以满足文明施工的整体性要求。施工过程中，项目将加强自身管理，并在此基础上，积极配合土建方的统一管理工作。
5.施工配合与协调管理
5.1协调及配合原则
5.1.1实行项目法管理，优化资源配置、强化运行机制。
5.1.2严格执行施工技术规范规程。
5.1.6加强图纸会审和技术交底。
5.1.4加强施工现场文件的管理。
5.1.5加强员工培训管理。
5.1.6坚持现场例会制度。
5.1.7建立工程报告管理制度。
5.2与工程合作单位的配合
5.2.1与建设单位、监理单位的配合措施
1、严格遵守合同，履行对建设单位的承诺，切实抓好工程施工质量和形象进度目标。
2、按照监理单位有关规定和实施细则要求，本着对建设单位负责的共同原则，积极配合监理单位一起抓好工程的施工进度、质量、安全管理工作。
3、建立完整的工程施工质量管理体系，并在工作上与监理单位保持密切的联系，虚心接受监理单位在施工和质量管理工作上的指导和帮助。
4、在施工前认真编制好施工方案措施，并尽早提交给建设单位和监理单位进行审查，认真接受建设单位和监理单位在施工技术方面的指导和帮助。
5、与工程有关的施工图纸和安装技术资料在项目内部进行初步消化的基础上，积极配合建设单位和监理单位做好图纸会审和设计技术交底工作。
6、及时准确地提供甲供设备及材料清单报送业主，并派出具有丰富经验的采供人员与业主方代表一道，进行设备材料订购的“三比”、“一算”等联系工作，使设备和材料采购过程与工程施工过程的衔接。
7、密切配合业主进行设备、材料的交接和检验工作。
8、定期向建设单位和监理单位提供施工计划和形象进度，参加由监理单位主持召开的各种施工协调会议，并以书面形式向建设单位和监理单位反映工程进展情况和包括设备、设计、施工在内的问题，使建设单位和监理能及时掌握工程动态，采取有效措施协调和解决工程中存在的问题。
7、每一个分部工程在安装和调试工作全部完成后，在正式移交前，向建设单位和监理单位提交单位工程竣工申请检查报告，经建设单位和监理单位对每一个单位工程完成情况进行检查，并签证认可的条件下，进行移交工作。
8、积极配合业主进行市政配套等工作，如供水、供电、供气等配合工作。
9、做好工程服务，在不违反设计原则和规范要求的前提下，对建设单位所提出的增加和变更项目，给予积极配合并及时完成。对建设单位委托的紧急工作，可采取先临时通知，事后补办手续的方法进行工作。
10、在工程施工过程中，对建设单位发现并提出的施工问题，项目各级人员要做到高度重视并认真对待，不得轻易放过，并及时针对问题制定相应的整改措施，确保在施工过程中不再有同样的问题发生。
11、严格按施工质量检验项目划分表要求进行工程施工质量检查验收工作，需监理单位进行质量验收的施工项目，在报验前必须按要求完成内部三级质量验收工作，报验时向监理单位出示有关三级质量验收签证单和技术记录。
5.2.2与土建单位的配合措施
1、项目将遵守土建单位的有关施工管理规定和要求，服从协调管理，积极配合土建一起抓好工程的施工进度、质量、安全管理工作。
2、在开工前，与土建单位协商具体的施工时间表，作出详细的施工进度计划表，确保工期目标的实现。
3、与土建单位一起做好施工图的会审工作，提高图纸会审质量，尽最大可能减少现场设计修改，保证施工顺利进行。
4、在施工前，对需要土建单位协调配合的项目列出清单，提交土建单位备案，并与土建单位一起协商，制定出各交叉工序的施工顺序及作业时间，便于与土建单位的施工协调。
5、重视预留预埋工作，建立混凝土浇灌前的土建、安装会签制度。
6、对已完成的墙面、地面，在安装开关插座面板、报警探测器等末端设备时，先在其边框贴一层保护膜，安装完后再撕去，以免安装时对墙面、地面造成损坏或污染。
7、对于需要动用土建塔吊等设施进行材料、设备的转动等工作，应提前联系，并严格按照土建方有关吊装程序、规定进行操作，保证安全作业。
8、在土建墙面上配合施工时，采用专用切割设备，使其开槽规范，在结构和砼墙开洞时采用专用电动开孔机，做到定位准确，开孔规范，不得乱砸乱打，野蛮施工。
5.2.3与装修单位的配合措施
1、与装修单位一起做好施工图的会审工作，提高图纸会审质量，尽最大可能减少现场设计修改，保证施工顺利进行。在装修施工前，向装修单位提交需要协调配合的项目列清单，并与装修单位一起协商，制定出各交叉工序的施工顺序及作业时间，便于与装修单位的施工协调。
2、在与装饰配合时，积极做好工序安排，在按设计做好隐蔽验收的基础上交付装饰单位，并在施工中仔细复核标高、尺寸，及时报告监理、土建方与施工单位，不得损坏装饰产品。
3、在精装修进入安装镶接阶段时要严格控制出入施工人员，进行登记出入证管理，减少损坏因素。
4、对吊顶面上安装的末端设备如消防喷淋头、报警探测器、风机、灯具等，装饰单位在安装龙骨之前，配合装饰设计单位画出详细的局部布置图，标明各末端设备的布置位置、吊顶开孔尺寸，提交装饰单位进行吊顶板开孔，以保证该部分设备安装尺寸的精确性。
5、对需要留检查孔、检查口的地方，在装饰施工之前，用联络单及时通知装饰单位。联络单中要注明吊顶留孔的位置及尺寸大小，以便于装饰单位施工。
5.2.4安装各专业的配合措施
1、严格图纸自审、会审制度。认真进行图纸自审、会审工作，提高自审、会审质量。会审时，核对各专业管道水平位置、标高及立管的轴线位置，防止各专业管道的空间交叉，尽最大可能减少现场设计修改，保证施工顺利进行。
2、遵守水电各专业的改动原则：有压力的管躲无压力的管，管径小的管躲管径大的管，管径大的管躲通风管。
3、由项目制定各专业交叉工序的施工顺序及作业时间节点，使各专业按照工序安排、有序地进行施工作业。
4、做好设备试运转及系统调试的配合。设备试运转应由电工先将电机单试合格；设备试运转时以设备钳工为主，电气安装完毕后，组成有各工种参加的调试小组，统一安排试车调试工作。
5.3安装专业施工配合协调技术措施
5.3.1预留预埋的配合
1、根据本工程结构施工的特点，水电、消防及防排烟施工配合采取与结构施工同步的自下而上的施工方法进行配合施工。
2、配合结构施工预留预埋主要工作内容：
（1）管道工程：穿外墙、地下室水池刚性防水套管；穿混凝土墙钢套管；穿砖墙镀锌薄钢板套管；卫生间给排水管及卫生间支管孔洞及套管的预留预埋等。
（2）电气工程：电气暗敷管道预埋；墙、柱、楼板上电气开关、插座的接线盒等预埋；电气桥架穿越楼板或墙体的孔洞预留等。
（3）防排烟工程：风管穿混凝土墙板预留孔洞等。
3、配合工程的施工工序如下：
（1）在水、电配合施工前，根据设计施工图（含图纸会审记录）和工程设计修改通知单的要求，与结构施工技术人员一道仔细核对安装工程所需的预埋件和预留孔
