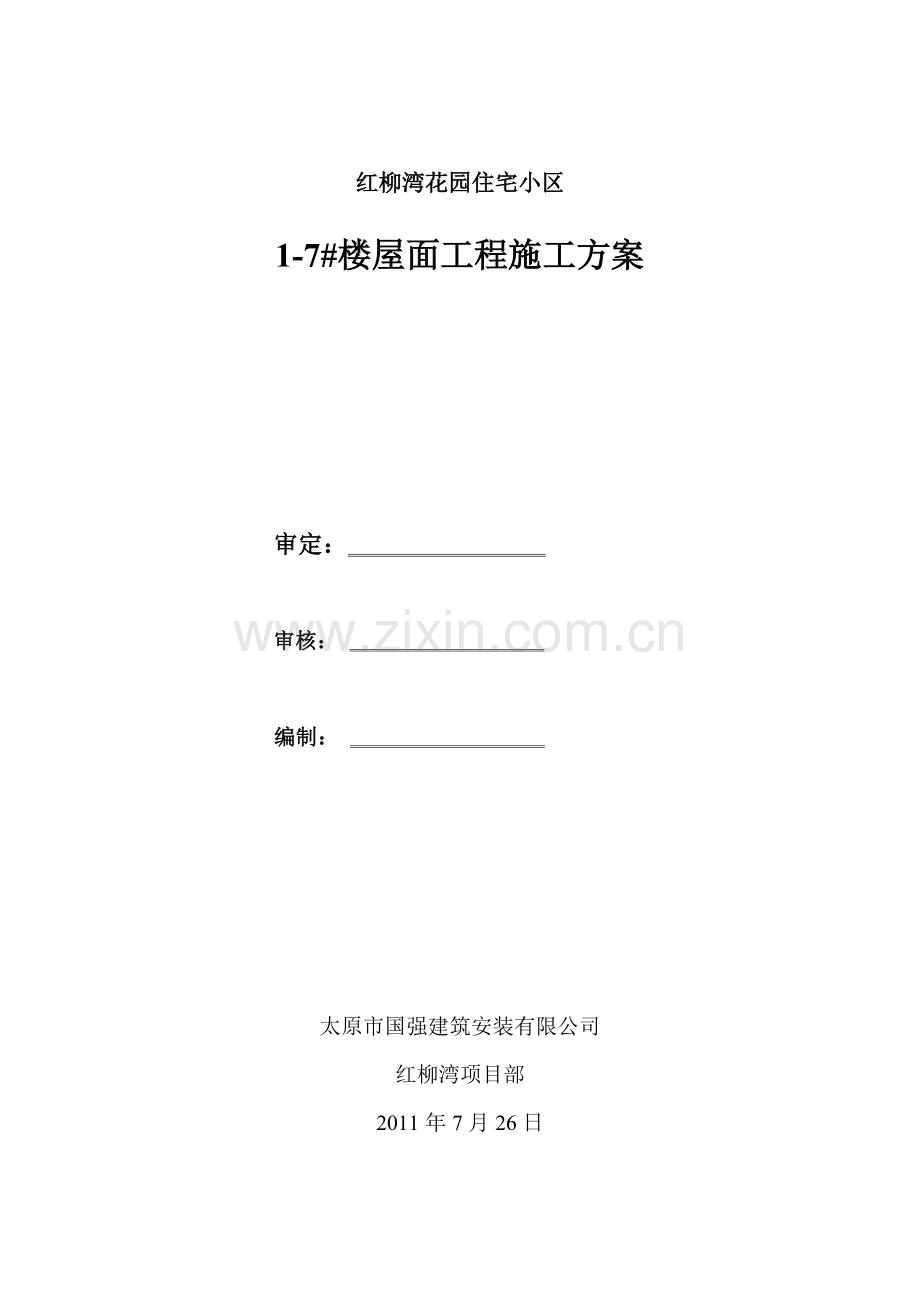

红柳湾花园住宅小区

1-7#楼屋面工程施工方案

审定：

审核：

编制：

太原市国强建筑安装有限公司
红柳湾项目部
2011年7月26日

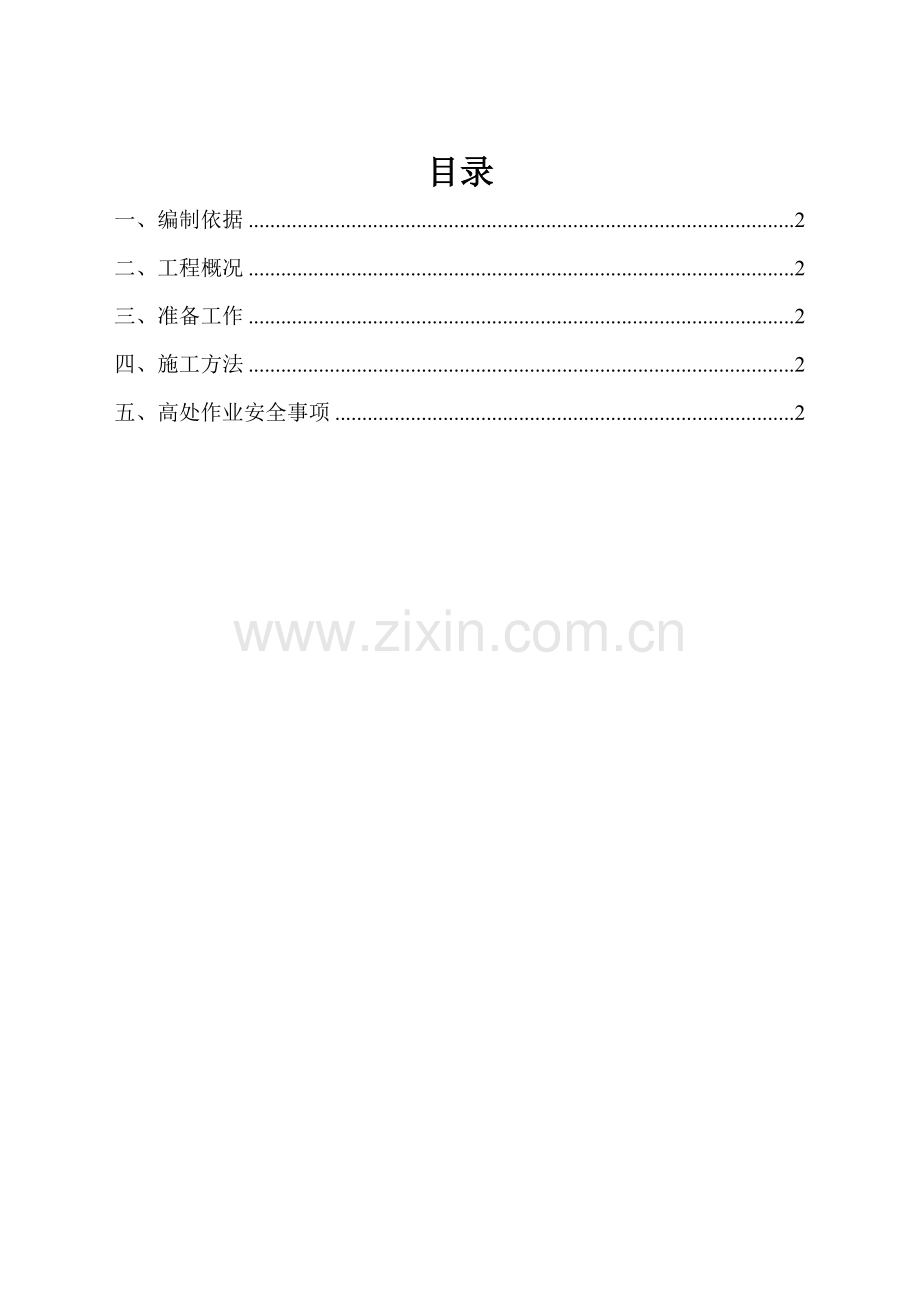

目录
一、编制依据 2
二、工程概况 2
三、准备工作 2
四、施工方法 2
五、高处作业安全事项 2

一、编制依据
1.建筑工程施工质量验收统一标准（GB50300-2001）
2.屋面工程质量验收规范 （GB50207-2002）
3.建筑装饰装修工程质量验收规范（GB50211-2001）
4.本工程施工图纸及图纸会审记录
5.本工程施工组织设计
二、工程概况
本工程1-7#楼总建筑面积约79000㎡，钢筋混凝土剪力墙结构，1-4#楼11层，5-7#楼16层，屋面结构分别为：结构找坡，结构平屋面两种形式，屋面做法分别为坡屋面（倒置式屋面）钉油毡瓦→铺卷材垫毡一层→35厚C15细石混凝土（内配A6@500×500钢筋网片）→40厚挤塑聚苯保温板→防水卷材→20厚1:3水泥砂浆找平层→钢筋混凝土屋面板
平结构屋面（不上人屋面）40厚C20细石混凝土（内配A4@150×150钢筋网片）→干铺无纺纤维布一层→40厚挤塑聚苯保温板→防水卷材→20厚1:3水泥砂浆找平层→1:6水泥珍珠岩找坡→钢筋混凝土屋面板
三、准备工作
1.　材料
1）水泥：普通硅酸盐32.5水泥，或普通矿渣32.5水泥
2）钢筋：A6.5圆钢
3）无纺纤维布
4）4mm厚SBS II型防水卷材
5）40mm厚挤塑聚苯保温板
6）中、粗砂，珍珠岩
7）油毡瓦，水泥钢钉
以上工程所需材料进场时必须有产品出厂合格证及检验报告单，材料进场后实行见证取样、送检，复检合格后方可使用。
2.　机械、工具
混凝土搅拌机、砂浆搅拌机、平板式混凝土震动器、铁锹、水桶、大小括杠、水平尺、钢卷尺、手锤、工程线、灰斗车、水管、铁抹子、木抹子、喷灯、压棍、刮板等
四、施工方法
1.　1:6水泥珍珠岩混凝土垫层找坡（平屋面）
1）基层处理：将屋面垃圾、杂物清理干净，按要求安装好雨水斗，将伸出屋面的管、通风道根部进行封堵。
2）贴点、找坡根据图纸设计要求放坡度线，按流水方向进行放坡。
3）铺装水泥珍珠岩混凝土，依据放好的坡度线铺设垫层，虚铺时应略高于坡度线，然后用铁锹大致铲平，用大刮杠刮平之后用平板振动器进行振捣两遍以上使之密实。
4）振捣完成后拉线检查，去高补低，使表面平整，坡度顺畅，坡向准确。
5）质量标准
珍珠岩垫层振压密实，表面平整，坡度顺畅，坡向准确。
2.　20厚水泥砂浆找平层
1）贴灰饼、冲筋：根据结构坡屋面和珍珠岩垫层的坡度，拉水平控制线贴灰饼，控制找平层的厚度，灰饼间距1.5m-2m。
2）留置分格缝：分格缝宽度为20mm，深度和屋面板及垫层连通，分格缝间距最大不得超过6m。
3）抹水泥砂浆：根据灰饼的高度抹上水泥砂浆，铺平后先用大刮杠沿灰饼刮平，然后用木抹子搓平，铁抹子压第一遍，待表面没有浮水，人踏上去有脚印但不下陷为度，再用铁抹子压第二遍即可成活。
4）质量标准：
找平层表面无起皮、起砂、空鼓等质量问题，找平层和突出屋面的构造交接处和转角处，应做成圆弧形，且要求整齐平直，找平层分格缝的位置和间距应符合规范要求（纵横宽度均不得大于6m）表面平整，无积水现象。
3.　防水卷材
1）经检验水泥砂浆找平层质量符合要求且干燥后方可进行防水卷材施工。
2）将基层表面杂物及尘土清扫干净，即可涂刷冷底子油，冷底子油涂刷要均匀，满涂到位。
3）做附加层：凡突出屋面的管道、通风道及墙根部的阴阳角、落水口处必须做附加层，附加层每边的高度（宽度）为250mm。
4）铺贴防水卷材
铺贴防水卷材时，平屋面可平行于屋面进行铺贴，坡屋面应垂直于屋脊进行铺贴，铺贴顺序应先沿檐口、天沟、雨水口等处，从最低标高处向最高标高方向进行铺贴。
铺贴开始前先将卷材依照屋面的尺寸进行裁割后卷好，铺贴时用喷灯加热卷材至出现黑色光泽、发亮、并稍有微泡出现，慢慢放下卷材铺平、压实，使空气完全排出，将边沿挤出的沥青刮平。
铺贴防水卷材搭接宽度为100mm，每边搭接的边缘用压棍进行滚压，使搭接边缘密闭牢固无开口、翘曲现象。
5）质量标准
防水卷材防水层的表面平整度应符合排水要求无倒坡现象。
冷底子油应涂刷均匀、到位，卷材的铺贴方法、压接顺序和搭接长度符合规定要求，卷材应粘贴牢固，无起泡、空鼓、翘边、皱折等缺陷，卷材附加层泛水收头等应符合设计要求及屋面工程技术规范的规定，卷材搭接宽度的偏差不大于10mm。
4.　挤塑聚苯保温板安装
根据屋面规格、尺寸进行排板后将挤塑保温板干铺在防水层上，要求表面平整，板和板的拼缝紧密，其上再铺设一道无纺纤维布。
5.　钢筋混凝土保护层
1）工艺要求：平屋面采用内配A4钢筋双向@150×150网片，40厚C20细石混凝土，坡屋面采用内配A6钢筋@500×500钢筋网片，35厚C20细石混凝土。
2）施工方法：
①拉线检查已完成的防水卷材面层的坡度，如有凹坑积水现象的部位，先用1:3水泥砂浆找平，使坡度顺畅，无积水现象。
②按设计要求绑扎好钢筋网片。
③贴混凝土灰饼间距1.5m-2m（平屋面厚40mm，坡屋面厚35mm）
④铺摊混凝土保护层，先用大刮杠刮平，再用木抹子搓平，用铁抹子压第一遍，待人踩上无脚印时，再用铁抹子抹压第二遍，要求混凝土表面平整、光洁，坡度顺直、流畅。
⑤平屋面每5-6m留置分格缝，分格缝宽20mm，厚度为混凝土保护层厚度，用沥青砂浆填实、表面压光。
6.　油毡瓦施工：油毡瓦进场应有出厂合格证及质量检验报告，并对进场油毡瓦进行抽检，不合格的材料不准使用。
1）油毡瓦施工流程：
基层清理→分格弹线→排瓦→油毡瓦铺设→检查验收。
2）油毡瓦施工工艺
①将基层表面杂物、垃圾清理干净，基层应具有足够的刚度，平整、干净。
②根据油毡瓦的规格，在屋面弹出铺瓦纵、横线。
③依据弹出的纵、横线，进行排瓦，并进行调整。
④铺设油毡瓦：油毡瓦应自檐口向上铺设，第一层瓦应与檐口平行，切槽应向上指向屋脊用油毡钉固定，第二层油毡瓦应与第一层叠合，但切槽应向下指向檐口，第三层瓦压在第二层上，并露出切槽125mm，油毡瓦之间的对缝，上下层不应重合，每层油毡瓦不应少于4个油毡钉。
⑤将油毡瓦切槽剪开，分成四块即可作为脊瓦，并搭盖二坡面油毡瓦1/3，脊瓦相互搭接面不应小于1/2。
⑥屋面与突出屋面结构的交接处，油毡瓦应铺贴至立面上，高度不应小于250mm。
⑦油毡瓦屋面搭接要求：
A.脊瓦与二坡面油毡瓦搭接宽度≥100mm。
B.脊瓦与脊瓦的压盖面≥1/2（脊瓦面积）。
C.油毡瓦在屋面与实出屋面结构的交接处铺贴高度≥250mm。
⑧油毡瓦屋面工程质量检验项目、要求和检验方法：
检 验 项 目
要 求
检 验 方 法
主控项目
1.油毡瓦及脊瓦的质量
必须符合设计要求
检查出厂合格证和质量检查报告
2.油毡瓦的固定
必须钉平、钉牢，验筋钉帽外露油毡瓦表面
观察检查
一般项目
1.油毡瓦的铺设方法与对缝
铺设方法应正确；上下层对缝不得重合
观察检查
2.瓦面质量
油毡瓦与基层紧贴，瓦面平整，檐口顺直
观察检查
3.泛水做法
应符合设计要求，顺直整齐，结合严密，无渗漏
观察检查和雨后或淋水检查
油毡瓦现场抽样复验项目
材料名称
现场抽样数量
外观质量检验
油毡瓦
同一批至少抽1次
边缘整齐，切槽清晰，厚薄均匀，表面无孔洞、硌伤、裂纹、皱折及起泡。
五、高处作业安全事项
1.屋面工程施工前对原有外架作全面检查，尤其是栏杆防护的高度及安全网必须符合安全施工要求。
2.高处临边施工人员必须穿防滑鞋、系安全带。
3.所有材料、工具及建筑垃圾全部由塔吊或提升机进行上、下运输，不准由屋面向下乱扔材料、工具及杂物。
4.每天派出专人进行高处施工安全检查，不准违章作业，违章指挥，盲目施工。
