怎么从电脑机箱电源的内部用料来判断电源功率？

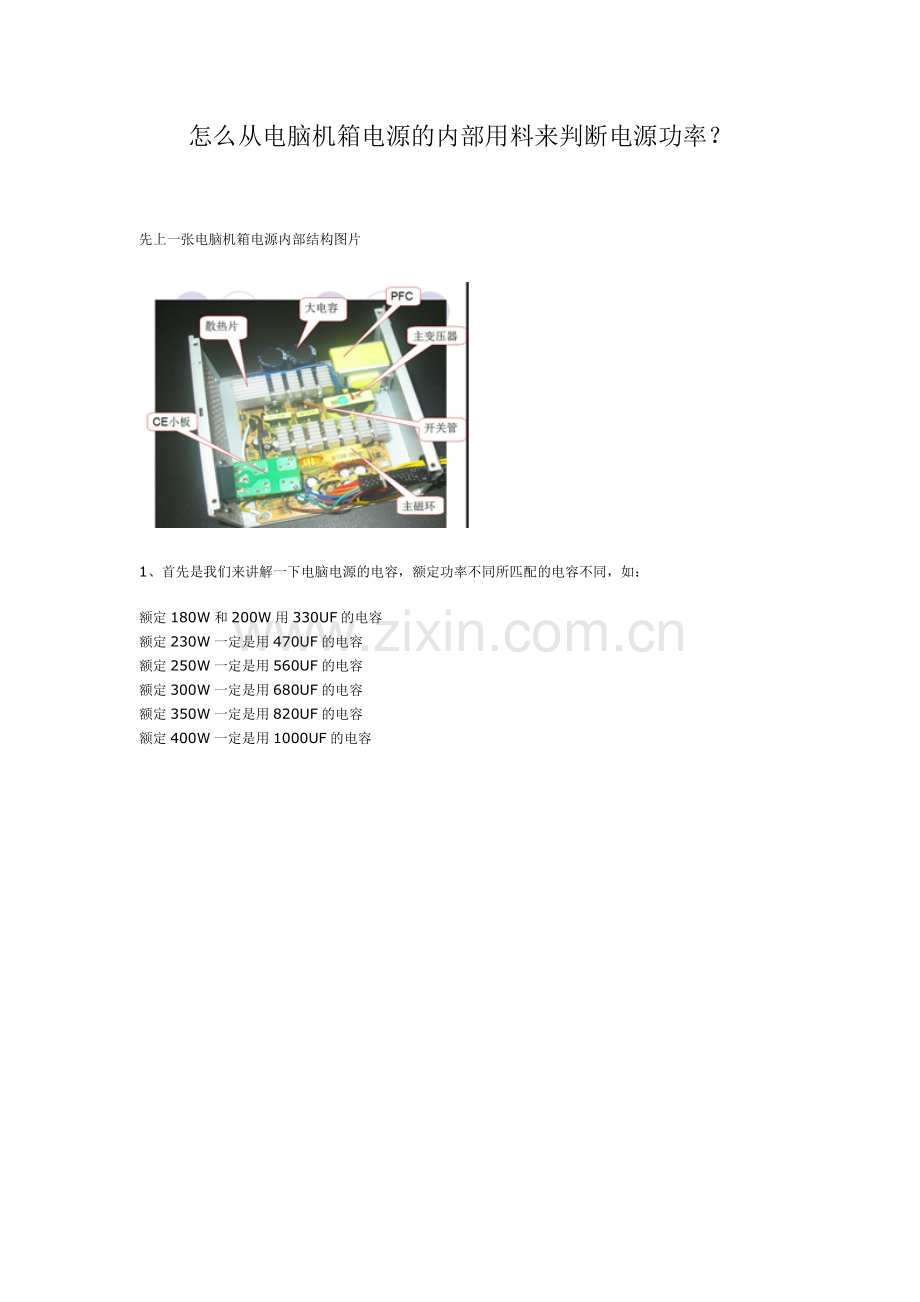

先上一张电脑机箱电源内部结构图片

1、首先是我们来讲解一下电脑电源的电容，额定功率不同所匹配的电容不同，如：
额定180W和200W用330UF的电容
额定230W一定是用470UF的电容
额定250W一定是用560UF的电容
额定300W一定是用680UF的电容
额定350W一定是用820UF的电容
额定400W一定是用1000UF的电容

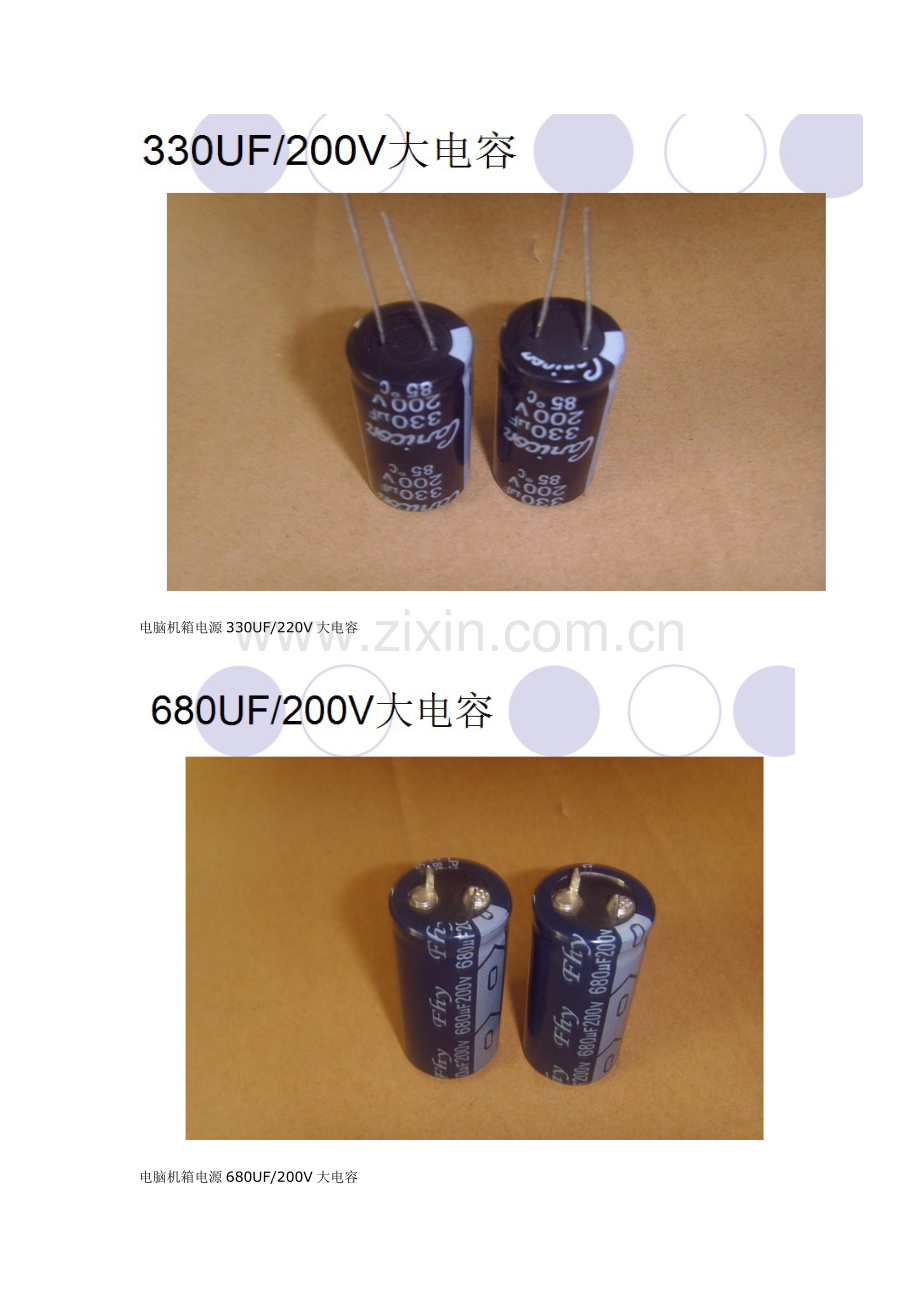

电脑机箱电源330UF/220V大电容

电脑机箱电源680UF/200V大电容
2、电脑机箱电源的变压器：
EC-35的一般做到功率为200W，EI-33的功率为230W，250W用ERL-35的，且ERL-35的可以做到功率300W，350W及400W用ERL-39的变压器

电脑机箱电源EC-35变压器

电脑机箱电源EI-33变压器

电脑机箱电源ERL-35变压器

电脑机箱电源ERL-39变压器
3、散热片：180W和200W用的散热片厚度为1.5毫米。230W一般用到2.0毫米。
250W一般用到3.0毫米且上面辐射的面积比较大。
功率越大的电源，所需散热片厚度、体积或数量也随着相应增加

电脑机箱电源大Y型散热片（250）

电脑机箱电源M型散热片
4、电脑电源管件方面：13007一般最大功率只能做到230W，250W用小颗的13009，300W用大颗的13009或富士的2625，400W的电源需用到富士的3320。后散热片上的管子，主要是起到整流的作用，如果用的小了会限制电源的输出功率，现在市场上有很多电源这三个管子用旧料，那旧料怎么区分呢？很简单，只要大家看管子的管脚就可以知道啊，新料看上去会有发亮的感觉，但旧料就不会有。

电脑电源TO-3P（大管）与TO-220（小管）对比
