YM/DC—03—102

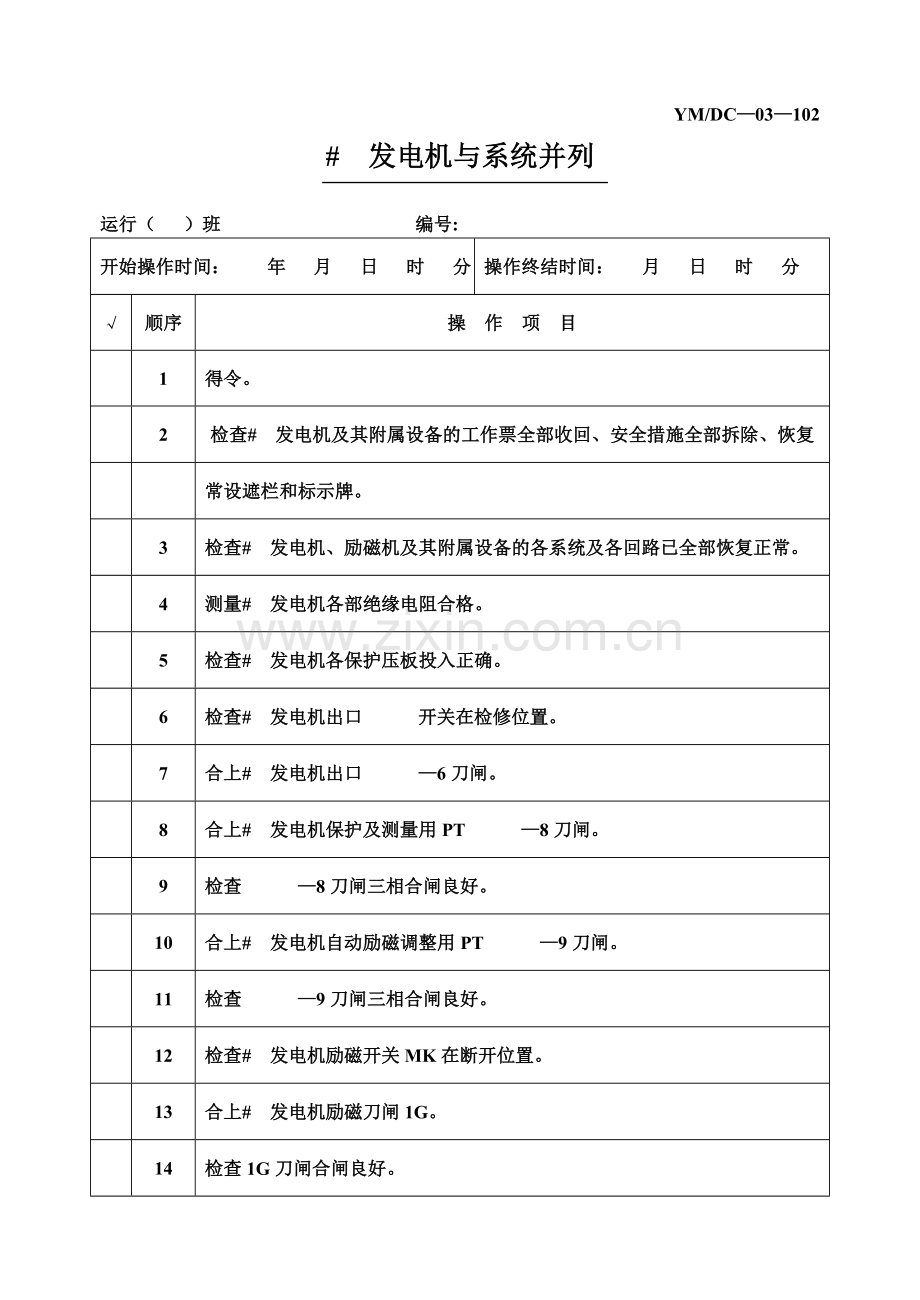

# 发电机与系统并列
运行（ ）班 编号:
开始操作时间： 年 月 日 时 分
操作终结时间： 月 日 时 分
√
顺序
操 作 项 目
1
得令。
2
检查# 发电机及其附属设备的工作票全部收回、安全措施全部拆除、恢复
常设遮栏和标示牌。
3
检查# 发电机、励磁机及其附属设备的各系统及各回路已全部恢复正常。
4
测量# 发电机各部绝缘电阻合格。
5
检查# 发电机各保护压板投入正确。
6
检查# 发电机出口 开关在检修位置。
7
合上# 发电机出口 —6刀闸。
8
合上# 发电机保护及测量用PT —8刀闸。
9
检查 —8刀闸三相合闸良好。
10
合上# 发电机自动励磁调整用PT —9刀闸。
11
检查 —9刀闸三相合闸良好。
12
检查# 发电机励磁开关MK在断开位置。
13
合上# 发电机励磁刀闸1G。
14
检查1G刀闸合闸良好。
15
合上# 发电机励磁刀闸2G。
16
检查2G刀闸合闸良好。
17
检查# 发电机出口 开关在断开位置。
18
测量# 发电机出口 开关各部绝缘电阻合格。
19
将# 发电机出口 开关推至试验位置。
20
合上# 发电机出口 开关动力直流保险。
21
合上# 发电机出口 开关二次插件。
22
将# 发电机出口 开关推至工作位置。
23
检查# 发电机出口 开关位置正确。
24
合上# 发电机控制盘控制直流保险。
25
接到汽机发来“可以并列”信号后，予以复归。
26
检查# 发电机磁场变阻器电阻在最大位置。
27
合上# 发电机励磁开关MK
28
检查MK开关合闸良好
29
均速调整磁场变阻器将# 发电机定子电压升至额定值，检查# 发电机定
子电流表确无指示。
30
检查同期闭锁开关STK在“投入”位置。
31
合上# 发电机同期开关TK。
32
将手动准同期开关1STK投至“粗调”位置。
33
调整# 发电机周波、电压与系统周波、电压一致。
34
将手动准同期开关1STK投至“细调”位置，进一步调整# 发电机周波、
电压达到并列条件。
35
将# 发电机出口 开关操作把手投至“预合”位置。
36
待同步表指针缓慢均速旋转接近同期点时，合上# 发电机出口 开关。
37
检查# 发电机出口 开关合闸良好。
38
向汽机发出“已并列”信号。
39
拉开# 发电机同期开关TK。
40
将手动准同期1STK开关切至“断开”位置。
41
投入# 发电机强行励磁开关。
42
待机组稳定后投入# 发电机自动励磁调整装置。
43
汇报。
值长： 班长： 监护人： 操作人：
