分离式立交桥盖梁施工方案.doc

分离式立交桥盖梁施工方案：

本桥共有墩台盖梁6片，桥台盖梁在回填土至盖梁底标高后做底模施工,桥墩盖梁采用满堂支架施工。
一、施工方法
1、待同排立柱完成并检验合格后，即可开始盖梁的施工，把柱顶凿毛并调整好柱顶予留钢筋，准确放样出盖梁中心线，并标出各柱顶高。架立盖梁支架，安装盖梁底模。
2、盖梁钢筋先在加工场加工成型，并经监理检查合格，绑扎钢筋时，按图纸所示定好钢筋位置，钢筋绑扎时在钢筋骨架底层垫以一定数量的塑料垫块，以保证保护层厚度，并注意予埋钢筋的位置。
3、钢筋绑扎好后，安装完侧模，经监理检查合格后，即可开始盖梁砼的浇筑，盖梁砼采用吊车垂直运输，砼浇筑前应先适量洒水湿润柱顶砼。
砼浇筑采用水平分层方法进行，分层厚度控制在30cm以内,在浇筑第二层砼时，第一层砼应保持尚未初凝，以防出现冷缝现象，影响外观质量，振捣盖梁砼时，应注意钢筋密集部位砼的捣实，砼密实标志是砼停止下沉，不再冒出气泡，表面平坦、泥浆、拔出振动棒时应徐徐拔出，禁止停振后把棒拔出，以免砼出现空洞，严禁过振或漏振。
砼浇筑时，应派专人检查和测量支架与模板的支立情况，如有变形、移位或沉陷等现象，应立即停止浇灌，待查明原因校正处理完成，浇至盖梁顶面设计标高，然后将梁体顶面收光抹平。
垫石砼在盖梁完成后三天即可支模，浇筑垫石砼应把垫石位置的盖梁砼凿毛洗净，注意严格控制垫石的标高、尺寸和平面位置。
4、待盖梁砼终凝后，即开始洒水养生，根据气候情况，侧模可在24~36h以后拆除，拆模后立即用麻袋复盖洒水养生，养生时间不少于7d，底模的拆除要等到砼强度达到设计标准强度的75%以后方可进行，拆模时避免重撬、硬砸损伤帽梁砼表面，拆模后及时对盖梁进行质量验收。

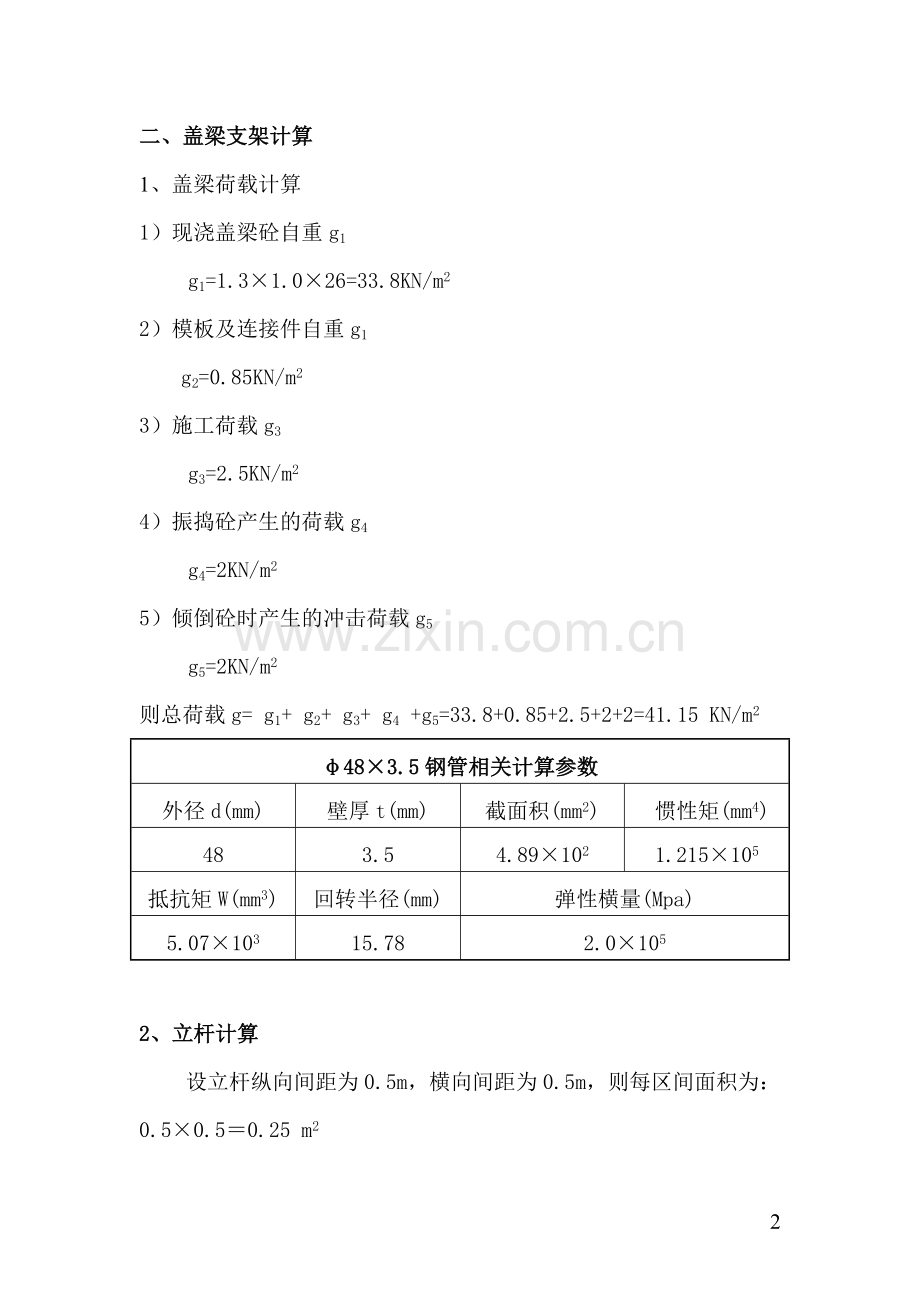

二、盖梁支架计算
1、盖梁荷载计算
1）现浇盖梁砼自重g1
g1=1.3×1.0×26=33.8KN/m2
2）模板及连接件自重g1
g2=0.85KN/m2
3）施工荷载g3
g3=2.5KN/m2
4）振捣砼产生的荷载g4
g4=2KN/m2
5）倾倒砼时产生的冲击荷载g5
g5=2KN/m2
则总荷载g= g1+ g2+ g3+ g4 +g5=33.8+0.85+2.5+2+2=41.15 KN/m2
φ48×3.5钢管相关计算参数
外径d(mm)
壁厚t(mm)
截面积(mm2)
惯性矩(mm4)
48
3.5
4.89×102
1.215×105
抵抗矩W(mm3)
回转半径(mm)
弹性横量(Mpa)
5.07×103
15.78
2.0×105

2、立杆计算
设立杆纵向间距为0.5m，横向间距为0.5m，则每区间面积为：0.5×0.5＝0.25 m2
每根立杆承受的荷载为：
N=41.15×0.25=10.29KN
钢管规格为φ48×3.5
钢管面积：A=489mm2
钢管回转半径г=15.78
横杆步距按1.5设置
1500
15.78
L
г
长细比入= = =95
查钢结构轴心受压构件弯曲系数表
10.29×103
0.552×489
得弯曲系数φ=0.552
N
φΑ
立杆应力δ= = =38.1Mpa<[δ]=215Mpa
[δ]为钢材容许应力设计值
3、整体稳定性计算（不计风力）
盖梁支架最高为8.5m，现以8.5m为例计算，盖梁最大横坡2%，则夹角α=arctg0.02=1.15°。
水平分力： Q=F·sinα（F-荷载重）
垂直力：P=F
则倾覆力矩：M倾=Q·h=F·sinα·8.5
1
2
1
2
稳定力矩：M稳= ·P·b= × P×10=5P=5F （b=10、盖梁长的一半）
倾覆稳定安全系数：
5F
F·sinα·8.5
M稳
M倾
K= = = 29.3＞1.4
则整体稳定满足要求。
三、地基处理方法：
桥下原地基均为亚粘土、亚砂土，局部有沟穴，地表土承载力约110kpa左右，处理时对地基松软部分予以挖除并换填合格的亚粘土和亚砂土，用18t压路机予以压实，压实度不小于93％，再填以8cm厚石粉，石粉设横坡，以便向两侧排水，在石粉上均匀洒水，再用18t压路机碾压不少于4遍。在石粉上铺设5cm厚C10砼,砼须设1％—2％的横坡以利排水，地基处理范围和地基处理结构见附图，处理完后的地基其承载力不小于400kpa。
四、钢管支架的搭设
1、在地基处理好后，按照钢管的搭设密度，在钢管中心对应的基础上铺设好3cm厚木板，木板下面平整，若有空隙须填平，以保证受力均匀，在木板上安放钢管底托，然后布设立杆、水平杆和剪力撑。立杆与立杆采用对心连接，水平杆与立杆采用管扣连接，钢管支架到顶后在立杆上安装顶托,支架纵横向设置剪刀撑，顶部设单向风缆(靠墩方向)，以增加其整体稳定性。钢管支架搭设技术要求如下：
1）立杆安装应保证其垂直度，不得用有腐蚀破损的弯管作立杆。立杆接头应用专用扣件，接头处钢管需密贴；
2）拧紧所有结点处的卡扣螺母，卡扣不得松动，更不得缺卡扣；
3）无论横桥向还是顺桥向，钢管接头需错开布置，使同一步或每一跨的接头不超过该断面钢管总数的1/2；
4）木板要密贴地面，底托密贴木板；
5）所有竖杆间距误差不大于5cm，水平杆间距误差不大于8cm。
6）支架的顶托部分的自由端长度不能超过50cm，否则应以钢管横杆连系成整体。
7）支架安装完毕后，应对起平面位置、顶部标高、节点联结及纵横向稳定性进行全面检查，符合要求后，方可进行下一工序。
2、支架顶纵梁和横梁搭设
支架顶部安设15cm×15cm×2.5m方木横梁，横梁上为9cm×9cm方木纵梁，纵梁上铺大块底模，底模下垫木楔，以方便拆除支架和模板。
3、支架预拱度的确定：因支架的弹性变形和地基的沉降等因素，因此支架的架设时应予留一定的预拱度，预拱度按经验估取1cm，即在两柱中点设1cm上拱,以折线布置。

盖梁施工工艺流程图
测量放线
监理检查
安装底模
立支架
钢模加工
绑扎钢筋
钢模加工
安装侧模
监理检查
浇筑砼
拌制砼
养护
制取试件
拆模
外观检查
监理签认
养护

钢筋加工及安装实测项目

检 查 项 目
允 许 偏 差(mm)
受力钢筋
间距
两排以上排距
±5
同排
±10
箍筋、横向水平钢筋
0，-20
钢筋骨架
尺寸
长
±10
宽、高
±5
弯起钢筋位置
±20
保护层厚度
±5

注：本图尺寸皆以厘米为单位
60 150 60
1%
1%
石粉8cm
素土压实
排水沟
A—A 断 面
C10砼5cm

A
A
1160
60
150
60
·
·
平 面
340
340
地基处理示意图

·
