　图元选择
教学目的：
１. 学习在草绘中选择图元。
２. 学习在实体中选择图元。
重、难点：
掌握不同图元的选择技巧
一、 选择草绘图元
草绘完成后，可能要对图元的几何、尺寸、约束进行修改，那就要对图元进行选择。
１. 单独选择图元时，可以直接单击左键选取，如果要多选，同时按住“ctrl”键点选。
２. 对于复杂的图形，可以通过“过滤选择”进行框选，快速选取所需图元。单击右下角过滤选择框，选择“尺寸”，结果如下图：

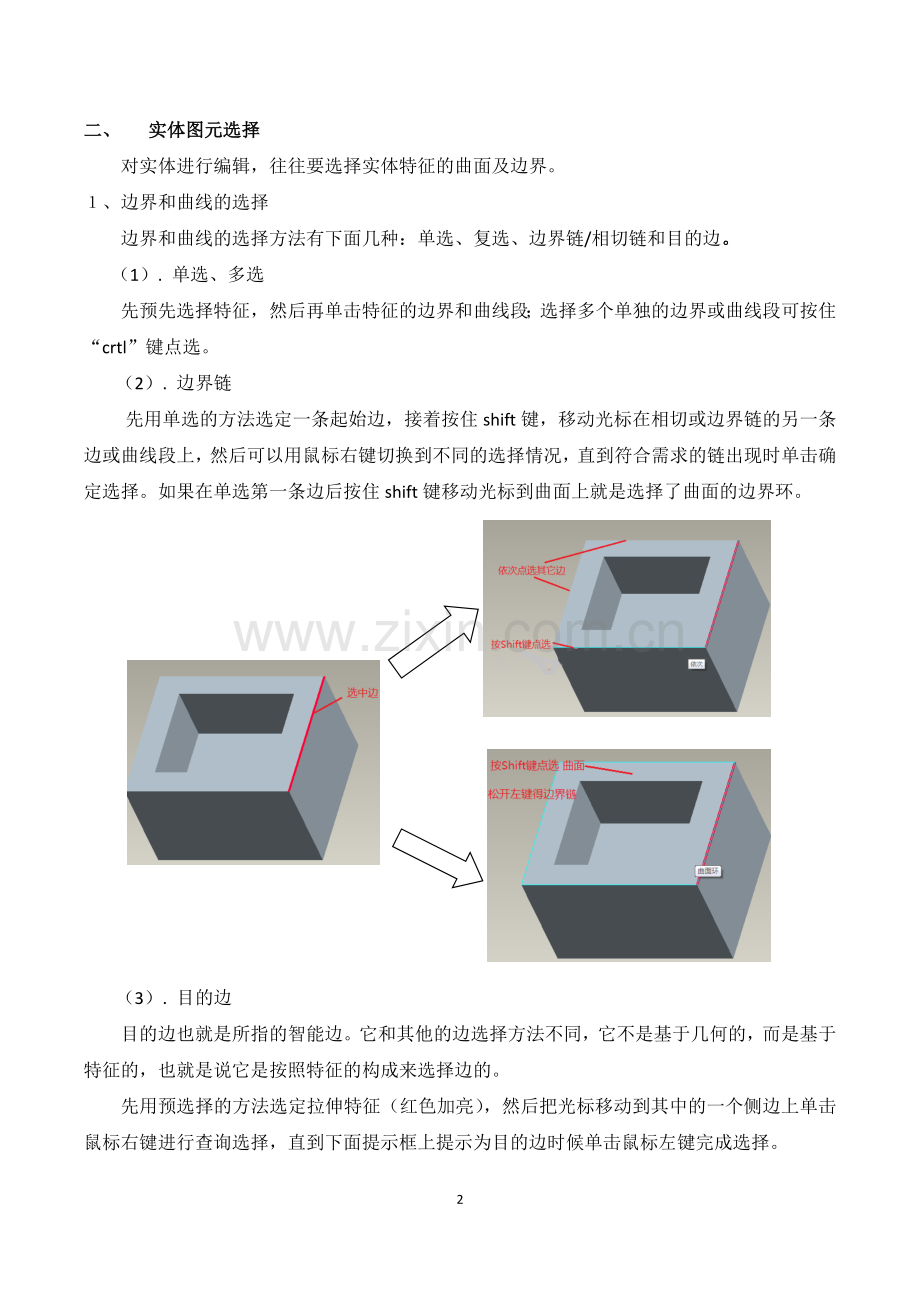

二、 实体图元选择
对实体进行编辑，往往要选择实体特征的曲面及边界。
１、边界和曲线的选择
边界和曲线的选择方法有下面几种：单选、复选、边界链/相切链和目的边。
（1）. 单选、多选
先预先选择特征，然后再单击特征的边界和曲线段；选择多个单独的边界或曲线段可按住“crtl”键点选。
（2）. 边界链
先用单选的方法选定一条起始边，接着按住shift键，移动光标在相切或边界链的另一条边或曲线段上，然后可以用鼠标右键切换到不同的选择情况，直到符合需求的链出现时单击确定选择。如果在单选第一条边后按住shift键移动光标到曲面上就是选择了曲面的边界环。

（3）. 目的边
目的边也就是所指的智能边。它和其他的边选择方法不同，它不是基于几何的，而是基于特征的，也就是说它是按照特征的构成来选择边的。
先用预选择的方法选定拉伸特征（红色加亮），然后把光标移动到其中的一个侧边上单击鼠标右键进行查询选择，直到下面提示框上提示为目的边时候单击鼠标左键完成选择。
2、曲面的选择
曲面的选择方法有下面的几种：单选、多选、环形曲面、种子面、目的面和实体面。
（1）. 单选、多选
单选时，先选择特征，把光标移到要选择的面，面的边界就以蓝色相应加亮，可以用鼠标右键切换附近的特征，单击选中为止。多选时，选择方法与单选一样，只需按住ctrl选择就行了。
（2）. 环形面
环形面就是和选定的母面有公共边的所有面组成的一个面环（不包括母面）。
环形面的选择方法：按单选的方法选定一个母面，然后按住Shift键移动到母面的一条边界上，会看到该母面的环形面会以蓝色加亮显示，这时候单击鼠标左键曲面选择完成。

（3）. 种子面
种子面选择时，先选择一个种子和一些边界面然后扩散。例如：选择下面壳体的所有内表面，那么选择的过程是：用单选的方法在内表面上选定一个种子面（种子面是目的面集中的一个），然后按住shift键，选择完所有的边界面，在选择的过程中可以松开shift键来查看选择的结果，结果不对可以重新按住shift键接着选择边界面。（注意：边界面要形成一个封闭环，这样才能把种子面限定在一点区域内）。

（4）. 目的面
目的面也就是所指的智能面与目的边相似，它是按照特征的构成来选择面的，比如拉伸特征的所有侧曲面，混合面的所有曲面片等。
目的面的选择过程：先用预选择的方法选定拉伸特征（红色加亮），然后把光标移动到其中一个侧面上单击鼠标右键进行查询选择，直到下面的信息提示为目的曲面的时候单击鼠标左键完成选择。
（5）. 实体面
实体面的选择比较简单，首先用单选的方法选定一个面，然后单击鼠标右键，在弹出的快捷菜单中选择“实体曲面”命令即可。
