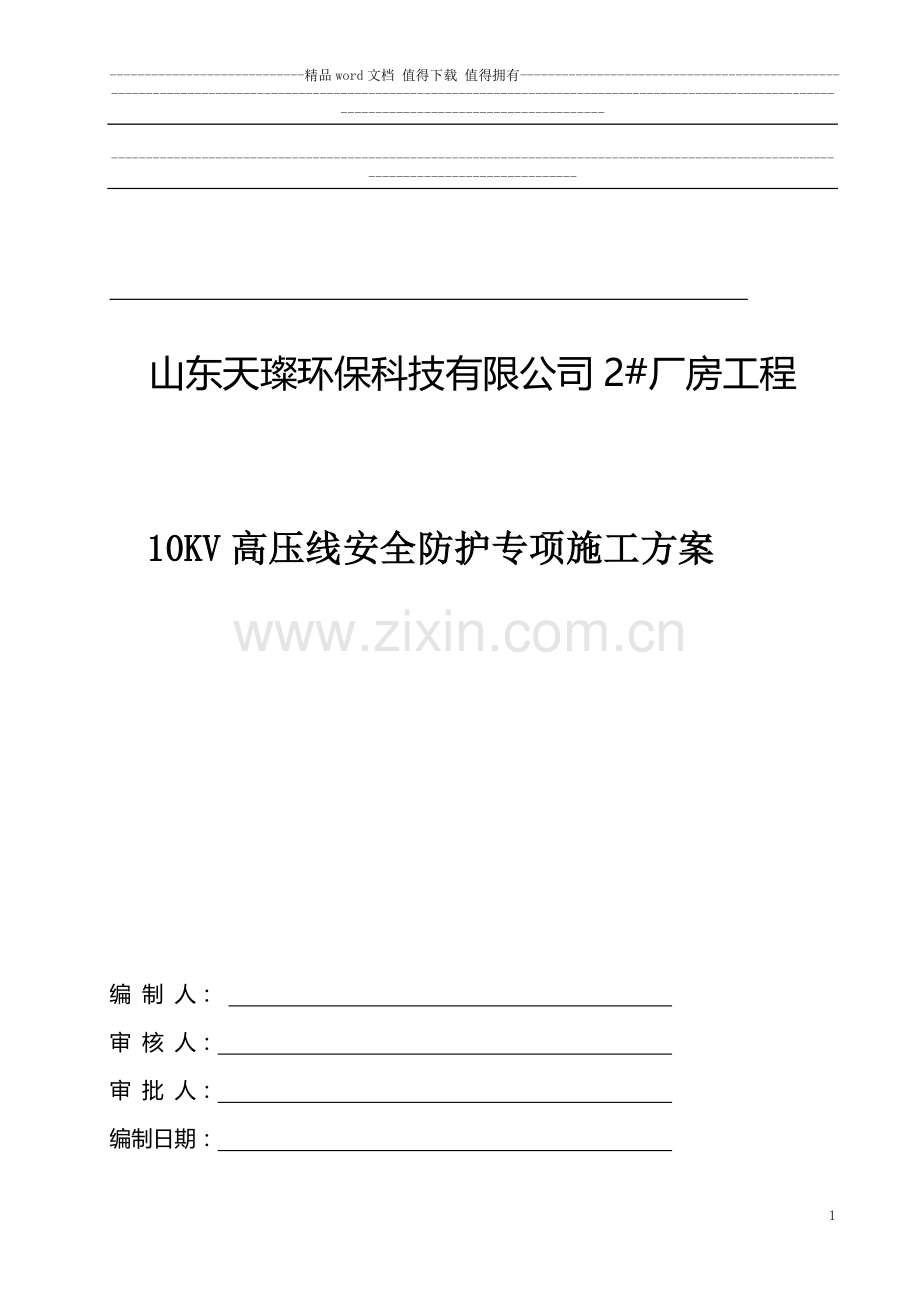

-精品word文档 值得下载 值得拥有- 山东天璨环保科技有限公司2#厂房工程10KV高压线安全防护专项施工方案 编 制 人： 审 核 人： 审 批 人： 编制日期： 山东天璨环保科技有限公司2#厂房 10KV高压线安全防护专项施工方案1、编制依据建设工程施工现场供用电安全规范（GB 50194-93）； 施工现场临时用电安全技术规范（JGJ 46-2005）； 建筑施工安全检查标准（JGJ 59-99）； 建筑施工安全技术操作规程（DBJ01-62-2002）；建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）； 集团公司有关安全生产的管理规定；2、 工程概况1、山东天璨环保科技有限公司新建2#厂房至轴为59.15m;A轴至S轴为126.35m。根据该工程的现场平面布置图,需在北面安装两台塔吊施工。(厂房内安装的另外两台塔吊不受影响)在轴的北面22米处有10m至12m高的10KV的高压绝缘线。而高压线在1#2#塔机的回转半径范围内（但是塔机吊装物料时物料距离高压线有7m的安全距离），如果在施工中塔机出现意外情况，可能会触碰高压线引发安全事故，所以为保证安全施工，故而需搭设安全防护脚手架。脚手架下部采用7m高（9m高）钢管脚手架，外挂密目安全网。上部采用竹杆架外挂竹笆防护，架体总高度分别为12米及14米。（见平面布置图）.2、防护架子搭、拆操作要点分析高压线防护架子搭设位置在2#厂房现场的北面，1#、2#塔吊回转半径范围内需搭设防护架总长度为144 m。高压线防护架子搭设工期相对与塔吊的施工工期较短，施工过程中应向当地电力主管部门申请临时停电作业，但该高压线路不可能为此长时间处于停电状态，所以在与电力主管部门协商确定停电日期后，准备充足的材料，精心组织施工力量，确保在规定的时间内完成高压线防护架的搭设工作。3 、施工现场主要危险因素分析与防范3.1、 搭、拆防护架子操作过程违章操作造成高处坠落事故。防范措施：架子工必须经过专门安全培训考核合格后方可持证上岗；施工操作前做好安全教育与交底。高空作业按要求佩挂安全带及劳动保护用品；搭、拆过程中严格执行安全技术交底，随搭（拆）随加固，不能一次性完成搭（拆）作业时，离开现场前必须做好架体临时支撑，确保架体稳定。3.2 、在高压外电线路下方搭设防护架子，竖立杆时高举竹杆触及高压线发生事故。防范措施：施工作业之前，向上级领导申请，整个搭、拆操作过程断电操作，至少应确保在防护架子最高层搭、拆操作时，必须断电操作；对工人加强安全教育，搭、拆过程中注意与高压线路保持安全距离；施工操作人员必须穿戴好劳动保护用品。3.3、防护架搭设在施工现场之外，防止无关人员攀登引发触电事故。防范措施：在架体下方距地2米范围内，使用旧竹胶板全封闭，并挂设醒目的警告标志牌，并定期安排专人巡视，确保安全。4、施工准备4.1 、技术准备搭设脚手架之前，勘察作业现场，全面熟悉现场情况，做好防护架子搭设的安全施工组织设计；脚手架作业人员必须经过相应安全、技术培训，操作人员经考试合格持证上岗，严格贯彻执行脚手架搭设工艺标准及操作规程，确保脚手架安全牢固。对操作人员做好安全技术交底，确保施工安全。4.2、 物资准备4.2.1、钢管（1）立杆：6m、4m、3m。（2）大横杆：6m。（3）斜撑、剪刀撑，6m。（4）质量标准施工中严格按照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）进行施工. 4.2.2 、竹杆所使用的竹杆,不得有裂纹,不容许腐朽、中间不得有断裂现象。4.2.3、镀锌铁丝本方案竹脚手架使用的绑扎材料主要采用10号镀锌铁丝，直径为3.5mm，抗拉强度为1000N/mm2；镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。4.2.4 、附件密目安全网及操作人员劳保用品等均应有出厂合格证、质量检测报告等，严禁使用损坏或腐朽的安全网。警告标示牌按标准规范采取现场制作或购买成品。所用竹巴必须是新购置的竹巴。4.2.5 、计划用量品 名规格数量立 杆6m120条立杆4m/3m150/150条大横杆6m500条扣件十字扣/接扣/转扣3000个竹杆6M350条密目安全网2400m2竹笆1500 m24.3、 现场准备组织人员对现场进行清除，提前对现场各种材料、管线进行转移，同时对操作工人进行安全教育，重点讲解木架子搭设过程中需要注意的安全事项，为防护架搭设做好充分准备。5 、施工部署5.1、 组织机构项目经理现场安全负责人现场技术负责人现场作业班组长操作工人5.2、 岗位职责项目经理：负责高压线防护架子搭、拆施工现场总体策划、组织、指挥与协调工作。现场安全负责人：负责编制高压线防护架子搭、拆施工专项安全方案及安全技术交底，对施工操作人员进行安全教育工作，并在操作过程对现场进行安全检查、落实各项安全措施。现场技术负责人：参与编制高压线防护架子搭、拆施工专项安全方案，负责为高压线防护架子的搭、拆施工提供技术支持。搭设作业班组长：负责操作人员劳动力的组织与协调工作，协助监督，确保安全生产。6 、搭、拆高压线防护架子安全施工要点6.1、护线架体结构形式防护架体采用两道单排钢管脚手架形式，立杆东西向间距1.5米；边侧立杆高度钢管为7或9米，立杆之间采用横杆连接，东西向设连续剪刀撑。下部为钢管脚手架，上部为竹竿脚手架。（见立面图）6.2、搭设防护架体施工程序确定立杆位置、清理现场设置脚手架基础竖立杆扫地大横杆第一步大横杆第二步大横杆临时斜支撑第三步大横杆加设剪刀撑接立杆斜撑、剪刀撑挂设安全网组织验收6.2.1、立杆基础：原土夯实且夯实后地基比周围自然地坪高150mm，然后铺设宽200mm长度不小于3米的木板,内外空间用C15砼随打随抹压光和板上平一样平.完工后按照规范要求养护。脚手架基础外1.米外各设置排水沟一道，深400X宽200砖砌水泥抹光，做好排水措施，防止积水引起脚手架下沉。6.2.2、塔设要求同钢管脚手架方案。6.2.3、组织验收:防护线架子搭设完毕并挂设安全网及警告标示后，由施工负责人召集技术、安全、搭设班组三方人员，进行外观和实测检验。检验合格后方可正式使用。6.3、拆除防护架子安全操作要点6.3.1、拆除架体时，作业区周围及进出口处，必须派有专人看护，严禁非作业人员进入危险区域，并且要注意高压线等电路设施，严禁碰触。6.3.2、严格遵循由上而下按层逐步的拆除，后绑者先拆，先绑者后拆，先拆栏杆，脚手板、剪刀撑，而后拆除大横杆、斜支撑等。6.3.3、拆杆和放杆时，必须由2-3人协同操作，拆顺水杆时应由站在中间的人将杆转向将大头顺下，握住小头尽量下递，等上方人员接到下方人员接住的通知后再放手，严禁向下抛物。6.3.4、操作人员必须佩带安全带及安全帽，拆除的全部过程中现场指挥必须负责看护全部操作人员的安全作业，拆除过程中要注意架子的缺扣、崩扣，避免踩在滑动的杆件上。6.3.5、拆除连接件必须注意，上一层立杆、水平杆未拆除时，禁止拆除下层连接件。7 、搭设高压线防护架子安全技术措施7.1 、架子工岗位要求7.1.1、 所有进场作业的架子工，都必须经专业安全技术培训，持特种作业操作证上岗作业。7.1.2、正确使用个人安全防护用品，必须着装灵便(紧身紧袖)，在高处(2m以上)作业时，必须系好安全带，脚穿防滑鞋。作业时精神要集中，团结协作、互相呼应、统一指挥、不得“走过档”和跳跃架子，严禁打闹玩笑、酒后上班。7.1.3 、架子工必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适合于登高作业者，不得参与安全防护架子搭、拆作业。7.1.4 、高压线安全防护架子要随搭设随固定，搭设未完的高压线安全防护架子，在离开作业岗位时，不得留有未固定架子体和不安全隐患，确保架子稳定。7.1.5、在搭、拆安全防护架子时，宜停电作业。在外电架空线路附近作业时，与外电架空线路的边线之间的最小安全操作距离不得小于2米。7.1.6 、风力六级以上(含六级)强风和高温、大雨、大雪天气，应停止高处露天作业。风、雨过后要进行检查，发现倾斜下沉、松扣、崩扣要及时修复，合格后方可使用。7.1.7、高压线安全防护架子搭设、拆除、维修必须由架子工负责，非架子工不准从事高压电安全防护架子操作。8.2、安全操作要点8.2.1、 高压线安全防护脚手架上部（7米或9米以上）应使用干操的 竹杆作为杆件，腐朽、折裂、枯节等易折竹杆和易导电材料不得使用。8.2.2 、立杆时必须23人配合操作。递杆(拔杆)上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员中接住杆子呼应后，方可松手。8.2.3、 纵向水平杆应搭设在立杆里侧，搭设第一步纵向水平杆时，必须检查立杆是否立正，搭设至二步时，必须搭设临时抛撑和临时剪刀撑。搭设纵向水平杆时，必须23人配合操作，由中间1人接杆、放平，由大头至小头顺序绑扎。8.2.4 、上部竹笆剪刀撑杆子不得蹩绑，应贴在立杆上，剪刀撑下桩杆应选用粗壮较大竹杆，由下方人员找好角度再由上方人员依次绑扎。剪刀撑上桩(封顶)椽子应大头朝上，顶着立杆绑在纵向水平杆上。8.2.5 、两杆连接，其有效搭接长度不得小于1.0m，两杆搭接处铁丝绑扎不少于三道。竹杆大头必须绑在十字交叉点上。相邻两杆的搭接点必须相互错开，水平及斜向接杆，小头应压在大头上边，水平杆搭接处与立杆交叉绑扎。8.2.6 、外电架空线路安全防护脚手架应高于架空线1.7m。8.2.7 、遇到两根交叉必须绑扣，绑扎材料可用扎铁丝。使用铁丝时严禁碰触外电架空线。铁丝扣不得过松、过紧，应使4根铁丝敷实均匀受力，拧扣以一扣半为宜，并将铁丝末端弯贴在竹杆外皮，不得外翘。9、 搭、拆高压线防护架子需特别注意的安全事项搭、拆防护架施工过程中必须是停电作业 。绑扎使用的铁丝严禁碰触外电架空线路，铁丝扣不得过松、过紧，应使4根铁丝敷实均匀受力，拧扣以一扣半为宜，并将铁丝末端贴在杉槁外皮，不得外翘。递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员手中接住杆子呼应后方可松手。在防护架子顶端搭设或拆除时,不得高举杆件触及高压线或越过所规定的安全距离。不得上下抛扔材料、工具，以免触碰高压线。13
