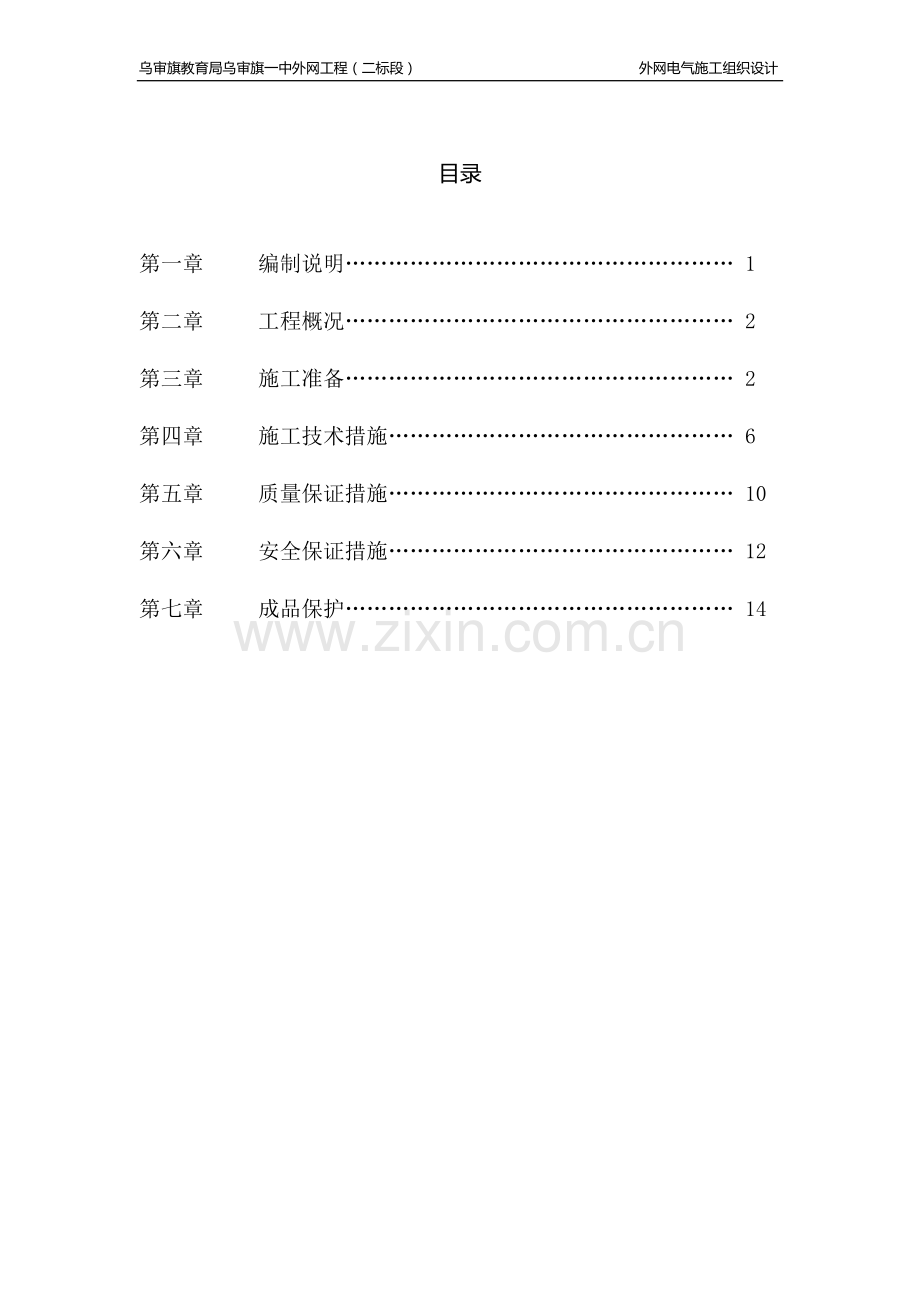

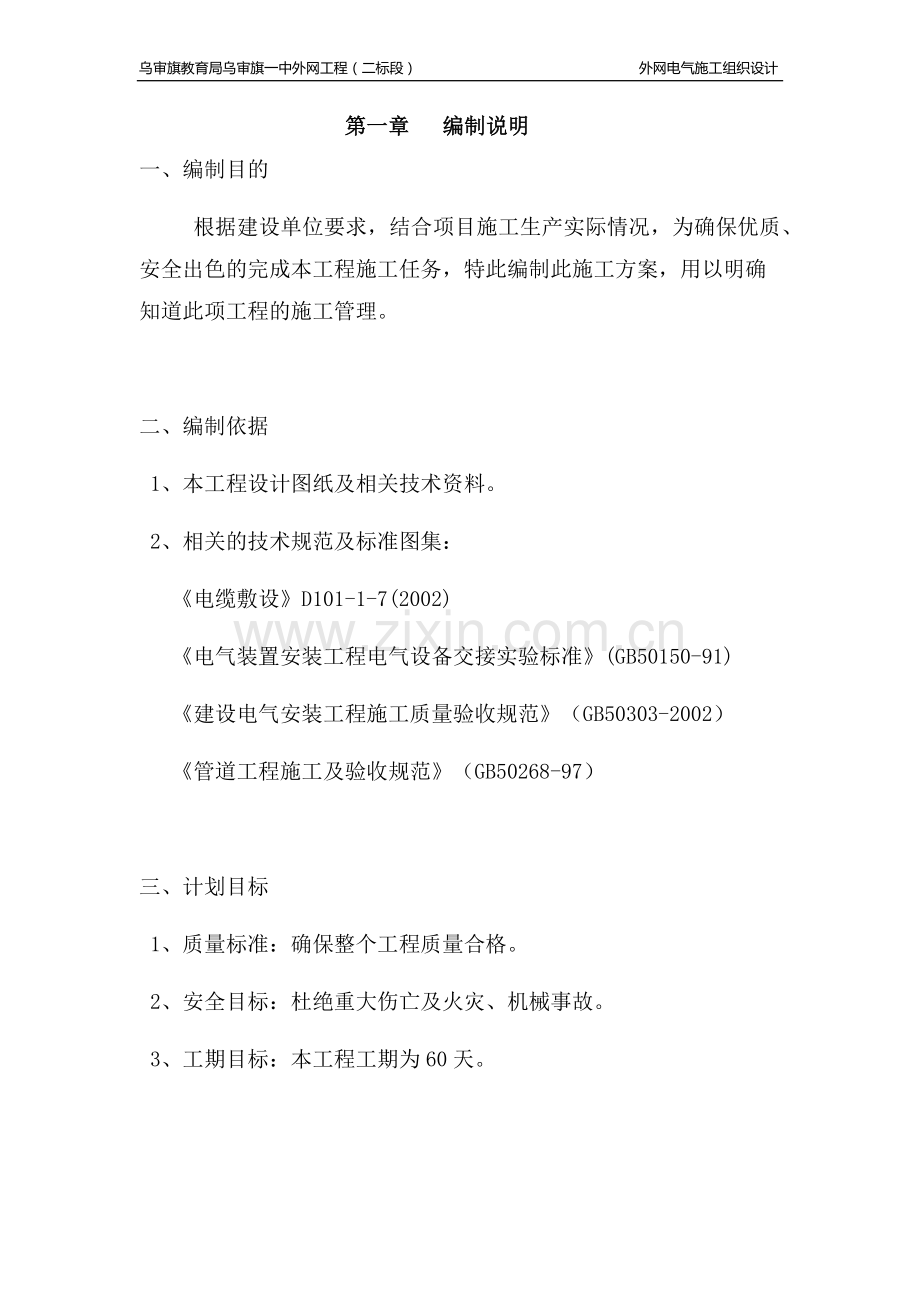

乌审旗教育局乌审旗一中外网工程（二标段） 外网电气施工组织设计目录第一章 编制说明 1第二章 工程概况 2第三章 施工准备 2第四章 施工技术措施 6第五章 质量保证措施 10第六章 安全保证措施 12第七章 成品保护 14第一章 编制说明一、编制目的根据建设单位要求，结合项目施工生产实际情况，为确保优质、安全出色的完成本工程施工任务，特此编制此施工方案，用以明确知道此项工程的施工管理。二、编制依据 1、本工程设计图纸及相关技术资料。 2、相关的技术规范及标准图集： 电缆敷设D101-1-7(2002) 电气装置安装工程电气设备交接实验标准(GB50150-91) 建设电气安装工程施工质量验收规范（GB50303-2002） 管道工程施工及验收规范（GB50268-97）三、计划目标 1、质量标准：确保整个工程质量合格。 2、安全目标：杜绝重大伤亡及火灾、机械事故。 3、工期目标：本工程工期为60天。第二章 工程概况乌审旗教育局乌审旗一中外网工程位于乌审旗嘎鲁图镇，我公司承担外网工程的第二标段，工程范围包括：挖填土、电缆管槽敷设、电缆敷设、终端头制作安装、电源箱接线等。电力系统10KV电缆敷设由市政引入，进出各子项工程强电供电电源380/220V电缆敷设、院区庭院灯。 第三章 施工准备一、作业条件 1、作业条件要求（1）、电缆线路的安装工程应按施工图进行施工。（2）、与电缆线路安装有关的建筑物、构筑物的土建工程质量应符合国家现行的建筑工程施工及质量验收规范中的相关规定。（3）、电缆安装前，土建工作应具备下列条件： a、电缆沟开挖前，土建应完成的工作必须完成、电缆沟槽线路无障碍。 b、有较宽的操作场地，施工现场干净，并备有220V交流电源。2、施工前准备（1）、各分项工程的技术准备已完成。（2）、敷设管、槽、电缆施工机具及施工用料已准备好，支架已搭设完毕，且符合安全要求。（3）、电缆线路施工方案或施工组织设计已经编制，并已审批，工程任务单已下达。（4）、电缆敷设前电缆型号、规格及长度与设计资料核对无误。（5）、电缆敷设前，应对电缆进行外观检查及绝缘电阻试验，并达到合格要求。（6）、设置临时联络指挥系统。3、 在实施阶段，应对施工现场条件作业环境需作详细描述，并进一步识别危险源。二、技术准备 1、施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全、技术交底。 2、施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算，用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。 3、电缆敷设前绝缘测试或耐压试验（1）、1KV以下电缆，用1KV兆欧表，侧线间及对地的绝缘电阻应不低于10M。（2）、施工前应对电缆进行详细检查。电缆的规格、型号、截面、电压等级等均符合设计要求，外观无扭曲，损坏等现象。（3）、多根电缆敷设在电缆槽时，应根据现场实际情况，事先将电缆的排列用表或图的形式画出来，最大限度减少电缆的交叉和混乱。三、材料准备 1、所有电缆槽及保护管应达到使用标准，其规格型号及电压登记应符合设计要求。 2、电缆应具有合格证、生产许可证、“CCC”认证标识，其规格型号及电压等级应符合设计要求。 3、电缆外观完好无损，铠装无锈蚀，无机械损伤、无明显褶皱和扭曲现象，橡套、塑料电缆外及绝缘层无老化及裂纹。 4、电缆的其他附属材料：电缆标示牌、油漆、酒精、汽油、硬脂酸、白布带、电缆头附件等均应符合要求。四、劳动力准备 1、电缆挖沟、开槽、电缆敷设需要大量工作人员，要根据电缆的数量及电缆敷设进度提前安排人员，保证现场工作时人员满足施工要求，同时对进现场人员进行安全教育培训。 2、在进入现场实施阶段应该附上具体施工作业人员清单。五、机具准备 1、根据确定的施工方案及施工进度计划，确定施工机具需用量。 2、组织施工机具设备的落实，保证按期进场。 3、主要施工机具设备的配备详见下表：第四章 施工技术措施一、电缆沟槽挖土石方 1、在平整完的场地，根据施工图纸及测量方案，用测量仪器测绘出电缆管线走向轨迹，电缆管线走向保证以后不影响其他项目施工。测量的主要技术要求符合导线长度平均边长测角中误差测回数方位角闭合导线相对闭合差800m80m201D16401/3000 2、核实测量无误后开挖土石方，挖方须保证沟槽的深度及宽度符合要求；挖出的垃圾土要堆放整齐，要保证以后敷设管、槽时无障碍；沟槽挖完要保证沟槽内平整干净无杂土。 本工程土质较好，故不考虑深度在1.5m以内的沟做放坡支撑处理，只按正常开挖放坡进行管沟开挖，施工中参照下表，按土质情况确定边坡处理。 管沟不加支撑的允许深度项次土的种类允许深度 1密实，中密有砂子和碎石类土（填充物为砂） 1m 2硬塑，可塑的粉质土及粉土 1.25m 3硬塑，可塑的粘土和碎石类 1.5m 4坚硬的粘土 2m深度在5m内的管沟边坡的最陡度（不支撑）土的类别边坡坡高（高比宽）坡顶无荷载坡顶有静载坡顶有动载中密度砂土1：1.01：1.251：1.5中密碎石类1：0.751：1.01：1.25硬塑粉土1：0.671：0.751：1.0老黄土1：0.101：0.251：0.33沟坑外形尺寸允许偏差（mm）项次项目允许偏差检验方法1标高+0，-50用水准仪检查2长、宽-0由设计中心向两边测量3边坡、偏陡不允许坡度尺检查 3、遇到障碍物（如水暖管路）时要和相关专业人员及甲方代表协商，沟通完毕后才可以施工。二、电缆管槽敷设及电缆井安装 1、敷设电缆管、槽前要核查所挖沟槽是否有缺陷，确定无误后开始敷设电缆管、槽。 2、电缆管、槽进场地后，要堆放完好，以免破损造成后期重复施工。 3、电缆管、槽敷设要按照图纸及施工工艺要求进行施工，管、槽接头要做好连接处理。 4、管、槽在沟内要摆放整齐，不允许有交叉堆积现象，坡度要掌握合适，以免以后断裂。 5、电缆管槽敷设完毕后端口处要做好封口工作，以免雨季淤泥进入管、槽内。 6、电缆井安装位置要选择合适，不要在道路及建筑物处，以免以后维修带来麻烦。 7、电缆井要按照图纸要求及现行规范施工，做好井内防水防漏工作。 8、电缆管、槽敷设完毕后，要经过甲方验收后方可回填，回填后要夯实，平整。三、电缆敷设 1、敷设电缆前复查敷设管线有无缺陷，确定无缺陷后方可施工。 2、电缆敷设前，施工人员应认真阅读与电缆敷设有关的图纸，熟悉各种设备位号、电缆路径，防止错放电缆事故的发生。 3、电缆敷设前，对敷设的电缆路径进行检验，确保敷设路径畅通，施工人员应实地认真测量长度，避免电缆余量过长或电缆不够长现象发生，对敷设完电缆应及时作好标记。 4、电缆敷设前应检查好电缆有无破损现象，电缆有无扭曲、电缆铠有无暴漏。 5、敷设时，应有专人仔细核对好电缆的型号、规格、电压等级和长度等，并作绝缘电阻测试，对敷设完电缆应及时作好标记。 6、电缆井内电缆敷设弯曲半径应该达到施工规范要求（动力低压电缆最小弯曲半径：10D，到设备处预留长度不可过短，以免以后施工麻烦。 7、电缆在管内、槽内应按要求和顺序摆放，无交叉，无弧度、无扭曲。 8、电缆敷设完毕后应该把型号、回路编号做好标记。 9、所有接线端子均采用紧压铜端子，端子需与电缆线蕊截面相匹配，铜端子的压接采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。电缆终端制作好，与配电柜连接前要进行绝缘测试。以确认绝缘强度符合要求。同时电缆要做好回路标志和相色标志。电缆的裁剪长度要合适，保证电缆与配电柜母线或接线端子连接后不产生过大的机械应力。连接前，对搭接面进行情节处理，同时涂抹适量的电力复合脂，紧固力矩符合建筑电气工程施工质量验收规范（GB50303-2002），确保连接和导电性能可靠。第五章 质量保证措施一、质量保证体系 1、项目经理对工程质量、施工过程控制负全面责任。 2、施工技术负责人协助项目经理对工程质量、施工过程负责。 3、工长对分管的分项、分部工程质量负责，并坚持在现场坐镇监督施工。 4、专职质量检查员负责工程质量的监督、验证。 5、施工班组的质量检查员负责施工质量的自检。二、质量保证措施 1、不断提高安全员质量意识，加强全面质量管理。 2、贯彻实施ISO 9002质量管理和质量保证标准，健全质量保证体系，确保施工质量处于受控状态。 3、严格执行质量管理制度，切实形式质量控制权、质量否决权。 4、坚持“自检、工序交接检”及专业质量检查制度。 5、坚持质量分析会制度。对施工中发生的不合格品，分析其产生的原因，制定纠正措施，并进行修正、验证；为防止潜在的不合格品发生，消除原因，应制定预防措施，并贯彻实施。 6、做好材料和设备的质量控制。三、质量标准（一）、主控项目1、电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。2、电缆保护管、槽无断裂、缺边等缺陷。（二）、一般项目1、电缆最小允许弯曲半径应符合质量验收规范规定。2、电缆与管道的间距应符合质量验收规范要求。3、敷设在电缆、井内和穿越不同防火区的电缆桥梁架处、电缆管道处，按设计要求，有防火隔断措施。4、电缆固定电缆排列争气，少交叉；当设计无要求时电缆支持点间距不大于质量验收规范规定。5、电缆穿管前，应清楚管内杂物和积水。管口应有保护措施，不进入接线盒的垂直管口穿入电缆后，管口应密封。6、电缆的首端、末端和分支处应设标志牌。第六章 安全保证措施一、安全保证体系（一）、项目经理对施工安全负全面责任。（二）、工长对分管的分项、分部工程的施工安全负责。（三）、专职安全检查员负责施工安全监督。（四）、施工班组的兼职安全员负责施工安全的自检与监督。二、安全保证措施 1、施工中的安全技术措施，应遵守现行有关安全技术规程的规定。对重要工序还要编制安全技术措施，经主管部门批准后方可执行。 2、架设电缆盘的地面必须平实，支架必须采用有底平面的专用支架，不得用千斤顶代替。 3、采用撬杠撬动电缆盘的边框敷设电缆时，不要用力过猛；不要将身体伏在撬棍上面，并应采取措施防止撬棍脱、折断。 4、人力拉电缆时，用力要均匀，速度要平稳，不可猛拉猛跑，看护人员不可站于电缆盘的前方。 5、敷设电缆时，处于电缆转向拐角的人员，必须站在电缆弯曲半径的外侧，切不可站在电缆弯曲度的内侧，以防挤伤事故发生。 6、敷设电缆时，电缆过管处的人员必须做到：接迎电缆时，施工人员的眼及身体的位置不可直对管口，防止挫伤。 7、拆除电缆盘木包装时，应随时拆除随时整理，防止钉子扎脚或损伤电缆。 8、人工滚动运输电缆盘时要做到：（1）、推盘的人员不得站在电缆盘的前方，两侧人员站位不得超过电缆轴心，防止压伤事故发生。（2）、电缆盘上下坡时，可采用在电缆盘中心穿孔钢管，在钢管上拴绳拉放法，但必须放平稳，缓慢进行。为防止电缆滚坡，中途停顿时，要及时在缆盘地面与地坪之间加锲制动。人力滚动电缆盘时，路面的坡度不宜超过15。 9、在已送电运行的变电室内进行电缆敷设时，必须做到电缆所进入的开关柜停电；施工人员操作时应有防止触及其他带电设备的措施(如采用绝缘隔板隔离)；在任何情况下与带电体操作安全距离不得小于1m（10KV以下开关柜）；电缆敷设完毕，如余度较大，应采取措施防止电缆与带电体接触（如绑扎固定）。 10、电缆头制作安装时，操作人员应穿长袖上衣和长裤，戴手套和护目眼镜，戴脚套。 11、热缩电缆头制作时，注意加热时周围无易燃易爆物品。 12、使用电气设备、电动工具要有可靠的保护接地（接零）措施。 13、各种气瓶的存放，要距离明火10m以上，挪动时不能碰撞，氧气瓶不能和燃气瓶同放一处。 14、施工现场配备4Kg灭火器两具，用桶装若干水和沙子。 15、专职的质安员每天现场检查，监督。第七章 成品保护一、电缆管、槽的成品保护 1、电缆保护管、槽运输中防止颠簸碰撞。 2、电缆保护管、槽进入场地要求集中摆放，堆放数量不可超限。 3、电缆及附件的运输、保管，除应符合本节要求外，当产品有特殊要求时，尚应符合产品的要求。 4、在运输装卸过程中，不应使用电缆及电缆盘受到损伤，禁止将电缆盘直接推上推下，电缆盘不应平放运输和平放贮存。 5、运输及滚动电缆盘前，必须检查电缆盘的牢固性。 6、电缆及附件如不及时安装，应按下列要求贮存：（1）、电缆应集中分类存放，盘上应标明型号、规格、电压、长度。电缆盘间应有通道，地基应坚实（否则盘下应加垫），易于排水；橡胶套电缆应有日晒措施。（2）、电缆附件与绝缘材料的防潮包装应密封良好，并置于干燥的室内。 7、电缆在保管期间，应每3个月检查一次，木盘应完整，标志应齐全，封端应严密。如有缺陷应及时处理。二、电缆头的成品保护 1、制作电缆头时，对易损件要轻放，操作时要小心，防止破坏电缆头的瓷套管等易损件。 2、在紧固电缆头的各处螺丝时，防止用力过猛损坏部件。 3、固定电缆时要垫好橡皮或铅皮。 4、电缆头制作完毕后，立即安装固定送电运行，暂不能送电或有其他作业时，对电缆头加木箱给予保护，防止砸、碰。
