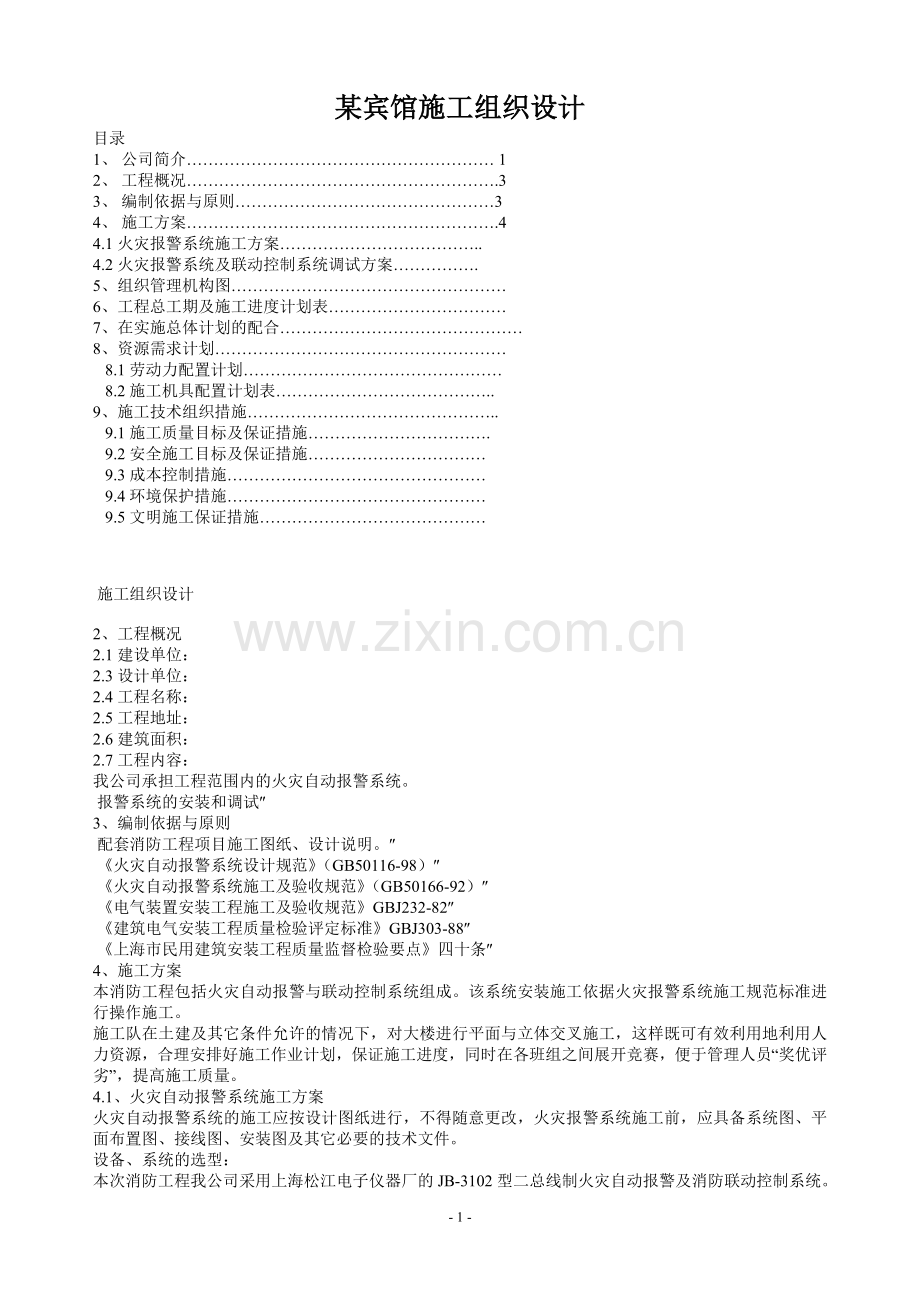

某宾馆消防报警施工组织设计.doc

某宾馆施工组织设计目录1、公司简介12、工程概况.33、编制依据与原则34、施工方案.44.1火灾报警系统施工方案.4.2火灾报警系统及联动控制系统调试方案.5、组织管理机构图6、工程总工期及施工进度计划表7、在实施总体计划的配合8、资源需求计划8.1劳动力配置计划8.2施工机具配置计划表.9、施工技术组织措施.9.1施工质量目标及保证措施.9.2安全施工目标及保证措施9.3成本控制措施9.4环境保护措施9.5文明施工保证措施施工组织设计2、工程概况2.1建设单位：2.3设计单位：2.4工程名称：2.5工程地址：2.6建筑面积：2.7工程内容：我公司承担工程范围内的火灾自动报警系统。报警系统的安装和调试3、编制依据与原则配套消防工程项目施工图纸、设计说明。火灾自动报警系统设计规范（GB50116-98）火灾自动报警系统施工及验收规范（GB50166-92）电气装置安装工程施工及验收规范GBJ232-82建筑电气安装工程质量检验评定标准GBJ303-88上海市民用建筑安装工程质量监督检验要点四十条4、施工方案本消防工程包括火灾自动报警与联动控制系统组成。该系统安装施工依据火灾报警系统施工规范标准进行操作施工。施工队在土建及其它条件允许的情况下，对大楼进行平面与立体交叉施工，这样既可有效利用地利用人力资源，合理安排好施工作业计划，保证施工进度，同时在各班组之间展开竞赛，便于管理人员“奖优评劣”，提高施工质量。4.1、火灾自动报警系统施工方案火灾自动报警系统的施工应按设计图纸进行，不得随意更改，火灾报警系统施工前，应具备系统图、平面布置图、接线图、安装图及其它必要的技术文件。设备、系统的选型：本次消防工程我公司采用上海松江电子仪器厂的JB-3102型二总线制火灾自动报警及消防联动控制系统。消防控制室具有以下功能：接受火灾报警，发出火灾警报，打开着火层及相邻上下一层的警铃。工艺流程：管内布线：1.火灾自动报警系统的布线应符合现行国家标准电气装置工程施工及验收规范的规定。2.火灾自动报警系统布线时，应根据现行国家标准火灾自动报警系统设计规范的规定，对导线的种类、电压等进行检查。3.管内或线槽的穿线应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。4.不同系统，不同电压等级，不同电流类别的线路不应穿在同一管内或线槽的同一槽孔内。5.导线在管内或线槽内，不应有接头或扭结，导线的接头应在接线盒内焊接或用端子连接。6.敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。7.管路超过下列长度时，应在便于接线处装设接线盒：1)管子长度每超过45m，无弯曲时。2)管子长度每超过30m，有一个弯曲时。3)管子长度每超过20m，有二个弯曲时。4)管子长度每超过12m，有三个弯曲时。8.管子入盒时，盒外侧应套锁母，内侧面应装护口，在吊顶内敷设时，盒的内外侧均应锁母。9.在吊顶内敷设各类管路和线槽时,宜采用单独的卡具吊装或支撑物固定。10.线槽的直线段应每隔1.0-1.5m设置吊点或支点，在下列部位也应设置吊架或支点。1)线槽接头处。2)距接线盒0.2m处。3)线槽走向改变或转角处。11.吊装线槽的吊杆直径不应小于6mm。12.管线经过建筑物的变缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨越变形缝的两侧面应固定，并留有适当余量。W13.火灾自动报警系统导线敷设后，应对每回路的导线用500V的兆欧表测试绝缘电阻，其对地绝缘电阻值不应小于20M火灾探测器的安装1.点型火灾探测器安装位置应符合下列规定：1)探测器至墙壁、梁边的水平距离不应小于0.5m。2)探测器周围0.5m内，不应有遮挡物。3)探测器至空调送风口边的水平距离不应小1.5m，至多孔送风顶棚孔口的水平距离不应小于0.5m。4)在宽度小于3m的内走道顶棚上设置探测器时，宜据中布置。感烟探测器安装间距不应超过15m，探测器距墙的距离不应大于探测器安装间距的一半。5)探测器宜水平安装，如必须倾斜安装时，倾斜角不应大于452.探测器的底座应固定牢靠，其导线连接必须可靠压接或焊接。当采用焊接时，不得使用带腐蚀性的助焊剂。3.探测器的“+”线应为红色，“-”线应为蓝色，其余线应根据不同用途采用其它颜色共分，但同一工程中相同用途的导线颜色应一致。4.探测器底座的外接导线应留有不小于15cm的余量入端处应有明显志。5.探测器底座的穿插线孔宜封堵，安装完毕后的探测器底座应采取保护措施。6.探测器的确认灯，应面向便于人员观察的主要入口方向。7.探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。手动火灾报警按钮的安装1.手动火灾报警戒按钮应安装在墙上距地（楼）面高度1.5m。2.手动火灾报警按钮应安装牢固，并不得倾斜。3.手动火灾报警按钮的外接线导应留有不小于10cm的余量，用在其端部应有明显标志。火灾报警控制器的安装1.火灾报警控制器（以下简称控制器）在墙上安装时，其底边距地（楼）面高度不应小于1.5m，落地安装时，其底边宜高出地坪0.1-0.2m。2.控制器应安装牢固，不得倾斜，当其安装在轻质墙上时，应采取加固措施。3.引入控制器的电缆或导线应符合下列要求：1)配线应整齐，避免交叉，并应固定牢靠。2)电缆芯线和所配导线的端部均应标明编号，并与图纸一致，字迹清晰，不易退色。3)端子板的每个接线端，接线不得超过两根。4)电缆芯和导线应留有不小于20cm的余量。5)导线应绑扎成束。6)导线引入线穿线后，在进线管处应封堵。4.控制器的主电源引入线，应直接与消防电源连接，严禁使用电源插头，主电源应有明显标志。5.控制器的接地应牢固，并有明显标志。消防控制设备的安装1.消防控制设备在安装前，应进行功能检查，不合格者不得安装。2.消防控制设备外接导线的端部，应有明显标志。3.消防控制设备盘（柜）内不同电压等级，不同电流类别的端子应分开，并有明显标志。系统接地装置的安装：1.工作接地线应采用铜芯绝缘导线或电缆,不得用镀锌扁铁或金属软管。2.由消防控制室引至接地体的工作接地线，通过墙壁时，应穿入钢管或其它坚固的保护管。3.工作接地线与保护接地线必须分开，保护接地导体不得用金属软管。系统试运行1、自动报警系统的调试，是在建筑内部装修和该系统安装全部结束后进行。2、首先对原已安装的设备、线路进行检测，在确认一切正常后再进行下一步调试工作。分别对新安装的探测器、控制模块、报警装置、消防控制设备等逐个进行单机通电检查。3、报警系统通电后，按国标GB4717的有关规定进行下列功能检查a)火灾自动报警系统自检功能b)消音、复位功能c)故障报警功能d)火警优先功能e)报警记忆f)电源自动切换g)对探测器逐个进行试验，其动作应准确无误h)连续运行120H无故障i)填写调试报告4、消防报警系统在安装工程完毕后进行试运行，通过试运行来检验设备的质量，检验设计的合理性和安装施工的质量，从试运行中发现问题并加以排除，使工程和设备达到设计要求的各项技术指标和性能，保障人民生命和财产的安全，为此我们准备用较大的精力、较多的劳动力和齐全的调试器具，高度重视调试工作，尽量做到一次试运成功。5、试运方案的内容：试运方案是指导试运的依据，根据工程齐备的具体内容和验收规范的有关规定，认真编制，具体内容如下：试运行的目的、范围试运行应具备的条件试运前的各项准备工作试运的步骤和操作方法试运过程中出现的问题和应采取的对策安全措施试运所需的工具仪器仪表材料试运人员的组织和分工6、试运工作是一项技术性很强而又比较复杂的工作，又是确保安装工程良好使用功能的关键工作，我们要求对每道工序的安装和调试质量负责保证，尤其是对关键设备复杂齐备或重要部位，我们掌握第一手资料的同时，及时对策，保证试运成功。应具备的技术资料：制造厂产品合格证、产品说明书隐蔽工程验收记录配线安装记录电气线路安装绝缘测试记录配管及管内穿线分项工程质量检验评定表；4.2、火灾自动报警系统及其联动控制系统调试方案1）、调试前应具备以下条件：建筑内部装修和系统施工已结束，调试开通前必须具备如下文件：火灾自动报警系统框图设置火灾自动报警系统的建筑平面图设备安装技术文件变更设计部分的实际施工图及变更设计证明文件安装验收单设备的使用说明书调试程序或规程调试人员的资格审查和职责分工2）、调试的内容和要求：探测器和手动报警按钮逐个进行检查报警控制器自检火灾警报装置检查消防控制设备单机检查火灾报警控制器联动调试3）、系统组件的调试检查探测器的检查：烟感探测器用喷烟试验，探头指示灯亮，并返回信号给主机，编码正确即可。温感探测器用加温试验。火灾报警控制器自检功能检查：消音、复位功能；故障报警功能；火灾优先功能；报警记忆功能；电源自动转换和备用电源的自动充电功能。4）、调试后要达到的功能：火灾报警控制器：控制器控制区域及报警区域正确。手动报警按钮：控制器能显示特殊、明确显示标志。楼层显示器：显示明显，观察方便，报警声音宏亮报警逻辑关系正确。消火栓按钮：控制室显示正确。水流指示器，安全信号阀：控制室显示动作信号正确，显示标志明显。消防水泵启、停控制功能：消防控制室手动或自动启、停泵控制功能齐全，具有水泵运行、电源等反馈信号。自动喷水灭火联动控制功能：压力开关、水力报警动作正确可靠。5、施工组织管理机构图6、工程总工期及施工进度计划表我司将严格按照业主对消防工程的施工工期要求进行施工进度计划的编制，在配合总包总体进度计划安排的情况下，分阶段编制进度计划表报有关单位审批，保证本消防工程按计划完成。7、在实施总体计划上的配合我公司在进场施工时，将认真履行与业主所签订的合同，在管理和总体计划上与总包单位和其它分包间积极配合，在服从大局的前提下，搞好消防安装施工。在施工场地内，服从总包单位所制定的一系列规章制度和各项安全措施，按时出席由业主或监理单位召集的各种会议。指定专人代表我公司出面协调与总包单位及其它分包间产生的一系列问题，凡是单位属下工人间发生的纠纷或各项配合上的问题，应通过该专人与各单位的现场负责人进行协调。与强电施工单位认真交底，安排好现场施工用电。对报警控制中心和泵房的动力用电，应将消防规范所规定的用电情况及早与强电施工单位通报，以便于预埋或预制。与暖通施工单位配合做好风机和空调消防联动工作。与电梯安装单位配合做好电梯迫降联动工作。若与各分包单位在配合协调上出现问题，应请总包单位出面协调。若遇总包单位也无法解决问题，则请业主负责人进行裁决。8、资源需求计划8.1、劳动力配备计划1)本工程工种分电工、调试技术人员、辅助工等，根据施工进度计划安排。电系统施工人员由一个综合电工班组成，人员安5人；调试组人员由厂家配合我方技术人员共同组成，技术人员为3人，辅助工人员安排3人,总计施工人员在11人（不含二级管理人员在内）。2)具体人员进场的时间，要依现场的实际情况分期分批到位；特殊情况下或工期特殊要求，可调到公司机动班组，人员在20人左右，确保工期与施工质量。劳动力分工种按需计划表天数工种第110天第1020天第2030天第3040天电工2人5人5人5人辅助工4人5人5人5人调试技术员0人0人0人3人8.2、主要施工机具配置计划表序号名称型号规格单位数量备注1冲击电钻ZIJ-16只32交直流电焊机台23手持角向磨光机150MM台24砂轮机300MM台35台钻3KW台26兆欧表ZC25-3只27对讲机只48测试设备套19脚手架等其他设备适量9、施工技术组织措施9.1、施工质量目标及保证措施本工程质量目标：本工程项目施工过程中，严格按照国家现行的建筑安装工程施工规范、质量评定标准和国务院2000年1月31日发布的建设工程质量管理条例规定进行验收，确保工程质量合格率100%，优良率95%，安装质量确保总包单位的总体质量验收标准。施工质量保证措施：1)建立由项目经理负责，各工种共同参加的质量保证体系，坚持做到谁施工谁负责质量的原则。2)严格按设计图纸及国家现行有关施工标准和规范施工。3)规范作业程序，严格作业纪律，提高质量控制和保证能证能力，从而使施工质量的全过程处于受控状态。4)坚持定期质量检查制度，坚持技术复核制度，坚持材料进场检验制度。5)严格执行自检、互检、专检的“三检制”，对重要部位设质量控制点，上道工序未经检验合格，下道工序不得施工。6)技监部门认真做好质量评定工作，严格按建筑安装工程检验评定标准进行评定验收。7)实行班前质量交底制度，各工种施工员在布置任务时，应强调施工的质量要求，并在施工日记上备案，确保按图施工和符合施工规范要求。要强调持证上岗，重要部位，重要工序必须是持有操作证的施工人员操作。8)严格遵守本公司的各项质量管理制度，包括：图纸会审、设计交底制度；施工组织设计编制、审批、执行制度；设计变更、技术核定制度；工程关键、疑难点技术、质量交底制度；甲方、监理、总承包方联合验收制度；分部、分项工程技术复核、隐蔽工程验收制度；工程物料质量验收制度；分部分项检验和试验制度；竣工图编制、技术资料归档制度；交工验收制度；回访维修制度；施工阶段质量控制流程图施工材料质保措施：为了保证设备安装工程的设备、材料质量符合规定的要求，满足安装工程的需要，对材料设备的采购、进货检验和试验以及储存、搬运等主要环节，进行如下控制：1)采购的材料、设备必须符合设计、技术要求，符合国家标准、规范。2)进货检验和试验：料进库后，先进行材料分类；材料专职检验人员和仓库保管人员，共同验证入库的材料名称、型号、规格、数量与验收单是否相符，并进行外观质量检验和尺寸检验，是否满足规范技术要求。施工材料进场质保体系图9.2、安全施工目标及保证措施安全目标：安全无工程质量事故，无重大设备、人身伤害认真贯彻“安全第一，预防为主”八字方针，加强全过程全员的安全生产思想教育，全面推行安全系统工程，制定全员生产责任制，明确责任，把安全生产工作落实到个人。安全施工保证措施1、遵守科技站安全管理的各项规定2、定期召开会议对工人进行安全交底工作。3、遵守各项安全管理规定：1)进入现场必须遵守安全六大纪律，进入工地必须戴好安全帽，高空作业系好安全带。2)电箱内电气设备应完整无缺，设有专用的漏电保护开关，一只漏电开关控制一只插座。3)所有移动电具都应在漏电保护开关的保护之中，电线无破损，插座应完整，严禁不用插头而直接插入插座内。4)各类电动机械应勤保养，及时注油和清洗，严禁带病运转，在使用时如遇中途停电或暂时离开，必须关闭电门或拔出插头，各类施工机械及电气设备必须符合安全规程，非专业人员不得随意操作。5)使用切割机时，首先检查防护罩是否完整，后部严禁有易燃易爆物，切割机不得代替砂轮磨物，严禁用切割机切割麻比和木块。6)在高梯、脚手架上装接管道时，必须注意立足点的牢固性。用管子钳接管时，要一手按住钳头，一手掌住钳柄，缓缓反摁，不可用双手拿住钳柄，大力扳摁，防止齿口打滑失控坠落。作业时施工机具安放在工具包内，严禁上下抛掷工具和物件。7)现场挖掘管沟或深坑时，应根据土质情况加设挡土板，防止倒塌，如土质不良，管坑深满一米时，均应采用支撑或斜坡、地沟或深坑须有明显标志。在电缆附近挖土时，事先应与有关部门联系，采取安人措施后，方可施工。8)砖墙剔槽、打眼时，榔头不得有松动，凿子应无卷边、裂纹。楼板、砖墙打透眼时，楼板下面，墙身后面不得有人靠近。9)管道焊接时，操作人员必须持有特种操作证，电焊工应遵守焊接、气割安全技术中各项规定，并且要开具动火症，有监护人员和配备灭火器。10)所有扶梯都应有防护角、防滑绳，使用角度为6070度为宜，严禁使用缺档、断档扶梯。11)现场所有电气设备所用的保险丝的额定电流应与其负荷容量相适应。禁止用其他金属代替保险丝。所有现场临时的电气设备的接地、接零装置良好，严禁用大地作相线或零线，现场总配电箱应设专人管理。12)晚间施工作业要设置足够的照明灯具。13)严禁酒后进场施工，严禁带病作业。严禁穿拖鞋、硬底鞋、短袖衫、短裤进场施工。14)油漆施工现场通风应良好，严禁明火靠近，现场要配备足够的灭火器，待表面挥发、风干结面后再离开现场。消防治安措施1)必须认真执行上海市外来流动人口管理条例、上海市社会防范责任条例和上海市消防条例，做好内部综合治理工作，确保本工程平安顺利完成。2)重点部位（危险品仓库、油漆间等）必须建立有关规定，有专人管理，落实责任，设置警告标志，并配置相应的灭火器材。3)建立动用明火审批制度，明确审批手续，并有监护措施。焊烧作业严格执行“十不烧”的规定。4)施工现场和生活区宿舍等场所严禁赌博、偷窃、打架头殴、聚众闹事等违法犯罪寺为；严禁擅自动用明火，乱接乱拉电源和躺在要上吸烟；使用电器必须规范化、制度化。5)携带工具或物料必须持有出门证，带私人大物件出门必须在门卫室登记，严禁擅自将现场材料、设备和机具等公物私自带出门。9.3、成本控制措施成本搞好优化施工组织方案，减少各工序间干扰。不断提高施工质量，避免返工，降低成本。推广“四先”，推行项目管理法施工。节约材料，提高机械设备的周转率。加强内部管理，完善财务管理制度。加强生产责任制落实，不断提高生产工作效率。9.4、环境保护措施环境保护和水土保持是一项利国利民的大事，从本工程开始到最后的交付，我方在施工全过程中将认真贯彻执行国家颁布的有关环境保护的法律法规和地方政府制定的有关环境保护的相关规定。现场有形污染控制1)保护好施工范围内的植被和绿化设施，当因施工破坏原植被时施工完后按原来的标准重新绿化。2)现场施工后产生的废物及时清理，并应符合国家和上海市政府的有关规定。3)办公、施工地不设垃圾点，所有垃圾均随时用垃圾袋分类包装好后投到附近的垃圾站统一处理。4)废旧电池如果乱扔，对社会危害极大，为此我方将特别做好废旧电池回收工作。5)在施工现场就餐时，不得将剩菜、剩饭随意乱放、乱倒，保持现场的清洁卫生，一次性饭盒应及时回收。现场无形污染控制1)加强对施工机械的管理，尽可能减少施工过程的噪声，所有噪声比较大的作业(利用发电机发电进行作业等)，一律安排在每天的九点至十六点之间进行。各种噪声超标的机械严禁在夜间22时至次日早晨6时内使用。在靠近居民楼房附近进行施工时，严禁因施工给居民居住和生活造成影响。2)施工所用对讲机频率应固定，不得干扰无线通信。9.5、文明施工保证措施1)按建设部建设工程施工现场管理规定的要求，进行施工现场管理工作，做到施工现场整洁有序、工完场清。2)充分尊重建设、设计和监理单位的意见，认真贯彻执行业主关于本工程管理意图，共同协作，保证工程的顺利进行。3)施工开始前，由项目经理部组织经理部各部门的负责人，对承担本工程前期施工的有关单位及前期工程情况进行走访和调查。4)施工现场平面布置合理，各类材料、设备、预件等做到有序堆放，施工中要加强对各种地下管线的保护。5)严格按照编制的成品保护方案进行施工，认真做好成品保护工作，使我方施工对前期工程成品的影响降到最低程度。6)要随时配合监理工程师对工程质量的检查，始终坚持监理工程师对任何过程和部件的检查都是合理的，工程技术人员要予以积极配合，并虚心接受监理工程师的指导。7)在业主的统一领导下，与同期施工单位和前期施工单位建立密切的协作关系，互相配合、互相支持，为创施工文明线和优质工程线做出最大努力。8)开展文明竞赛活动，提倡文明用语；充分发挥爱国卫生运动委员的作用，广泛进行环境卫生知识宣传，提高全体职工环境卫生意识，养成良好的卫生习惯。定期进行卫生大扫除，保持良好的生活环境。定期对区域性和流行性病疫进行调查，及时采取卫生防疫措施。9)施工料具、设备分类堆放整齐，作业场地清洁整齐，井然有序，作业完毕要对现场进行清理；各种办公资料记录齐全，装订整齐，文件保存良好。- 8 -
