预算软件应用梁钢筋计算.pptx

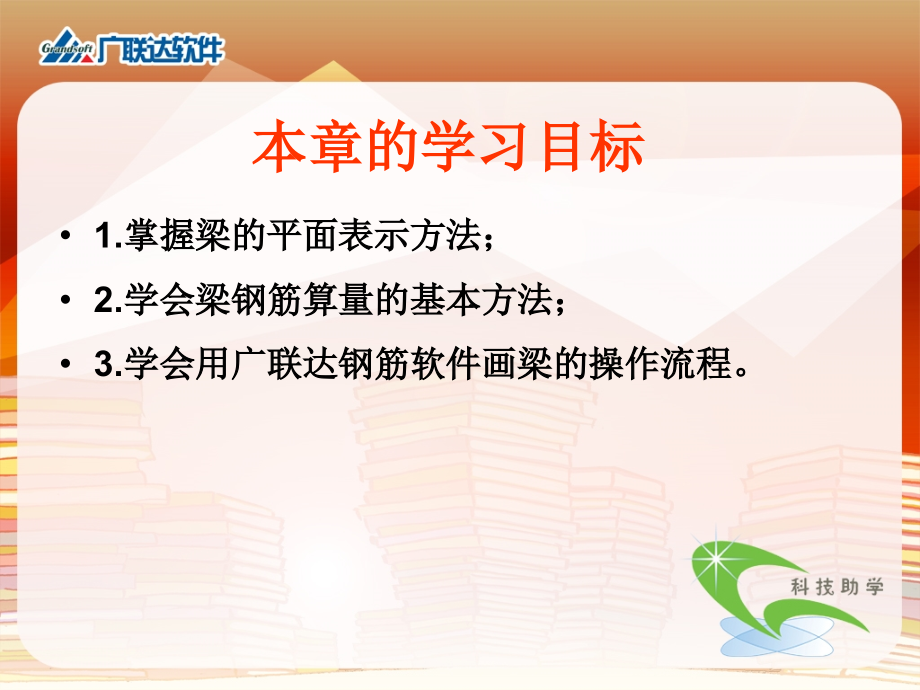

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,第三章 梁钢筋计算,本章的学习目标,1.,掌握梁的平面表示方法；,2.,学会梁钢筋算量的基本方法；,3.,学会用广联达钢筋软件画梁的操作流程。,3.1,梁的平面表示方法,1.,梁的平面注写方式,平面注写,集中标注（表达梁的通用数值）,原位标注（表达梁的特有数值）,2.,集中标注的内容与方法,(1),梁的编号与分类,2.,集中标注的内容与方法,(2),梁截面,(3),箍筋的表示方法,包括钢筋的级别、直径、加密区间距及肢数等内容。例：,2.,集中标注的内容与方法,(4),梁上下通长筋和架立筋的表示方法,A.,如果只有上部通长筋，没有下部通长筋，则在集中标注只表示上部筋,2.,集中标注的内容与方法,(4),梁上下通长筋和架立筋的表示方法,B.,如果同时有上部和下部通长筋,则用“；”隔开,2.,集中标注的内容与方法,(4),梁上下通长筋和架立筋的表示方法,C.,架立筋需用括号将其括起来,2.,集中标注的内容与方法,(5),梁侧面的纵筋表示方法,A.,构造腰筋 当梁腹高,450mm,时，需配置纵向构造钢筋,2.,集中标注的内容与方法,(5),梁侧面的纵筋表示方法,B.,抗扭腰筋,注写时以大写字母,N,搭头。,3.,原位标注,(1),梁支座上部纵筋表示方法,A.,当上部纵筋为一排时,3.,原位标注,(1),梁支座上部纵筋表示方法,B.,当上部纵筋多于一排时，用“,/”,隔开,3.,原位标注,(1),梁支座上部纵筋表示方法,C.,当同排纵筋有两种直径时，用“”将两种直径的纵筋相联，注写时将角筋写在前面,3.,原位标注,(1),梁支座上部纵筋表示方法,D.,当梁中间支座两边的上部纵筋不同时，需在支座两边分别标注,3.,原位标注,(1),梁支座上部纵筋表示方法,E.,当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值,3.,原位标注,(2),梁下部纵筋表示方法,A.,当梁下部纵筋为一排时，用下列方式表示,3.,原位标注,(2),梁下部纵筋表示方法,B.,当下部纵筋多于一排时，用“,/”,将各排纵筋自下而上分开,3.,原位标注,(2),梁下部纵筋表示方法,C.,当同排纵筋有两种直径时，用“”相联，角筋写在前面,D.,当梁下部纵筋不全伸入支座时，将梁支座下部纵筋减少的数量写在括号内,3.,原位标注,(3),吊筋的表示方法,吊筋要画在平面图的主梁上，用引号注写总配筋值,3.,原位标注,(4),附加箍筋的表示方法,附加箍筋将其直接画在主梁上，括号内数字表示肢数,“,平法,”,标注梁的识图,梁的环境描述：,柱子截面为,600*650,抗震等级：二级,砼标号：,C30,锚固长度：一级,27d,二级,34/38d,搭接长度：一级,38d,二级,48/54d,保护层：基础梁,40mm,框架梁,25mm,板厚,150mm,直径,22mm,时为焊接，直径,22mm,时为搭接,直径,12mm,时,12,米一个搭接，直径,12mm,时,8,米一个搭接,3.2,梁钢筋算量的基本方法,1.,梁需要计算的钢筋,2.,楼层框架梁钢筋的算法,3.,屋面框架梁钢筋的算法,4.,非框架梁钢筋的算法,5.,悬挑梁钢筋的算法,1.,梁需要计算的钢筋,上：上部通长筋,中,：侧面纵向钢筋构造或抗扭,下,：下部钢筋,(,通长筋或不通长,),左,：左支座钢筋,中,：架立钢筋或跨中钢筋,右,：右支座钢筋,箍筋,附加钢筋：吊筋、次梁加筋、加腋钢筋,1,1,1.,梁需要计算的钢筋,2.,楼层框架梁钢筋计算方法,(1),上下部贯通钢筋长度算法,03G101-1 P54,公式：长度净跨长,+,左支座锚固,+,右支座锚固,2.,楼层框架梁钢筋计算方法,(1),上下部贯通钢筋长度算法,A.,当梁支座足够宽时，上下部纵筋直锚在支座里,左、右支座锚固长度的取值判断：,当,hc-,保护层,(,直锚长度,)LaE,时，,取,Max(LaE,0.5hc,5d),2.,楼层框架梁钢筋计算方法,(1),上下部贯通钢筋长度算法,03G101-1 P54,B.,当梁支座不能满足直锚时，纵筋应弯锚,左、右支座锚固长度的取值判断：,当,h,c,-,保护层,(,直锚长度,)L,aE,时,必须弯锚，,取,Max(LaE),(0.4 LaE,15d),(h,c,-,保护层,15d),2.,楼层框架梁钢筋计算方法,(2),下部非贯通筋长度算法,03G101-1 P54,A.,当端支座足够宽时，直锚在支座里,A.,当端支座足够宽时，直锚,计算公式：,首尾跨下部非贯通筋长度净跨,Ln1(Ln3)+,左右锚入支座内长度,Max(LaE),(0.5hc,5d),中间跨下部非贯通筋长度净跨,Ln2+,左右锚入支座内长度,Max(LaE),(0.5hc,5d),2.,楼层框架梁钢筋计算方法,(2),下部非贯通筋长度算法,03G101-1 P54,B.,当端支座不能满足直锚时，应弯锚,B.,当端支座不能满足直锚时，应弯锚,计算公式：,首尾跨下部非贯通筋长度净跨,Ln1(Ln3)+,端支座,Max(LaE),(0.4LaE,15d),(h,c,-,保护层,15d),中间支座,Max(LaE),(0.5hc,5d),中间跨下部非贯通筋长度净跨,Ln2+,左右锚入支座内长度,Max(LaE),(0.5hc,5d),2.,楼层框架梁钢筋计算方法,(3),梁端支座负筋长度算法,03G101-1 P54,第一排长度,=Ln/3+,Max(LaE),(0.4 LaE,15d),(h,c,-,保护层,15d),第二排长度,=Ln/4+,Max,同上,2.,楼层框架梁钢筋计算方法,(4),中间支座负筋长度算法,03G101-1 P54,第一排长度,=2*max(,第一跨,第二跨,),净跨长,/3+,支座宽,第二排长度,=2*max(,第一跨,第二跨,),净跨长,/4+,支座宽,2.,楼层框架梁钢筋计算方法,(5),架立筋的计算,03G101-1 P54,架立筋长度,=,净跨长,-,净跨长,/3*2,150*2,注：当梁的上部既有通长筋又有架立筋时，其中架立筋的搭接长度为,150,（,5,）架立筋的计算,首尾跨长度,=Ln1-Ln1/3-max(Ln1,Ln2)/3,150*2,中间跨长度,=Ln2-max(Ln1,Ln2)/3-max(Ln2,Ln3)/3,150*2,2.,楼层框架梁钢筋计算方法,(6),侧面纵向构造或抗扭钢筋的计算,03G101-1P24,、,62,构造筋长度,=,净跨长,+2*15d,抗扭筋长度,=,净跨长,+2*,锚固长度,（同框架梁下部纵筋）,侧面纵筋的拉筋长度的计算,03G101-1P24,、,62,拉筋直径取值：梁宽,350,取,6mm,，,350,取,8mm,拉筋长度,=,梁宽,-2*,保护,+2*1.9d+2*max(10d,75mm)+2d,2.,楼层框架梁钢筋计算方法,侧面纵筋的拉筋根数的计算,03G101-1P24,、,62,拉筋根数,=(,净跨长,-50*2)/,非加密间距*,2+1)*,排数,2.,楼层框架梁钢筋计算方法,箍筋,1,长度计算,箍筋,1,长度,=(,梁宽,b-,保护层*,2+d*2)*2+(,梁高,h-,保护层*,2+d*2)*2+1.9d*2+max(10d,75mm)*2,(7),梁箍筋的计算,2.,楼层框架梁钢筋计算方法,(7),梁箍筋的计算,箍筋,2,长度计算,箍筋,2,长度,=(,梁宽,b-,保护层*,2,D)/(,梁下部第一排纵筋的根数,1)*,间距数,D*2+(,梁高,h-,保护层*,2*2+1.9d*2+max(10d,75mm)*2,箍筋根数计算,03G101-1 P62,、,63,根数,=(,左加密区长度,-50)/,加密间距,+1)+(,非加密区长度,/,非加密间距,-1)+(,右加密区长度,-50)/,加密间距,+1,）,(7),梁箍筋的计算,箍筋根数计算,03G101-1 P62,、,63,根数,=(,左加密区长度,-50)/,加密间距,+1)+(,非加密区长度,/,非加密间距,-1)+(,右加密区长度,-50)/,加密间距,+1,）,(7),梁箍筋的计算,(8),吊筋的计算,03G101-1P62,吊筋夹角取值：梁高,800,取,45,度，,800,取,60,度,吊筋长度,=,次梁宽,+2*50+2*(,梁高,-2,保护层,)/,正弦,45,度（,60,度）,+2*20d,2.,楼层框架梁钢筋计算方法,(9),附加箍筋的计算,03G101-1P62,该区域梁正常箍筋或加密区箍筋照设,2.,楼层框架梁钢筋计算方法,实例练习,1,1,、用手工计算钢筋,2,、用软件计算并核对工程量,课外练习,1,变化情况：柱子截面变小,1,、用手工计算钢筋,2,、用软件计算并核对工程量,实例练习,2,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：下部为两排通长钢筋,框架梁环境：抗震等级,(2,级,),；,C25,砼；保护层,25mm,实例练习,3,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加一排支座负筋,课外练习,2,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加二排支座负筋,课外练习,3,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加支座负筋的直径不同,课外练习,4,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：支座负筋的直径不同，且两排,实例练习,4,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加侧面纵向构造筋,课外练习,5,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加侧面抗扭构造筋,(,柱子截面较大,),实例练习,5,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加架立筋,实例练习,6,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加吊筋,实例练习,7,1,、用手工计算钢筋,2,、用软件计算并核对工程量,课外练习,6,1,、用手工计算钢筋,2,、用软件计算并核对工程量,实例练习,8,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加一排支座负筋,课外练习,7,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加二排支座负筋,课外练习,8,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：下部为非贯通筋,多跨梁钢筋计算,局部贯通钢筋处理,1,与,KL1,相比较在第三跨增加了跨中钢筋,2,2,2,多跨梁钢筋计算,-KL3,局部贯通钢筋处理,2,与,KL2,相比较在第一跨增加了跨中钢筋,2,2,2,2,2,2,实例练习,9,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：第,3,跨为跨中钢筋,实例练习,10,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：第,2,跨为跨中钢筋,课外练习,9,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：第,2,跨为跨中钢筋,实例练习,11,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加了侧面构造钢筋,课外练习,10,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：增加了侧面抗扭钢筋,实例练习,12,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：同一支座两边的支座负筋不同,变截面的问题,03G101-1P61,中间支座下变截面构造,1,跨右支座下部筋锚固长度同端支座,2,跨左支座下部筋锚固长度,L,aE,变截面的问题,03G101-1P61,中间支座上变截面构造,1,跨右支座负筋锚固长度同端支座,2,跨左支座负筋锚固长度,L,aE,3.,屋面框架梁钢筋计算,(1),屋面框架梁的平法标注,3.,屋面框架梁钢筋计算,(2),屋面框架梁配筋构造图,03G101-P43,、,55,、,56,构造屋面框架梁纵向钢筋构造（一）,构造屋面框架梁纵向钢筋构造（二）,3.,屋面框架梁钢筋计算,(3),屋面框架梁的钢筋计算,除,上部通长筋,和,端支座负筋,弯折长度伸至梁底外，其他钢筋的算法和楼层框架梁相同。,(3),屋面框架梁的钢筋计算,上部贯通筋长度通跨净长,(,左端支座宽保护层,),(,右端支座宽保护层,),弯折,(,梁高保护层,)2,(3),屋面框架梁的钢筋计算,上部第一排负筋长度净跨,/3,(,左端支座宽保护层,),弯折,(,梁高保护层,),(3),屋面框架梁的钢筋计算,上部第二排负筋长度净跨,/4,(,左端支座宽保护层,),弯折,(,梁高保护层,),实例练习,13,1,、用手工计算钢筋,2,、用软件计算并核对工程量,4.,非框架梁钢筋计算,非框架梁端支座锚固长度的计算,03G101-1P65,非框架梁除,端支座负筋,和,下部钢筋,算法与框架梁不同外，其他的算法相同,4.,非框架梁钢筋计算,(1),非框架梁下部贯通筋的算法,03G101-1P65,A.,当非框架梁为直梁时：,非框架梁下部贯通筋长度通跨净长,12d2,B.,当非框架梁为弧梁时：,非框架梁下部贯通筋长度通跨净长,La2,(2),非框架梁端支座负筋长度计算,03G101-1P65,当非框架梁为直,(,弧,),梁时：,端支座负筋长度,=,净跨长,/5(3)+Max(LaE),(0.4LaE,15d),(hc-,保护层,15d),实例练习,14,1,、用手工计算钢筋,2,、用软件计算并核对工程量,5.,悬挑梁钢筋计算,单面悬挑梁表示方法,5.,悬挑梁钢筋计算,单面悬挑梁钢筋构造,03G101-1P66,5.,悬挑梁钢筋计算,单面悬挑梁配筋图,4,2,4,2,12d,2,12d,5.,悬挑梁钢筋计算,单面悬挑梁钢筋在软件中的型号,练习,1,、请用手工计算双悬臂梁的钢筋,2,、用软件计算并核对工程量,实例练习,15,1,、用手工计算,KL1,的钢筋,2,、用软件计算并核对工程量,变化情况：一边悬挑,课外练习,11,1,、用手工计算钢筋,2,、用软件计算并核对工程量,变化情况：两边悬挑,
