双化村大桥钢栈桥安全技术施工方案.doc

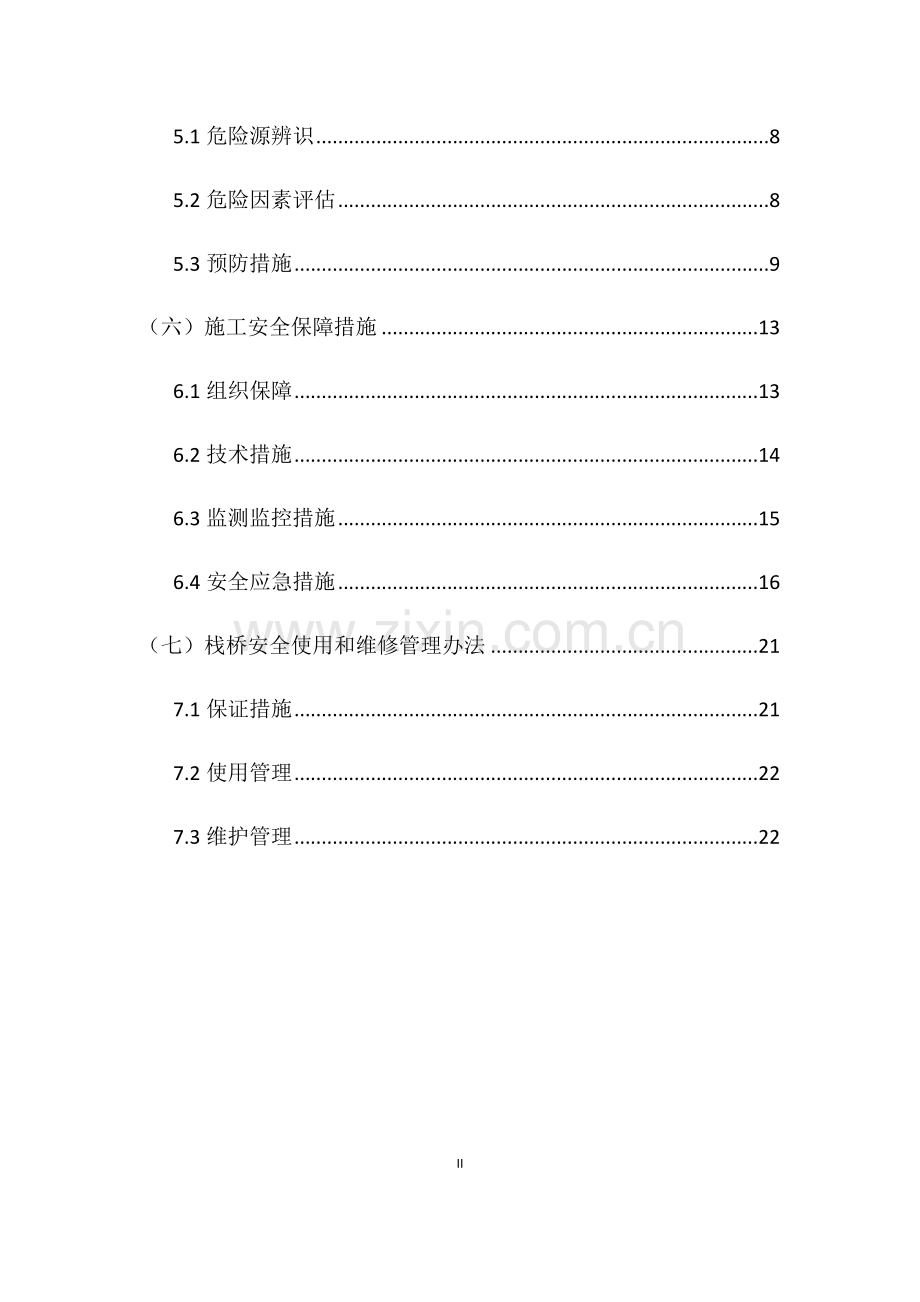

目录(一)编制说明11.1编制依据11.2编制目的11.3适用范围1（二）工程概况12.1工程简介12.2水文地质条件22.3施工准备情况2（三）施工工艺43.1主要施工技术方案43.2设计参数53.3工艺流程53.4施工方法5（四）施工计划7（五）危险因素分析85.1危险源辨识85.2危险因素评估85.3预防措施9（六）施工安全保障措施136.1组织保障136.2技术措施146.3监测监控措施156.4安全应急措施16（七）栈桥安全使用和维修管理办法217.1保证措施217.2使用管理227.3维护管理2222(一)编制说明1.1编制依据1）、国家及交通部颁布的现行施工规范、行业标准等。2)、*合同段相关设计施工图纸。3）、*前期策划及施工组织设计。4）、*现场实际情况、施工条件包括地形地貌、水文地质分析资料及现场调查报告。1.2编制目的为保证*合同段施工阶段便道畅通，施工车辆可以安全行驶，保证混凝土等施工材料及时运输至施工场地，特编制此施工方案。1.3适用范围本施工方案适用于梧柳高速*合同段双化村大桥栈桥施工。（二）工程概况2.1工程简介双化村大桥上跨门头河及机耕道，最大桥高19.1m。上部结构采用6-30+6-40+7-30m先简支后连续预应力混凝土T形梁，下部结构桥墩采用钢筋混凝土桩柱式圆墩，桥台采用肋板及桩柱式桥台，墩台采用挖（钻）孔桩基础。为方便施工期间的车辆通行，保证混凝土及施工材料及时运输至施工场地，在双化村大桥设计位置K145+800-860左侧15米（跨门头河处平行于大桥）搭建60m长临时栈桥一座。栈桥使用时间自工程开工起自工程结束止。2.2水文地质条件栈桥基础河床覆盖层厚度为2米3米（漂石夹土），河床底岩层为中风化灰岩（抗压强度为30Mpa）。门头河最高水位204.4m，2013年最高水位202.3m。拟设计栈桥顶面高程为204.3m。2.3施工准备情况1)、人员准备项目部根据施工进度计划及工程量，决定劳动力的配置满足进度计划目标的要求。在确保工程质量的前提下，优化劳动力配置加快施工进度。2)、技术准备由工程部在总工领导下进行技术跟踪指导。优化施工组织设计，做到科学施工；实行动态管理，确保工序按时完成。技术人员及时做好安全技术交底，并做到发现问题及时解决。拟投入人员情况见表1。1：栈桥施工人员投入计划表 序号名称人数序号名称人数1技术主管15普工102技术员26电工23测量人员27起重工24专职安全员18电焊工23)、机械设备和材料准备栈桥施工材料主要包括片石、砂、碎石、水泥、贝雷架、花架、钢板、工字钢。栈桥施工拟投入机械见表2。表2：栈桥施工机具设备计划表序号名称单位数量125t汽车吊台12Zl50装载机台13220型挖掘机台14全站仪台15精密水准仪台1630KW交流电焊机台27200KW发电机台1用于栈桥施工的，必须满足技术规范和施工要求，由物资材料部派专人负责材料的采购，做到材料检验不合格的坚决清理出场。栈桥施工机械设备进场后，加强对工程机械的检修保养工作，保证机械设备无故障运转，提高施工设备的利用率和完好率。双化村大桥栈桥材料预计拼装时间为2014年3月30号。材料在施工前全部准备完毕。栈桥主要施工材料见表3。表3：栈桥工程设计材料数量表序号材料名称规格单位合计数量1桥面钢板12mm厚，6m宽3602钢管48x3mmm199.43钢筋12m240425a工字钢间距中到中35cm，6m长m10325贝雷片321式,双排6片片1206U形螺栓16个3447预埋钢板（10mm厚）1 *0.6m10.88片石混凝土c20基础6*2m 桥墩6*1m迎水面锥形m3384.759混凝土c20桥台背墙6*0.5*1.3m37.8（三）施工工艺3.1主要施工技术方案桥跨结构为3.0m1.5m贝雷梁纵向拼装而成，下设片石混凝土基础。其上横向铺I25a工字钢，间距35cm，然后上铺12mm厚的钢板，栈桥两侧设栏杆（栏杆采用483mm钢管，高度为1.2m，0.4m及0.8m高处用12钢筋纵向连接，1.2m处用483mm钢管纵向连接）。栈桥桥墩及桥台采用C20片石混凝土(C20混凝土与片石掺配比例为4:1)，基础尺寸62m，桥墩尺寸61m，高度根据实际情况确定,桥台后设C20混凝土背墙，尺寸61.30.5m，栈桥为12米一跨。栈桥设计布置图见附图。3.2设计参数本栈桥因河中无船只航行，不考虑船只的撞击力，施工及使用时做好安全防护措施，无通航要求。按单车道设计，栈桥设计标准行车速度10km/h。设计通车能力：按通过栈桥车辆为50t水泥罐车满载时考虑。本栈桥结构采用装配式公路钢桥，栈桥总长60m，桥梁全宽6m，桥面净宽5.8m，栈桥位于双化村大桥左侧15m处，栈桥跨径为5-12m。3.3工艺流程筑岛围堰测量定位 基础开挖测量定位 基础砼浇注、预埋钢筋桥台、桥墩混凝土浇筑、预埋钢板 贝雷梁安装横分配工字钢桥面板铺装栏杆等附属结构安装3.4施工方法1）、筑岛施工根据现场实际情况，用全站仪确定栈桥走向。门头河水位较低，枯水季节水深0.51m。为保证栈桥施工，采用筑岛方案。门头河河道卵石、漂石等材料较多，筑岛施工材料可就地取材，从小桩号方向依次向大桩号方向施工。2）、施工放样首先测量放样，测放出栈桥的中轴线，并在栈桥桥台、桥墩中心处做好标记。3）、基础开挖反开挖桥台、桥墩基础，清除卵石软弱层，开挖至硬底层。开挖面积约为7.5 m3.5m。4）、混凝土浇注安装模板，浇注片石混凝土。根据现场实际情况浇注约23m厚C20片石混凝土基础约56m高桥墩、桥台，混凝土与片石比例为4:1。并注意预埋固定贝雷梁的钢板。桥墩、桥台及基础尺寸见附图。5）、贝雷梁拼装贝雷主梁在桥头空旷场地内拼装，下面垫枕木，用吊车将贝雷逐步吊起，用桁架销子相互连接接长。贝雷为双排，用支撑架螺栓将竖向支撑架、水平上下支撑架和贝雷连接成整体，每节贝雷接头位置安装各类支撑架各一片，为保证梁的刚度，贝雷、水平支撑架之间采用接头错位连接。连接桁架的所有螺栓螺帽必须拧紧，桁架销子穿到位后必须插好保险销。贝雷梁按每组尺寸拼装好，然后运输到位，安装桥台、桥墩预埋钢板上。贝雷梁的位置需放线后确定，以保证栈桥轴线不偏移贝雷梁安装到位后，横向、竖向均焊定位挡块及压板。6）、桥面横向梁安装：贝雷梁拼装完毕，其上铺设I25a横向分配梁，间距35cm，I25a与贝雷梁间采用16“U”型螺拴固定，每个节点1套螺栓。7）、桥面板及防护附属设施栈桥宽6m，桥面板采用12mm厚钢板，与横梁焊接固定，面板采用12mm的防滑钢板。桥面钢板上焊接部分8圆钢，防止雨天行人滑倒或者车辆打滑。栈桥栏杆高1.2m，采用483.0 mm焊接钢管焊接，立柱间距2m，栏杆高0.4m及0.8m处采用12钢筋纵向焊接，栏杆1.2m高483.0 mm钢管纵向焊接。另外在栈桥两端设置车辆限速行驶警示牌以及车辆限重标志牌。栈桥安排专门的卫生打扫人员兼安全员，保证栈桥的清洁。在栈桥两端各20m处布置路灯，供夜间照明。（四）施工计划栈桥施工工期控制在30天以内，即2014年3月30日开工，2014年4月30日完工。1)、具体施工进度计划如下：基础施工：2014年3月30日-2014年4月10日桥台桥墩施工：2014年4月8日-2014年4月20日贝雷架安装及吊装：2014年4月5日-2014年4月20日桥面板：2014年4月20日-2014年4月25日护栏及附属施工：2014年4月25日-2014年4月30日2)、投入设备及人员投入设备及人员见表1、2、3。其中贝雷架、25a工字钢、12mm钢板为广西三柳项目周转材料。（五）危险因素分析5.1危险源辨识根据栈桥施工的特点，施工中容易造成不安全危险因素主要有：物体打击；机械伤害；触电；起重伤害；火灾。5.2危险因素评估 物体打击：施工作业时物体抛掷 。机械伤害：机械（、运输车、振动锤等）运转工作时，因机械意外故障或违规操作可能造成人身伤害或机械损害的。触电：用电设备漏电保护失效，接零接地失效，线路裸露、损坏或绝缘老化 。起重伤害：吊车吊装时斜拉硬拽；吊物下有人员经过或停留；吊装时人员站位不当起重吊钩无防意外脱钩保险装置或保险失效。火灾：电焊作业场所四周易燃物未清理干净 。5.3预防措施5.3.1 预防物体打击安全措施（1）、加强对员工的安全知识教育，提高安全意识和技能。（2）、凡现场人员必须正确佩戴符合标准要求的安全帽。（3）、经常进行安全检查，对于凡有可能造成落物或对人员形成打击威胁的部位，必须进行日巡查，保证其安全可靠。（4）、施工现场严禁抛掷作业（其中包括工具转换及垃圾废料清理）。5.3.2 机械设备使用安全措施（1）、对所有各种机械设备进场后，必须由物资部负责人会同安全员和使用机械的人员共同对机械设备进行进场验收工作，机械设备应有安全装置，经验收发现安全防护装置不齐全的或有其它故障的应退回进行维修和安装。（2）、设备安装调试合格后，作业前安全管理人员及操作手必须对设备进行检查，在确定无故障情况时方能进行作业。（3）、使用前要对设备使用人员进行必要的安全技术交底和教育工作，使用人员必须严格执行交底内容及按操作规程操作。（4）、各种机械设备有专人负责维修保养，经常对其关键部位进行检查，避免机械故障及机械伤害事故发生。（5）、各种机械设备必须专人专机，其操作负责人要按规定每周对施工现场的所有机械设备进行检查，发现问题及隐患及时解决处理，确保机械设备的完好，防止机械伤害事故的发生。(6)、所有机械设备在检修时，必须熄灭发动机或切断电源，防止发生意外。(7)、人机配合作业时人员在机械作业半径以外。5.3.3 安全用电措施（1）、电气设备应根据地区或系统要求，做保护接零或做保护接地，不得一部分设备做保护接零，另一部分设备做保护接地。（2）、必须由持有合格证件的专职电工，负责现场临时用电管理及安拆。（3）、专职电工对现场电气设备每月进行巡查，工区每月对施工用电系统、漏电保护器进行一次全面系统的检查。（4）、配电箱设在干燥通风的场所，周围不得堆放任何防碍操作、维修的物品，并与被控制的固定设备距离不得超过3米。安装和使用按“一机、一闸、一箱、一漏”的原则。（5）、配电箱应标明其名称、用途，并做出分路标志，门应配锁，现场停止作业时，应将开关箱断电上锁。（6）、照明专用回路设专用漏电保护器，灯具金属外壳做接零保护，室内线路及灯具安装高度低于2.5 米的应使用安全电压。在潮湿和易触及带电体的照明电源必须使用安全电压，电气设备架设或埋设必须符合要求，并保证绝缘良好。破皮老化线路不准使用。（7）、一切电气设备应安装漏电开关。 5.3.4起重伤害预防措施（1）、对于吊装作业除设指挥人员外，对有危险区域应增设警戒人员，以确保人身安全。（2）、起重作业人员必须做到持证上岗、同时有一定的操作经验和技能，熟悉操作规程。司索人员应有严格注意被吊物的整体状态，运行区域路线及其危险性。如有可能对作业人员形成威胁，必须通报指挥人员暂停滞作业。（3）、吊装作业，应统一指挥，严禁非指挥人员发令，指挥起重信号。参加吊装的起重工要掌握作业的安全要求，其他人员要有明确的分工。(4)吊装作业前，必须严格检查起重设备各部件的可靠性和安全检查性，并进行试吊。钢丝绳在任何一个断面内的断丝量不得超过此断面总根数的5。(5)作业地面要坚实平整，回转半径内不得有障碍物。(6)两台吊机吊同时施工时，应在现场施工负责人的指导下进行。吊车钢丝绳应保持垂直，升降应同步，各台吊机不得超过额定起重能力。(7)起重机司机及起重工作人员在工作时不得撤离岗位。司机不得擅自改变操作程序与方法。(8)起吊重物时，应栓溜绳。(9)吊机运行线及回转半径范围内严禁在作业时吊装时站人，不准违反装吊规程吊装。起吊物上严禁站人。(10)起重作业中做到“五不吊”，指挥手势或信号不清楚不吊，重量、重心不明不吊，超载不吊，照明不好不吊，捆绑不牢或挂钩不好不吊。 5.3.5施工现场防火措施（1）、加强对员工的消防安全知识教育，并且进行消防专业知识培训，提高消防安全意识和防火救灾技能。（2）、配备足量的消防器材、用具和水源，并保证其常备有效，做到防患于未燃。（3）、严格对易燃易爆物品的管理，易燃物品要远离员工宿舍及火源存在区域，同时要增加防护设施。（4）、临时用房必须留出足量的消防通道，以备应急之用。（5)、对于临时用电线路要加强管理和检查，防止因产生电火花造成火灾。（6）、定期对着火源、水源、消防器材等要害部位和设施进行安全检查，发现问题及时处理，将事故隐患消灭于萌芽状态。（7）、进行电焊工作时，易燃物品应在安全范围之内。（六）施工安全保障措施6.1组织保障建立完善的安全组织机构，项目部成立双化村大桥栈桥安全管理小组。项目经理担任为组长，项目总工程师及生产副经为副组长；安全部、工程部、测量队、物资材料部、综合办公室等相关部门负责人为组员。小组成员如下：栈桥安全管理小组以施工安全、人员安全、财产安全为工作职责，严格遵守有关安全生产方面的法律法规和技术标准，建立健全安全生产管理制度，定期检查安全生产情况，召开安全会议，发现问题及时解决，制定安全规划，搞好安全教育，消除事故隐患，把事故苗头消灭在萌芽状态。栈桥安全管理小组主要具体做好以下几个方面的工作：（1）认真落实各级安全生产责任制，建立健全各项管理制度，杜绝一切人为事故的发生。（2）加强对员工队伍人员的安全教育，提高作业人员素质和安全生产自我保护意识。项目部、施工班组施工前对操作工人进行岗前培训，使上岗员工熟知栈桥的各项工序，施工中注意安全。（3）增强各级管理人员安全责任意识，加强安全专业知识培训。强化安全教育与训练，进行安全宣传和教育，使每一位施工人员牢固树立安全意识。（4）严格加强各种危险因素预防管理工作，结合工程特点，针对确认的危险因素实施相应的预防控制措施。（5）做好危险因素的“两个控制”工作。即前期控制、施工过程控制。前期控制：工程开工前在施工方案时，针对工程的各种危险因素，制定出防控措施。施工过程控制：在工程施工过程中，严格按照各项操作规程和专项安全施工方案施工和监督检查，认真落实整改。6.2技术措施根据本栈桥的特点及地质地形、水文气候条件，合理安排施工计划和工期，制定安全技术方案，施工中优化施工资源配置，为保证施工质量及安全，发挥技术管理保障作用，细审核、严交底、勤检查、抓落实。具体做好以下几个方面的工作：（1）、切实加强安全技术交底制度的落实。交底必须在施工作业前进行，任何项目在没有交底前不准施工作业。（2）、开工前项目部对栈桥施工的物资准备及机械使用情况进行检查。栈桥施工每跨的各种构件安装可靠后才能上重载（3）、密切注意水位、流速、天气等变化，及早采取应急措施。在洪水期间必须经常测量栈桥基础及桥墩（台）受冲刷的情况，冲刷超过设计要求时，必须及时抛砂袋进行河床维护。（4）、栈桥上同向车辆间距不得小于20m，车速不得大于10km/h。（5）、要充分做好施工组织防护工作，切实搞好防雨、防滑、防漏电等工作，确保安全生产。（6）、严格检查贝雷片材料，锈蚀严重或破损处仔细补强，方予拼装。（7）、吊装前再次检查贝雷片材料，合格或补强合格后予以吊装，进行调试吊机工作，确认吊机运转正常。（8）、贝雷片拼好（或拼装过程中）竖立时，两侧必须有临时支撑，防止倾倒伤人。桥架安装就位后（每片桁架），其两端每侧必须及时施工作业时。（9）、各种焊接位必须按要求焊接合格，确保无砂眼、气泡、烧伤等。（10）、桥头设置限速、限载、单车通行等安全告示牌，每跨上仅允许1辆汽车通行，严禁超载车辆通行，非施工车辆和人员不得随意通行。(11)、栈桥修建完毕通车前先进行荷载试验。6.3监测监控措施（1）、施工期间必须保不定期进行沉降观测，以防止不均匀沉降而影响车辆通行安全。（2）、定期安排人员维护、检查栈桥，洪水季节，安排汛期值班人员检查水位对栈桥基础的影响。6.4安全应急措施我项目部在栈桥施工开始前，成立栈桥施工应急救援领导小组，办公地点设在项目部驻地。项目部栈桥施工应急救援领导小组下设应急援救组、后勤保障组、治安保卫组、技术分析组和善后处理组。我项目部栈桥施工应急救援领导小组的组长由项目经理担任，副组长由项目总工程师和副经理担任；下设的小组安全部、工程部、物资部、综合办公室等相关部门负责人担任。6.4.1、应急救援领导小组及专业救援组职责1）、指挥领导小组职责：（1）负责本项目“预案”的制定、修订和演练；（2）组建义务应急救援队，并组织实施救援行动；（3）检查督促做好栈桥施工的预防措施和应急救援的各项准备工作；（4）发布和解除应急救援命令；（5）向项目部领导、相关部门通报事故情况，配合上级有关部门人员进行事故调查，必要时向有关单位发出救援请求。项目部相关部门人员负责向有关上级单位通报事故情况；（6）组织事故调查，总结应急救援工作经验教训。2）、 救援专业组分工（1）应急救援组：由副经理及有关人员组成。负责人：项目副经理。负责查明危险源，提出应急和补救措施及劳力的调配。（2）后勤保障组：由物资装备部、财务部、综合办公室等有关人员组成。负责人：物资设备部部长。担负应急车辆、资金的调配以及伤员生活必需品和救援、器材、物资的供应任务。（3）治安保卫组：由安全部组成。负责人：安全部部长。担负现场治安，交通指挥，设立警戒，指导人员疏散。（4）技术分析组：由工程部、安全部及有关人员组成。负责人：工程部部长。负责收集有关设计、施工方案、作业指导书，工程日志和班前安全讲话等相关材料，对有关设备、设施、器具、起因物（指导致事故发生的物质、物体）、致害物（指直接作用于人体引起伤害和中毒的物质、物体）、痕迹、现场遗留物等进行技术分析、检测和试验，提报事故报告。（5）善后处理组：由项目总工程师及有关人员组成。负责人：项目总工程师。负责指导伤亡人员家属接待和死亡人员的丧葬工作，配合有关部门核定抚恤、丧葬等费用，协调善后处理各项事宜。6.4.2、应急响应程序1、事故发生后，如有人员受伤，当事人或发现人应立即拨打120救护车到事故现场救护伤员。2、当事人或发现人应立即向应急救援小组报告，同时采取应急措施，防止事态扩大，减少事故损失。（1）向内部报警，简述：出事时间、地点、情况、报警人姓名。（2）向外部报警，详细准确报告：出事时间、地点、单位、电话、事态状况及报告人姓名、单位、地址、电话。 3、项目部接到报告后，项目经理组织有关人员对发生事故的地段设栏防护，严禁闲杂人员出入，保护现场，同时按应急措施进行加固抢险。 4、项目部接到报警后，及时启动应急预案，项目部领导小组成员立即到现场，并按各自的职责开展应急救援工作。 5、如事故等级构成大事故或有人员死亡，项目部应急领导小组应及时通知当地派出所。6.4.3危险事故的应急救援措施1）触电事故应急救援措施（1）、发生触电事故要在第一时间迅速采取切断电源，并及时向工区报告事故情况。（2）、事故发生后现场应急预案领导小组应立即采取对伤员的急救或据情况送往医院救治。（3）、如伤员情况危急及时拨打120 求救以便争取时间。（4）、物资供应人员应及时将施救所需的医疗器械、辅助器材及时供应到现场，保证抢救顺利进行。(5)、要对有可能继续造成人员伤害或财产损失的危险源进行清除，以免再次发生事故或造成更大的财产损失。(6)、对事故现场采取绘图或拍照等必要手段，留存重要痕迹、物证等以便为查处提供可靠依据。(7)、配合上报主管部门和指挥部开展调查处理工作，并做好为稳定社会和伤亡人员的善后处理工作。2）机械伤害事故应急救援措施(1)、发生机械伤害，要及时停止机械运转，并根据伤害采取相应的救治措施。(2)、及时逐级上报到预案领导小组，伤势严重的应及时打120 救援。(3)、出血性外伤应及时采取止血措施，避免伤员因失血过多造成生命危险。(4)、骨折性外伤，在挪动伤员时要冷静小心，采取正确的方法救护避免伤势扩大。（5）、脊椎骨折伤员要使受伤者静卧，严禁采用抱、拉、抬腿等方法处理，以防脊椎受伤，导致伤员瘫痪。（6）、对事故现场要注意保护，以便调查组调查。（7）、配合上级主管部门和调查组处理，并做好伤员及家属的善后工作。3）火灾事故应急预案措施（1）、发现火情要立即查清火源点及起火原因，扼制火势发展和蔓延。（2）、及时拨打119 报警，同时将事故情况上报应急救援领导小组以便及时处理。（3）、现场应急救援小组所有能参战员工利用已备灭火器、消防器材、器具实施救助。（4）、切断火源及火路，对现场的物资库、易燃易爆物品及时隔离和转移，避免事态扩大和蔓延。（5）、对现场人员进行清点，如火场亦被火势围困人员要首先施有计划的救助。（6）、在消防人员到来后，服从并协助消防指挥人员采取救助。（7）、对烧伤及因缺氧造成气窒人员及时采取救护措施，并据情及时送往医院或拨打120 求救。（8）、对火灾现场可能做证据的物品要注意留存，以便为查处提供有利依据。（9）、配合上级主管部门和指挥部开展，调查处理，并做好为稳定社会和伤亡人员的善后处理工作。（七）栈桥安全使用和维修管理办法7.1保证措施1）、栈桥桥台部分要稳固，与栈桥相结处要平整，整体桥面要牢固平整。栈桥人行道的两侧要防护好，防止行人踏空，要经常对栈桥及桥台的安全性（包括牢固度、强度、平整度、稳定性、跨挠度）进行检查并建立检查、维修台帐。2）、栈桥两边搭设1.2米高防护栏杆，栏杆必须焊接牢固。3）、栈桥两端设限速、限载、限宽的标志牌及相关警示牌。4）、项目部派专人执勤，疏导进出车辆，对超限车辆做好劝阻通行工作，必要时及时与相关负责人通报。5）、栈桥通行期间要加强对其养护，切实做好检查、维护工作。6）、施工人员严禁酒后、穿拖鞋等违反安全操作规定进入栈桥施工作业。7）、栈桥发生坍塌、机械设备和人员坠落事故，及时启动防坍塌应急预案。7.2使用管理1）、为保证栈桥承载安全，严防与施工无关汽车上桥，栈桥两头设置限载牌，限载50t。2）、栈桥两侧设置限速牌（限速10km/h），严禁运输车速度过快造成其他不安全因素。3）、全桥需专人看护，保证限载、限速的严格执行及桥身安全；4）、栈桥禁止当地的村民及车辆通过。5）、恶劣天气限制通行，阴雨天气做好防滑措施。7.3维护管理1）、下部的贝雷梁稳固性每个星期派人巡视检查。2）、每天有专人检查桥面情况，排除安全隐患。3）、根据桥面情况和施工时车辆通过情况，做好桥面维护。4）、每月度由安全部门会同工程科做桥梁专项检查。5）、经常检查应急物资的使用状态，发现破损及时更换。附件：栈桥计算书
