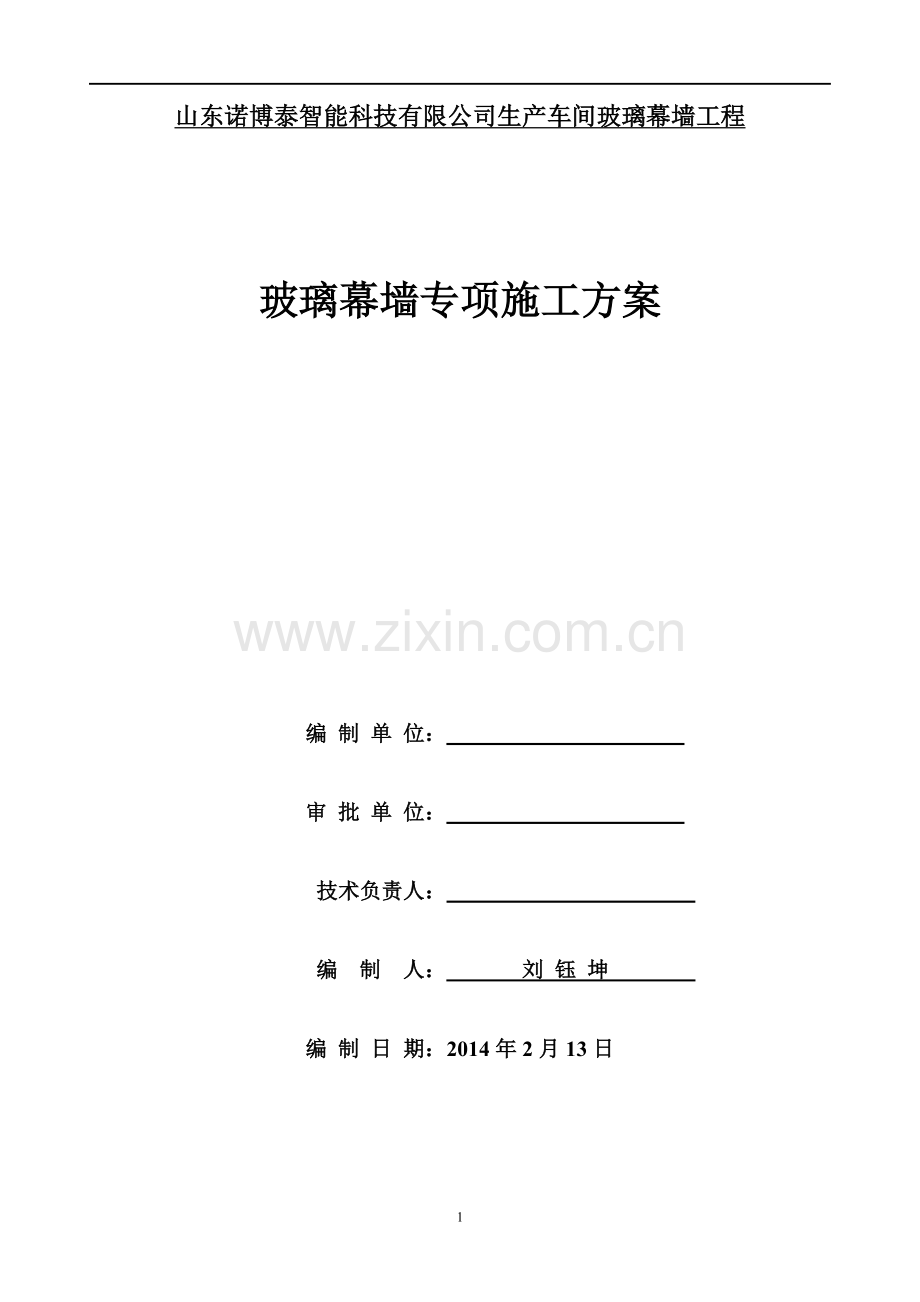

1、 山东诺博泰智能科技有限公司生产车间玻璃幕墙工程玻璃幕墙专项施工方案编 制 单 位: 审 批 单 位: 技术负责人: 编 制 人: 刘 钰 坤 编 制 日 期:2014年2月13日目 录一、编制及施工依据 3二、工程概况.3三、主要资源供应计划.4四、施工进度计划.4五、玻璃幕墙施工流程及工艺 4六、施工过程控制程序.6七、质量保证体系.9八、主要技术措施.9九、产品保护措施11十、施工安全及消防保卫措施12十一、玻璃幕墙工程验收13十二、保修期及售后服务15一、 编制及施工依据:本专项方案是作为山东诺博泰智能科技有限公司生产车间玻璃幕墙工程施工的依据。1、玻璃幕墙材料、设计、制作、安装施工及
2、验收,除应符合本规范的规定外,尚应符合国家现行有关标准、规范的规定。玻璃幕墙工程技术规范(JGJ 102-96)建筑幕墙(JG 3035)二、工程概况:1、幕墙概况: 本工程为山东诺博泰智能科技有限公司生产车间玻璃幕墙工程,建设地点位于山东省邹城市,幕墙面积为1500平方米左右,建筑物共1层,幕墙最大高度8m左右,幕墙共分为车间外玻璃幕墙、幕墙上下铝板收口、车间大门玻璃雨棚3部分。2、玻璃幕墙结构情况:1)主钢架:采用Q235B国标24#槽钢,钢材质量符合国标要求。2)玻璃附件、螺栓、五金件为不锈钢产品。3)玻璃采用15mm钢化白玻。4)硅胶采用国标结构胶和耐候胶。5)上下收口铝板使用标称厚度
3、铝单板,表面氟碳漆处理。三、主要资源供应计划一)劳动力需用计划表-1序号项目名称需用人数需用工日1主钢架焊接101002玻璃安装151703收口铝板安装15504卫生清扫1030二)主要材料计划表-3序号材料名称单位数量使用时间1槽钢吨302014.32玻璃附件件4502014.33镀锌方管吨52014.3415mm钢化白玻M215002014.35结构胶,耐候胶支25002014.36自攻螺丝10个170002014.37泡沫条米30002014.38双面强力弹性胶带米30002014.3四、施工进度计划1、幕墙玻璃、玻璃雨棚、收口铝单板安装(详见施工进度计划表)。五、玻璃幕墙施工流程及工艺
4、施工方案一)施工流程放线定位校对玻璃尺寸机械加工玻璃安装就位(玻璃吊运)隐蔽验收注密封胶饰面清洁预验收交付验收撤架子二)施工方案1)施工准备准备好施工用的材料及施工工具,施工前,根据现场放线定位。2)根据甲方要求,确定玻璃的规格、型号、颜色、和尺寸,确认后在车间加工完成。3)按照甲方选定的样品进行封样,所有材料需编号包装完好,各种附件配套齐全,并具有产品出厂合格证书。4)防腐材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。5)构件安装前,应检查其外观质量,如有表面损伤、变形及松动等问题,应及时进行修理、校正等处理,合格后才能进行安装。2、施工安装1)测量定位幕墙分格轴
5、线的测量要与实际现场匹配,严格按照实际尺寸进行上下放钢线进行定位,水平放线用水平仪复测定位。对高层建筑的测量应在风力不大于4级情况下进行。2) 玻璃安装玻璃安装前应将表面尘土和污物擦拭干净。玻璃与构件不得直接接触。玻璃四周与构件凹槽底应保持一定空隙,每块玻璃下部应设不少于二块弹性定位垫块;垫块的宽度与槽口宽度相同,长度不应小于100mm;玻璃两边嵌入量及空隙应符合设计要求。玻璃四周橡胶条应按规定型号选用,镶嵌平整。橡胶条长度宜比边框内槽口长1.5%2,其断口应留在四角;斜面断开后应拼成预定的设计角度,并应用粘结剂粘结牢固后嵌入槽内。幕墙的分格玻璃接缝应横平竖直、均匀一致。3)硅酮密封胶施工硅酮
6、结构胶施工参照打胶作业指导书操作。硅酮耐候密封胶的施工厚度应大于3.5mm,施工宽度不应小于施工厚度的2倍;较深的密封槽口底部应采用聚乙烯发泡材料填塞。硅酮耐候胶在接缝内应形成相对两面粘结,并不得三面粘结。六、施工过程控制程序一、施工准备施工准备工作主要包括下列内容: 建立施工组织管理机构(项目组),管理人员配备到位。 施工图纸会审。 编制施工材料采购计划。 编制技术文件、主要设备需用计划。 编制车间生产计划和现场安装计划。 技术培训及技术交底。 其他需要准备的内容按项目质量策划编制指导书要求执行。二、技术文件和资料准备技术文件准备包括技术文件的编制和外来文件的搜集。外来文件包括施工图纸、施工
7、规范、检验标准、图集、设计修改和安装使用说明书,以及业主提供的有关技术资料和文件。三、工地安装过程控制1、开工前,施工员对施工组全体成员进行技术交底,并在施工员施工日记上记录交底的时间、内容及参加交底的人数,参加交底的人员要在技术交底表上签名。2、技术交底要求:工程内容、工艺流程、工序划分、施工方法、检验要求及工序的交接办法都要交代清楚。3、每道工序(过程)完工后,实行由班组“自检”、施工员“复检”和质检员“终检”的三检制,上道工序检验不合格,不准转入下道工序施工。施工员和质检员在“检验记录”(包括隐蔽工程记录)上签字方为合格凭证。4、对修改(施工图纸等修改)通知,按原图纸的收发程序签收、登记
8、、发放和管理,并按收到修改通知的先后编上序号,以便于查对和管理。每个修改通知单施工员都要作技术交底,执行后要进行跟踪检查和验收。四、特殊过程控制当过程的结果不能通过事后的检验和试验、完全验证时,如隐蔽件、玻璃打胶工序称为特殊工程。对这些过程应进行确认,证实它们的过程能力。适用时,这些确认的安排应包括:a、过程鉴定,证实所使用的过程方法是否符合要求并有效实施。b、对所使用的设备、设施能力(包括精确度、安全性、可用性等要求)及维护保养有严格要求,并保存维护保养记录。c、关键工序和特殊工序的操作人员必须经过培训,经考核合格后才能持证上岗。d、工程部项目经理对关键工序和特殊工序予以明确标识,并进行严格
9、的连续质量监控,按要求填写各类监控记录。f、过程的再确认,按规定的时间间隔或生产条件发生变化时(如材料、设施、人员的变化等),应对上述过程进行再确认,确保对影响过程能力的变化及时作出反应,根据需要对相应的生产工艺和作业指导书进行更改,执行文件控制程序关于文件更改的有关规定。五、搭脚手架 由于施工中的要求,施工中搭建的脚手架需满足下列要求。 a、搭设脚手架全部采用48mm,壁厚3.5mm的国标钢管,其质量符合现行国家标准规定。b、通道架过道宽为1.8米,长为15-20米,距地面高度中间约为4.5米,两侧落地,通道架过道高度搭设分别设置在4.5米位置,搭设几何尺寸、高度可根据实际调整。立杆纵距沿跨
10、度方向1500mm,横距2000 mm,扫地杆距地面的距离为200 mm,立杆步距1500mm。c、钢管表面平直光滑,无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。钢管上严禁打孔,钢管在便用前先涂刷防锈漆。d、扣件材质必须符合钢管脚手架扣件(GB15831)规定。e、旧扣件使用前,先进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺拴进行更换处理。新、旧扣件均进行防锈处理。f、两侧使用密目式安全网用绑扎丝连接,通道顶上面采用50跳板满铺后,再用安全网铺设一层。g、搭设流程:安装检查组装脚手板、安全网铺设验收h、通道的拆除与安装顺序相反,拆除作业必须由上而下进行,严禁上下同时作业。各种配
11、件严禁向下抛掷地面。I、在施工区域内悬挂安全提示牌,警示标语。六、吊篮搭设构造必须遵照专项安全施工组织设计(施工方案)的规定,组装和拆除时,应三人配合操作,严格按搭设程序作业,任何人不允许改变方案,吊篮的负载不得超过360KG(施工时的荷载值)吊篮上的作业人员和材料要对称分布,不得集中在一头,保持吊篮负载平衡,升降吊篮的手板葫芦应用3T以上的专用配套钢丝绳,承重的钢丝绳直径不小于12.5mm,吊篮两端应设保险绳,其直径与承重钢丝绳相同,绳卡不得少于3个,严禁使用接头钢丝绳。吊篮里侧距建筑物100mm,不得将两个和几个吊篮连在一起同时升降,升降吊篮时,必须摇动手板葫芦,各吊点必须同时升降,保持吊
12、篮平衡,吊篮升降时不要碰撞建筑物,特别是跳窗等高出建筑物立面等部位,应设专人负责。吊篮使用期间,应经常检查吊篮防护、吊绳、保险等关键部位,发现隐患,立即解决,操作工人相对吊篮必须配用安全可靠的安全带。七、工程竣工验收控制1、工程竣工验收应具备的条件: 项目已全部完工,并经检验合格。 验收资料齐全,签字完善,符合规定要求。2、工程竣工验收程序:(1)自检验收:由项目组负责。验收合格后,向工程部写出竣工报告,申请竣工验收。(2)工程部收到竣工报告后,组织相关部门到现场(工地)进行检查是否符合竣工验收条件。检查合格后,由工程部向业主(甲方)写出竣工验收报告。七、质量保证体系我公司严格按照IS0900
13、1:2000质量管理体系要求进行每一工程项目的管理工作,以确保项目的质量目标得到实现。操作文件有:一)质量手册(QM001);二)程序文件(QP001022);三)各类作业指导书(QW-001-036)。八、主要技术措施按国家标准(玻璃幕墙技术操作规程要求)交底,按国家质量检验标准,J139-2001施工及验收规范施工作业,按国标验收规程进行验收保修。一)本项目材料采购引用的标准:1、钢材 GB 699-882、玻璃:浮法玻璃GB116143、铝单板 GB/T 2344320094、密封材料(工业用橡胶板) GB/T 5574 (硫化橡胶分类橡胶材料)GB/ T 16589 (建筑用硅酮结构密
14、封胶)GB 16776二)产品加工、安装施工引用标准:玻璃幕墙工程技术规范 JGJ102-96三)玻璃幕墙构件技术要求:1、玻璃幕墙材料经检验合格,符合国家产品标准的规定,并有相应的合格证。2、截料端头不应有加工变形,毛刺不应大于0.2mm。3、孔位的允许偏差为0.5mm,孔距的允许偏差为0.5mm,累计偏差不应大于1.0mm。4、铆钉的通孔尺寸偏差应符合现行国家标准铆钉用通孔GB1521的规定。5、螺丝孔的加工应符合设计要求。6、玻璃幕墙构件装配要符合下列要求:构件装配尺寸允许偏差(mm)项目构件长度允许偏差槽口尺寸20002.020002.5构件对边尺寸差20002.020003.0构件对
15、角线尺寸差20003.020003.57、各相邻构件装配间隙及同一平面度要符合下列要求:相邻构件装配间隙及同一平面度允许偏差(mm)项目允许偏差装配间隙0.5同一平面度差0.58、玻璃幕墙的玻璃边缘应进行处理,其加工精度应符合设计要求。四)质量管理保证措施:1、层层落实各级(特别是项目管理班子)的质量责任制,建立在公司总工程师指导下,以项目工程师为首的,具有实效的项目工程质量保证体系。2、项目工程师组织各专业工长作好开工前技术准备,各专业工长按本组织设计及施工图纸,规范要求和工程具体情况,编制分项分部工程施工方案,向班组作业人员进行方案交底。3、严格按图纸施工,严守工艺操作规操,施工中合理化建
16、议,按技术管理程序上报,未经技术部门和设计部门审核同意,不得擅自变更和修改设计,严禁违章作业。4、加强拆除管理工作,指定专人组织和管理,保证拆除过程中的安全性。5、班组应做好工序质量以保证工程整体质量,专业工长应按分项工程向班组交待施工要求,项目质检员对工序质量实施监督检查。6、工程材料设备必须达到质量合格,且具有合格证或材质证书。不合格的材料、设备不得发送现场,施工现场材料人员负责对进场材料、设备检查验收。7、加强质量意识教育,组织现场施工班组开展以“工期、质量、安全”为课题的质量竞赛活动。九、产品保护措施一)加工时的产品保护1、解包装时,界纸刀应在型材背面或型材隐蔽处(如玻璃槽口)落刀,以
17、免划伤型材饰面。3、型材划线应在工作台上进行,如因超量工作台不易操作,可在地面上划线,但必须用木方或塑料材料架起,严禁铝材表面与地面接触。4、玻璃、型材必须存放于架子车上堆放整齐,才可运往吊篮进行施工二)运输时的产品保护1严禁用叉车叉架直接接触产品各部位,搬运时应谨慎,轻拿轻放,产品受力均匀,确保产品几何形状不变,表面完好。2、玻璃运输时宜按上下方向竖放,下垫木方或塑料支承,支承点布置要合理。严禁产品与有色金属直接接触,四周用绳索牢固地固定于车箱内,以保证产品运输时不发生窜动、移位,以防运输变形、擦伤。三)安装时的产品保护 1、安装前必须进行检查、校正。如因运输、堆放而使玻璃构件有挠曲变形或构
18、件松动、附件松动、变形、脱落等,均要修复后方可安装。2、安装前必须检查保护胶纸有否完好,如有剥离、脱落等现象,必须重新补上。3、严禁脚手架及重物压在或支承在玻璃上。十、施工安全及消防保卫措施按国家安全规范进行施工作业:1、按国家安全规范高处作业;2、按国家安全规范施工用电作业;3、按国家安全规范消防措施作业,重点防火。一)施工安全措施1、建立项目安全施工管理小组,由项目经理直接领导。2、任命项目专职安全员,督促安全文明施工制度的执行。3、广泛开展安全生产的宣传教育,使广大职工认识到安全生产的重要性、必要性,懂得安全生产、文明施工的科学知识,牢固树立安全第一的思想,自觉遵守各项安全生产法令和规章
19、制度。4、新进场的工人和更换工种、 岗位的工人必须首先接受三级安全教育,即:项目安全教育、工种安全教育、班组安全教育。教育的内容为:安全技术知识、安全技术操作规程、安全纪律、工程特点、设备性能和严禁事项,并经考试合格后方可上岗。5、特殊工种工人除接受一般安全教育外,还应经过本工种的专项安全技术教育,持有效的特殊工种上岗证方可上岗操作。6、采用新工艺、新技术、新设备由项目技术部门在施工前组织专门的技术操作规程教育。8、进入现场要严格遵守现场各项规章制度,必须戴好安全帽。不允许在施工区域内和办公大楼里面抽烟,发现一次罚款200元。9、高空作业前先认真检查吊篮、脚手架等是否牢固,保险、钢丝绳是否有断
20、丝等相关安全隐患问题,若有问题待处理好应才能操作。10、高空作业要脚踩稳牢,小件工具装入工具袋内,以防坠落。11、施工机械要按操作规程去做,如冲击电锤,射钉枪、吸盘等操作。二)施工消防安全保卫措施1、必须执行的防火制度和保卫制度;2、施工现场设立消防、保卫专职管理人员,进行现场监督;3、施工现场建立安全防火检查制度,发现火苗、隐患时,应立即消除。应定期、定岗、定人员进行检查;4、发现火警应立即报告消防部门,并立即组织人员抢救,对发生的事故要“三不放过”,对事故现场要做好现场保护,配合消防部门进行现场调查和勘察,分析事故的原因,落实防范措施;5、对临时用电和手持式电动工具的使用,应按国家标准GB
21、3787-83和建设部标准的有关条文执行。十一、玻璃幕墙工程验收1、玻璃幕墙工程验收前应将其表面擦洗干净。2、玻璃幕墙验收应提交下列资料: 设计图纸、文件、设计修改文件; 材料出厂质量证书; 预制构件出厂质量证书; 隐蔽工程验收文件; 施工安装自检记录。3、玻璃幕墙分格坡璃拼缝应竖直横平,缝宽应均匀,并符合设计要求。4、玻璃的品种、规格与色彩应与设计相符,整幅幕墙玻璃的色泽应均匀,不应有析碱、发霉和镀膜脱落等现象。5、幕墙材料的色彩应与设计相符,并应均匀,铝合金料不应有脱膜现象。6、幕墙装饰压板表面应平整,不能有变形、波纹或局部压砸等缺陷。7、幕墙的上下边及侧边封口、沉降缝、伸缩缝、防震缝的处
22、理及防雷体系应符合设计要求。8、幕墙隐蔽节点的遮封装修应整齐美观。9、幕墙不得渗漏。10、铝合金料及玻璃表面不应有铝屑、毛刺、油斑和其他污垢。11、玻璃要安装或粘结牢固,橡胶条和密封胶要镶嵌密实,填充平整。12、每平方米玻璃的表面质量应符合下列规定:项 目质 量0.10.3mm宽划伤痕长度小于100mm允许8条擦 伤不大于500mm213、铝合金框架构件安装质量应符合下列规定:项 目允许偏差检查方法幕墙垂直 度幕墙高度不大于30 m10 mm激光仪或经纬仪幕墙高度大于30 m,不大于60 m15 mm幕墙高度大于60 m,不大于90 m20 mm幕墙高度大于90m25 mm竖向构件直线度2.5
23、 mm2m靠尺,塞尺横向构件水平度不大于2000 mm2 mm水平仪大于2000 mm3 mm幕墙横向构件水平度幅宽不大于35 mm5 mm水平仪幅宽大于35 mm7 mm分格框对角线差对角线长不大于2000 mm3 mm3 m钢卷尺对角线长大于2000mm3.5 mm14、隐框玻璃幕墙的安装质量应符合下列规定:项 目允许偏差检查方法竖缝及墙面垂直度幕墙高度不大于30 m10 mm激光仪或经纬仪幕墙高度大于30 m,不大于60 m15 mm幕墙高度大于60 m,不大于90 m20 mm幕墙高度大于90 m25 mm幕墙平面度3 mm3 m靠尺,钢板尺竖缝直线度3 mm3 m靠尺,钢板尺横缝直线度3 mm3 m靠尺,钢板尺拼缝宽度(与设计值比)2 mm卡尺15、玻璃幕墙工程抽样检验数量、每幅幕墙的竖向构件或竖向拼缝和横向构件或横向拼缝应各抽查5%,并均不得少于3根;每幅幕墙分格应各抽查5%,并不得少于10个,所抽检质量均应符合上述13、14项的规定。十二、保修期及售后服务1、保修期为一年,在保修期内属产品的加工、安装质量问题免费维修、更换,如属人为损坏则收回维修成本费。在保养期内维修收回成本费。2、保证接到维修通知后叁天内派员到现场维修。14
