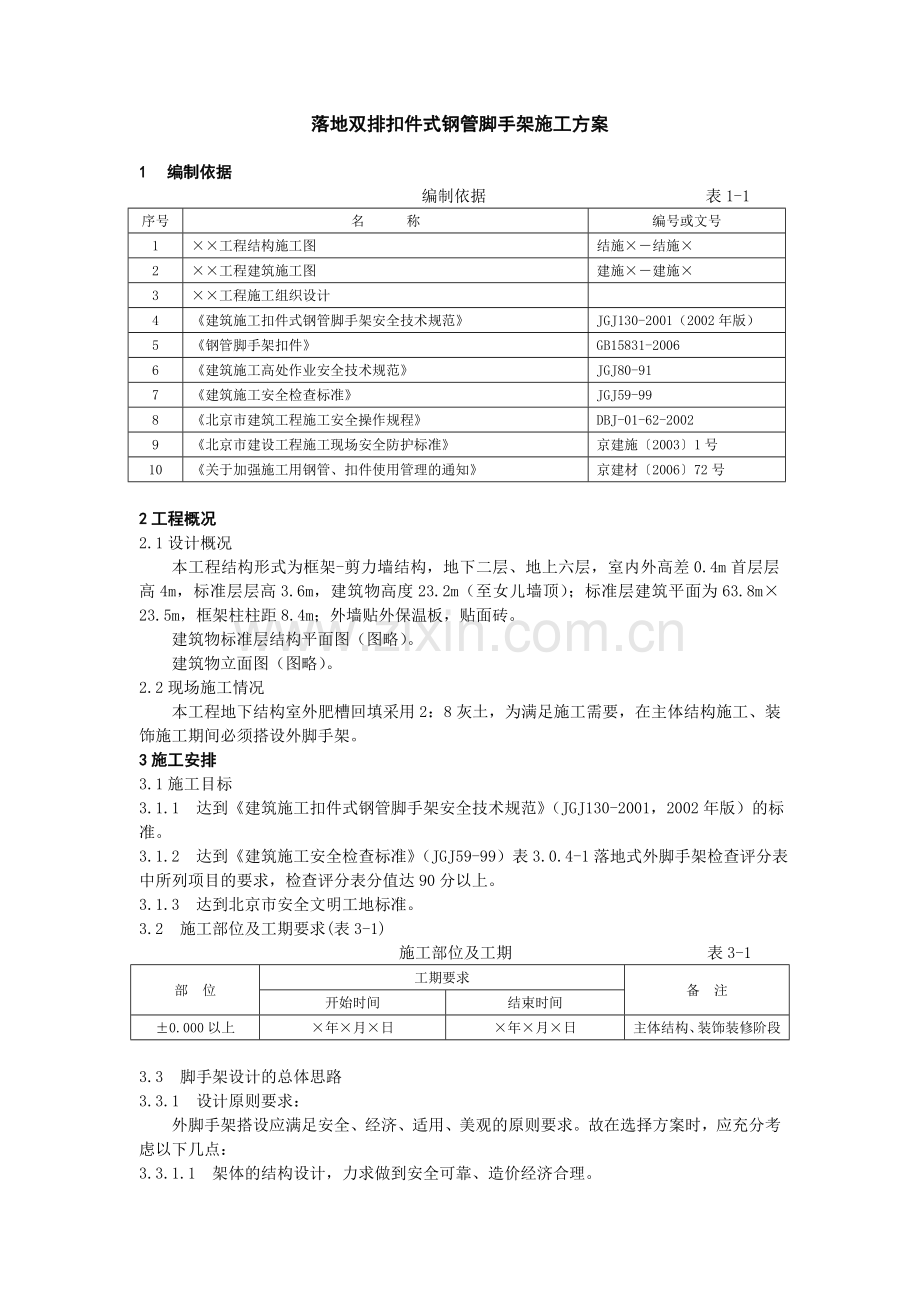

落地双排扣件式钢管脚手架施工方案.doc

落地双排扣件式钢管脚手架施工方案1 编制依据 编制依据 表1-1序号名称编号或文号1工程结构施工图结施结施2工程建筑施工图建施建施3工程施工组织设计4建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001（2002年版）5钢管脚手架扣件GB15831-20066建筑施工高处作业安全技术规范JGJ80-917建筑施工安全检查标准JGJ59-998北京市建筑工程施工安全操作规程DBJ-01-62-20029北京市建设工程施工现场安全防护标准京建施20031号10关于加强施工用钢管、扣件使用管理的通知京建材200672号2工程概况2.1设计概况本工程结构形式为框架-剪力墙结构，地下二层、地上六层，室内外高差0.4m首层层高4m，标准层层高3.6m，建筑物高度23.2m（至女儿墙顶）；标准层建筑平面为63.8m23.5m，框架柱柱距8.4m；外墙贴外保温板，贴面砖。建筑物标准层结构平面图（图略）。建筑物立面图（图略）。2.2现场施工情况本工程地下结构室外肥槽回填采用2：8灰土，为满足施工需要，在主体结构施工、装饰施工期间必须搭设外脚手架。3施工安排3.1施工目标3.1.1 达到建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001，2002年版）的标准。3.1.2 达到建筑施工安全检查标准（JGJ59-99）表3.0.4-1落地式外脚手架检查评分表中所列项目的要求，检查评分表分值达90分以上。3.1.3 达到北京市安全文明工地标准。3.2 施工部位及工期要求(表3-1) 施工部位及工期 表3-1部 位工期要求备 注开始时间结束时间0.000以上年月日年月日主体结构、装饰装修阶段3.3 脚手架设计的总体思路3.3.1 设计原则要求：外脚手架搭设应满足安全、经济、适用、美观的原则要求。故在选择方案时，应充分考虑以下几点：3.3.1.1 架体的结构设计，力求做到安全可靠、造价经济合理。3.3.1.2 在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3.3.1.3 选用材料时，力求做到常见通用、可周转利用，便于保养维修。3.3.1.4 结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收。3.3.1.5 脚手架的搭设，必须符合建筑施工安全检查标准要求，符合文明工地有关标准。3.3.2 脚手架选型本工程地上主体结构施工需要80d，外装修施工60d,工期较紧。根据本工程结构类型、现场施工特点，结合以上脚手架设计原则，同时结合我公司现有的技术条件、施工经验及公司现有的物资资源状况等因素，对本工程外脚手架选型作如下考虑：本工程外架子可采用悬挑架和落地架或附着式升降脚手架三种方案。如采用悬挑架，需分段搭架，投入两套钢挑梁，同落地架比较，增加钢挑梁的装拆配合费用，同时在结构施工完毕后，需拆除挑架，装修时重搭外架，增加工作量，也不利于赶工期。若采用附着式升降脚手架,一次性投入较大,且对于十五层以下的建筑物来说,不够经济。若采用落地式钢管脚手架，沿建筑物高度方向采取分层（自然层）若干次沿四周满搭设的方式，搭设高度至檐口。此脚手架在主体结构阶段主要用于安全防护，方便施工操作。装修阶段用于装修施工，兼作安全防护。此架体的材料投入小于悬挑架，使用期从结构阶段开始，直至装修阶段结束，主体结构和装修搭拆一次性，搭拆量小，但在装修阶段应考虑满足外装修施工的需要，对脚手架作一些改动，增加人工费用。脚手架类型的选择见表3-2。脚手架类型的选择 表3-2序号架子类型搭设条件工期要求地质情况费用对比工艺成熟程度1悬挑架满足不利赶工期不考虑高成熟2落地架满足满足满足中成熟3附着式升降脚手架满足满足不考虑一资性投入大成熟经以上技术经济综合比较，确定本工程地上结构施工阶段和装修施工阶段脚手架，采用落地式双排钢管脚手架。3.3.3 脚手架搭设高度的确定脚手架搭设高度=檐口标高室内外高差安全高度；根据建筑施工扣件式钢管脚手架安全技术规范（JGJ 1302001）第6.3.6 条：立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m。本建筑物上部为女儿墙，脚手架的搭设高度要超过女儿墙1m。安全高度取1m。脚手架搭设高度= 23.2+0.4+1=24.6m，没有超过规范规定的落地式脚手架最大搭设高度50 m，因此方案采用落地式双排脚手架。3.3.4 脚手架材料选择3.3.4.1 落地脚手架钢管，选用规格483.5，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。3.3.4.2 本工程钢管脚手架的搭设使用可锻铸造扣件，其材质应符合现行国家标准钢管脚手架扣件（GB 15831-2006）的规定，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。扣件在螺栓拧紧扭力矩达65Nm时，不得发生破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足要求后方可在施工中使用。3.3.4.3 搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间颜色。3.3.4.4 脚手板采用松木制作，材质应符合现行国家标准木结构设计规范（GB50005-2003）中级材质的规定。脚手板厚度不应小于50，两端应各设直径为4mm的镀锌钢丝箍两道。3.3.4.5 安全网的选用应符合安全网（GB5725-1997）、密目式安全网（GB16909-1997）的规定。密目式安全网网目密度应满足不低于2000目100cm2，做耐贯穿试验不穿透，1.6m1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。安全网必须具有阻燃性,其续燃、阻燃时间均不得大于4s。安全网必须有产品生产许可证和质量合格证，以及由市建筑安全监督管理部门发放的准用证。3.3.4.6 连墙件采用钢管，其材质应符合现行国家标准碳素结构钢（GB/T 700-2006）中Q235-A级钢的规定。3.4 脚手架设计3.4.1 总体设计立杆纵距1.5m,横距1.05m,纵向水平杆步距1.8m,内立杆距结构混凝土外皮0.4m,连墙件设置根据结构特点，设置在框架柱处和楼板处，连墙杆竖距3.6m，横距4.2m,脚手架搭设高度24.6m。外排架内侧设全封闭密目安全网（每1010,2300孔）。3.4.2 基础设计本工程脚手架基础部位，即外墙肥槽回填土采用2：8灰土分层夯实，达到坚实平整。脚手架的基础部位应在回填土完后夯实，采用强度等级C15的混凝土进行硬化，混凝土硬化厚度100m。脚手架底座底面高于自然地坪50mm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。架子底部应设有冲天底座，立杆支设在扁铁底座上，扁铁底座采用100mm100mm5mm钢垫板，上焊一22钢筋头，伸入立杆内，起固定作用。扁铁底座在已硬化的地基表面设置通长木垫板，木垫板规格为4000mm200mm50mm，扁铁支座按脚手架立杆纵距和横距铺放在木垫板上。在脚手架四周距外立杆500mm处设200mm宽排水明沟。基础设计见图3-1、图3-2。图3-1 基础做法图3-2 立杆底座做法3.4.3 立杆的构造(1）采用双排单立杆，立杆下设置底座，并平行于墙面铺设4000mm250mm50mm通长硬木垫板。(2）立杆除顶层顶部可采用搭接外，其余各层各步必须采用对接扣件连接。(3）立杆与大横杆采用直角扣件连接，立杆上的对接扣件交错布置，两根相邻立杆的接头不设置在同步内，两个相邻立杆接头避免出现在同步同跨内，且在高度方向错开的距离不小于500mm，各接头中心至主节点的距离不大于步距的1/3，本工程为不大于600mm。见图3-3。图3-3 立杆接头布置(4）搭接长度不小于1m，采用等间距三个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于100mm。(5）内立杆距结构外皮400mm。(6）立杆必须用连墙杆与建筑物可靠连接。(7）立杆顶端高出女儿墙1m。3.4.4 纵、横向扫地杆的构造（1）纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。建筑物北侧西半部分车库顶板存在较大高差（高差约0.60.8m），造成脚手架基础不在同一高度上，应将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。靠边坡上方的立杆轴线到边坡的距离不小于500mm。见图3-4。图3-4 不同基础高度纵、横向扫地杆构造（2)脚手架底层步距为不大于2m，见图3-4。3.4.5 纵向水平杆的构造（1）纵向水平杆设置在横向水平杆之下，立杆的内侧，长度不小于3跨。采用直角扣件与立杆扣紧。（2）纵向水平杆采用对接扣件连接，其接头交错布置，两根相邻纵向水平杆的接头不在同步或同跨内，两个相邻接头在水平方向错开的距离不小于500mm，各接头中心至最近主接点的距离不大于纵距的1/3，本工程各接头距最近立杆的距离不大于500mm。，见图3-5（a）、图3-5（b）。（a）接头不在同步内（立面） （b）接头不在同跨内（平面）图3-5 纵向水平杆对接接头布置3.4.6 横向水平杆的构造（1）每一主节点处必须设置一根横向水平杆，用直角扣件扣紧在纵向水平杆上，严禁拆除。（2）作业层上非主节点处的横向水平杆，宜根据作业层脚手板铺设的需要，在两根立杆之间等间距设置一根小横杆，最大间距不大于纵距的1/2。本工程不超过750mm。（3）横向水平杆靠墙一端外伸长度为300mm，以满足铺一块脚手板的要求。（4）横向水平杆轴线偏离主节点的距离不大于150mm。（5）上下层小横杆在立杆处错开布置，同层相邻的小横杆，在立杆处相向布置。见图3-6。图3-6 横向水平杆布置（6）小横杆伸出外立杆长度不小于100mm。3.4.7 脚手板设置要求 本工程采用木脚手板，自重不超过0.35kN/。（1）脚手板采用松木，厚50mm，宽250mm，长4000mm的硬木板，两端设直径为4mm的镀锌钢丝箍两道。（2）作业层脚手板应铺满、铺稳，离开墙面120150mm。 （3）木脚手板应设置在三根横向水平杆上。 （4）脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长度取130150mm，两块脚手板外伸长度的和不应大于300mm，靠墙一侧脚手板离墙距离不应大于150mm。拐角处两个方向的脚手板应重叠放置，避免出现探头板及空档现象，见图8-66（a）。 （5）脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm，见图3-7（b）。 （6）作业层端部脚手板探头长度取150mm。脚手板探头采用直径3.2mm（10#）的镀锌铁丝固定在支承杆件上。 （7）脚手板在作业层及其下一层铺设并随层上翻周转。整个架体上作业层不超过2层，铺板不超过3层。首层满铺一层脚手板，以上每隔12米（三层）铺一层脚手板。 (a)脚手板搭接构造 (b)脚手板对接构造图3-7平 脚手板连接构造3.4.8 连墙件为了增强脚手架的侧向刚度及稳定性，在外脚手架与建筑物之间设置连墙件，设置说明如下：连墙件采用刚性连接，墙件按二步三跨设置, 垂直间距为3.6m(隔步设置)，水平间距为4.2m。连墙杆用483.5的钢管，它与脚手架、建筑物的连接采用直角扣件双扣件与结构连接。在结构每一框架处设一组双杆箍柱式拉杆与框架柱拉结，如图3-8；在顶板上两框架柱间中点处，距结构外皮1.2m处预埋HRB33525 钢筋，用483.5的钢管与脚手架可靠拉结，如图3-9、图3-10。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。在建筑物的首层设置两道连墙杆。连墙件横竖向顺序排列、均匀布置，与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30）。连墙杆伸出扣件的距离应大于10。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。图3-8 连墙件与框架柱的拉结图3-9 连墙件与楼板的拉结图3-10 预埋件详图3.4.9 门洞（1）脚手架在安全通道出入口处设置门洞，设在312轴之间，出入口门洞尺寸为4.5m3.6m 、3m3.6m，门洞采用上升斜杆、平行弦杆桁架结构形式，挑空12根立杆，斜杆与地面的倾角在4560之间。门洞桁架的形式见图3-11(a)、 图3-11(b)。 挑空一根立杆（B型） 挑空二根立杆（B型）图3-11 门洞桁架构造（2）双排脚手架门洞处的空间桁架，除下弦平面外，在其余5个平面内的图示节间设置一根斜腹杆。（3）斜腹杆采用旋转扣件固定在与之相交的横向水平杆伸出端上，旋转扣件中心线距中心节点的距离不大于150mm。当斜腹杆在1跨内跨越2个步距时，在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。（4）斜腹杆采用通长杆件，当必须接长使用时，采用对接扣件连接。（5）安全通道处门洞桁架下的两侧立杆应为双管立杆，副立杆高度应高于门洞口12步。（6）门洞桁架中伸出上、下弦的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。在出入口两侧的内、外排单立杆分别增设一根辅立杆，并高于门洞口12步，立柱用短管斜撑相互联系。上方悬空立柱处增加两根斜腹杆，并用旋转扣件固定在与之相交的小横杆的伸出端上，旋转扣件中心线至主节点的距离在150mm内。当斜腹杆在一跨内跨越两个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上；宜采用通长杆件，必须接长时用对接扣件连接。3.4.10 剪刀撑与横向斜撑（1）双排脚手架需设剪刀撑与横向斜撑。（2）每道剪刀撑跨越立杆的根数按表3-3的规定确定。每道剪刀撑宽度不小于4跨，且不小于6m，斜杆与地面的倾角宜在4560之间。 剪刀撑跨越立杆的最多根数 表3-3剪刀撑斜杆与地面的倾角455060剪刀撑跨越立杆的最多根数n765（3）脚手架沿外侧立面整个长度和高度上连续设置单杆剪刀撑，斜杆与地面的倾角按50控制。（4）剪刀撑斜杆的接长采用搭接。搭接长度不小于1m，应等间距设置3个旋转扣件固定。端部扣件盖板边缘至杆端距离不小于100mm。（5）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。（6）横向斜撑应在同一节间，由底至顶层呈之字形连续布置，在里外排立杆之间上下连续布置，斜杆采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。（7）脚手架除拐角应设置横向斜撑外，中间应每隔6跨设置一道。剪刀撑设计见图3-12。图3-12 剪刀撑布置3.4.11 扣件（1）螺栓拧紧扭力矩不应小于40Nm，且不应大于65 Nm。（2）主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。（3）对接扣件开口应朝上或朝内。（4）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。3.4.12 安全网架设 （1）脚手架外侧采用满挂全封闭式的密目安全网。密目网采用1.8m6m的规格，用网绳绑扎在大横杆外立杆里侧，上下网之间的拼接要严密。（2）在架内高度1.8m处设首层平网（大眼网）为双层，往上每隔4步距设隔层平网，施工层应设随层网。作业层网应高于平台1.2m，并在作业层下步架处设一道水平兜网，随作业层上升。（3）脚手架外围悬挂安全网（大眼挑网），使用双层安全网，首层及上部结构每3层采用钢管搭设水平挑网，第一道网挑出6m，第二道以上挑出3m。3.4.13 作业层栏杆、挡脚板设置要求（1）栏杆、挡脚板均搭设在外立杆的内侧，用扣件扣牢。（2）上栏杆上皮高度为1.2m。（3）挡脚板高度不小于180mm。（4）中栏杆应居中设置。栏杆、挡脚板构造，见图3-13。图3-13 栏杆、挡脚板构造3.4.14 防电避雷措施（1)在高、低压线下方均不得搭设脚手架。脚手架的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于表3-4的规定。当条件限制达不到下表规定的最小距离时，必须采取防护措施。 脚手架周边与架空线路的边线之间的最小安全距离 表3-4外电线路电压等级（kv）小于111035110220330500最小安全操作距离（m）4.06.08.01015（2）采用避雷针与大横杆连通、接地线与整幢建筑物楼层内避雷系统连成一体的措施。（3）安装防雷装置，防雷装置的冲击接地电阻值不得大于30。（4）避雷针共设置4根，避雷针用直径为25mm,壁厚3mm的镀锌钢管制作，设在房屋四角脚手架的立杆上，高度为1.5m，并将所有最上层的大横杆全部接通，形成避雷网络。（5）接地线采用8圆钢，将立杆与建筑物楼层内避雷系统连成一体。接地线的连接应保证接触可靠。在脚手架的下部与立杆连接时，应用两道螺栓卡箍连接，并加设弹簧垫圈，以防松动，保证接触面不小于102。连接时将接触表面的油漆及氧化层清除，使其有金属光泽，并涂以中性凡士林。（6）接地线与建筑物楼层内避雷系统的设置按脚手架的长度不超过50m设置1个，本工程脚手架南北侧各设置3个,共6 个。位置不得选在人员经常走到的地方以避免跨步电压的危害和防止接地线遭机械损伤。同时应注意与其他金属物或电缆之间保持一定距离（一般不小于3m），以免发生击穿事故。（7）接地线的焊接长度应大于接地线直径的6倍。接地装置完成后，要用电阻表测定电阻是否符合要求。3.4.2.15 脚手架出入口通道的构造在建筑物南立面设置两个出入口，出入口大小为3m3.6m（宽高）、4.5m3.6m（宽高），在出入口处再分别搭设6.0m3m4.1m（长宽高）、6.0m4.5m4.1m（长宽高）双层防护棚，上铺50mm厚的双层脚手板。防护棚两侧采用密目网封闭，见图3-14（a）、（b）。（a）（b）图3-14 入口防护侧面构造3.4.16 脚手架平面布置脚手架搭设平面图见图3-15。图3-15 脚手架搭设平面图3.5 劳动组织3.5.1 管理层负责人及职责分工（表3-5） 管理层负责人及职责分工表 表3-5序 号姓 名职 务职 责备 注1生产经理生产总协调2技术负责技术总协调3技术员方案编制、技术交底4质检员质量监督持证5安全员安全监督持证6架子工长架子进度、安全负责持证3.5.2工人数量及分工根据本工程的结构特征、外脚手架的工程量及施工进度计划，劳动力安排如下:(1）架子工设架子工长一名，具体负责外墙脚手架的搭拆，需配备架子工25人。(2）配合用工外墙脚手架的搭设时，必须配备有足够的辅助人员和必要的工具。需配备测量放线工2人，负责脚手架垂直度控制。4 施工准备与物资配置计划4.1 技术准备4.1.1 技术培训脚手架施工前，项目技术部、安全部组织架子班长、架子工学习脚手架工程的有关规范规定，对架子工进行安全教育和技术培训，并按现行国家标准特种作业人员安全技术考核管理规则（GB5036-85）进行考核，合格后方可持证上岗。4.1.2 技术交底脚手架搭拆前，项目技术部门应按脚手架专项施工方案的要求对架子工长等相关人员进行技术交底。工长应对架子工班组操作人员进行口头和书面的技术交底。施工中如有人员变动，应重新交底。4.2 机具准备搭、拆架子所需主要机具配备见表4-1，其他工具如架子扳手、吊线等由架子工自备。 主要机具配置计划表 表4-1序号名称单位数量用 途进场日期备 注1架子扳手把25架子工搭设和拆除架子用年月日2力矩扳手把2检查扣件拧紧力度是否达到要求年月日3卡尺把1检查钢管外径和壁厚年月日4塞尺把1检查钢管两端面切钭偏差年月日5水平尺把1检查水平杆高差年月日6钢卷尺把1检查钢管弯曲程度和搭设中的距离或长度年月日JGJ130-2001，2002版中提及的钢板尺用钢卷尺代替4.3 物资准备4.3.1 根据施工方案，进行材料分析，根据施工进度计划的要求，编制材料配置计划，按计划组织材料分阶段进场。架子钢管由租赁公司提供，扣件、脚手板等材料由项目部自行采购。4.3.2 钢管、扣件、脚手板等材料按JGJ 130-2001（2002版）第8.1.18.1.5条的规定和施工组织设计的要求进行检查验收，不合格的材料不得使用。脚手架所用构配件材料必须有合格证。主要材料配置计划见表4-2。 主要材料配置计划表 表4-2序号名称及规格单位数量用途进场日期备注16m长管(483.5)根水平杆年月日租赁26m长管根立杆年月日租赁36m长管根剪刀撑年月日租赁43m长管根调整接头位置年月日租赁51.5m短管根横向水平杆年月日租赁62.5m短管根连墙杆年月日租赁7垫木根基础垫板年月日采购8直角扣件个杆件连接年月日采购9旋转扣件个杆件连接年月日采购10对接扣件个杆件连接年月日采购11木脚手板个施工作业层年月日采购126m1.8m安全网（10102300孔）张安全防护年月日采购4.4 现场准备4.4.1 规划好脚手架材料临时堆放场地。4.4.2 脚手架搭设前，室外基坑回填土完成，回填质量合格。建筑物四周回填面经平整、夯实、硬化处理完毕。5 施工方法及工艺要求5.1 脚手架的搭设5.1.1 搭设总体要求横平竖直，整齐清晰，图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形，不摇晃。5.1.2 搭设顺序搭设准备定位设置通长脚手板、钢底座放置纵向扫地杆立杆横向扫地杆第一步纵向水平杆第一步横向水平杆连墙杆第二步纵向水平杆第二步横向水平杆剪刀撑铺脚手板挡脚板及防护栏杆立挂安全网。5.1.3 搭设要求及注意事项5.1.3.1 搭设准备在搭设前，对脚手架基础部位要夯实、平整和进行混凝土硬化，并进行基础承载力试验，脚手架基础经验收达到合格标准。准备好搭设需要的材料。5.1.3.2 搭设进度脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。5.1.3.3 放线铺垫板（1）按立杆间距、排距要求放线、定位。根据构造要求在建筑物四周用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，做好立杆标记。（2）底座、垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。5.1.3.4 搭一步架（1）自角部起依次向两边竖立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并与立杆固定，每边竖起34根立杆后，随即装设第一步大横杆（与立杆扣接固定）和小横杆（靠近立杆并与大横杆扣接固定），校正立杆垂直和平杆水平使其符合要求后，按4060Nm力矩拧紧扣件螺栓，形成构架的起始段。（2）每搭完一步脚手架后，应校正步距、纵距、横距及立杆的垂直度。（3）按以上的作业程序和要求向上搭设脚手架。（4）在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉结后方可拆除。5.1.3.5 立杆搭设（1）外径48mm与51mm的钢管严禁混合使用。（2）相邻立杆的对接扣件不得在同一高度内，错开距离应不小于500mm。（3）先搭内立杆后搭外立杆。每排立杆先立两头，再立中间的一根，互相看齐后，立中间部分各立杆，内外立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。（4）底部第一排立杆应按立杆搭设要求选择，不同长度的钢管交错设置，至少有6m、3m两种不同长度的钢管作立杆。（5）开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。（6）当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件，不得滞后超过两个步距。（7）顶层立杆的搭接长度不小于1m,采用三个旋转扣件固定，端部扣件盖板的边缘至杆端不小于100mm。立杆顶端应高出建筑物女儿墙顶1m。5.1.3.6 纵向水平杆和横向水平杆搭设（1）搭设纵向、横向水平杆应满足本施工方案3.3.5、3.3.6的构造规定。（2）同一步纵向水平杆必须四周交圈，用直角扣件与内外角部立杆固定。（3）横向水平杆的靠墙一端至墙装饰面的距离不大于100mm。5.1.3.7 纵向、横向扫地杆搭设纵向、横向扫地杆搭设应符合本施工方案3.3.4的构造规定。5.1.3.8 剪刀撑、横向斜撑搭设（1）剪刀撑搭设应符合本施工方案3.3.10的构造规定，并随立杆、纵向、横向水平杆等同步搭设，各底层斜杆下端均必须支承在垫块或垫板上。（2）剪刀撑采用6m长的钢管，一根与立杆扣上，一根与小横杆扣上。（3）连墙杆和剪刀撑应及时设置，不得滞后超过两个步距。5.1.3.9 连墙件 （1）连墙件的搭设应满足本施工方案3.3.8的构造规定。（2）当施工操作层高出连墙件二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。（3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 （4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。5.1.3.10 建筑物出入口处脚手架的搭设在出入口两侧的内、外排开口处要采用双立杆，并高于门洞口12步，立柱用短管斜撑相互联系。上方悬空立杆下要设安全扣件，此处连接要加密，每步设置，同时在洞口边及其上设置剪刀撑。出入口处安全通道防护棚的搭设应符合建筑物出入口处脚手架的构造要求。5.1.3.11 扣件安装（1）扣件规格必须与钢管外径相同。（2）螺栓拧紧扭力矩不应小于40Nm，且不应大于65 Nm。（3）主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。（4）对接扣件开口应朝上或朝内。（5）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。5.1.3.12 作业层的栏杆和挡脚板的搭设栏杆和挡脚板的搭设应符合本施工方案3.3.13的构造规定。5.1.3.13 脚手板的铺设（1）脚手板铺设应符合本施工方案3.3.7的构造规定。（2）脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。（3）纵向对接搭设脚手板时，对接处的两侧必须设置横杆，并且绑扎牢固。（4）脚手板探头应用直径3.2mm的镀锌钢丝固定在小横杆（5)脚手板要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手板，发现有破损的要及时更换。（6）自顶层作业层的脚手板往下计，每隔12m(3层)满铺一层脚手板。5.1.3.14 防护设施要求 （1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。（2)选用18号铅丝张挂密目安全网，绑扎在大横杆外立杆里侧，要求严密、平整。作业层网高于平台1.2m，并在作业层下步架处设一道水平网。在架内高度1.8m处设首层平网,往上每隔4步距设隔层平网,施工层随设层网。首层及上部结构每3层采用钢管搭设水平挑网(大眼网)，第一道网挑出6m，第二道以上挑出3m。5.1.3.15 其它要求其它组件搭设要求见构造要求。5.2 脚手架的拆除5.2.1 拆除前的准备工作5.2.1.1 脚手架拆除前，应全面检查脚手架的扣件连接、连墙件和支撑体系等是否符合要求。5.2.1.2 应根据检查结果，补充完善施工组织设计及脚手架专项施工方案中的拆除顺序和措施，经主管部门批准后方可实施。5.2.1.3 脚手架拆除前，由项目技术部进行拆除安全技术交底。5.2.1.4 脚手架拆除前，应清除架上杂物及地面障碍物。5.2.2 脚手架的拆除施工工艺5.2.2.1 拆除原则由上而下，后搭先拆，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、钭撑，后拆小横杆、大横杆、立杆等。5.2.2.2 拆除顺序安全网栏杆脚手板剪刀撑横向水平杆纵向水平杆立杆。5.2.3 拆除要求及注意事项5.2.3.1 拆除顺序应由上而下逐层进行，不准分立面拆架，严禁上下同时进行拆架作业。做到一步一清、一杆一清。5.2.3.2 拆除立杆时，先抱住立杆，再拆开最后两个扣件。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。5.2.3.3 所有连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。5.2.3.4 当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。5.2.4 卸料要求5.2.4.1 各构配件应及时分段集中运送到地面，严禁抛掷。5.2.4.2 运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。6 脚手架的使用要求6.1 严格控制施工荷载，脚手板不得集中堆料施荷，作业层施工荷载（人员、材料、机具）：不得大于2kN/。6.2 装修施工时同时作业层数不超过两层。6.3 脚手架使用中，定期检查下列项目：6.3.1 杆件的设置和连接，连墙件、支撑、门洞桁架等的构造是否符合要求。6.3.2 地基是否积水，底座是否松动，立杆是否悬空。6.3.3 扣件螺栓是否松动。6.3.4 立杆的沉降与垂直度的偏差是否符合建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001，2002年版）表8.2.4项次1、2的规定。6.3.5 安全防护措施是否符合要求。6.3.6 是否超载。7 脚手架质量检查与验收 脚手架使用前，项目技术、安全部门组织安全员、架子工长、班组长等相关人员验收，验收合格后，报请公司安全部验收，合格后方可使用。 脚手架应进行分段验收和检查，发现有不符合要求的应迅速整改。7.1 构配件的检查与验收7.1.1 严格按照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001，2002年版）第8.1 条相关条款要求进行验收。7.1.2 根据关于加强施工用钢管、扣件使用管理的通知（京建材200672号文件）的要求具备有关资料。7.2 脚手架检查与验收7.2.1 严格按照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001，2002年版）第8.2条要求进行验收。7.2.2 严格按照建筑施工安全检查标准（JGJ59-99）表3.0.4-1落地式外脚手架检查评分表中所列项目和施工方案要求的内容进行检查。7.2.3 脚手架搭设的技术要求、允许偏差与检验方法见表7-1： 脚手架搭设的技术要求、允许偏差与检验方法 表7-1序号项 目技术要求允许偏差mm检查方法1地基基础表面坚实平整观察排水不积水垫板不晃动底座不滑动不沉降-102立杆垂直度100用经纬仪或吊线和卷尺3间距步距20钢板尺纵距50横距204纵向水平杆高差一根杆的两端20水平仪或水平尺同跨内两根纵向水平杆高差105双排脚手架横向水平杆外伸长度偏差外伸500mm-50钢板尺6扣件安装主节点处各扣件中心点相互距离a150mm钢板尺同步立杆上两个相隔对接扣件的高差a500mm钢卷尺立杆上的对接扣件至主节点的距离ah/3钢卷尺纵向水平杆上的对接扣件
