光学实验探究.doc

光学实验探究
平面镜成像部分
1．（2011山东聊城，第Ⅱ卷第12题）小峰同学在做探究平面镜成像的特点实验时，将玻璃板竖直放在水平桌面上，再取两段相同的蜡烛A和B一前一后竖直放置在桌面上，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去它跟蜡烛A的像完全重合，如图所示。在此实验中：
（1）用两段相同的蜡烛是为了比较像与物 的关系。
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛 （填“A”或“B”）这一侧观察。
（3）移去蜡烛B，在其原来的位置上放一光屏，光屏上不能承接到蜡烛A的像，这说明平面镜所成的像是 （填“虚”或“实”）像。
2．(2011山东威海，第20题)（1）在“探究光反射的规律”时，小李进行如图所示的实验，让一束光EO贴着纸板射到平面镜上，在纸板上会看到反射光线OF。将纸板沿ON向拥不后折，此时在NOF面上看不到反射光线，如图乙所示，此实验现象说明　　　　　　　　　　　　　　　　　　　　。在图甲中，如果让光线逆着OF的方向射向镜面，会看到反射光线沿着OE方向射出，这表明　　　　　　　　　　　　　　　　　。
（2）图甲是小明同学探究平面镜的实验装置，在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像，小明拿一支大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到A’处时，可以看到它跟像完全重合，由此可以得出的结论是　　　　　；经过三次实验后，在白纸上记录的像与物对应点的位置如图乙所示，下一步你将如何处理“白纸”上的信息得出结论：　　　　　　　　　　　　　　　　　　　　　　。

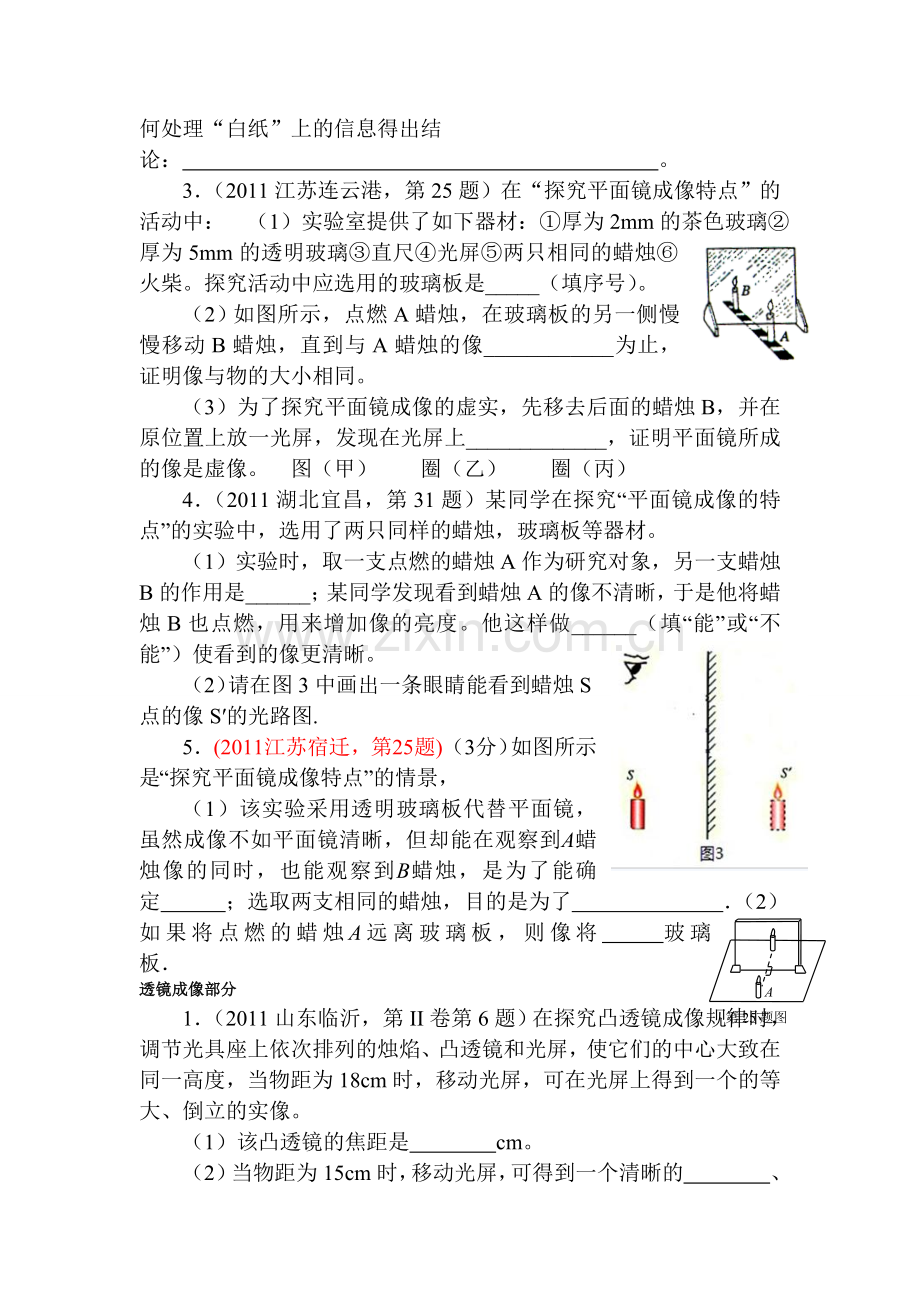

3．（2011江苏连云港，第25题）在“探究平面镜成像特点”的活动中： （1）实验室提供了如下器材：①厚为2mm的茶色玻璃②厚为5mm的透明玻璃③直尺④光屏⑤两只相同的蜡烛⑥火柴。探究活动中应选用的玻璃板是_____（填序号）。
（2）如图所示，点燃A蜡烛，在玻璃板的另一侧慢慢移动B蜡烛，直到与A蜡烛的像____________为止，证明像与物的大小相同。
（3）为了探究平面镜成像的虚实，先移去后面的蜡烛B，并在原位置上放一光屏，发现在光屏上_____________，证明平面镜所成的像是虚像。 图（甲） 圈（乙） 圈（丙）
4．（2011湖北宜昌，第31题）某同学在探究“平面镜成像的特点”的实验中，选用了两只同样的蜡烛，玻璃板等器材。
（1）实验时，取一支点燃的蜡烛A作为研究对象，另一支蜡烛B的作用是______；某同学发现看到蜡烛A的像不清晰，于是他将蜡烛B也点燃，用来增加像的亮度。他这样做______（填“能”或“不能”）使看到的像更清晰。
（2）请在图3中画出一条眼睛能看到蜡烛S点的像S′的光路图.
5．(2011江苏宿迁，第25题)（3分）如图所示是“探究平面镜成像特点”的情景，
（1）该实验采用透明玻璃板代替平面镜，虽然成像不如平面镜清晰，但却能在观察到A蜡烛像的同时，也能观察到B蜡烛，是为了能确定 ；选取两支相同的蜡烛，目的是为了 ．（2）如果将点燃的蜡烛A远离玻璃板，则像将 第25题图

A
玻璃板．
透镜成像部分
1．（2011山东临沂，第II卷第6题）在探究凸透镜成像规律时，调节光具座上依次排列的烛焰、凸透镜和光屏，使它们的中心大致在同一高度，当物距为18cm时，移动光屏，可在光屏上得到一个的等大、倒立的实像。
（1）该凸透镜的焦距是　　　　cm。
（2）当物距为15cm时，移动光屏，可得到一个清晰的　　　　、倒立的实像。在放大镜、照相机和投影仪中，成像情况与此类似的是　　　　　　。
2．（2011年福建省福州 第31题（3分）小雪小组在“探究凸透镜成像大小与焦距的关系”实验中，对课本的实验装置进行了改进，如图25所示。
（1）他们不用蜡烛，而用由几个发光二极管做成“F”字样的发光体进行实验，你认为其好处是＿＿＿＿＿＿＿＿＿＿＿。（写出一点即可）
次数
物距u/cm
焦距f/cm
像距v/cm
1
15
5
7.5
2
8
17.5
3
10
29.0
（2）他们用三个焦距不同的凸透镜进行实验，数据记录如上表。分析表中数据可知，在物距一定时，凸透镜的焦距越大，所成实像的像距＿＿＿＿；根据你所学凸透镜成像规律分析，此时所成像的大小＿＿＿＿。（均选填“越大”、“越小”或“不变”）
3．（2011四川广安，卷II第17题）在探究凸透镜成像规律时，小捷用了9个红色的发光二极管按“F”字样镶嵌排列在白色的板上代替蜡烛作光源，实验装置如图所示：
（1） 为了确定凸透镜的焦距，小捷将凸透镜正对太阳光，再把光屏放在另一侧，改变凸透镜与光屏的距离，直到光屏上出现一
个 （填“亮点”或“亮环”）为止，测得它与凸透镜中心的距离为10cm，确定出焦距f= （填“5cm”或“10cm”）。
（2）凸透镜固定在光具座的零刻度线上，小捷将光源移至光具座30cm处后，再移动光屏，至到如图所示位置，光屏上会出现清
晰 （填“放大”、“缩小”或“等大”）的实像；如果她将光源再远离凸透镜一些，这时光屏应向 （填“左”或“右”）移动，以获得清晰的实像。
（3）如果将光源移至7cm处，凸透镜此时成的是放大的 （填“虚像”或“实像”）。
4．（2011上海市，第241题）在图11中，凸透镜的焦矩为10厘米，实验时应先调整光屏的　(5)　 ，以保证烛焰的像能在光屏的 (6) ，若保持图中透镜的位置不变，将蜡烛移至光具座的“20厘米”刻度处．则应在　(7)　厘米刻度范围内移动光屏寻找像（选填“60~70”或“大于70”），直到光屏上的像最　(8)　为止。
5．（2011年福建省泉州市第26题）(5分)在用焦距为10cm的凸透镜来探究其成像规律的实验中：图14

（1)如图14将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在 ，其目的是使像成在 。
(2)当烛焰距凸透镜25cm时，移动光屏，可在光屏上上得到一个清晰的 ， 的实像、人们利用这个原理制成了 。
6．小华想探究凸透镜成像规律。实验桌上有A、 B、 C三个凸透镜。其中凸透镜A的焦距为10cm，凸透镜B的焦距为50cm,凸透镜C的焦距未知，光具座上标尺的刻度范围如图15所示。（1）小华想探究凸透镜成像的规律，应选用 凸透镜（选填“A”或“B”）。实验过程中，他将点燃的蜡烛放置在距凸透镜25cm时，移动光屏，直到光屏上呈现出蜡烛清晰的像，则该像是倒立、 的实像（选填“放大”或“缩小”）
（2）小华将凸透镜C固定在光具座上50cm刻度处，当烛焰在光具座上30cm到40cm刻线之间时，烛焰的像是放大、倒立的实像；当烛焰在光具座上0cm到30cm之间时，烛焰的像是缩小、倒立的实像。由此可以判断烛焰在光具座上45cm刻线时，烛焰的像是放大、 的像。
7如图所示是两束激光分别射向并通过甲、乙两透镜的传播路径.由图可知： (甲透镜/乙透镜)是凹透镜，可用于 (近视/远视）眼的矫正.
