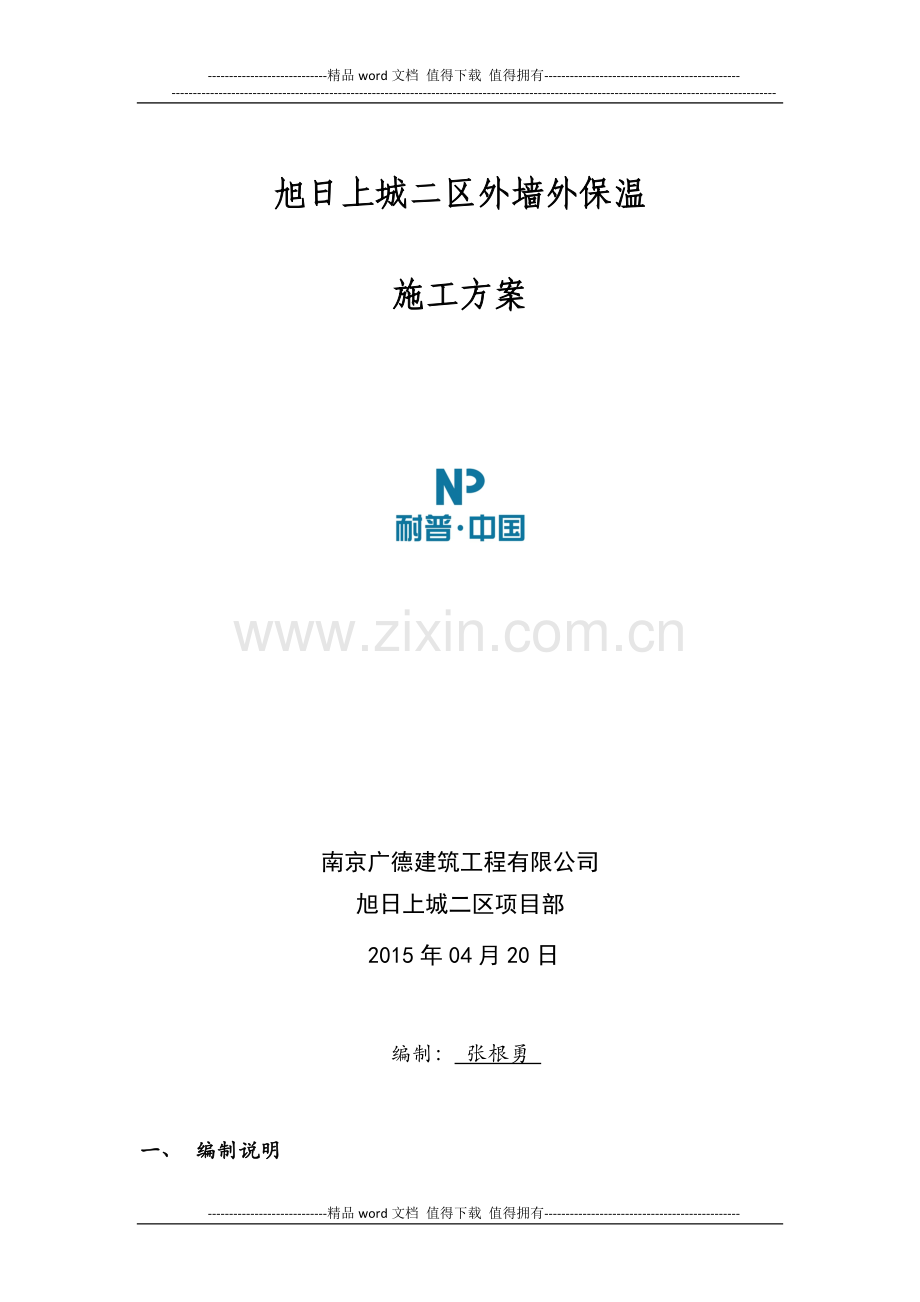

旭日上城二区外墙外保温

施工方案

南京广德建筑工程有限公司
旭日上城二区项目部
2015年04月20日

编制： 张根勇

一、 编制说明

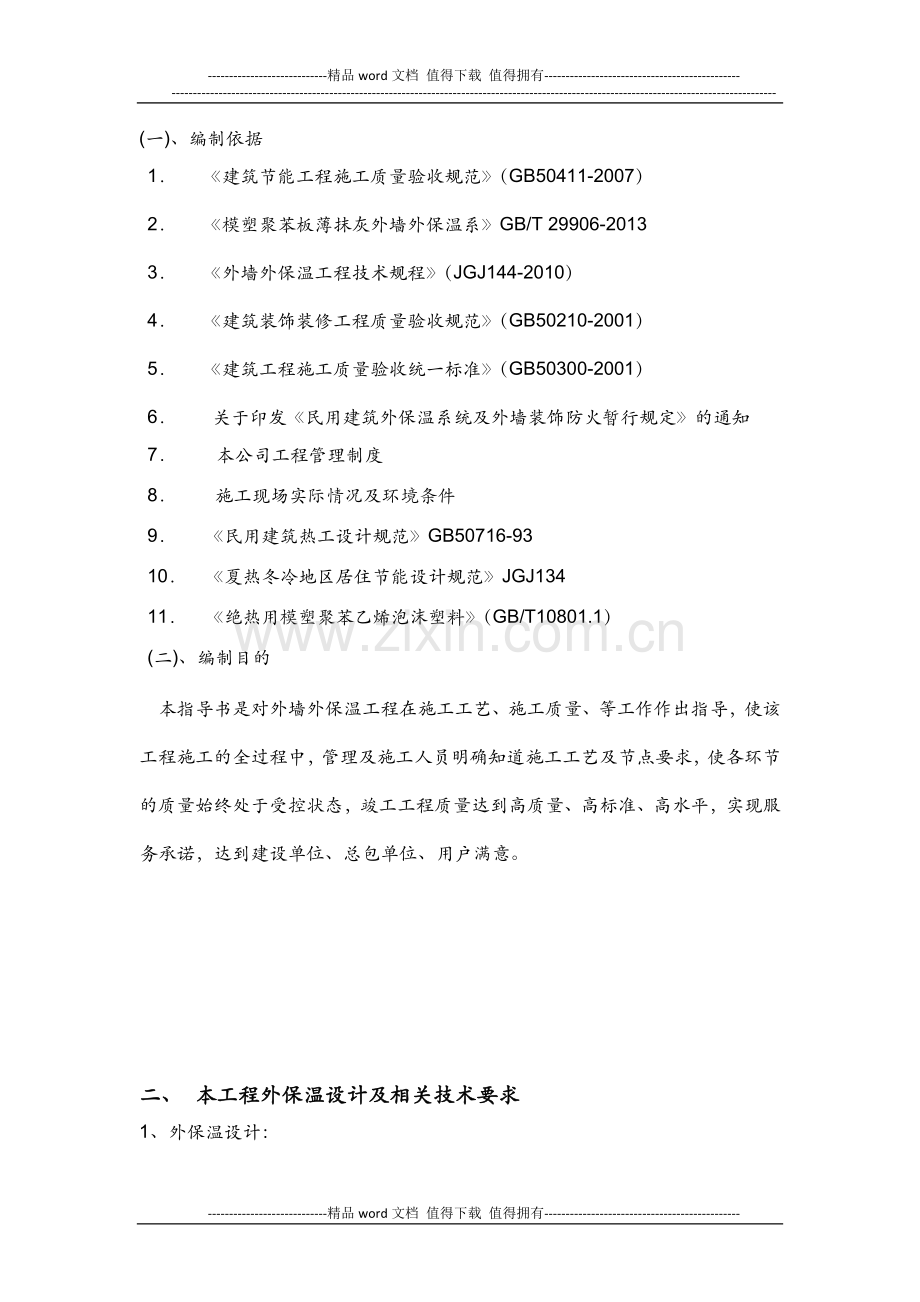

(一)、编制依据
1． 《建筑节能工程施工质量验收规范》（GB50411-2007）
2． 《模塑聚苯板薄抹灰外墙外保温系》GB/T 29906-2013
3． 《外墙外保温工程技术规程》（JGJ144-2010）
4． 《建筑装饰装修工程质量验收规范》（GB50210-2001）
5． 《建筑工程施工质量验收统一标准》（GB50300-2001）
6． 关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知
7． 本公司工程管理制度
8． 施工现场实际情况及环境条件
9． 《民用建筑热工设计规范》GB50716-93
10． 《夏热冬冷地区居住节能设计规范》JGJ134
11． 《绝热用模塑聚苯乙烯泡沫塑料》（GB/T10801.1）
(二)、编制目的
本指导书是对外墙外保温工程在施工工艺、施工质量、等工作作出指导，使该工程施工的全过程中，管理及施工人员明确知道施工工艺及节点要求，使各环节的质量始终处于受控状态，竣工工程质量达到高质量、高标准、高水平，实现服务承诺，达到建设单位、总包单位、用户满意。

二、 本工程外保温设计及相关技术要求
1、外保温设计：

1）本工程外墙保温材料选用及耗量：
本工程主要采用耐普系统保温材料：黑泡保温板1200mm*600mm*厚度（厚度以实际设计为准）保温板（1.1平方/每平方）、专用粘结剂粘贴（5kg左右/m2）、抹面胶浆（5kg左右/ m2）、玻璃纤维耐碱网格布1道（1.2平方/ m2），专用保温锚栓（6个 - 8个/ m2---以实际项目为准）。外墙装饰为涂料系统。细节主要包括托架节点、门窗洞口边节点以及其他本工程的相关节点。

2）功能要求
根据本工程所在地区的气候特点、该工程所处的具体位置和功能以及业主的要求，抹面完成以后应具备以下功能：
a表面平整，无龟裂纹产生。
b具有防水防渗作用。
c具有一定的保洁性。
d达到设计要求的保温效果。
e达到设计要求的装饰效果。

三、施工条件
1、 安装现场应有足够大的室内临时仓库，下铺塑料布，供堆放成品、材料或耐普黑泡板现场切割。有简易宿舍，供食宿及工具设备存放。
2、 安全可靠的脚手架，脚手架内侧应离墙至少200㎜，中间尽量减少拉结点。
3、 提供垂直运输升降机及施工用水用电。
4、 施工时对土建方外墙粉刷进行检查验收，符合外墙普通抹灰标准。
5、 基层墙体的质量检验
a、基层墙体必须清理干净，使墙体表面没有油、浮尘、污垢、脱模剂、风化物、涂料、蜡、防水剂、潮气、霜、泥土等污染物或其他妨碍粘结的材料，墙体表面无凸出物，施工时应清洁平整。
b、对于墙面施工洞、脚手架拉结口土建负责跟进修补。墙面施工洞、脚手架拉结口负责跟进修补。由于新抹砂浆温度、碱度较高，对粘结质量有影响，因此要求这些修补的砂浆达到养护要求，把握相关施工参数。
c、对于穿墙构件，提请总包做好其四周必须的防锈、防水处理。
d、门窗主框需要安装完毕，门窗边采用3cm保温板。
e、外墙抹灰基层检查验收标准：（见下表）
基层墙体经处理后，其表面平整度、立面垂直度、阴阳角、方正度均需符合《建筑装饰装修工程质量验收规范》（GB50210-2001）表4.2.11中达到普通抹灰要求。

表4.2.11 一般抹灰的允许偏差和检验方法
项次
项目
允许偏差
检查方法
1
立面垂直度
4
用2米垂直检测尺检查
2
表面平整度
4
用2米靠尺和塞尺检查
3
阴阳角方正
4
用直角检测尺检查
4
分格条（缝）直线度
4
拉5米线，不足5米拉通线，用钢直尺检查
5
墙裙、勒脚上口直线度
4
拉5米线，不足5米拉通线，用钢直尺检查

6、环境温度的要求
施工环境温度和基层墙体表面温度在施工后24小时内不得低于5℃，风力不大于5级。

四、技术准备
1、施工及技术管理人员，必须认真熟悉施工图纸，及时检查现场和图纸变更的情况。
2、编制施工方案，办好开工审批手续。
3、配备专人负责技术资料的收集和整理。
4、组织培训施工人员熟练掌握外墙外保温施工工艺。
5、对施工队进行技术及安全交底。

五、施工机具
（一）设备：
冲击钻，用于钻孔安装锚固件，最大钻孔直径φ13㎜。搅拌器又名电钻、飞机钻，可以使用电动搅拌器（或可调速电钻加搅拌器），额定电压220v、额定钻速700—1000r/min、、频率50Hz，输入功率400W—500W。搅拌头，用φ12㎜粗钢筋制成，长度为600㎜，下部150㎜处用钢筋弯成四只半径75㎜半圆形螺旋叶片，以利于搅动。
（二）脚手架:
系统专用脚手架的架管或管头与墙面间的最小距离应为200㎜，以便于施工。吊蓝、吊绳、滑板必须有安全检测报告及相关合法手续，施工人员必须有高空作业证。
（三）安全设备:
安全带、安全帽、安全网、安全围栏、指示牌、警告牌。
（四）工具:
a、系统类：电热丝切割器、抹刀、多用刀、美工刀、螺丝刀、剪刀、钢锯条、塑料搅拌器、手据、打磨板（粘有﹥20粒度粗砂纸的打磨抹子）、灰浆托板、开槽器、圆盘（或砂带）打磨器、槽抹子、搓抹子、角抹子、锯齿抹子（圆形槽齿孔）、打胶枪、冲击钻、电锤、榔头、保护胶带、滚筒、刷子等
b、造型类：橡皮手套、镘刀、砂纸、油灰刀等。
c、 质控类：墨斗、皮尺、垂线垂球、靠尺（2m以上）、水平尺、细水管等。

六、组织与人员准备

1..项目管理组织机构

我方拟成立专门的项目部，对本工程实行项目化管理。项目部组织机构和各岗位职责如下：

项目部各岗位职责

岗位
职责
项目经理
1.根据项目实际情况，提出施工组织设计方案和预算书（材料和人工预算），报工程总监审批后组织实施；
2.经常检查各项质量记录，及时发现偏差并提出解决方法；
3.工程完工后，主持项目总结会并提供书面总结报告。
材料员
1.根据预算组织各种材料和机具及时到达施工现场；
2.材料和机具的仓储管理；
3.材料和机具的发放和登记；
4.单位面积材料消耗量的核算，并向项目经理提供核算结果。
施工员
1.对施工人员进行技术交底和操作前的培训；
2.施工人员进场时间的安排和进场前后工作面的安排；
3.每天主持召开班前班后会议，提出当天存在的问题和解决方法；
4.统计工作量并计算工队的工资；
5.向建设方和监理方办理签证；
6.负责项目部与业主、总包、监理、设计单位之间各种往来文件分类、保管；
7.负责工程竣工资料的整理和汇总。
质检员
1.负责对基层的检查和验收；
2.对每道工序完工后的质量进行检查，合格者予以签收，不合格者责令其
返工。
安全员
1.经常检查脚手架和安全带等安全设施，对不合格者及时向项目经理提出，并跟踪检查整改结果，直至合格为止（对整改不合格而擅自进行施工者，可以直接向工程总监或总经理报告）；
2.负责全体施工人员的安全文明生产教育和宣传。
资料员
1..负责项目部与业主、总包、监理、设计单位之间往来文件、信函、工程资料的收发、登记工作；
2.工程资料随工程进度同步收集、整理，确保工程资料真实性、有效性和完整性；
3.工程施工资料要在工程竣工验收前整理、汇总完成。

2.拟参加现场施工人员编制

姓名
性别
职称
项目经理
徐涛
男
工程师
安全员
许显真
男
工程师
质检员
史华健
男
工程师
施工员
张根勇
男
工程师
材料员
蔡崇相
男
工程师

3.施工人员计划

(1).施工部署：该工程为4#、7#、9#、11#楼外墙保温工程，分为2个施工段，
9#、11#楼为一个施工段，先施工，4#、7#楼为一个施工段，后施工。

(2).劳动力计划：该工程计划每个施工段分配44人，每栋楼分配22人，2个施工段分别由1个班组施工，2个班组独立施工，工作之间相互协调。

七、施工流程图
工具准备
基层处理
材料准备

粘贴保温板
调配粘结砂浆

嵌缝处理

保温板打磨

安装锚固件

特殊部位处理

抹面抗裂砂浆

铺贴网格布

抹面抗裂砂浆

验收

八、施工工艺
1、材料准备
a、粘结胶浆的配制：将25㎏一包的粉料分批倒入一盛有约5.5公斤水的干净容器中，用低速搅拌器搅拌成均匀的糊状胶浆。胶浆净置5分钟。使用前再搅拌一次使其具有适宜的粘稠度。
· 粘结胶浆中不得掺入砂、骨料、速凝剂、聚合物等其它添加剂；
· 粘结胶浆应随用随搅，已搅拌好的胶浆料必须在2小时内用完。
b、网格布的准备：应根据工作面的要求剪裁网格布，标准网布应留出搭接长度。墙面的搭接长度100㎜，阴阳角搭接长度为200㎜。
2、检查基层平整度情况，不平整的地方用水泥砂浆找平。
3、保温板的切割：应尽量使用标准尺寸（1200×600× 厚度 ㎜）的板，标准尺寸即也是最大尺寸。若需使用非标准尺寸的聚苯板时，应进行切割，保证切割的平直，保证板材更好拼缝。
4、弹线
根据要求，首先沿着外墙每两层的楼板位置标高处弹好水平线；需设置系统变形缝处，则应在墙面弹出变形缝线及变形缝宽度线。
5、托架的安装
在底层勒脚部位安装托架，延弹好的水平线用电锤每米打3个φ10mm×8mm的孔，将膨胀螺丝放入孔内，在将托架置于水平线上，对已打好孔，将螺帽拧紧，托架安装必须水平、平直。（详见节点图）
6、粘贴保温板（条粘法）
a、将调配好的粘结胶浆满涂在保温板的背面，厚度大于12㎜，用专用的10mm*10mm的锯齿抹刀将胶浆延保温板平面成450角方向刮出一条条齿状粘胶条。确保胶浆和墙面的粘贴面积大于60%,如墙面平整较差可采用12mm*12mm的齿口鳗刀。
b、保温板抹完粘结胶浆后，应立即将板平贴在基层墙体上滑动就位。粘贴时应轻柔、均匀挤压。为了保证板面的平整度，应随时用一根长度不小于2米的靠尺进行压平操作。
c、保温板施工应自下而上，沿水平方向横向铺贴，每排板错缝1/2板长。
d、在墙角处，保温板应垂直交错连接，保证拐角处板材安装的垂直。为保证交错连接，并保持阳角垂直，建议在一面贴每层板时，就把阳角处与之搭接的另一面的一块板给贴上。注意：保持交错连接。
e、小于3-5mm，其它层不应小于3mm。
f、粘贴保温板应注意以下事项：
1）操作应迅速，在保温板安装就位之前，粘贴胶浆不得有结皮；
2）保温板的接缝应紧密，且平齐；在保温板涂抹粘结胶浆时，保温板侧面多余粘结胶浆要及时清理，保温板的板缝或终端部位不得有胶浆，以免引起开裂。
3）门窗洞口角部的保温板，应尽量采用整块裁出洞口，如有拼接，保温板缝必需至少距离门窗洞的角部200㎜。
g、贴保温板时，板缝应挤紧，相邻板间应平齐，板缝间隙不得大于2㎜。局部板缝间隙大于2㎜时，应用聚氨酯发泡堵缝，不得用板条粘结，更不得用粘接剂直接堵缝，板间高差大于1.6㎜的部位应打磨平整。
8、打磨
保温板粘贴上墙面后静置至少24小时可以用打磨板将保温板打磨平整，阴阳角打磨顺直，并随时将打磨产生的碎屑清理干净。
9、安装锚固件
a. 锚固件安装应保温板铺贴完成后进行，用电锤在墙体钻孔，钻孔深度至少应比锚固深度大10㎜。平均约6个/平米。锚固件的高度要低于板面的高度，安装完毕后立即用抹面胶浆将锚固件抹盖，以防雨水通过锚钉缝隙进入保温板的内部。（详见锚固件布置图）
b. 混凝土墙面采用敲击式锚固件，空心砖墙采用拧入式锚固件。
c．阳台内侧、空调板内侧、凸窗顶板等安全要求较底的部位可以适当减少锚固件数量。
10、铺设网格布
a. 涂抹面层胶浆前，应先检查保温板是否干燥。表面是否平整，并去除板面的有害物质、杂质或表面变质部分。
b. 保温板整理完毕后，先在门窗边先抹上胶浆，将翻包网的网格布铺贴在板上。
c. 网格布应自上而下铺设。在门窗洞口处要一同挂网完成。
d. 当遇到门窗洞口时，应在洞口四角处沿45°方向补贴一块200㎜×300㎜的标准网格布，以防止开裂。
e. 设网格布应注意以下事项：
·不得在雨中铺设网格布；
· 标准网格布应相互搭接至少100㎜；
·在拐角部位，网格布就是连续的，并从每边双向绕角铺贴，包墙的宽度不小于200㎜。
·施工时，应避免阳光直射，否则应在脚手架上搭上防晒布来遮挡墙面；并应避免在风、雨气候条件下施工；
·涂层干燥前，墙面不得沾水以免导致颜色变化。
11、抹面胶浆
待铺贴玻纤网的胶浆干燥12小时，涂抹第二道抹面胶浆用以找平墙面，胶浆厚度在1mm-2mm，并且网格布及锚固件需全部被覆盖。

九、 温施工中相关的配合和要求
一、 保温施工前对基层墙体的要求：
1、 基层墙体（水泥砂浆或混凝土）必须无松动、起壳、空鼓和裂缝等缺陷，表明没有油、风化物、蜡和其它污染物。
2、 窗框安装到位，并粉刷完成。
3、 基层验收符合普通抹灰要求，并按施工方案对基层进行验收，合格后方可进行外保温施工。

二、 有关脚手架的要求
1、保温施工的脚手架安装应符合：《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－2001 J84－2001
2、脚手架的架管和管头离墙体最近处至少有200mm的距离，以便施工。
3、墙面尽量减少拉接点，施工完毕后，土建在拆脚手架时由保温施工单位方负责修补拉接点。

三、 其它方面的要求
1、 穿墙构件，或预埋件提请总包方做好其四周必须的防锈、防水处理。
2、 保温施工前外墙和外门窗口施工及验收完毕（门窗主付框在外保温工程前安装到位）。
3、 用于放置保温板、粘结胶浆、网格布等材料的临时仓库需由甲方指定位置。
4、 甲方应免费提供施工现场的水电、垂直提升设施（如升降梯、塔吊等）。

十、成品保护
（一） 加强成品保护，提高施工人员的成品保护意识，贯彻成品保护条例。
（二） 施工中各专业工种紧密配合，合理安排工序，严禁颠倒工序作业。
（三） 对已施工完的保温墙体，不得随意开凿孔洞。
（四） 不得在保温板上放置易燃及溶剂型化学物品，不得在上面作业电气焊。
（五） 应防止重物撞击墙体，如拆除脚手架等
（六） 严禁将窗户作为脚手架支点或固定点使用，防止脚手架砸碰损坏。避免门窗位移变形。
（七） 抹灰及饰面层施工时，注意不要污染门窗表面。

十、主要节点图（见附件）
