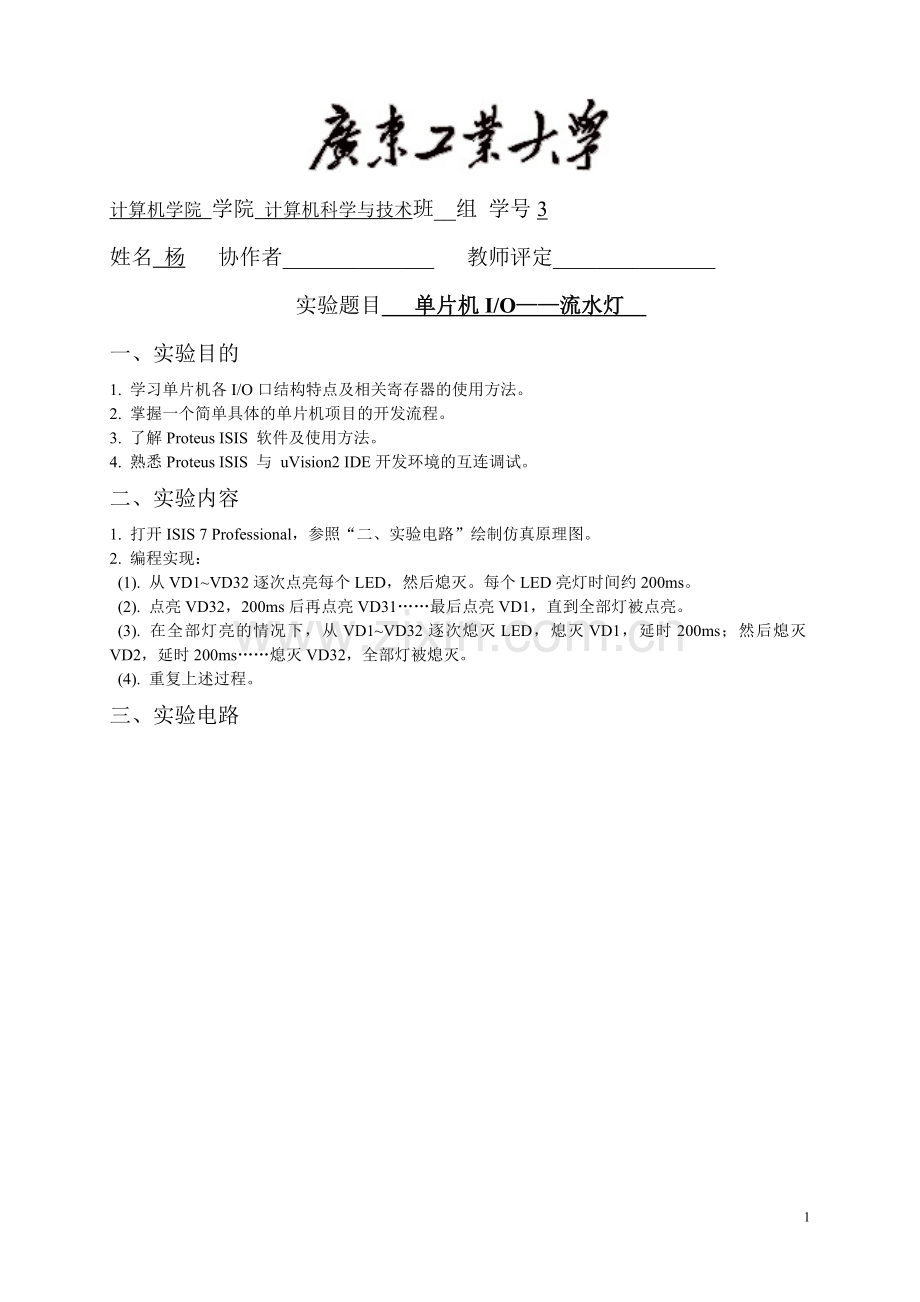

实验1——流水灯.doc

计算机学院 学院 计算机科学与技术班__组 学号3
姓名 杨 协作者______________ 教师评定_______________
实验题目 单片机I/O——流水灯
一、实验目的
1. 学习单片机各I/O口结构特点及相关寄存器的使用方法。
2. 掌握一个简单具体的单片机项目的开发流程。
3. 了解Proteus ISIS 软件及使用方法。
4. 熟悉Proteus ISIS 与 uVision2 IDE开发环境的互连调试。
二、实验内容
1. 打开ISIS 7 Professional，参照“二、实验电路”绘制仿真原理图。
2. 编程实现：
(1). 从VD1~VD32逐次点亮每个LED，然后熄灭。每个LED亮灯时间约200ms。
(2). 点亮VD32，200ms后再点亮VD31……最后点亮VD1，直到全部灯被点亮。
(3). 在全部灯亮的情况下，从VD1~VD32逐次熄灭LED，熄灭VD1，延时200ms；然后熄灭VD2，延时200ms……熄灭VD32，全部灯被熄灭。
(4). 重复上述过程。
三、实验电路

4、实验源程序
#include <REG52.H> /*包括P0~P3口在内的89C52特殊功能寄存器定义*/
#define uchar unsigned char
#define uint unsigned int
uchar code fun[]={0xfe,0x7f,0x01};
void delay() //延时函数
{uchar i,j;
for (i=0;i<200;i++)
for (j=0;j<200;j++);
}
void fun1() //依次从VD1~VD32点亮LED灯，
{uchar j,i=0;
uchar temp;
temp=fun[i];
for (j=0;j<8;j++)
{P0=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P0=0xff; //灭P0口灯
temp=fun[i]; //然后依次点亮LED灯
for (j=0;j<8;j++)
{P1=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P1=0xff; //灭P1口灯
temp=fun[i]; //然后依次点亮LED灯
for (j=0;j<8;j++)
{ P2=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P2=0xff; //灭P2口灯
temp=fun[i]; //然后依次点亮LED灯
for (j=0;j<8;j++)
{
P3=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P3=0xff; //灭P3口灯
}
void fun2() //依次从VD32~VD31点亮LED灯

{
uchar j,i=1;
uchar temp;
temp=fun[i];
for (j=0;j<8;j++) {
P3=temp;
temp=temp>>1 ;
// temp|=0x80;
delay();
}
// P3=0xff;
temp=fun[i];
for (j=0;j<8;j++)
{
P2=temp;
temp=temp>>1 ;
// temp|=0x80;
delay();
}
// P2=0xff;
temp=fun[i];
for (j=0;j<8;j++)
{
P1=temp;
temp=temp>>1 ;
//temp|=0x80;
delay();
}
//P1=0xff;
temp=fun[i];
for (j=0;j<8;j++)
{
P0=temp;
temp=temp>>1 ;
//temp|=0x80;
delay();
}
//P0=0xff;
}
void fun3() //逐次熄灭LED灯
{
uchar j,i=2;
uchar temp;
temp=0x00;
P0=temp;
P1=temp;
P2=temp;
P3=temp;
temp=fun[i];
for (j=0;j<8;j++)
{
P0=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P0=0xff;
temp=fun[i];
for (j=0;j<8;j++)
{
P1=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P1=0xff;
temp=fun[i];
for (j=0;j<8;j++)
{
P2=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P2=0xff;
temp=fun[i];
for (j=0;j<8;j++)
{
P3=temp;
temp=temp<<1 ;
temp|=0x01;
delay();
}
P3=0xff;
}
void main() //循环调用上面3个模块
{while (1)
{fun1();
fun2();
fun3();
}
}
五、实验总结
由于是刚接触使用Proteus ISIS和uVision2 IDE这两个软件，这次实验显得很棘手，不过通过自己的摸索和查找资料，慢慢的学会了很好的使用，后来由于要控制4个口的LED，在代码调试上也有些问题，不过通过自己慢慢调试和与同学探讨，后来终于完成了，通过这次实验，提升了我的一些动手能力，初步了解并熟悉实验板上单片机I/O口和LED灯的电路结构，能通过软件修改程序实现仿真板上不同灯的亮灭情况，并希望通过多次试验对它有更多的了解。。
