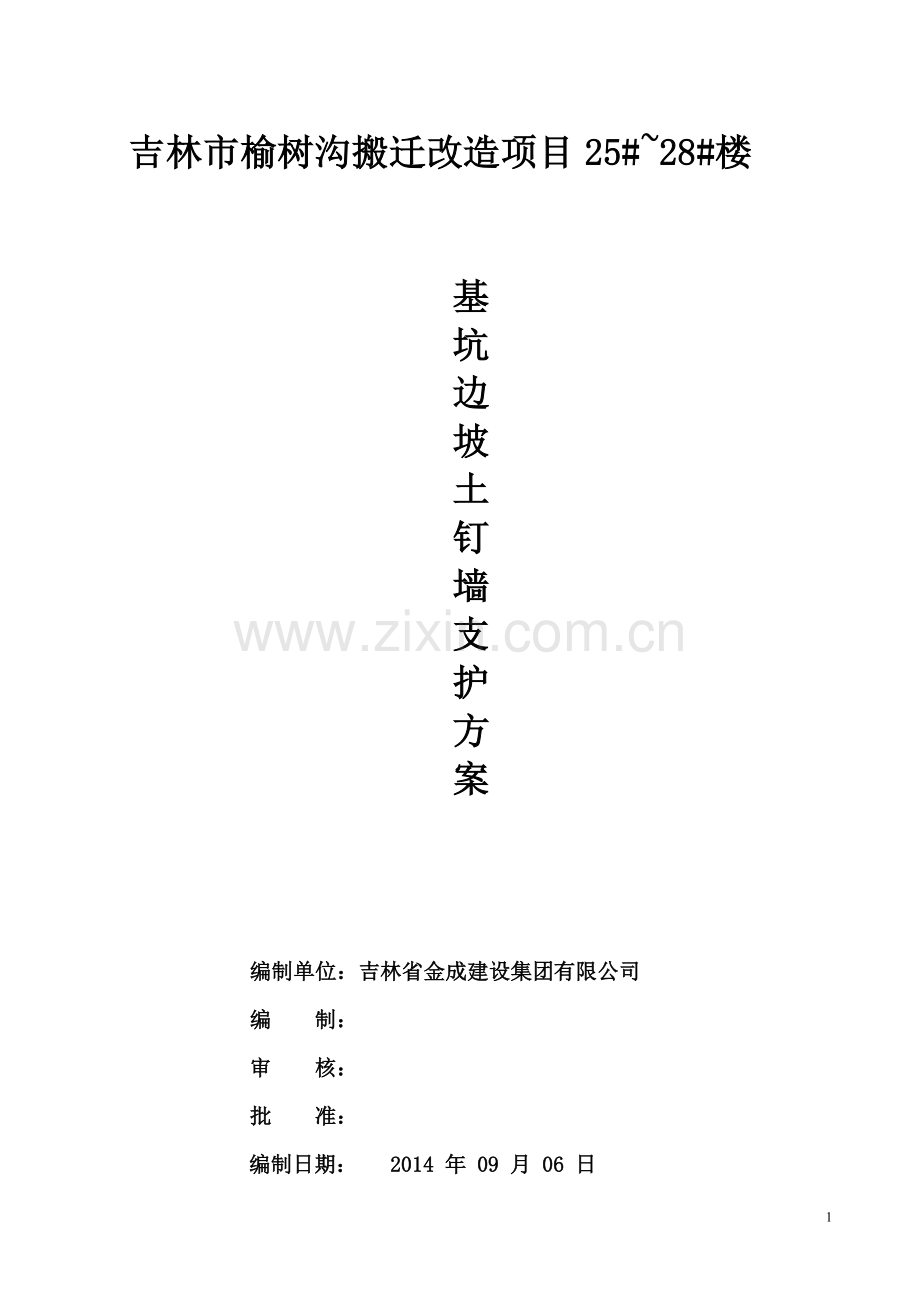

吉林市榆树沟搬迁改造项目25#~28#楼

基
坑
边
坡
土
钉
墙
支
护
方
案

编制单位：吉林省金成建设集团有限公司
编 制：
审 核：
批 准：
编制日期： 2014 年 09 月 06 日

目录

一、编制依据…………………………………………………………………2
二、工程概况…………………………………………………………………2
三、工程特点…………………………………………………………………3
四、施工准备工作……………………………………………………………4
五、施工总体安排……………………………………………………………6
六、技术质量保证措施……………………………………………………11
七、安全生产措施…………………………………………………………14
八、文明施工措施…………………………………………………………15
九、技术资料整理…………………………………………………………15
附：土钉墙计算资料………………………………………………………16

吉林市榆树沟搬迁改造项目
基坑边坡土钉墙支护方案
一、编制依据
（1） 建筑工程施工合同；
（2） 施工图纸、设计变更、工程联系单、图纸会审记录；
（3） 岩土工程勘察报告；
（4） 建设工程安全生产管理条例（国务院393号）；
（5） 建设工程质量管理条例（国务院279号）；
（6） 《建筑基坑支护技术规程》（JGJ120-99）；
（7） 《基坑土钉墙支护技术规程》（CEC96：97）；
（8） 《建筑施工安全检查标准》（JGJ59—2011）；
（9） 《施工现场临时用电安全技术规范》（JGJ46—2005）；
（10） 《地基与基础工程施工工艺标准》（GB50007-2002）；
（11） 《建筑基桩检测技术规范》（JGT106—2003）；
（12） 《建筑基坑支护技术规范》（JGT120—2012）；
（13） 《锚杆喷射混凝土支护技术规范》（GB50086-2001）；
（14） 《岩土锚杆（索）技术规范》（CECS22-205）；
（15） 《建筑机械使用安全技术规范》（JGJ33-2012）；
（16） 《建筑工程施工质量验收统一标准》（GBG50300-2001）；
二、工程概况
1、建设概况
吉林市榆树沟搬迁改造项目位于吉林市雾凇东路以南、滨江东路以东。本工程由城投建设指挥部开发，吉林市城园设计院责任有限公司设计，吉林市勘察设计研究院负责地质勘察，吉林市鑫成监理有限公司监理，吉林省金成建设集团有限公司施工。质量标准： 达到国家施工验收规范合格标准。
2、项目概况
本标段为吉林市榆树沟搬迁改造项目一标段项目：其中25#栋为高层25层住宅，26#栋为多层6层和高层17层住宅组成，27#栋为高层17层住宅，28#栋为多层6层和高层17层住宅组成，另加地下车库F#组成，工程承包范围为：土建及水电安装。合计总建筑面积约49000m2，地上建筑面积37958m2；地下车库一层（地下车库由25#~28#一层地下连体组成），建筑面积约11050m2（其他栋号和面积不在此详述）。本工程地下车库地板面标高191.00米，板厚400mm，垫层100mm，特殊电梯井、集水井190米坑中坑标高和土方开挖详见《基础施工方案》，现有自然地坪标高约195.8米左右，挖土深度为5.2米，内集水筋底190.00米，按现有自然地坪标高195.8米，挖土深度达到5.8米。
本工程共356根桩。采用人工挖孔灌注桩，桩端持力层为圆砾层，桩长≥5m，桩孔径分别有0.8 m、0.9 m、1.0 m、1.1 m、1.2 m、1.3 m、1.4 m共七种，护壁砼强度等级C25，桩芯砼等级C30。基础开挖设计深度6.86米（含桩承台垫层）。
三、工程特点：
1、场地环境：
现场场地，由建设单位开挖基坑平整约至-5.8米，离设计持力层面标高只有1.05米左右，基坑边坡已进行土钉墙支护，地上、地下无任何管线；基坑临边已围护完好。各项临时设施，如照明、动力、通风、安全设施已准备就绪。施工场地宽敞，基坑没有任何障碍物。
2、地质报告：
（1）场地各岩土层的分布与性质
岩土层序号
岩土名称
2-1
细砂
2-2
细砂
2
粉质粘土
3
中粗砂
4
圆砾
四、施工准备工作：
1、技术准备
（17） 熟悉、审查图纸及有关设计文件，了解质量要求和监测内容等情况
（18） 掌握地形、地质和水文等勘察资料
（19） 编制详尽的施工组织设计，施工方法，进度计划和施工平面布置。
（20） 做好工艺试验。
2、现场准备：
平整场地，清除障碍物；
做好“三通”工作，在本工程用地范围内修通道路，接通水源，电源（做好夜间施工的照明准备）；
3、施工测量放线，包括以下内容：
a.进场后首先对甲方提供施工定位图进行图上复核，以确保设计图纸的正确。其次，与甲方一道对现场的座标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。
b.现场建立控制座标网和水准点。现场平面控制网的测设方法见后。水准点由永久水准点引入，水准点应采取保护措施，确保水准点不被破坏。
c.工程定位后要经建设单位和规划部门验收合格后方可开始施
临时设施
为保证工程的顺利进行，应提供施工所需的办公室、宿舍、食堂以及材料堆放地等临时设施。满足防火要求的同时符合施工现场设计的要求。
施工物质准备
基坑工程施工机械设备及机具进场。
主要材料（如水泥、钢筋、石子等）的落实。
４.劳动力准备
项目部应组织对进入工地的劳务人员做好三级安全教育，特殊工种做到持证上岗，并对全体人员进行工程情况介绍，进行施工技术交底。
５.雨天施工
本工程若遇雨天，并应尽量避免雨天进行开挖施工。
工地防雨及排水措施
a、现场应备有塑料薄膜、篷布等防雨材料。
b、雨天停止一切露天电焊作业。
c、雨天作业必须有专人看护边坡，存在险情的地方未采取可靠安全措施之前，禁止作业。
d、注意电器设备。机械设备的防雨措施，防止漏电事故的发生。
e、在施工现场顶部和底部设排水沟等排水措施。
6.施工应急准备工作
由于基坑工程的特点，最终结果有在开挖后方能见晓，又地下土层变化因素较多，一些不可预见的情况很难避免，因此在施工前应做好必备准备工作，主要有：
a、制定好预防对策及相应的应急措施；
b、落实好必要的器具、材料如：排水设备、注浆设备等；
c、做好监测方案及测点布置；
d、组织落实应急抢险布置；
e、施工全程进行监测。
五、 施工总体安排：
地下管线障碍物调查

机械、材料进场准备
机械、设备进场准备
平整场地、测量放线

土方开挖

修坡,进行土钉支护

人工清底

5.1、施工组织
人员组织：
吉林榆树沟搬迁项目27#、28#楼项目经理部组织机构图
施工员

白
义
山
项目经理 马吉顺
全 体 施 工 班 组
项 目 副 经 理 王树文
项目技术负责人 金艳明
项目管理部
施工员

吴

昊
技术
员

丘冬
梅
质量员

测量员

张
立
军
造价员

孙晓燕

资料员

郑

琦

材料员

王
树
武
安全员

关
志
哲

机修
工

陈国涛
电

工

孙井军

后勤服务负责人
李新春

各岗位应各司其职，保证工程的质量、安全和工期以及文明施工措施。
设备组织
主要施工设备有：
（1）、空压机：W-9/7型1台；
（3）、喷锚机：ZP、XI型2台；洛阳铲：10把；
（4）、注浆泵：BW-250型5台；
（5）、电焊机：BS-300型6台；
（6）、水泵：QY-3型1台；
（7）、配电箱：4个；
（8）、经纬仪和水准仪各1台；
（9）、铁锨和小车若干。
5.2、施工工艺
支护施工施工流程：
材 料 开挖修坡
调直切割 打 孔
制钢筋网 制作土钉 推送土钉入孔
拌和水泥浆 注 浆
挂 网
拌合混凝土料 喷混凝土
验 收
坡面作业
如图所示土钉支护施工流程各工序的设置，可根据施工场地水文、地质条件，适时合理地进行调整。
各工序工艺要求
①开挖修坡
按施工方案要求的放坡系数1：放出上开挖线。人工修整机械开挖面欠挖、不平整及松动的地方，修坡其坡角大小和坡面平整度应达到设计要求。开挖应先挖基坑周边，后挖基坑中央；为了排除积聚在边坡的渗水和雨水，应在坑底设置排水沟及集水坑，排水沟应离开边坡壁0.5m，排水沟及集水坑宜用砖砌并用砂浆抹面以防渗漏。一次开挖长度，应根据基坑现场实际情况而定，地质条件好，含水量少，施工速度快，长度可大些，反之要小些。
②成孔：按设计计算布孔要求，孔位设置水平间距1.5m，垂直间距1.5m，土钉长度4.5~6m，孔径110mm（见附录：设计计算书）。定孔位允许误差±5cm，孔径允许误差±2cm，孔深允许误差±20cm，孔倾角允许误差±5度。并全部编号登记。
③土钉制作与推送调直钢筋，按设计要求截取长度，每隔2.5m设置一个支架，制作弯钩。沿钻孔轴线，将土钉推送入孔内至设计位置，防止破坏孔壁或插入孔壁土体中。
④注浆采用孔底注浆法，注浆管随着注浆慢慢拔出，要保证注浆管端头始终在注浆液内。注浆要连续进行，并要饱满，随着浆液慢慢渗入土层中，孔口会出现缺浆现象，应及时补浆。
⑤钢筋网：土钉设置水平间距1.5m，垂直间距1.5m，土钉长度4.5~6m，孔径110m，主筋采用Φ16 HRB400螺纹钢,钢筋网用￠6.5圆钢编制，网眼尺寸为200*200。网片之间的接长度不小于20cm,网片钢筋应顺直.在每步工作面上的钢筋应预留与下步工作面钢筋网片的搭接长度，钢筋网片与土钉连接牢固。在每道土钉的钢筋网片上，设置一根Φ16 HRB400的加强钢筋，与锚杆钢筋焊接，分散土钉的应力。
⑥喷混凝土
经检查确认钢筋网敷设、连接符合要求后，立即进行喷混凝土至设计厚度。混凝土的强度等级为C20，配合比经实验确定，混凝土拌合要均匀，随拌随用，第一次喷80~~100mm后铺设钢筋网片，第二次喷至200mm厚，喷射砼粗骨料最大粒径不大于15mm。为使回弹率减小到最低限度，喷头与受喷面应保持垂直，喷头与作业面间距宜为0.6~~1m，喷射顺序自上而下，喷射时控制用水量，使喷射面层无干斑或移流现象。喷射手控制好水灰比，保持表面平整。喷射终凝2h后应洒水养护，养护时间宜为3~~7天。
⑦安放泄水口：按2m的间距放置直径50mmUPVC的泄水口，泄水口超出土钉墙的长度为100mm。
⑧散水坡：在坡顶设置散水坡，以便将坡顶积水及时排走。
5.3 劳动力安排
施工班组
主要施工内容
人数
钢筋班组
制作、安放锚钉、挂网
6
钻孔班组
整理、布孔、钻孔
11
注浆班组
搅拌、注浆
6
喷射班组
修坡、上料、喷射
11
5.4 观测方案
为随时掌握整个施工过程中基坑周边环境和建筑物的变化，须制定一套较完整的合理的监测方案。侧重监测和观察边坡的水平位移和竖向沉降，注意观察护坡桩，土钉头部附近及地表有无裂隙，周围建筑物沉降有无异常变化，掌握其发展规律，为动态设计和信息化施工提供依据。
本次监测的主要项目：坡顶水平位移、坑周地面垂直沉降等；坑周相邻建（构）筑物等保护对象的变形测量。
本次监测的主要仪器：有水准仪和经纬仪。
监测点的布置：在基坑外30m，布置4个基准点，观测点的布置以现场实际情况而定。初步计划在坡顶每30米设置一变形观测点,每隔50米设置一沉降观测点.
楼沉降观测点应布置在墙角,门边等外突出部位,测点间距10米.
观测的技术要求：位移观测按一级变形观测要求进行，沉降观测按二级水准确的要求进行，位移变形控制值为开挖高度的0.5%，差异沉降控制值为建筑物宽度的0.2%或最大5mm。
观测方法：每天观测一次，基坑支护完成之后，每周观测一次，基础开始施工后二周一次。施工期间若有异常情况出现，须增加观测密度。
六、技术质量保证措施
（一）组织保证
１、建立质量安全责任制度
项目负责人负责工程质量总控制，技术负责人负责各工序的质量检查，发现质量问题，立即采取措施。作业班长同时也是质量安全员，在各自施工作业岗位上发现质量安全问题，当班处理。平时执行奖惩制度，将工程质量作为奖金的重要依据。
２、值班制度
工程技术人员，必须在现场值班，发现问题及时处理，并建立值班记录，妥善保存备查。
３、技术培训制度
每个施工阶段开始之前，工程技术人员必须向施工作业班进行技术交底，使全体施工人员了解设计意图和施工方案，掌握工艺要求，熟悉施工技术。定期进行技术培训，安全教育，对不合格者及时调整其工作。
４建立工程例会制度
项目部每周召开工程例会，主要议题是：质量、安全及进度问题，通报当周情况，明确工作重点，分析施工难点，明确注意事项。
（二）质量检查
1、对材料及施工机具的技术要求
（1）原材料：
钢筋做强度检验；
优先选用425#以上标号普通硅酸盐水泥
注浆体拌合用水，其有害杂质含量应控制在规定的范围之内，且水灰比严格控制在0.5以下。
注浆体拌合用水，其有害杂质含量应控制在规定的范围之内，且水灰比严格控制在0.5以下。
（2）施工机具
成孔机具：根据施工现场土质情况及环境条件，选择适宜的成孔钻具。本工程可选用洛阳铲或螺旋钻。
注浆泵：其输浆压力和输浆量应符合设计要求；一般将注浆压力控制在0.4~0.9MPa。
喷射机：要求密封性能良好，输料顺畅，连续均匀。
空压机：应充分满足喷射同风压的要求。
输料管：管壁应能承受1.2MPa以上的压力，。并且有良好的耐磨性。
供水设备：就保证混凝土喷枪之头部有足够的水压力。要求水压应大于空压。
(三) 质量组织管理措施
本工程的质量管理目标为：优良
自九五年初开始，我公司质量体系执行国际标准──ISO9002《质量体系──生产、安装和服务的质量保证模式》。 走上了与国际接轨，质量管理正规化的道路。
为了达到本工程的质量目标，成立由工程项目经理为首的质量管理组织结构，并由项目总工程师(技术负责人)具体负责，由施工技术科、材料科、施工班组等各有关方面负责人参加，是本工程质量的组织保证。
根据本工程情况，设专职质监员 2 名，各施工班组设兼职质量员，质监员对质量问题具有否决权。
质 量 保 证 体 系
┌─────┐
│ 项目经理 │
└──┬──┘
┌───┴───┐
│项目技术负责人│
└───┬───┘
┌─────┐ ┌──┴──┐ ┌──────┐
│施工负责人├──┤专职质量员├──┤ 材料负责人 │
└──┬──┘ └──┬──┘ └──┬───┘
├──┬──┬──┼──┬──┬──┤
┌┴┐┌┴┐┌┴┐┌┴┐┌┴┐┌┴┐┌┴┐
│钢││砼││锚││技││材││材│
│筋││施││杆││术││料││料│
│施││工││施││档││采││试│
│工││队││工││案││购││验│
│队││ ││队││ ││ ││ │
└─┘└─┘└─┘└─┘└─┘└─┘
在本工程中推选全面质量管理(TQC)，即全员、全工地、全过程的管理。在施工中组织QC小组活动，按照PDCA循环的程序，在动态中进行质量控制。
在公司现有质量责任制的基础上，针对本工程的具体情况，制订适合本工程的质量责任制，以明确各部门、各施工人员的质量责职，做到责职分明，奖罚有道。
保证工程质量，对过程实行严格控制是关健措施。对原材料质量、模板质量、施工顺序、施工操作规程等作出明确的规定，并在施工过程中严格实施。
各分部工程施工严格按本工程施工组织设计之施工要点和施工注意事项执行。
所有工程材料进场都必须具有质保书，对水泥、钢材、防水材料沿应按规定取样复试，合格后方可使用。材料采购先由技术部门提出质量技术要求交材料部门，采购中坚持“质量第一”的原则，同种材料以质量优者为选择先决条件，其次才考虑价格因素。
对由甲方提供的各项工程材料，我方同样根据图纸和规范要求向甲方提供材料技术质量要求指标，对进场材料组织验收，符合有关规定后方可采用。
七、 安全生产措施
（21） 开工前组织全体人员进行安全技术交底，学习有关规章制度，和安全操作规程；
（22） 设专职安全人员，负责现场安全施工；
（23） 严格执行持证上岗制度，特殊工种必须持证上岗；
（24） 建立定期安全学习制度，对施工人员进行安全教育；
（25） 对电器系统安全有专人负责，配备电器保护措施并与甲方电器负责人员联系交底；
（26） 施工现场禁止吸烟，绝对禁止明火，并备有灭火专用工具；
（27） 各种机械设备操作人员必须由专职操作手按操作规程操作；
（28） 施工人员进入现场必须戴安全帽，并接受入场教育。
（29） 未及事宜均应按有关操作规程执行。
八、 文明施工措施
认真贯彻执行公司文明施工管理细则，提高企业施工管理水平及施工人员素质，统一规划，科学布置，创造一个文明、整洁的工地；
及时排除积水、污水，保持场区道路畅通，保证材料人员的进行，现场垃圾统一管理，统一清除，严禁乱扔乱倒；
搞好生活区，食堂、厕所等卫生，做好饮食卫生工作，努力为工人创造良好的生活、工作环境；
搞好文明施工教育，加强消防、保安措施；
定期对施工场地进行检查，总结评比，及时整理，不断提高施工人员的素质。
九、 技术资料整理
施工技术资料严格按《建筑工程资料管理规程》的要求进行整理，完善施工全过程的质量控制检验活动；
开工、设备进场及施工组织设计报审；技术交底记录；测量放经线记录；隐蔽工程检查记录；施工记录；施工日记及汇总表；
材料试验报告；竣工图；竣工报告。

附录：土钉墙计算资料
一、土钉支护设计参数
以基坑现状和坑深,划分6个典型剖面,其分布详见剖面示意图
1-1剖面 坡高5.8m 1:1放坡
六道锚杆
基坑底
坑底300*400排水沟
顶部300*300排水沟
100厚C20混凝土墙，加强筋与锚杆焊接
剖面示意图

各剖面支护参数如下
A 土钉参数：
1-1剖面支护参数
（1） 开槽深度按5.8m进行设计,坡度1：1。
（2） 土钉为注浆土钉，孔径110mm，与水平面间的夹角为10度.主筋为Ⅲ级螺纹钢φ16，每隔2.5m焊一支架，使钢筋居中，尾部设置弯钩与面层连接。采用常压灌注水泥浆，水泥为P.O42.5#水泥，水灰比0.45.

锚管的管体采用普通钢管,其外径不小于48mm,锚管内端应加工成锥形扩大头,沿管壁呈螺旋型布孔,出浆孔孔径取8—10mm,间距30cm,锚管外端1.0-2.0m处不设孔眼。
（3） 土钉水平间距1.5m，垂直间距1.5m，呈梅花形布置共七排，第一排长5.0m, 第二排长6.0m, 第三排为长6.0m,第四排长6.0m, 第五排为长5.0m, 第六排为长4.5m，土钉采用常压灌注水泥浆，水泥为普通P.O42.5#水泥，水灰比0.45。
（4） 坡顶打设摩擦土钉采用Ⅲ级螺纹钢φ16，长度为2m，间距2.5m。

B、面层参数：
各剖面支护参数相同
（30） 喷射混凝土面板厚度为18~20cm，强度为C20，指定配合比为1:2:2（水泥：砂：石子）.
（31） 坡面挂钢筋网，￠6.5@200*200，用火烧丝绑扎，钢筋接头搭接不小于20cm，网片与坡面距离大于3cm。网片处配Ⅲ级螺纹钢￠16横竖加强筋，布置间距@1500*3000。加强筋和土钉端头采用直角弯钩焊接。
（32） 坡顶设1m宽散水坡，坡底下插30cm，以保证坡底稳定性。
（33） 混凝土面层应设置泄水孔和排水孔。
二，有关问题的解释和补充说明：
方案的解释和说明
1、本设计基于甲方提供开挖图,而设定方案,如施工顺序和图纸调整,则方案相应调整.
2、排水措施。土钉支护时须提前准备排水措施。坡面排水可通过设置排水管来实现。在基坑下1.5m处水平每3m，布置一个排水孔。在排水孔内插入排水管，管壁按一定密度钻眼，将排水管的水眼及内端包上筛网布，以排水的同时起到滤土的作用。排水管一般采用长300~500mm的带孔塑料管，插入面层500mm左右，倾角为5-10度，即可达到目的。
3、本设计未考虑塔吊位置。
4、预计变形。本工程支护变形经有限元分析和根据我公司的实测资料，对变形预计如下：
当离开边坡6m时，地表变形不会造成对周围建筑物（构筑物）的影响；当大于10m时地表基本无变形。
5、设计与信息施工技术。施工中的动态设计与信息施工侧重强调工程技术人员懂监控，会监测，并跟班作业，不离开现场，及时处理设计中没有考虑或无法预料但却在施工中出现了的问题。根据现场情况，及时调整一些参数和施工程序，果断而不失时机地处理好出现的问题，才能保证安全施工，确保边坡稳定。
6、坑边坡监测。为随时掌握整个施工过程中基坑周边环境的变化，须制定一套较完整的合理的监测方案。侧重监测和观察边坡的水平位移和竖向沉降，注意观察土钉头部附近及地表有无裂隙，周围建筑物有无异常变化，掌握其发展规律，为动态设计和信息化施工提供依据。
7、周围环境。因目前有关资料不足，对周围的环境了解不够，本设计考虑地面荷载10KN/m2，周围允许变形20mm，如周围地面荷载增大，或周围环境存在对变形要求更敏感管线或建筑物时，应及时调整设计。比如可通过增设预应力锚杆等措施以控制变形在允许范围内，保证安全。

三，设计计算书
　计算书
原----------始----------数----------据

支护类型 基坑侧壁重要性系数 基坑深度(m) 地下水位(m) 墙面坡角(度)
土钉墙 1.00 10.50 -50.00 73.3

土层号 厚度 重度 粘聚力 内摩擦角 摩阻力标
(m) (kN/m^3) (kPa) (度) 准值(kPa)
1 1.60 18.00 20.00 20.00 40.00
2 6.00 20.00 0.00 40.00 70.00
3 4.00 20.00 0.00 42.00 100.00
4 1.80 20.00 0.00 45.00 100.00
5 7.00 20.00 0.00 45.00 150.00

超载序号 超载类型 超载值(kPa) 距坑边距离(m) 作用宽度(m) 距地面深度(m)
1 1 20.00

土钉道号 竖向间 水平间 入射角度 超挖深度 钻孔直径 土钉长度
距(m) 距(m) (度) (m) (mm) (m)
1 1.20 1.50 10.00 0.20 100 5.00
2 1.50 1.50 10.00 0.30 100 6.00
3 1.50 1.50 10.00 0.30 100 5.00
4 1.50 1.50 10.00 0.30 100 5.00
5 1.50 1.50 10.00 0.30 100 4.00

土钉钢筋级别: 2

计----------算----------结----------果

计算方法：抗拉计算

计算步数 破裂面角(度) 土钉号 计算长度(m) 内力设计值(kN)
1 46.7 - - -
2 50.9 1 1.00 1.56
3 52.9 1 1.50 1.56
2 2.12 23.37
4 53.9 1 2.01 1.56
2 2.62 23.37
3 2.64 32.83
5 54.5 1 2.50 1.56
2 3.11 23.37
3 3.14 32.83
4 3.17 42.19
6 55.0 1 2.97 1.56
2 3.58 23.37
3 3.61 32.83
4 3.65 42.19
5 3.60 50.82
计算方法：抗拉验算

计算步数 破裂面角(度) 土钉号 安全系数 验算长度(m) 内力设计值(kN)
1 46.7 - - - -
2 50.9 1 68.40 5.00 1.56
3 52.9 1 68.09 5.00 1.47
2 4.76 6.00 23.37
4 53.9 1 65.93 5.00 1.43
2 4.41 6.00 22.66
3 2.77 5.00 32.83
5 54.5 1 62.91 5.00 1.40
2 4.00 6.00 22.22
3 2.47 5.00 32.20
4 2.17 5.00 42.19
6 55.0 1 59.92 5.00 1.38
2 3.60 6.00 21.82
3 2.18 5.00 31.63
4 1.94 5.00 41.43
5 1.49 4.00 50.82

计算方法：稳定计算

计算步数 破裂面角(度) 滑裂面: 深度(m) X座标(m) Y座标(m) 半径(m)
0 46.7 1.20 3.90 3.54 5.92
土钉号 计算长度(m) 内力标准值(kN)
- - -
计算步数 破裂面角(度) 滑裂面: 深度(m) X座标(m) Y座标(m) 半径(m)
1 46.7 1.60 3.05 1.58 4.09
土钉号 计算长度(m) 内力标准值(kN)
1 3.58 41.47
计算步数 破裂面角(度) 滑裂面: 深度(m) X座标(m) Y座标(m) 半径(m)
2 50.9 2.80 9.59 5.57 12.11
土钉号 计算长度(m) 内力标准值(kN)
1 3.98 44.89
计算步数 破裂面角(度) 滑裂面: 深度(m) X座标(m) Y座标(m) 半径(m)
3 52.9 4.30 6.58 -0.04 6.79
土钉号 计算长度(m) 内力标准值(kN)
1 3.98 49.46
2 4.20 81.93
计算步数 破裂面角(度) 滑裂面: 深度(m) X座标(m) Y座标(m) 半径(m)
4 53.9 5.80 13.76 1.11 13.87
土钉号 计算长度(m) 内力标准值(kN)
1 3.98 51.94
2 4.20 84.35
3 4.24 86.39
计算步数 破裂面角(度) 滑裂面: 深度(m) X座标(m) Y座标(m) 半径(m)
5
