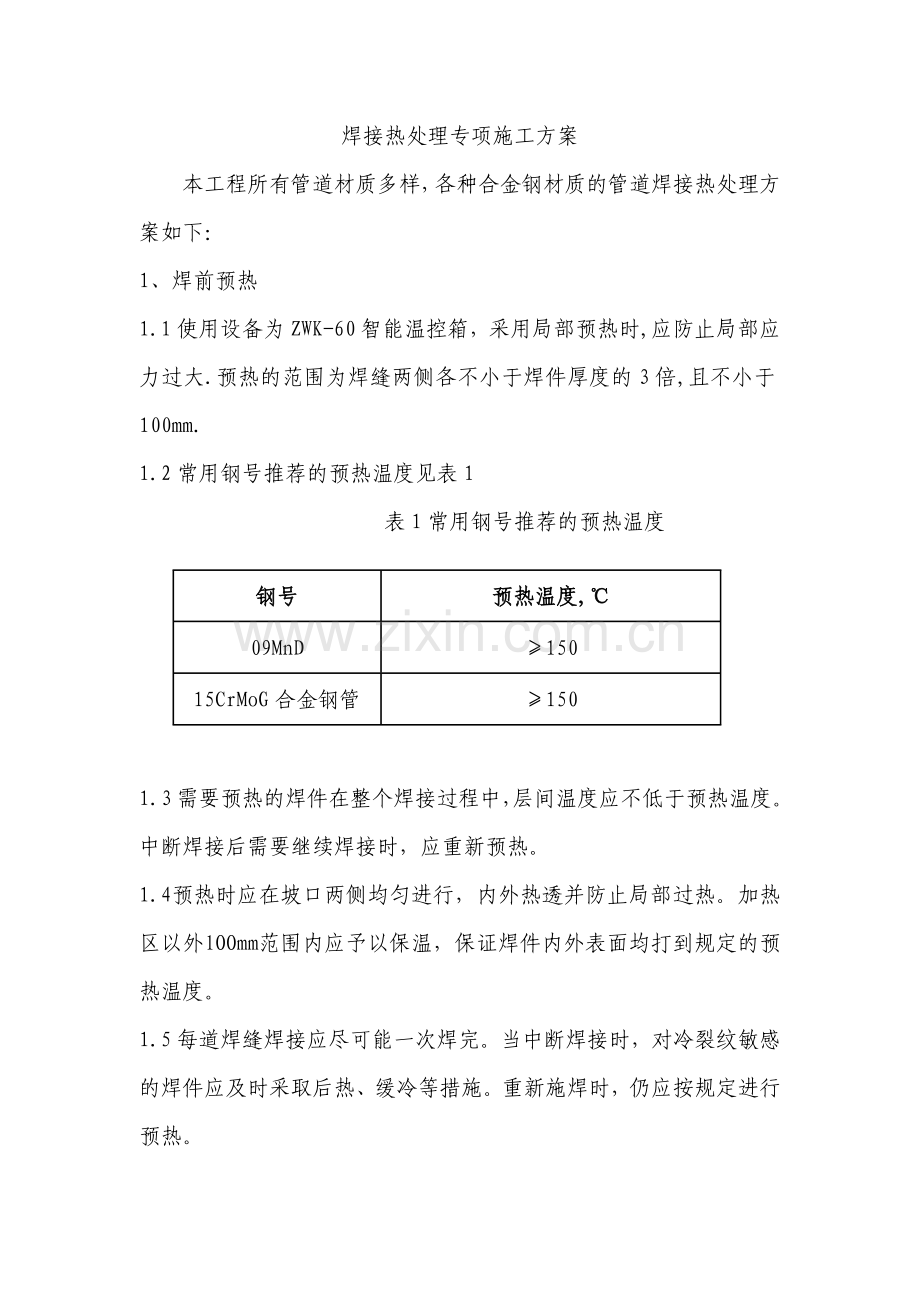

焊接热处理专项施工方案.doc

焊接热处理专项施工方案本工程所有管道材质多样，各种合金钢材质的管道焊接热处理方案如下：1、焊前预热1.1使用设备为ZWK-60智能温控箱，采用局部预热时,应防止局部应力过大.预热的范围为焊缝两侧各不小于焊件厚度的3倍,且不小于100mm.1.2常用钢号推荐的预热温度见表1 表1常用钢号推荐的预热温度钢号预热温度,09MnD15015CrMoG合金钢管1501.3需要预热的焊件在整个焊接过程中，层间温度应不低于预热温度。中断焊接后需要继续焊接时，应重新预热。1.4预热时应在坡口两侧均匀进行，内外热透并防止局部过热。加热区以外lOOmm范围内应予以保温，保证焊件内外表面均打到规定的预热温度。1.5每道焊缝焊接应尽可能一次焊完。当中断焊接时，对冷裂纹敏感的焊件应及时采取后热、缓冷等措施。重新施焊时，仍应按规定进行预热。2、焊后热处理2.1管道焊接接头的热处理在焊后及时进行，用ZWK-60智能温控箱电加热块加热至650-700，恒温45分钟左右后断电，用保温棉保温冷却24小时。各种钢号的管道焊接接头焊后热处理见表2表2常用钢号焊后热处理规范钢号焊后热处理温度,电弧焊09MnD58062015CrMoG650-700 2.2热处理加热范围为焊缝两侧各不少于焊缝宽度的三倍，且不少于25mm。加热区以外的100mm范围应予保温，管道两端的管口应封闭，以防管内气体流动。2.3管壁厚度小于或等于25mm的焊接接头宜用挠性指状型加热器(镍铬电阻丝)加热，热处理时的加热速度、恒温时间、冷却速度，应符合下列要求： 2.3.1 加热速度：升温至400后，加热速度应按5125/h计算，且不大于220/h； 2.3.2恒温时间：碳素钢为每毫米壁厚恒温22.5min，合金钢为每毫米壁厚恒温3min，且总恒温时间不得少于30min。在恒温期间内，最高与最低温度均应在热处理要求的温度范围内，且差值不得大于50； 2.3.3冷却速度：恒温后的冷却速度应按6500/h计算，且不大于260/h。冷至400后可自然冷却。注：为管子壁厚(mm) 2.4热处理时，利用红外测温仪测试温度。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
