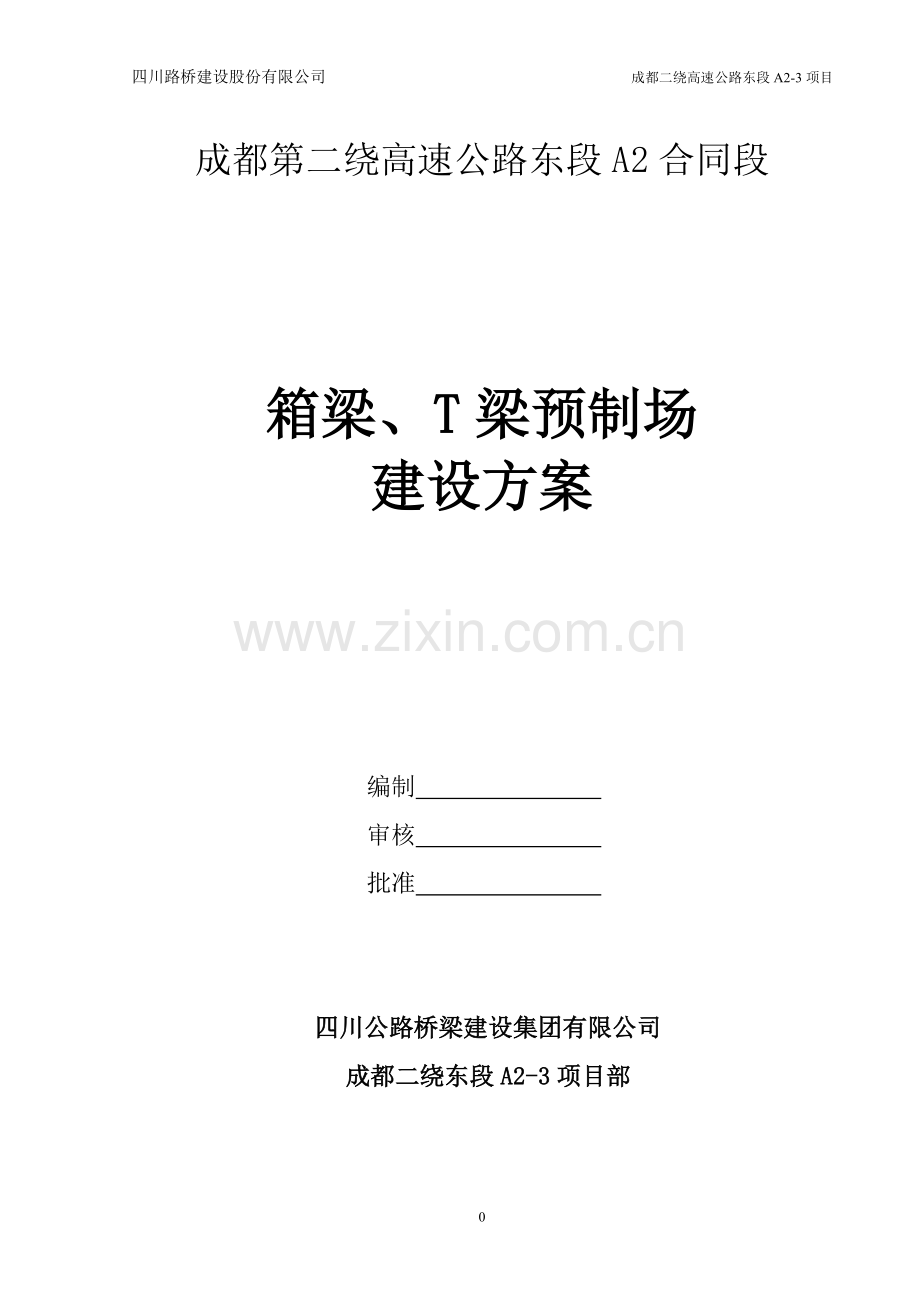

四川路桥建设股份有限公司 成都二绕高速公路东段A2-3项目成都第二绕高速公路东段A2合同段 箱梁、T梁预制场建设方案编制 审核 批准 四川公路桥梁建设集团有限公司成都二绕东段A2-3项目部 目 录一、编制依据2二、工程概况2三、总体安排2四、预制场建设方案3五、预制场施工组织安排7 六、主要机械设备8七、冬季施工预案8八、紧急预案10九、安全保护措施7十、质量保证措施10十一、环境保护措施13十二、文明施工措施13箱梁、T梁预制场临建施工方案一、编制依据 1、成都二绕高速公路建设驻地标准；2、施工现场临时用电安全技术规范JGJ46-2005；3、公路工程施工安全技术规程JTJO76-95；4、公路桥涵施工技术规范JTJ041-2000；5、公路工程质量检验评定标准（土建工程）（JTG F80/1-2004）；6、桥梁预制场施工除参照以上施工标准执行外，尚要遵循其它相关国家及地方规范及标准。二 、工程概况成都二绕高速公路东段A2-3建设项目是成都二绕高速公路的重要组成部分。A2标全长12.12km，起讫桩号为K21+460K33+580全长12.12km。共有特大桥大桥1座、大桥3座、中桥8座其中我部承建青白江中桥、青白江互通A匝道桥、金堂南A匝道大桥、C匝道中桥、E匝道中桥、黄家中桥、种植园中桥、赶牛河中桥、白家中桥、毗河大桥、香岛特大桥、跨唐巴公路大桥的箱、T梁预制、架设及桥面铺装。桥梁情况统计如下：序号桥梁名称中心桩号孔数及孔径结构类型1青白江A匝道桥AK1+097.9805-18.8箱梁2黄家中桥K26+1033-20箱梁3跨唐巴公路大桥K26+884.0810-30+27.255+2-35+2-22+30（左幅）9-30+2-22+2-35+27.255+2-30（右幅）T梁4赶牛河中桥K28+2334-20箱梁5白家中桥K28+433.373-20箱梁6香岛特大桥K29+557.084-26+15-29.2+23-30T梁7毗河大桥K30+5337-30T梁8种植园中桥K30+9263-20箱梁9金堂南A匝道桥AK0+2446-20箱梁10金堂南C匝道桥CK0+2754-20箱梁11金堂南E匝道桥EK0+2754-20箱梁12青白江中桥5474-21.2箱梁根据项目要求，结合我工区的实际情况，经过多处选址比较，我合同段选定箱梁预制场在线路K28+480K28+930路基上，箱梁预制场总面积约16.9亩，基本可以满足我合同段施工的需要，若后期有需要，将加设存梁区一处（K28+250K28+400）。用地情况及位置详见成都二绕高速公路A2-3预制场平面位置图。根据我标段的工程数量及工期，设置大龙门吊80T 2台、小龙门吊10T 3台，制梁底座箱梁6个，T梁台座22个。另设置钢筋加工存放场地及钢筋加工场，现场办公区及库房。具体布置尺寸详见成都二绕高速公路东段A2-3标2#梁场箱、T梁预制场平面布置图。四、预制场建设方案1、生产及生活用水： 根据现场考察情况，拟定在项目部附近打水井一眼，在场内设立4*4*2m水池，由水泵抽至水池。打井期间，与当地政府沟通，以解决生活及生产用水。2、临时用电：沿线电力资源丰富，施工用电主要使用当地网电，拟定在项目部搅拌站处变压器接下线，再架设低压线至预制场场内，供应生活用电和施工生产用电,并配备200kw的备用发电机一台。临时用电地使用应注意以下事项： (一) 施工现场临时用电工程必须由电气工程技术人员负责管理，明确职责，并建立电工值班室和配电室，确定电气维修和值班人员。现场各类配电箱和开关箱必须确定检修和维护责任人。(二) 根据施工现场临时用电安全技术规范JGJ46-2005规定，本预制场配电采用工作零线（N）和接地保护零线（PE）分开使用的TN-S系统，以三级配电两级保护的供电方式对用电设备送电（见图1）。从变压器室总配电柜各分路漏电保护开关出线采用聚氯乙烯绝缘BV铜芯线埋入地下0.7米，部分地段穿阻燃塑料管进行保护。由分配电箱至固定设备开关箱间线路仍采用穿硬质塑料管埋地敷设的方式，开关箱至固定设备的距离不小于3m，电缆同样以穿管的方式敷设，移动式机械设备电缆明设。TN-S系统组成形式：图1、三级配电两级保护的供电方式 (三)临时用电配电线路必须按规范架设整齐，架空线路必须采用绝缘导线，不得采用塑胶软线。电缆线路必须按规定沿附着物敷设或采用埋地方式敷设，不得沿地面明敷设。不得架设在树木、脚手架、钢筋上。(四)总配电箱中应在电源隔离开关（可视明显断开点）的负荷侧装漏电保护器，并灵敏可靠。分配电箱设置正确并与开关箱距离不大于30m。固定开关箱漏电保护装置安装在设备负荷侧，灵敏可靠，并距离设备不大于3m。固定配电箱、开关箱安装位置正确，下底与地面的垂直距离为1.3-1.5m。移动配电箱、开关箱的下底与地面的垂直距离为0.6-1.5m。电箱底进出线，不混乱，并加绝缘护套，采用固定线夹成束卡固在箱体花栏架构上。（五）各类施工活动应与内、外电线路保持安全距离，达不到规范规定的最小安全距离时，必须采用可靠的防护和监护措施。3、临时道路的修建 为满足材料进场的通畅与场内施工便利，根据现场施工条件利用金堂南互通A、D匝道作为进出梁场及拌合站的主要通道。4、预制台座与模板设计概况箱梁预制场共设置台座2*36个，箱梁模板2.5套（1套边梁、1.5套中梁），T梁模板6套（2套边梁、4套中梁）根据现场实际位置情况龙门跨度为25米。考虑图纸设计最长箱梁箱梁长度为21.16米，设计预制箱梁台的长度为21.5米；T梁设计最长长度为30.41米，设计设计预制梁台的长度为30.6米。箱梁预制梁台为长21.5米，宽0.90米，高0.3米的C30砼条形基础，基础设置在硬化处理后的宕渣地基上，压实整平地基后先浇注10厘米的C15砼硬化地面，然后再现浇0.3米高的C40砼条形基础。T型梁台座为长30.6米，张拉端不小于2.5米，宽度0.6米、中段宽0.48米，高0.3米的C30砼条形基础预制梁台的标高严格控制，根据设计要求箱梁梁台顶面跨中向下设置2.5厘米的预拱度，T型梁为3厘米预拱度。梁台面板采用大块=5mm钢板，作为梁体预制底模板。5、基础建设及场地硬化（1）地基处理a、进行基底清理，施工前路基必须碾压合格、经过检测压实度不低于96%；b、松铺厚度40cm,最大粒径小于层厚的2/3，超过的清除或打碎；c、填料满足路基96区设计要求； d、压实过程中注意轮迹的深度，表面是否平整，要做3%的横坡；e、压实前先整平，并有横坡度，压实时按边中，再由中边的顺序碾压；f、采用20t以上的振动压路机，先静后振动，碾压速度36km/h。g、按试验段确定的松铺厚度全宽、纵向、水平分层填筑。填筑时挂线控制虚铺厚度，先用推土机初平，再用平地机精平。自卸汽车卸料时，根据车容量计算堆土间距，以使平整时控制填层厚度。h、分层填筑平整后，使用振动压路机按试验段确定的工艺参数进行碾压。碾压时，振动压路机先慢后快，振动频率先弱后强，由两侧向中间碾压，行与行的轮迹重叠宽度不小于0.3m，横向同层接头处重叠压实不小于1m，前后相邻两区段纵向重叠2m，上下两层接头处错开3m，达到无漏压，无死角，确保碾压均匀。碾压完再用平地机精平一次，使每层压实面有4%的横坡且平整，无积水，无明显碾压轮迹，无显著的局部凸凹。（2）台座建设a、在台座两端台座两端2.5m范围内采用C25混凝土扩大基础，宽度为2m，深度为20cm，扩大基础内铺一层10cm*10cm的12钢筋网片。其余台身采用整体基础C30混凝土， 在这个尺寸范围内浇注30CM高的C30砼，加设12通长钢筋。b、台身预埋紧固模板的拉筋孔道，孔道直径5cm。在顶面边角处预埋50mm*50mm槽钢并于台座混凝土顶面上铺设5mm厚钢板（预制梁底模）焊接成为一整体，形成制梁台座。在距台座两端1.2m处预留30cm*30cm的吊装槽口，梁长有变化的根据相应要求作出调整，并增加吊装槽口预留孔。钢板接缝处必须焊接牢固、打磨平整、光滑，台座棱角分明。c、应严格按照抛物线进行台座顶面标高控制，根据设计做好台座顶面预留反拱度。台座平面图详见附件2、3。（2）场地硬化预制梁场用刮平机将场地整平，并铺设10cm厚的C20混凝土将预制场地硬化，向四周有一定的排水坡度，做好场地四周的排水系统，保证场内不出现积水。6、龙门吊建设预制厂使用跨径为25米的大龙门吊2套，25米小龙门吊3套，起吊吨位分别为80T、10T。提梁运梁使用80龙门吊，模板安装、砼浇注均采用10T龙门吊，也可使用80T龙门吊。龙门基础采用C30砼，基础宽度0.4M,厚度30CM，用钢筋加强，每30cm一道。在基础混凝土上预埋好固定钢轨的铁。龙门轨道基础平面图详见附件4。7、临时设施的修建在场区的东侧设1排48米长、6米宽的彩钢板房，用于现场办公及生产库房，建筑面积288m2；西侧设1排24米长、6米宽的彩钢板房，用于工地看守，建筑面积96m2。设砖砌封闭垃圾池，砌筑高度1.5m，并及时集中、分拣、回收、利用、清运出现场；工地厕所设于预制场的东侧，砖砌结构，屋顶为彩钢板屋顶，封闭严密，地面为混凝土面，并设大小便池。8、钢筋加工棚预制场内设置钢筋加工棚一个，长为30米宽为10米，占地面积为300平米，在钢筋制作棚一段设置长12米宽10米原材料存放棚，原材料存放棚采用活动式钢结构。钢筋加工棚及原材料存放棚地面采用10 cm厚C15混凝土进行硬化，加工棚周围采用排水沟形式或暗管形式，防止雨水浸泡，棚架按照采用钢结构，其设计施工应满足相应施工规范。钢筋加工棚工作台应符合钢筋加工流程，布置合理，工作台必须稳定牢固，考虑安全防护距离。制作棚内的各种原材、半成品、废料等应按规格、品种分别对方整齐。制作棚内设置照明灯具及用电线路应符合安全用电规定，照明灯具必须加装防护罩。夜间施工用的照明灯挂在顶棚，并加灯罩，电线绝缘良好，用电设施的安装使用，应符合临时用电规范和安全操作规程，严禁任意拉线接点。钢筋加工棚立面要求悬挂机械操作规程和警示标志，禁止与施工无关人员进入施工现场。9、围墙建设情况预制场外围墙采用防护网围栏，进行全封闭管理，实行隔离封闭，进出口设置宽敞、牢固、美观的大门，两侧悬挂和书写文明宣传标语，设置应坚实、稳固、整齐美观。10、场内防护与排水（1）、排水沟根据现场地势及排水情况，龙门轨道侧设置0.4*0.5米的砖砌矩形排水沟，排水沟顺线路坡度延伸，沟底砂浆抹面，预制场雨水通过排水沟排入路基两侧。 （2）、场内排水 梁体预制区纵向及横向都设置为中间高两边低的形式，从中间往四周排水，并在轨道外侧设排水沟，用于排放场地内积水。排水沟采用浅碟型，沟底用水泥砂浆抹面。11、标识标牌预制场建设必须按照标准化建设要求设置各种标志标牌，在预制现场设明显工程概况标识牌，标有工程概况、形象进度牌平面布置图、施工工艺及流程、责任划分牌、质量标准及保证措施、安全标准及保证措施、环境保护与文明施工措施牌各一块，同时设立安全标识牌，标牌尺寸均为1.2 m2.4 m 。龙门吊挂有质量与安全的宣传标语。钢筋加工存放棚，钢材按规格搁放整齐，挂设产品标识牌、半成品标识牌。五、预制场施工组织安排1、施工人员工种质检工程师技术员专职安全员电工钢筋工混凝土工模板工机械司机普工人数2人3人11人1010人15人3人15人2、机械配置序号设备名称规格型号单位数量1 吊车25T台22装载机ZL30台13插入式振捣棒50台104柴油发电机200KW台16小型机具设备台若干7附着式振捣器台408千斤顶YDC-200套49压浆机OLM套1六、主要机具设备序号名称型号单位数量备 注1龙门吊25m套2移梁、喂梁2龙门吊25m套3吊运钢筋、模板、砼3钢筋切割机50台3钢筋加工4钢筋弯曲机50台3钢筋加工5电弧焊50台10钢筋加工6钢筋弯曲机40台2钢筋加工7钢筋调直机台1钢筋加工七、紧急预案1、 预制场停电预案为保证因电网停电时预制场能连续施工，我们在预制场配备了一台200KW的柴油发电机组作为应急电源。电网停电时的应急发电措施：a、备用发电机的供电线路不直接接入到各箱式变电站的低压380V/220V母线上为各用电设备供给电源，而通过双掷开关后接入施工供电系统。b、备用发电机电源接入施工供电系统使用的双掷开关设专人管理，挂上“禁止和闸”的标识牌，除电工班值班人员外，其它人均禁止操作此开关。c、备用发电机发电，接入施工供电系统前，可靠地断开配电所变压器低压侧总开关和隔离开关，严防电流通过变压器向高压侧返送而造成触电事件。d、备用发电机处于备用状态时，连接备用发电机组与施工供电系统间的各开关，必须处于有效的断开状态，严防供电系统向发电机组供电而造成发电机损坏。e、值班电工负责停电时启动应急电源和为预制场送电。f、平时定期检查发电机的概况，并记录在案。2、防暴雨、防雷电紧急预案a、应急准备与组织管理 b、紧急处理领导小组及职责职务职责组长（项目经理）1. 组建领导小组2. 组建义务消防队3. 批准应急准备方案4. 组织检查监控.副组长（项目现场经理） 1按批准的应急准备方案，落实有关设施、物资并组织实施2.组织有关人员进行应急准备及响应预案培训，必要时组织演练3.检查预案落实情况副组长（项目技术负责人） 1.组织技术部、工程部、物资部、综和办公室编制应急准备及响应预案并审核成员（工程技术部负责人）1. 按经批准的应急准备预案对作业现场的要求组织实施2. 负责对现场作业人员进行应急准备及响应预案的培训成员（物资机械部负责人）1. 负责各项预案中有关设备、物资的准备2. 负责对物资管理有关人员进行应急准备及响应预案的培训成员（工程技术部成员）1.负责编制暴雨、停水停电、火灾、爆炸、危险化学品泄漏应急准备及响应预案 成员（综和办公室主任）1. 负责按经批准的应急准备及响应预案对办公、生活区的要求组织实施2. 负责对办公及后勤管理有关人员进行应急准备及响应预案的培训c、应急救援队姓名所在部门/岗位姓名所在部门/岗位安全质量部安全质量部安全质量部工程技术部工程技术部工程技术部工程技术部财务部d、紧急情况处理的通用要求(1) 紧急事故发生时，项目经理及站长必须立即组织采取应急措施处理，当事故严重，自身难于处理时，必须首先联络紧急救援或医疗单位，并同时向上级领导报告；(2) 当紧急事故威胁到人身安全时，必须首先确保人身安全，项目经理负责组织人员迅速脱离危险区域或场所，再采取应急措施，尽可能地减少对环境的不利影响，防止伴随的重大环境事故；(3) 对紧急情况和紧急事故发生后，项目经理应保护好现场，在事故处理结束后应按环境管理方案处理废弃物资，防止进一步对环境的污染；(4) 紧急事故处理结束后，项目经理应在小时内填写环境紧急事故处理报告，环保紧急事故处理报告一式二份，一份报公司工程项目管理部备案，一份自留。(5) 紧急情况发生后，项目部应召集有关人员确定紧急情况发生的原因，确保不再发生紧急情况措施。八、安全保护措施1、认真贯彻执行“安全第一、预防为主”、“质量第一、百年大计”的方针，牢固树立安全生产意识。2、工人进入预制场临建施工现场必须佩戴安全帽，和其他相关的安全防护用品，施工前进行安全技术交底和班前安全教育。3、 临时用电要必须有专业电工统一布控和施工时用电时安全检查，做到工地现场处处安全，用电处处有保障。4 、各种机械操作手必须持证上岗，施工前应对施工机械进行检查维修，施工严格按照机械操作规程作业。5、严格执行定机定人制度，材料保管人员要坚守岗位，看管好设备，并作好相应的记录。6、临建开工前，技术、安全、质检部门主管人员应按技术要求特点，施工要害和安全等进行逐级交底。并安排专业安全人员进行现场巡查，对违章生产的个人行为进行“自查自纠”；质量管理领导小组通过相关的监督措施，确保安全意志的贯彻生产过程始终。如：施工人员必须戴好安全帽，不准赤膊和穿拖鞋上工地；加强用电管理，注意用电安全。坚持“持证上岗”制度，特殊作业的工种人员应通过专门培训，并持有操作证才能上岗作业。 7、防煤气中毒措施：冬季采用煤炉、暖棚等保暖方案，保证房屋有通风口，施工现场和营区必须指派专人进行巡查，建立严格的值班制度，值班电话24小时畅通，并与县120急救中心建立协作关系，以便出现事故后及时抢救。11、拌和站、料仓棚等处做好防雪、除雪准备工作，对棚顶及时做好雪后除学工作，防止雪量过大，造成棚顶塌落。九、质量保证措施 1 、场地基础硬化，测量控制高程，达到相应的压实效果后浇筑混凝土硬化场地。 2 、严格控制混凝土的施工质量，及时做好混凝土养生，养生期间用塑料薄膜覆盖，确保混凝土养护期，注意成品保护。 3、 现场施工到场的原材料进行严格的质量检查，确保现场使用的材料是合格的。 4、 严格要求工人按照施工工艺操作，不懈怠，不放松 ，严把质量关，确保施工质量。十、环境保护措施 1、 在机械施工过程中，尽量减少噪音，废气，废水，及尘土等污染，以保障当地居民和施工人员的健康。 2、 对场地的表层腐植土，砍伐的荆刺等废料，要及时运到指定的地点进行废弃；生产及生活垃圾应用封闭运土车运走，不得随处遗撒。 3、 施工前要做到全员教育，全面规划，合理布局，为当地居民创造和保持一个清洁适宜的生活和生产环境。 4、设专人负责环境保护工作，针对现场施工特点，对下属施工队提出施工过程中环保要求，定期检查。 5、污水处理：经过环保部门检验，确保水质无污染，可通过排水沟将污水排出；对于产生的施工垃圾及生活垃圾，建立垃圾存放处，定期将垃圾运往垃圾站进行统一处理。十一、文明施工措施 1、对施工现场场地，道路坚实畅通，设置相应 的安全防护措施和安全标志，周边设排水设施；人行通道的路径避开作业区，设置防护，保证行人安全。 2、对施工现场的文明施工进行监督，指导，检查，对违反文明施工的行为，有权责令限期整改或停工整顿，甚至处罚。 3、施工现场的临时设计，包括施工机具设备，运输车辆，停放位置要布置整齐。 4、施工操作地点和周围保持清洁整齐，做到活完脚下清，工完场地清，没用完或不合格的材料要及时清理。5、在施工现场设置宣传标语、板报专栏等，及时报道安全，质量等方面的情况及知识。 后附：1、预制场平面布置图2、制梁台座结构图精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 13
