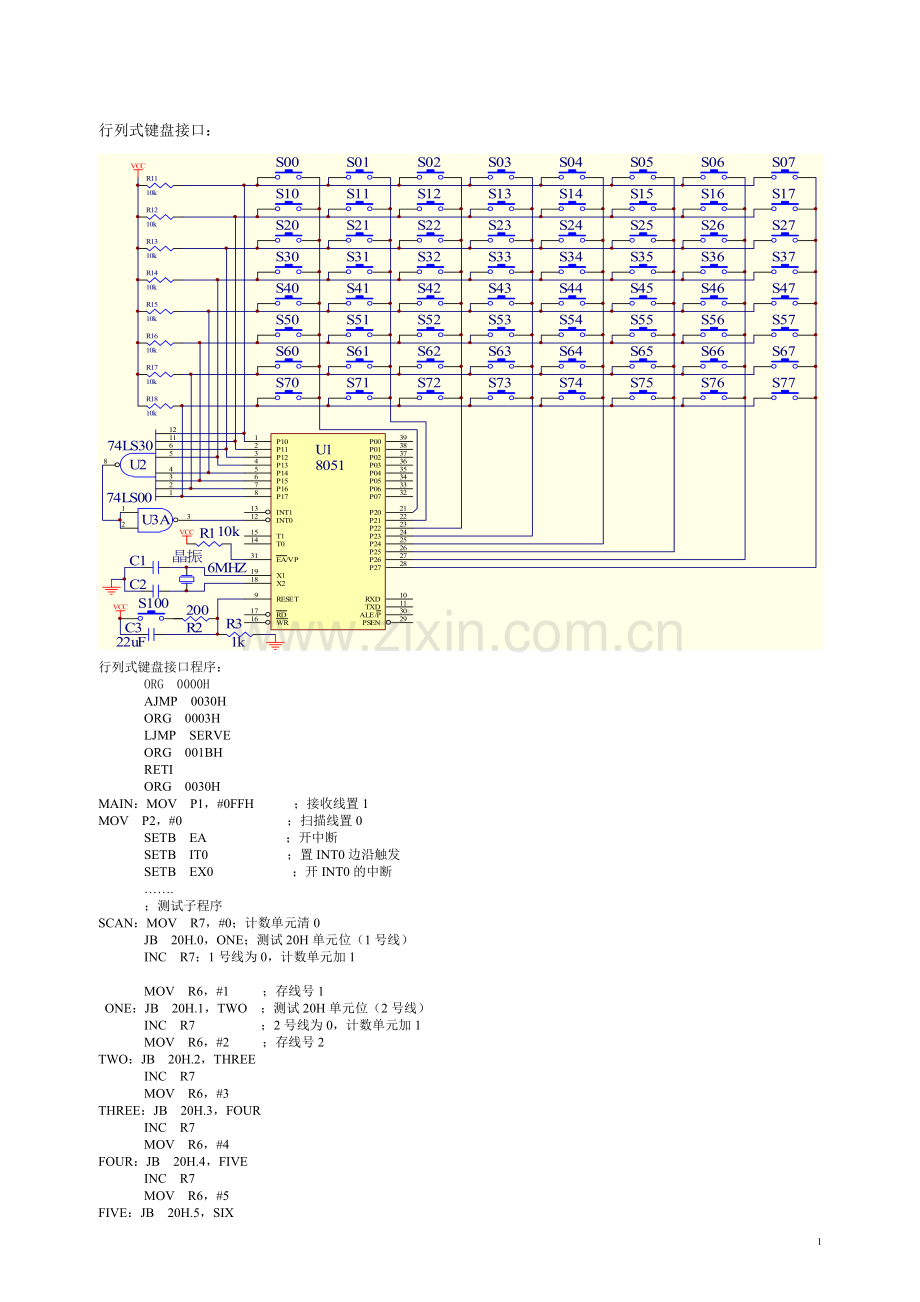

行列式键盘接口：

行列式键盘接口程序：
ORG　0000H
AJMP　0030H
ORG　0003H
LJMP　SERVE
ORG　001BH
RETI
ORG　0030H
MAIN：MOV　P1，#0FFH　　　；接收线置1
MOV　P2，#0　　　　　　　　；扫描线置0
SETB　EA　　　　　　；开中断
SETB　IT0　　　　　　；置INT0边沿触发
SETB　EX0　　　　　　；开INT0的中断
…….
；测试子程序
SCAN：MOV　R7，#0；计数单元清0
JB　20H.0，ONE；测试20H单元位（1号线）
INC　R7；1号线为0，计数单元加1

MOV　R6，#1 ；存线号1
ONE：JB　20H.1，TWO ；测试20H单元位（2号线）
INC　R7 ；2号线为0，计数单元加1
MOV　R6，#2 ；存线号2
TWO：JB　20H.2，THREE
INC　R7
MOV　R6，#3
THREE：JB　20H.3，FOUR
INC　R7
MOV　R6，#4
FOUR：JB　20H.4，FIVE
INC　R7
MOV　R6，#5
FIVE：JB　20H.5，SIX
INC　R7
MOV　R6，#6
SIX：JB　20H.6，SEVEN
INC　R7
MOV　R6，#7
SEVEN：JB　20H.7，EIGHT
INC　R7
MOV　R6，#8
EIGHT：RET
；延时子程序（晶振12MHZ,定时20ms）
DELAY：MOV　TMOD，#10H　　；设置T1为方式1定时
MOV　TL1，#0E0H；B1E0H取反加1＝0100 1110 0001 1111+1=4E20H
MOV　TH1，#0B1H；16384+3584+31=19999=20000us=20ms
SETB　ET1　　　　　　；开T1中断
SETB　PT1　　　　　　；置T1中断为高优先级
SETB　TR1　　　　　　；启动T1定时
ORL　PCON，#1　　　　；启动空闲方式
CLR　TR1
CLR　PT1
CLR　ET1
RET

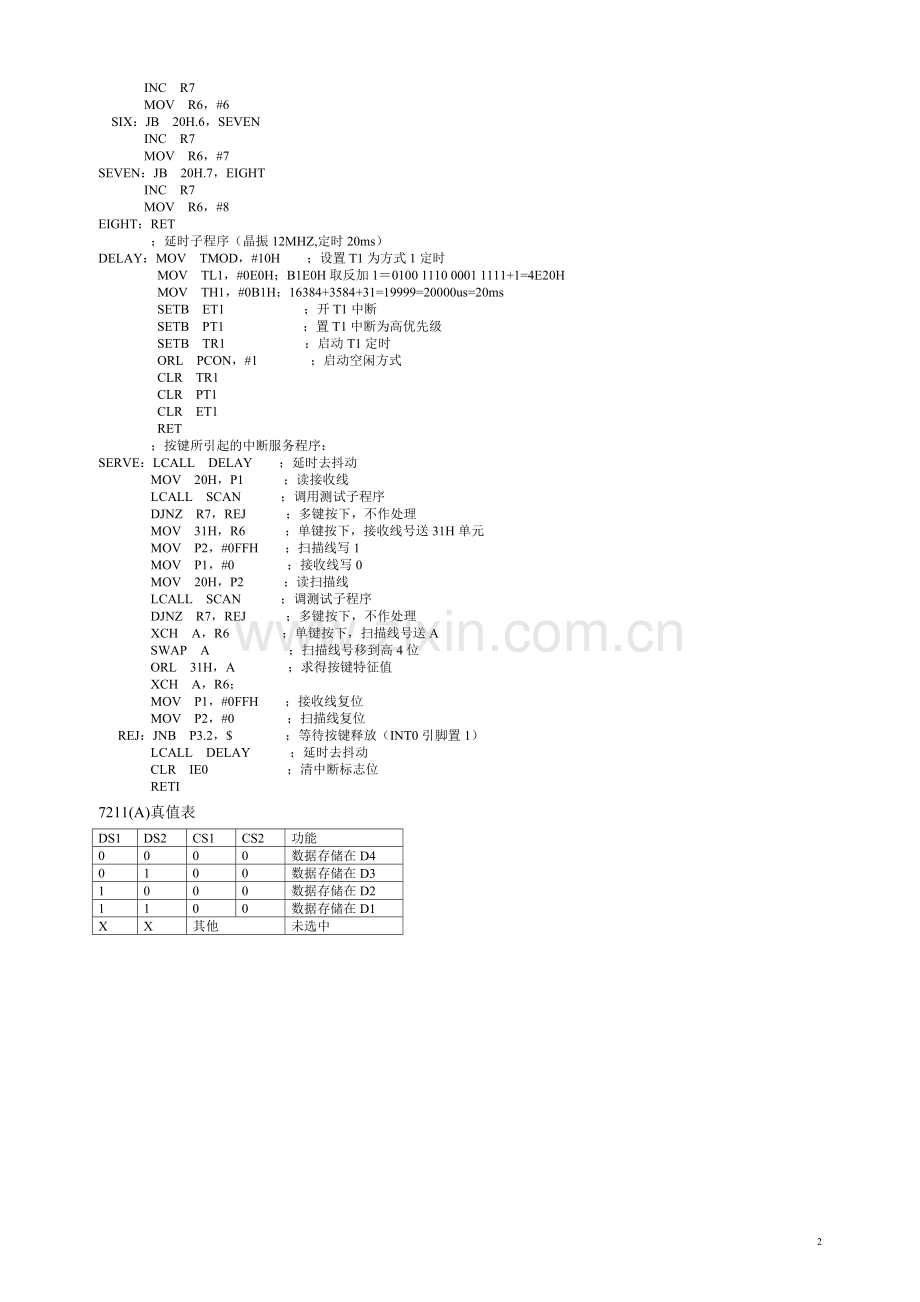

；按键所引起的中断服务程序：
SERVE：LCALL　DELAY　　；延时去抖动
MOV　20H，P1　　　；读接收线
LCALL　SCAN　　　；调用测试子程序
DJNZ　R7，REJ　　　；多键按下，不作处理
MOV　31H，R6　　　；单键按下，接收线号送31H单元
MOV　P2，#0FFH　　；扫描线写1
MOV　P1，#0　　　　；接收线写0
MOV　20H，P2　　　；读扫描线
LCALL　SCAN　　　；调测试子程序
DJNZ　R7，REJ　　　；多键按下，不作处理
XCH　A，R6　　　　；单键按下，扫描线号送A
SWAP　A　　　　　　；扫描线号移到高4位
ORL　31H，A　　　　；求得按键特征值
XCH　A，R6；
MOV　P1，#0FFH　　；接收线复位
MOV　P2，#0　　　　；扫描线复位
REJ：JNB　P3.2，$　　　　；等待按键释放（INT0引脚置1）
LCALL　DELAY　　　；延时去抖动
CLR　IE0　　　　　　；清中断标志位
RETI
7211(A)真值表
DS1
DS2
CS1
CS2
功能
0
0
0
0
数据存储在D4
0
1
0
0
数据存储在D3
1
0
0
0
数据存储在D2
1
1
0
0
数据存储在D1
X
X
其他
未选中

LCD7211子程序：
LCD：MOV DPTR，#8000H；置8255PA口地址
MOV R0，#20H；显示数据缓冲区首地址送R0
MOV R1，#04H；设置7211(2)的位数
MOV R2，#07H；设置D1显示特征
LP1：MOV A，#0FFH；禁止7211操作
MOVX @DPTR，A；
MOV A,R2；形成Di显示字高位
SWAP A；A=70H
ORL A,@R0；A或﹝﹝R0﹞﹞送A
MOVX @DPTR,A；送Di显示字
DEC R2；
INC R0；
DJNZ R1,LP1；
MOV R1,#04H；设置7211(1)的位数
MOV R2,#0BH；设置D4显示特征
LP2: MOV A,#0FFH；禁止7211操作
MOVX @DPTR,A；
MOV A,R2；
SWAP A；
ORL A,@R0；
MOVX @DPTR,A；
DEC R2；
INC R0；
DJNZ R1,LP2；
RET
Centronics 并行接口标准。
Centronics标准定义了36芯插头座，其中数据线8根，控制输入线4根，状态输出线5根，+5V电源线l根，地线15根，另有3根空闲。

采用8255实现单片机与uP打印机接口：

ORG 0000H
LJMP MAIN
ORG 0013H
LJMP INTS
MAIN:MOV R0,#7FH　　；控制口地址
MOV A,#0A0H　　；工作方式控制字（A口方式1输出）
MOV @R0,A　　　；控制字写入8255
MOV R1,#20H　　；打印数据缓冲区首地址
MOV R2,#10H　　；待打印字符数
MOV E1,84H　　　；允许INT1中断，EA=1,EX1=1

INTS:MOV R0,#7CH　　；8255A口地址
MOV A,@R1　　　；打印数据送A
MOVX @R0,A　　　；打印数据送8255A口
INC R1　　　　　；修改字符地址
DJNZ LAST　　　；待打印字符数未传送完转LAST
MOV EI,#00H　　；待打印字符数传送完后禁止中断
LAST:RETI；　　　　　；中断返回
