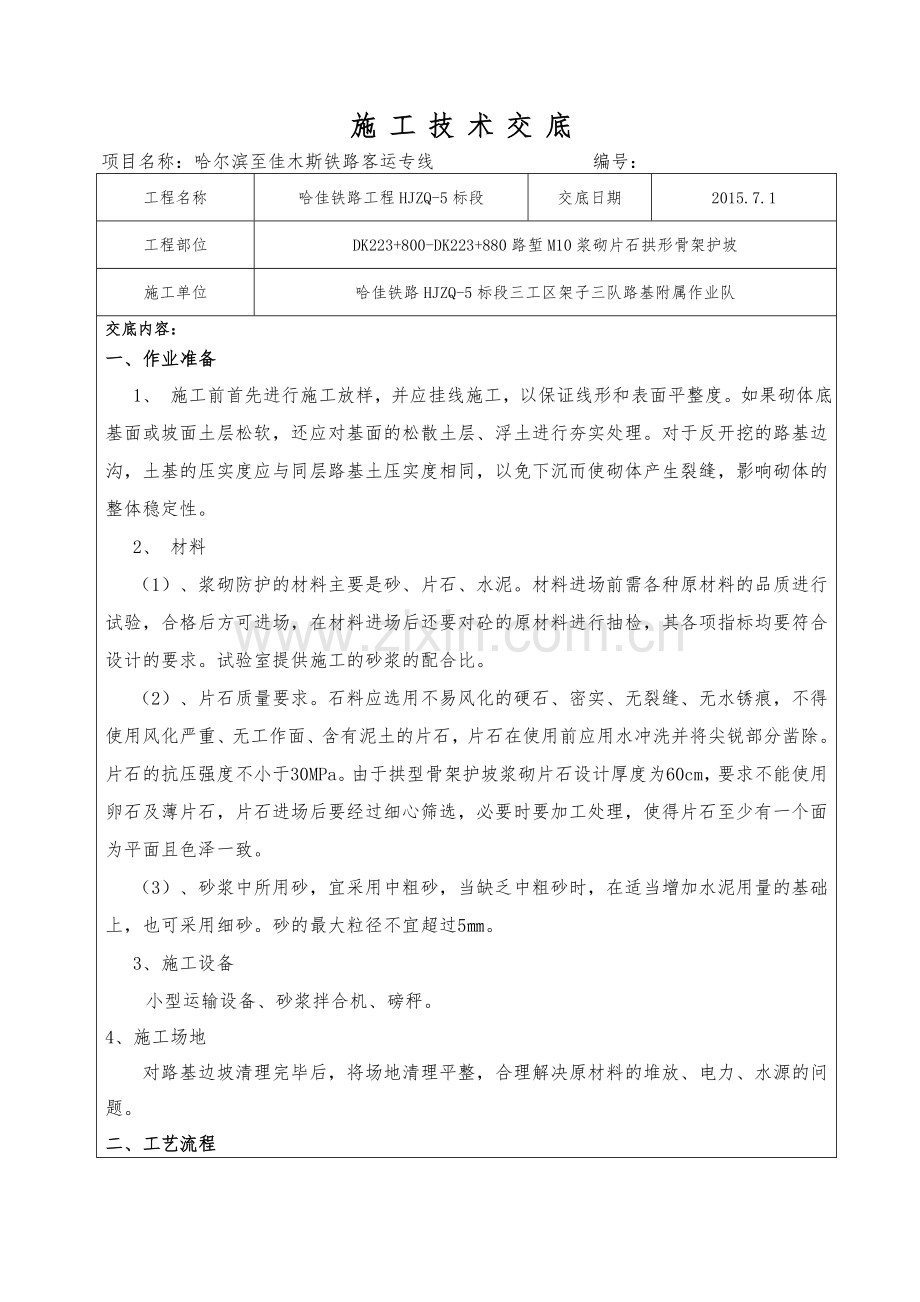

中国建筑股份有限公司哈佳铁路HJZQ-5标段施工技术交底书（三级交底）工程名称： 哈佳铁路工程HJZQ-5标 交底部位： M10浆砌片石拱形骨架护坡交底 交底编号： 交底单位：哈佳铁路HJZQ-5标三工区架子三队接受单位： 路基工程路基附属作业队 编制： 复核： 技术负责人：施工技术交底项目名称：哈尔滨至佳木斯铁路客运专线 编号：工程名称哈佳铁路工程HJZQ-5标段交底日期2015.7.1工程部位DK223+800-DK223+880路堑M10浆砌片石拱形骨架护坡施工单位哈佳铁路HJZQ-5标段三工区架子三队路基附属作业队交底内容：一、作业准备1、 施工前首先进行施工放样，并应挂线施工，以保证线形和表面平整度。如果砌体底基面或坡面土层松软，还应对基面的松散土层、浮土进行夯实处理。对于反开挖的路基边沟，土基的压实度应与同层路基土压实度相同，以免下沉而使砌体产生裂缝，影响砌体的整体稳定性。2、 材料（1）、浆砌防护的材料主要是砂、片石、水泥。材料进场前需各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对砼的原材料进行抽检，其各项指标均要符合设计的要求。试验室提供施工的砂浆的配合比。 （2）、片石质量要求。石料应选用不易风化的硬石、密实、无裂缝、无水锈痕，不得使用风化严重、无工作面、含有泥土的片石，片石在使用前应用水冲洗并将尖锐部分凿除。片石的抗压强度不小于30MPa。由于拱型骨架护坡浆砌片石设计厚度为60cm，要求不能使用卵石及薄片石，片石进场后要经过细心筛选，必要时要加工处理，使得片石至少有一个面为平面且色泽一致。（3）、砂浆中所用砂，宜采用中粗砂，当缺乏中粗砂时，在适当增加水泥用量的基础上，也可采用细砂。砂的最大粒径不宜超过5。3、施工设备小型运输设备、砂浆拌合机、磅秤。4、施工场地对路基边坡清理完毕后，将场地清理平整，合理解决原材料的堆放、电力、水源的问题。二、工艺流程三、技术指标1、 拱型骨架净距宽高=3m3m，拱部骨架截面为L型，宽0.4m，主骨架截面为U型，宽0.6m，主骨架嵌入路堤边坡深0.6m。2、骨架以M10水泥砂浆砌片石砌筑，截水槽部分采用C25素砼预制块砌筑，尺寸为0.3m（长）0.25m（宽）0.1m（厚），外露0.1m，埋入坡面0.15m。 3、每4个拱设一道伸缩缝，伸缩缝宽度为2cm缝内填塞沥青麻筋（或沥青木板），深0.2m，并且将主骨架加宽20cm。 4、拱型骨架主要结构尺寸图（详细尺寸参见附图：哈佳施路通-14）。 5、坡顶设长为1m、厚0.3m的M10浆砌片石帽石，坡顶以下0.5m长度范围内，采用0.3m厚M10浆砌片石防护。6、骨架内铺设C25混凝土正六边形空心预制块，空心块之间采用M10水泥砂浆砌筑，空心块周边不齐部分采用M10水泥砂浆补齐，空心块内客土种紫穗槐。7、当路堑设有边坡平台时，应在边坡平台上设底宽0.4m深0.4m截水沟，截水沟采用C25的混凝土现浇，厚0.15m，截水沟两端与天沟连接，以便把截水沟内水引入天沟内。8、镶边顶面采用M10水泥砂浆抹面。9、为便于养护，在适合位置设宽0.6m，厚0.6m的M10水泥砂浆砌片石踏步。10、拱型骨架内种紫穗槐并撒草籽，紫穗槐间距0.6m,梅花型布置，每坑两根。 四、施工技术要求1.浆砌片石护坡、浆砌片石骨架防护施工1）浆砌片石应分层、分段砌筑。分层水平砌缝应大致水平，各砌块的砌缝应相互错开。2）基础埋置深度除符合设计要求外，当其边侧存在取土坑或其他不利于基础稳定的因素时应采取必要的措施保护基脚。3）浆砌片石应采用挤浆法砌筑，应坐浆饱满，各砌块的砌缝应相互错开，不得有空缝和通缝，表面平顺整齐，与边坡嵌接牢固密贴。砌筑完成后应及时采取有效的养护措施。4）护坡厚度均匀，砌层片石纵、横向搭接压缝，间隙塞满，外露面整齐，设有垫层的护坡，应随垫随砌。5）护坡勾缝应在路堤沉降以趋稳定后进行;勾缝前，应先将松动和变形处修整完好。6）骨架砌筑前应按设计型式、尺寸挂线放样，开挖沟槽，沟槽尺寸根据骨架尺寸而定。7）为达到整体美观效果，施工时要求沿线路方向拱的位置和高度基本一致，要求从路肩向下开始布置拱的位置。不足一个完整拱时，坡脚处采用半个拱形或部分拱形补充。8）浆砌片石骨架应嵌入坡面一定深度,骨架表面应与草皮衔接。2砌筑预制块防护施工1）砌筑时反滤层、垫层应随垫随砌。 2）基础埋置深度应符合设计要求，还应按现场情况采取必要措施保护基脚。3）砌筑预制块间砂浆应饱满，砌筑后外面整齐，各方向缝顺直。4）勾缝应于路堤以趋稳定后进行。5）预制块预制应符合设计要求并符合现行铁路混凝土工程施工技术指南。3.勾缝、灌浆、嵌补、支顶等工程1）勾缝及灌浆填缝，应先清除草根、泥土，并冲洗缝隙。2）勾缝沙浆应嵌入缝中，并与岩石牢固结合。3）嵌补坡面空洞及凹槽，应先清除松动岩石并将基座凿平一定宽度后再行砌筑；应做到嵌体稳固、表面平顺、周边封严。4）支顶危岩落石，其圬工基座应置于完整、稳定的岩体上并整平或凿成台阶。五、施工质量控制1.沟槽开挖施工（1）.沟槽开挖施工 1）沟槽开挖尺寸必须满足设计要求。 2）沟槽开挖线在路基边坡上为直线或圆弧。 3）开挖:采用人工开挖沟槽,沟槽开挖完成，检查其尺寸符合设计要求后，报请监理工程师检查合格确认后，方可进行下一道工序施工。（2）.浆砌片石施工1）边坡砌筑前应在坡面密实、平整、稳定后。方可铺砌。2）护坡施工采用人工挖基，人工刷坡，砌筑前，将基底整平夯实，检查合格后方可进行砌筑。3）片石的材质、规格必须经检验合格后方可使用。4）石料等级应符合设计要求。砌筑前，其表面泥土、水锈应清洗干净。拌制砂浆所使用的原材料必须经检验合格后方可使用，拌制砂浆时严格按照下发的配合比进行计量和拌制且必须使用砂浆搅拌机进行拌制，少量砌石工程所用砂浆在征得监理工程师和项目部管理人员同意后方可进行人工拌制。5）山皮、水锈、蜂窝麻面的片石严禁使用在工程上。6）片石砌筑用挤浆法施工，铺砌时自下而上进行，切块不得大面平铺，石块应彼此交错搭接，错缝一般为78cm，不得松动，严禁浮塞。砂浆在砌体内必须饱满、密实，不得有悬浆。石块间缝隙用小石块填充，砂浆要捣固密实，砌体无空洞，各石块间犬牙交错，互相压缝衔接成一个整体，无通缝，无瞎缝。砌体采用15cm以上的块（片）石。边坡表面应平整，如遇坚石可挖成台阶。砌体护坡分段施工时，每隔1015m宜设一道伸缩缝，并做好伸缩、沉降缝及泄水孔，泄水孔后面，应设置反滤层。7）片石砌筑宽度和厚度必须满足施工图纸的要求。外圈定位行列应选择形状较为方正及尺寸较大的片石，并长短相向地与里层砌块咬接。8）较大的砌块应使用于下层，应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。竖缝较宽时应在砂浆中塞以小石块，不得在砂浆下面用高于砂浆砌缝的小石片支垫。9）砌体勾缝可采用平缝。勾缝前，应先将松动和变形处修整完好，护坡勾缝应在路堤沉降已趋稳定后进行。浆砌片石应进行洒水养生。10）砌体勾缝应嵌入砌缝内20mm深。缝槽深度不足时，应凿够深度后再勾缝，光用砂浆将灰缝补满刮平，再用小灰抿压实即可。为了避免灰缝产生飞边而出现开裂现象，灰缝面不得超过砌石面。11）浆砌砌体应在砂浆初凝后洒水覆盖养生714天。养生期间避免碰撞、振动或承重。砂浆凝固后，墙面全部刷干净，使外貌整洁美观。交底人复核接受人接底单位及签字 序号姓名职务或职名所 属 单 位0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
