悦康防雷技术施工方案.doc

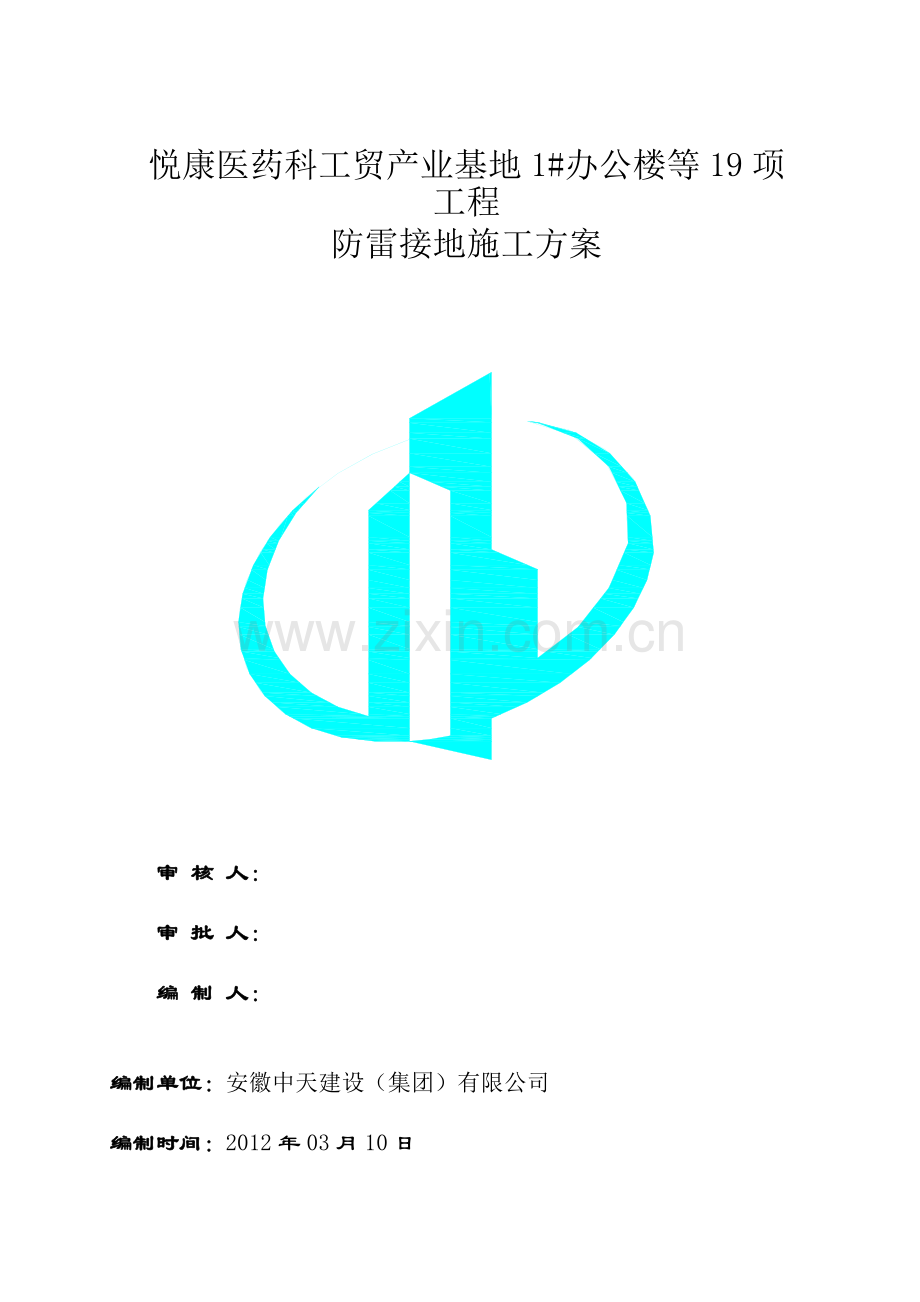

悦康医药科工贸产业基地1#办公楼等19项工程防雷接地施工方案审 核 人：审 批 人：编 制 人： 编制单位：安徽中天建设（集团）有限公司编制时间：2012年03月10日第一节 概 述1、概述：雷电流的时间虽然短暂，但它巨大的破坏性是目前人类还无法控制的，现阶段通过人力主动化解雷电的危害，还是不现实的，只能通过努力被动地将雷击的能量给予阻挡并将它泄放入大地，以避免所带来的灾害。雷击和线路过电压会出现多种有害的效应，基本上会有以下几种表现形式：直击雷击、感应雷击、电磁脉冲辐射、雷电过电压侵入和反击。雷击及过电压的保护是一项系统的工作，需要根据不同的特性给予相应而全面的防护。完善系统防雷方案包括外部防雷和内部防雷两个方面:外部防雷包括避雷针、避雷带、引下线、接地极等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。2、编制依据：（1）电子计算机机房设计规范 GB50174-93（2）通信行业标准电信专用房屋设计规范（3）信息产业部通信局（站）雷电过电压保护工程设计规范（4）国家标准建筑物防雷设计规范 GB50057-94（5）国家标准电气装置安装工程接地装置施工及验收规范 GB50169-92（6）建筑物防雷 IEC61024 （7）雷电电磁脉冲的防护 EC61312 （8）防爆波电缆井 070J02（9）建筑电气工程施工质量验收规范 GB503032002（10）建筑物防雷设计规范 GB50057-94 （11）电子计算机机房设计规范 GB50174-93 （12）有线电视系统工程技术规范 GB50200-94 （13）等电位连接安装 02D5012001（14）建筑与建筑群综合布线系统工程设计规范 GB/T50311-2000（15）微波站防雷与接地设计规范 YD2011-93（16）通信工程电源系统防雷技术规范 YD5078-98 （17）气象信息系统雷击电磁脉冲防护规范 XQ3-2000（18）北京市建筑安装工程资料管理规程 DB11/T695-2009（19）现行有关国家规程和地方标准 DBJ/T01-26-2003建设方提供的设计图纸本公司同类工程施工经验第二节 工程概况1、工程概况本工程为悦康医药工程，建筑性质集生产、宿舍为一体大型建筑，位于北京市亦庄科创七街，建筑总面积115939.53，其中4#楼地下一层，地上为8层；本工程0.000的绝对标高为28.45米； 标准层高为3.00m，檐高为32.45m。抗震设防烈度为8度；建筑耐火等级为一级；建筑结构安全等级为二级。横轴编号为（4-1）（4-18），全长138.3米；纵轴编号为（4-A）（4-D），全长20.7米。5#楼地下一层，地上为4层；0.000=28.5米； 标准层高为5.6m，檐高为28.00 m。抗震设防烈度为8度；建筑耐火等级为一级；建筑结构安全等级为二级。横轴编号为（5-1）（5-20），全长94.6米；纵轴编号为（5-A）（5-M），全长137.1米。6#楼地下一层，地上为4层；0.000=28.5米； 标准层高为5.6m，檐高为28.00m。抗震设防烈度为8度；建筑耐火等级为一级；建筑结构安全等级为二级。横轴编号为（6-1）（6-20），全长82米；纵轴编号为（6-A）（6-L），全长136.5米。2、施工工艺及方法本工程按二类防雷建筑设计。本工程采用接零保护，电器设备的不带电金属外壳及插座专用接零孔应可靠进行等电位连接，采用专用线路做保护接零保护线，凡穿线用金属线管及金属线槽均应可靠接零。本工程系统的工作接地，保护接地和防雷接地采用联合接地方式，由二部分组成：即利用大楼基础钢筋和围绕建筑物四周敷设的环形接地体相互焊接组成的一个整体。留四个或按图接地螺栓供引出接线用，并应与大楼进行等电位联结。接地地极装置焊连接(桩体承台钢筋)地网母线焊接（地梁钢筋） 地极装置.地网接地电阻测试 引下线焊接安装 测试,安全接地点预留预埋顶层防雷网安装防雷接地系统总体测试 1、接闪器：在屋顶采用12镀锌圆钢作避雷接闪器，屋顶避雷连接线网格不大于20米20米或24米16米。当其厚度不能满足要求，允许雷电流击穿时，厚度不应小于0.5mm。如不允许雷电流击穿，则金属板根据材质的不同，其厚底至少应满足：铁质4mm、铜质5mm、铝质7mm。屋顶支架应为铜制，金属板无绝缘被覆盖，金属板与其支架应与防雷引下线可靠焊接。要求顶部做可靠电气连接，组成不大于20米20米或24米16米网格。2、本工程地下为钢筋混泥土结构，引下线在正负零以上采用柱内（2根16），在正负零以下利用钢筋混泥土结构中的对角主钢筋（2根16）作为引下线，间距不大于18m，在扁钢与钢筋混泥土结构连接处，扁钢与对角主钢筋必须可靠焊接。引下线上端与避雷带焊接，下端与基础底梁及基础地板轴线上的上下两层钢筋内的两根主筋焊接。外墙引下线在距室外地面下1m处引处以备与室外接地线焊接，并使基础底梁板轴线上的上下两层主筋中的两根通长焊接做接地网。3、本工程防雷接地与强、弱电接地共用接地极，要求接地电阻不大于0.5欧姆，实测不满足要求时，增设人工接地极。接地极利用建筑物护坡桩钢柱及基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网，网格尺寸不大于20米20米或24米16米，并连接室外人工接地装置。室外接地装置位于室外地面以下1米，用404镀锌扁钢在基础槽外侧连接成水平接地装置，垂直接地极为50镀锌钢管，长2.5米，每5米设一根。4、当结构基础有被塑料、橡胶等绝缘材料包裹的防水层时，应在高出地下水位0.5处将引下线引出防水层，与建筑物周圈接地体连接。5、外墙引下线距地0.5m设测试箱子6、凡突出屋面的所有金属构件，如金属通风管、屋顶风机等均应与避雷带可靠焊接。7、室外接地凡焊接处均应刷沥青防腐。8、接地装置焊接应采用搭焊接，其搭接长度应满足以下要求：扁钢与扁钢搭接引高位扁钢宽度的2倍，不小于三面焊接；圆钢与圆钢搭接为双面施焊；扁钢与圆钢搭接，双面施焊；扁钢与钢管、扁钢与角钢焊接时，紧贴角钢外侧两面，或紧贴钢管3/4钢管表面，上下两侧施焊。9、为防止雷电电磁脉冲，所有进出建筑物的各种线路，在建筑物与强弱电交界处应安装一级分类试验、适配的SPD作为第一级保护；在各分区各交界处应安装限压型适配的SPD作为保护。10、消防控制中心与本市“119”报警指挥中心之间连网的进出线端口应装设适配的信号SPD。11、SPD连接导线应短而直，不得有急剧弯曲线现象，其长度不宜大于0.5m。按照能量配合的原则，一般情况下，当作为第一级保护的开关型SPD至第二级保护的限压型SPD的线路长度小于10m、第二级限保护的限压型SPD至第三级保护的限压型SPD的线路长度小于5时，在SPD之间应加装退耦装置。当SPD具有能量自动配合功能时，线路长度不受上述规定限制。12、电源线路各级SPD应分别安装在被保护设备电源线路的前端，SPD各接线端应分别与配电箱内线路的同名端相线连接。13、信号线路SPD应连接在被保护设备的信号端口上。SPD可以安装在机柜内，固定在设备机架上或附近支撑物上。14、带有接线端子的电源线路SPD，应采用压接，带有接线柱的SPD，宜采用线鼻子与接线柱连接。15、接地线在穿越墙壁、楼板和地坪处应套钢管或其他坚固的保护套管，钢管应与接地线做电气连通。16、接地线、信号线缆的敷设应平直、整齐。17、电涌保护器安装线路上应有过电流保护器件，并应有劣化显示功能。18、防雷设施施工时，参见国家标准图集建筑防雷设施安装99D562。19、在地下一层适当柱子处预留1601606 镀锌钢板，并与接地线连接的404镀锌扁钢可靠连接，作为专用接地干线，应将建筑物内设备金属总管、建筑物金属构件等部位进行等电位连接。20、在变配电室作总等电位连接盘。在室内适当柱子处预留1601606钢板，并与变配电室内接地线404镀锌扁钢可靠连接，作为专用接地保护线(PE)。其它机房内金属管（如水管、此暖管、通风管等）；建筑物金属构件；在墙上固定消声材料的金属固定框架、配电系统PE等应与金属外壳做等电位连接。21、在消防控制室、电梯机房、综合布线机房以及各层强、弱电竖井等处作局部等电位连接。22、从变配电所至电梯竖井内的桥架上敷设一条404mm镀锌扁钢，将变配电所接地与电梯竖井内接地相连。水平敷设一圈404mm镀锌扁钢，水平与垂直接地扁钢间应可靠焊接。23、变配电所、控制室、电梯机房、技术用房等的接地与个、附近柱子引上的两根主筋焊接、这两根主筋（与防雷引下线分别设置）应一直往下通长焊接至接地网。24、综合布线机房接地用两根BV-135mm2 PC50、消防控制室及其他各弱电机房接地用两根BV-135mm2 PC50分别引下与接地网采用放热焊接连接。25、变配电所、消防控制室、综合布线机房内室内水平接地体均采用404mm镀锌扁钢，距地0.2m，明敷。过门处理地暗敷。26、凡正常不带电，而当绝缘破坏有可能呈现电压的一切电气设备金属外壳均应可靠接地。27、本工程采用总等电位联结，总等电位连接板（MEB）由紫铜板制成。将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，总等电位联结线采用40*4镀锌扁铁，总等电位联结均采用各种型号的等电位卡子连接。卫生间采用局部等电位联结，从地板及墙上适当的地方各引处一根大于16的结构钢筋至局部等电位箱LEB，局部等电位箱暗装，底距地0.3m。将卫生间内所有金属管道、构件联结。具体做法参考等电位联结安装02D501-2。28、本工程供电TN-S系统，其专用接地线（即PE线）的截面规定为： 当相线截面16mm2 时 PE线与相线相同 当相线截面为1635mm2 时 PE线为16mm2. 当相线截面35mm2 时 PE线为相线截面的一半29、不允许使用蛇皮管、保温管的金属网、薄壁钢管或外皮作接地或保护线。30、变压器的中性点与接地装置线连接时，应采用单独的接地线。31、在地下禁止使用裸铝作接地体或接地线。32、接地线与接地体的连接，应采用焊接。PE与接地电子板的连接应可靠，连接处应防松动或防腐措施。33、弱电设备机房内信息设备的各种金属箱体、壳体、机架、电源线路、PE线、SPD接地线，均应以最短的距离与等电位连接网络连接。34、等电位连接网络的连接可采用熔接、压接。连接导体与等电位接地端子板之间应采用镀锌的螺栓连接，连接处应进行热搪锡处理。35、等电位连接导线应使用具有黄绿相间色标的铜线。36、等电位连接带表面应无毛刺、明显伤痕、残余焊渣，安装应平整端正、连接牢固。绝缘导线的绝缘层无老化龟裂现象。37、接地线与金属管道等自然接地体的连接，应采用焊接，如焊接有困难时，可采用卡箍连接，但应有良好的导电性和防腐措施。38、含有仅是不见的光缆，应接通所有金属接头、金属挡潮层、金属加强芯等，并在入户处直接接地。39、保护线上不应设置开关电器及隔离电器，但允许设置供测试用的只有用工具才能断开的接点。3、作业的质量要求3.1熟悉并理解公司和项目部的质量/环境方针及目标。3.2熟悉图纸、施工标准和工艺要求，自觉接受技术培训，熟练掌握工作技能。3.3认真参加班（组）技术员主持的技术交底，明确施工任务、施工方法、质量标准，交底进行签字。在班组长的组织下按技术交底施工，不得擅自更改施工方法，有必要更改时应取得交底人的同意。3.4对未交底的施工项目有权拒绝施工，对未按技术交底要求施工而发生的质量问题负责。3.5按设计图纸、施工标准和工艺要求核对原材料、半成品，调整、保养规定的设备、工具、量具、仪器、仪表等施工设施，使之处于完好的使用状态，严格遵守有关操作规程。3.6接受并配合质检人员的质量检查，对不符合质量/环境要求的，按批准的不合格品处置方式进行处置；虚心接受质检员的监督指导，完成质量考核。3.7做好原始施工记录，自检正确率达到100%。做到“三不”：不合格的材料不用；上道工序质量不合格不接；所负责工序质量不合格不交。3.8有发现和报告不合格品并提供合格产品的责任，做好不合格品的管理。3.9施工中遇到疑难问题应及时与技术员或有关人员协商，不得自行作主，意见统一后认真执行。3.10施工过程中做好原材料、工器具、仪器仪表、余料、废料的 清点、保管和回收工作，保护环境，节能降耗，自觉做好成品保护。3.11工程质量检验评定标准a接地装置连接的焊接要符合“验标”焊接规定，焊接部位焊药清除干净，表面刷防锈漆。b回填土的土质要无石渣.杂物。c回填土要夯实。d接地电阻试验符合“规范试验标准篇”规定，接地电阻值应为0.5。e.明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。f.所有的焊接处在焊接完成后必须作防腐处理。g.所有的接地引上线的连接必须是连续和可靠的。3.12本工程通过以下行动对质量管理体系进行改进：提高和完善质量目标；修改和完善质量管理体系文件；采取纠正和预防措施。3.12.1通过对质量目标的数据统计分析，确定质量趋势，总结经验，提高和完善质量目标。3.12.2通过收集管理部门审查、内部审核、内部监查、定期的体系文件的审查、业主和监理对质量体系的反馈意见、员工对质量体系的建议等情况，质保部分析是否须对质量管理体系文件进行完善和修改并组织进行实施。3.12.3采取纠正和预防措施对管理部门审查、内部审核、内部监查中提出的问题、严重不符合项、重复发生的不符合项、业主和监理的投诉或不满意项等，责任部门分析其根本原因，采取纠正措施予以纠正，防止再发生；对数据分析结果反映的质量不良趋势有关部门分析其潜在的根本原因，采取预防措施消除潜在的不符合原因，扭转质量不良趋势，防止不符合项的发生。质保部对质量管理体系的改进行动进行验证，保证采取措施的有效性，使质量管理体系持续有效地运作。4、作业的环境要求4.1 文明施工施工场所应将保持整洁，垃圾、废料及时清除，做到“工完、料净、场地清”，坚持文明施工，高处垃圾投入垃圾通道内。4.2降耗节能4.2.1建立成本控制机构，统一协调施工任务，创新工艺，节约资源。4.2.2施工管理、作业人员应本着降低损耗、节约成本、挖掘潜力的出发点，采用先进的施工技术和施工机械，保证优质、高效、低耗。4.2.3加强计划管理，作好施工准备，严格按计划组织物资供应，确保各种物资的运输工作，提前储备，做好各种物资的合理调配，以满足连续施工。4.2.4优化施工程序，根据现场具体情况，制定周计划，每周一次生产布置会，每天生产协调会，明确班组任务目标，组织均衡施工，落实施工进度。4.3遵守各种环境法规：中华人民共和国环境保护法中华人民共和国节约能源法中华人民共和国消防法建设工程施工现场管理规定城市节约用水管理规定4.4 环境管理方案4.4.1创造文明施工标准工地，保证施工场地安排有序。4.4.2减少噪声排放，施工现场噪声控制目标：昼间70dB；夜间55dB（22:00次日6:00）。4.4.3夜间施工无光污染：照明灯罩使用率100%。照明灯具高于作业面，工完断电，夜间电焊作业搭设遮光棚。4.4.4化学品控制：氧气瓶、乙炔瓶分开存放，并有标识，实行领用制度。设置灭火器材；设置焊条头专用收集箱。废油毡、废油桶与普通废弃物分开收集，防止二度污染。废弃物：固体废弃物实现分类管理，提高回收利用率；液体废气物采用容器回收集中处理。4.4.5垃圾：垃圾清运为保护施工区和生活区的环境卫生，达到环境保护的要求，搜集和处理施工营地内住房、办公室、驻地及其他房屋的一切垃圾，以及工程所有人员进行工作的区域的垃圾。并将其运至指定的地点进行掩埋或焚烧处理。4.6急救及医疗服务项目部将与当地医疗急救部门进行联系，以提供发生安全事故的及时处理。根据工地具体情况在现场配备必要数量的，在医疗急救方面有一定经验的医护人员为施工人员提供医疗保障服务，并准备必要的医疗器械和适当数量的药品。根据地方病和传染病的疫情和分布，根据卫生防疫部门规定对施工人员采取卫生防疫措施，防止地方病和传染病对施工人员的侵害，保障工程的顺利进行。5、作业的安全要求本工程中，我们以职业安全健康管理手册对施工现场风险因素进行控制管理。针对工程中重大风险因素的辨识，按照危害辨识与风险评价程序进行辨识、评价，确定工程项目的重大风险因素，并通过各种途径进行控制：通过入场教育、年度教育及专业教育，对项目经理部管理人员、作业人员进行分层次的培训、教育，提高所有人员的安全意识和能力。通过对危害辨识、风险评价和风险控制的策划实施相应的风险控制措施。建立目标、指标和职业安全健康管理方案。明确各部门、各级人员的职责和权限，并规定实现目标的方法、时间表和保证措施。通过运行控制，即制定对与所认定的需要采取控制措施的风险有关的运行和活动进行控制的计划安排，以确保职业安全健康风险达到或低于可容许风险的水平。对可能出现的风险失控和其他紧急情况，制定应急准备和响应控制措施进行处理。5.1贯彻执行电力建设安全工作规程，遵守大唐、公司、工地的各项安全管理制度。5.2安装过程中应听从有关人员统一指挥，按程序施工，不得自行其事，不得擅自离开工作岗位，认真做好自保、互保工作。5.3施工人员认真学习有关安全健康与环境保护的规程、规定、制度和措施，自觉遵章守纪，不违章作业。5.4正确使用职业安全防护用品、用具，并在使用前进行可靠性检查。5.5作业前检查工作场所，做好安全防护措施，以确保不伤害自己，不伤害他人，不被他人伤害。5.6施工中必须及时完善各种安全设施，搭设合格的脚手架，不得违章和冒险作业。5.7施工中发现不安全问题应妥善处理或向上级报告。5.8 安全防护：为保证工程现场施工安全，维护工地正常生产、生活秩序，项目部将制定并实施工一切必要的安全措施，包括防洪、防火、救护、警报、治安管理等，安全措施的制定将遵守国家、公司颁布的有关安全规程。5.9 劳动保护：对于参与施工的全体工作人员，项目部将根据各工种的作业种类、特点，按照国家劳动保护法，为每一位施人员配备其所属工种相应的劳保用品。5.10 为保障施工人员人身安全，以及工程顺利进行，项目部将配备足够的消防设备，灭火器材和消防人员，由安委会负责本工程的消防灭火工作。5.11 安全防护措施1) 开工前，协同甲方对工地周围建筑物或其他环境条件进行详细调查，做到心中有数，施工时注意观察，发现问题及时处理。 2) 新进企业工人须进行公司、施工队、班组的三级教育。3) 遇有沙尘天气注意躲避，遇大风、大雨天不施工。夜间施工有足夠的照明。 4) 参加作业人员必须严格执行安全操作规程和技术要求，服从指挥，集中精力，认真操作，严禁违章指挥，违章作业。5) 遵章守纪，佩戴标记，施工人员进入现场必须戴安全帽。6) 现场交叉作业时注意相互配合，严防坠物伤人，听从指挥，发现问题及时解决。7) 严禁酒后作业。8) 工伤事故处理，建立事故档案，按调查分析规则，规定进行处理报告，认真做好“三不放过”工作。9) 施工工地必须有安全生产宣传牌。在主要施工部位、作业点、危险区，主要通道口必须挂有安全宣传标语或安全警告牌。5.12安全设施、防护用品一览表：序号名称规格单位数量1电焊手套付102白光眼镜副63安全带条84投递绳米2006、工程质量控制及保证措施防雷及接地工程 (1)接地设备不全【现象】应该进行接地的设备、金属构件不接地或接地不全，危及设备与人身安全。【治理】所有电气装置中，由于绝缘损坏而可能带电的电气装置，其金属部分及其构架均应有保护接地。应进行保护接地的部分如下：1)电机、变压器及其他电器的金属底座和外壳；2)电气设备的传动装置：3)室内外配电装置的金属或钢筋混凝土构架及靠近带电部分的金属遮栏和金属网门等；4)配电、控制、保护用的柜、盘、台、箱的框架；5)交、直流电力电缆的接线盒、终端盒的金属外壳和电缆的金属护层、穿线的钢管；，6)电缆桥架、支架和井架；7)装有避雷线的电力线路杆塔；8)装在配电线路杆上的电器设备；9)在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔等。接至电气设备、器具和可拆卸的其他非带电金属部件接地(接零)的分支线，必须直接与接地干线相连，严禁串联连接。(2)接地线连接不符合要求【现象】接地线的连接不符合要求，一旦发生事故，起不到保护接地作用，其后果不堪设想。【治理】根据技术标准GB50169-92第2.4.2条和建筑电气工程施工质量验收规范(GB50303-2002)规定，接地线的连接应采用搭接焊，其焊接长度必须为：1)扁钢扁钢搭接长度为扁钢宽度的2倍，且至少三面施焊；2)圆钢圆钢及圆钢与扁钢搭接长度为圆钢直径的6倍，且双面施焊；3)扁钢钢管或角钢焊接时，为了连接可靠和保证足够的截面积，除应在紧贴角钢外侧两面，或紧贴34钢管表面，上下两侧施焊；4)可拆卸部分用螺栓连接，其接触面要平，镀锌螺栓的零件(平、弹簧垫片)要齐全，连接紧密；5)除埋设在混凝土中的焊接接头外，有防腐措施。(3)屋顶栏杆作避雷带时，对接不符合要求【现象】采用屋顶栏杆做避雷带时，管子对接后不再搭接。引下线焊接不符合要求。【治理】屋顶栏杆作避雷带时，钢管对接后还应用钢筋搭接，引下线搭接长度必须不小于引下线直径的6倍。(4)避雷设施不覆盖整个屋顶部分【现象】屋顶避雷带无法保护建筑物全部。【治理】建筑物顶部的所有金属物体应与避雷网连成一个整体。(5)断接卡设置不符合要求【现象】断接卡不易找到，并不好测量，断接卡无保护措施。【治理】每个分接地装置均应按设计要求设置，便于分开的断接卡，断接卡应设断接卡子盒保护。(6)接地体搭接长度不够【现象】接地体搭接长度不够；没有按要求焊接。【治理】1)扁钢搭接长度应是宽度的2倍，焊接两长边、一短边；2)圆钢为其直径的6倍，且至少两面焊接：3)圆钢与扁钢连接时，其长度为圆钢直径的6倍；4)扁钢与钢管、角钢焊接时，除应在其接触部位两侧焊接外，还应由扁钢弯成的弧形(直角形)卡子或直接由扁钢本身弯成弧形(直角形)与钢管或角钢焊接。(7)电气设备接地不符合要求【现象】电气设备接地不可靠，电阻大，松动。【治理】电气设备上的接地线，应用镀锌螺栓连接，并应加平垫片和弹簧垫；软铜线接地时应做接线耳连接。每个设备接地应以单独的接地线与接地干线相连接。(8)电缆接地不符合要求【现象】利用电缆金属保护层作接地线；电缆金属保护层不接地。【治理】电缆金属护层不得作接地线，但电缆金属护层必须可靠接地。7、施工质量验收1、验收项目地装置验收项目应符合下列规定：接地装置的结构和安装位置。接地体的埋设间距、深度、安装方法。接地装置的接地电阻。接地装置的材质、连接方法、防腐处理。随工检测及隐蔽工程记录。接地线验收项目应符合下列规定：接地装置与总等电位接地端子板连接导体规格和连接方法。接地干线的规格、敷设方法及其与等电位接地端子板的连接方法。接地线之间的连接方法。接地线与接地体、金属管道之间的连接方法。等电位接地端子板（等电位连接带）验收项目应符合下列规定：等电位连接带的安装位置、材料规格和连接方法。等电位连接网络的安装位置、材料规格和连接方法。电子信息系统的导电物体、各种线路、金属管道以及信息设备的等电位连接。绝缘导线和绝缘层。屏蔽设施验收项目应符合下列规定：系统机房和设备屏蔽设施的安装。进出建筑物线缆的路由布置。进出建筑物线缆屏蔽设施的安装。浪涌保护器验收项目应符合下列规定：浪涌保护器的安装位置、连接方法和连接导线规格。浪涌保护器接地线的导线长度、截面。电源线路各级浪涌保护器的参数选择及能量配合。线缆敷设验收项目应符合下列规定：接地线的截面、敷设路由、安装方法。电源线缆、信号线缆的敷设。接地线在穿越墙体、楼板和地坪时加装的保护管。2、竣工验收防雷施工结束后，应由建设行政主管部门组织业主、设计施工、工程监理单位代表进行验收。防雷项目竣工验收时，凡经随工检测验收合格的项目，不再重复检验。如果验收组认为有必要时，可进行复检。检验不合格的项目不行交付使用。防雷项目竣工后，应由施工单位提出竣工验收报告，并由工程监理单位对施工安装质量作出评价。竣工验收报告，宜包括以下内容。项目概述；施工安装；防雷装置的性能；接地装置的形式和敷设；防雷装置的防腐蚀措施；接地电阻以及有关参数 测试数据和测试仪器；等电位连接带及屏蔽设施；其他应予说明的事项；结论和评价。防雷施工项目竣工，施工单位提供下列技术文件和资料：竣工图防雷装置安装竣工图；接地线敷设竣工图；接地装置安装竣工图；等电位连接带安装竣工图；屏蔽设施安装竣工图。被保护设备一览表。变更设计的说明书或施工洽谈单。安装技术记录（包括隐蔽工程记录）。重要事宜记录。防雷施工检测项目内容和表格形式应符合本规范附录C的规定。接地装置；接地线；接闪装置；引下线；等电位接地端子板（等电位连接带）；屏蔽设施；电源浪涌保护器；信号浪涌保护器；天馈浪涌保护器；线缆敷设。悦康医药科工贸产业基地项目工程安徽中天建设（集团）有限公司悦康项目部2012-03-13下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
