SF6密度继电器
（日本旭计器）

河南平高东芝高压开关有限公司

1.简介
此种气体密度继电器由一个指示器和一个触点机械装置组成，指示器能够指示电力设备内部绝缘气体的压力，当产生不正常的压力或气体压力达到设定值时，触点机械装置可以通过接通或断开回路的方式来操控不同的电器元件，如报警器和控制继电器。
为防止环境温度改变而引起气体压力指示值的变化，气体密度监视器通过内部的一个双金属片进行温度补偿，使指示器指示的压力值始终是折算到气体在20℃状态下的压力值。
特别值得一提的是触点机械装置的可靠性，磁助式机械装置能有效地吸收并减弱触点在关合过程产生的冲击，以保证触点的可靠接触。

2.规格
型号：AT1/2×100
显示精度：±1.0% F.S.
温度补偿：双金属片
工作环境温度：-30～+70℃
温度补偿误差：≤±2.5%（在-20～+60℃范围内）
触点类型：磁助式
触点重复精确度：≤±0.2%
触点容量：30VA
最大额定电压AC380V/DC220V
工频耐压：1分钟 AC 2kV 50/60Hz（端子与壳体之间）
冲击耐压：7kV（端子与壳体之间）
连续工作：持续通流100 mA/DC 1V（触点与端子之间）

3、设计

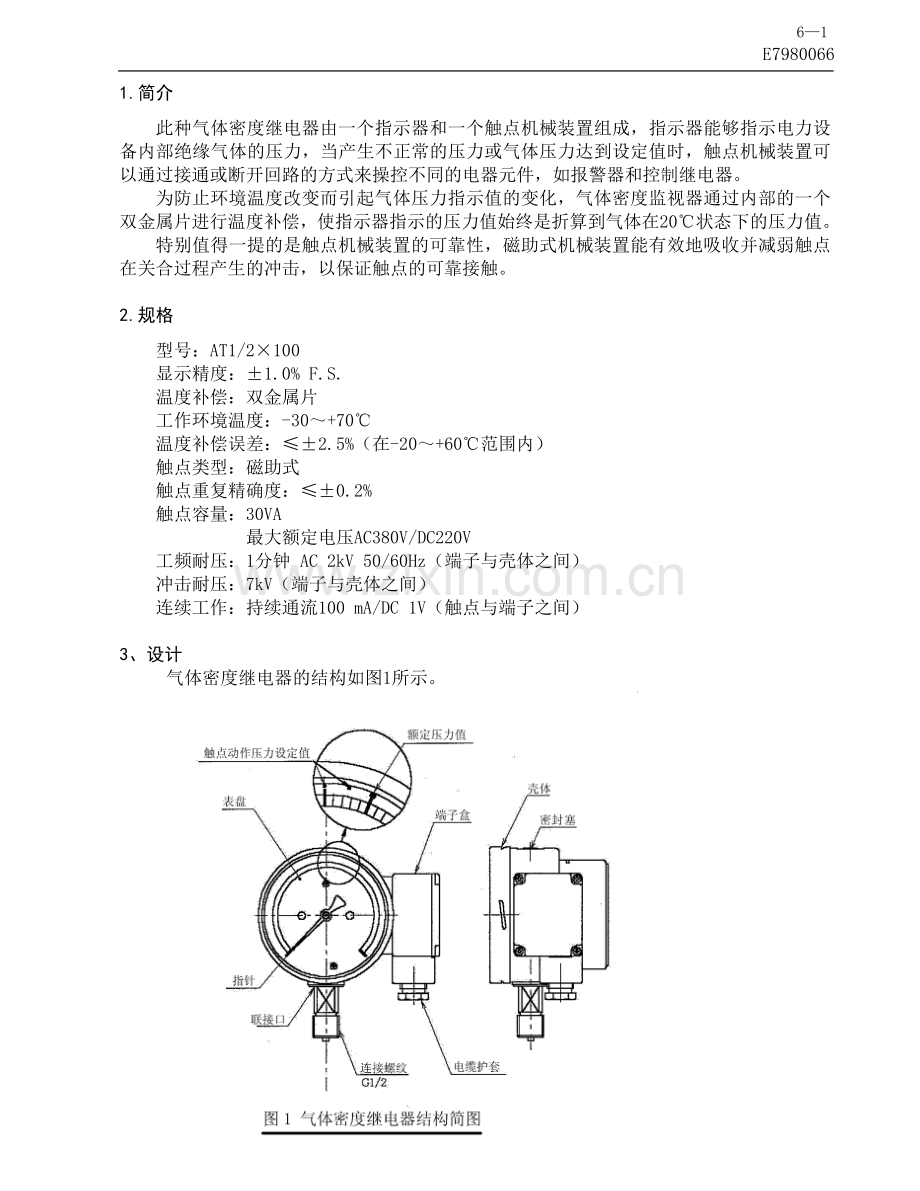

气体密度继电器的结构如图1所示。

压力传感元件是一种布尔登管式（弹性金属曲管式）压力/行程转换器。（见图2）

在体积不变的情况下，仅仅由于温度变化而引起的任何压力变化，都可以通过压力元件和可动部件之间的双金属片得到补偿，因此不会引起指针的偏转，并确保压力指示值的正确性。

压力元件对任何非温度变化而引起的压力变化的反应，都将转化成气体密度继电器指针动作并反映到刻度盘上，并且可以监测到超出系统允许的最小或最大压力的压力值。非温度变化而引起的压力变化将触发磁助式触点，触点的动作值根据用户需要可以设置，可实现压力升高或降低时报警，一旦动作值设置好后，运行中严禁重新设置。

在“moller diagram”中描述着不同气体的等容曲线，在等容曲线上产生任何压力变化都不会引起密度继电器指针偏转。在+20℃情况下，密度继电器的表盘刻度可以按压力单位“bar”或“MPa"制造，通常为“MPa"。

4、触点精确度
每个独立的压力元件和与其相匹配的双金属片的行程和校准值根据需要可由充气压力和校准压力决定，也可由该密度继电器预设的温度范围决定，可以根据这些数据来校准密度继电器，触点设定值的参考温度是+20℃，在此温度下仪表的精度为1.0级。

满刻度下最大压力误差为±2.5%，它可能出现在等容压力变化曲线（充气压力或者校准压力）极限温度的末端。此时，密度继电器的最大误差会得到补偿，但由于双金属片的制造公差和机械零部件热膨胀均会导致这种压力误差，因此压力误差不能完全避免。误差发生点位于触点动作曲线PS之外，超过等容压力变化曲线PE±2.5%左右（见下图）。

为了提高触头在极限压力情况下的动作精度，用户可选接近极限压力作为标准压力。

校准压力通常假定为极限压力。

图表说明：
1.在相对应的焓熵表中确定校准压力的等容压力变化曲线PE。
2.在触点动作点Ps处画一条与校准压力PE的等容压力变化曲线平行的线。
3.触点实际动作值Ps在-20℃和+60℃处的偏差之和可能≥±2.5%，这主要取决于等容压力变化曲线PS和PE的斜率。

5、接线
接线时，注意下列事项。
·接线前，确认接线端子不带电。
·密度继电器的接线端子采用M4的压接端子，将连接线与压接端子可靠压接，并用端子螺丝刀将其与接线端子可靠连接。
·接线时应注意端子号，并确认其正确性。
·接线后，将保护盖安装在端子盒上，以防止人员遭到电击伤。
·相关的触点形式和端子号如下所示。
