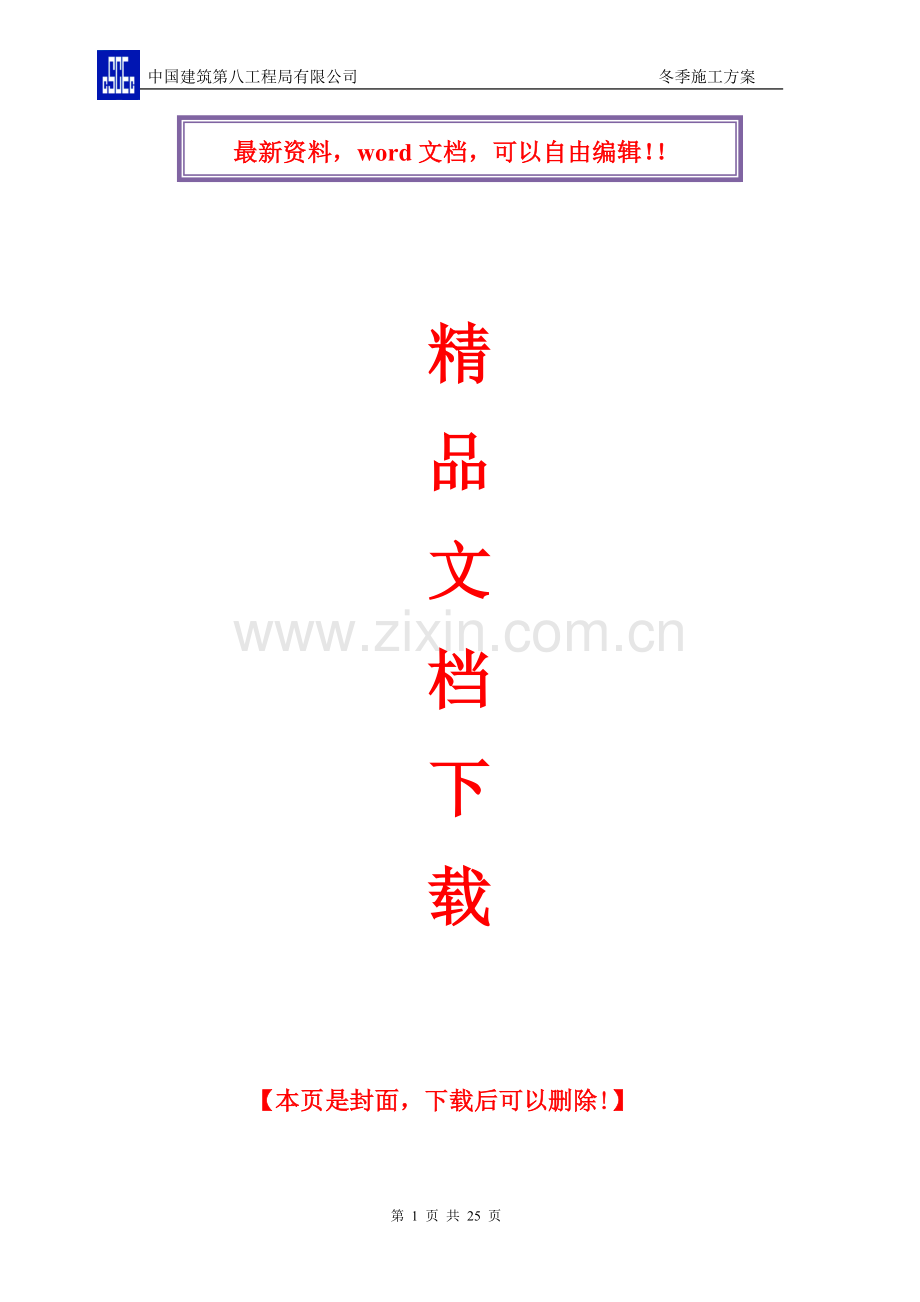

【本页是封面，下载后可以删除!】

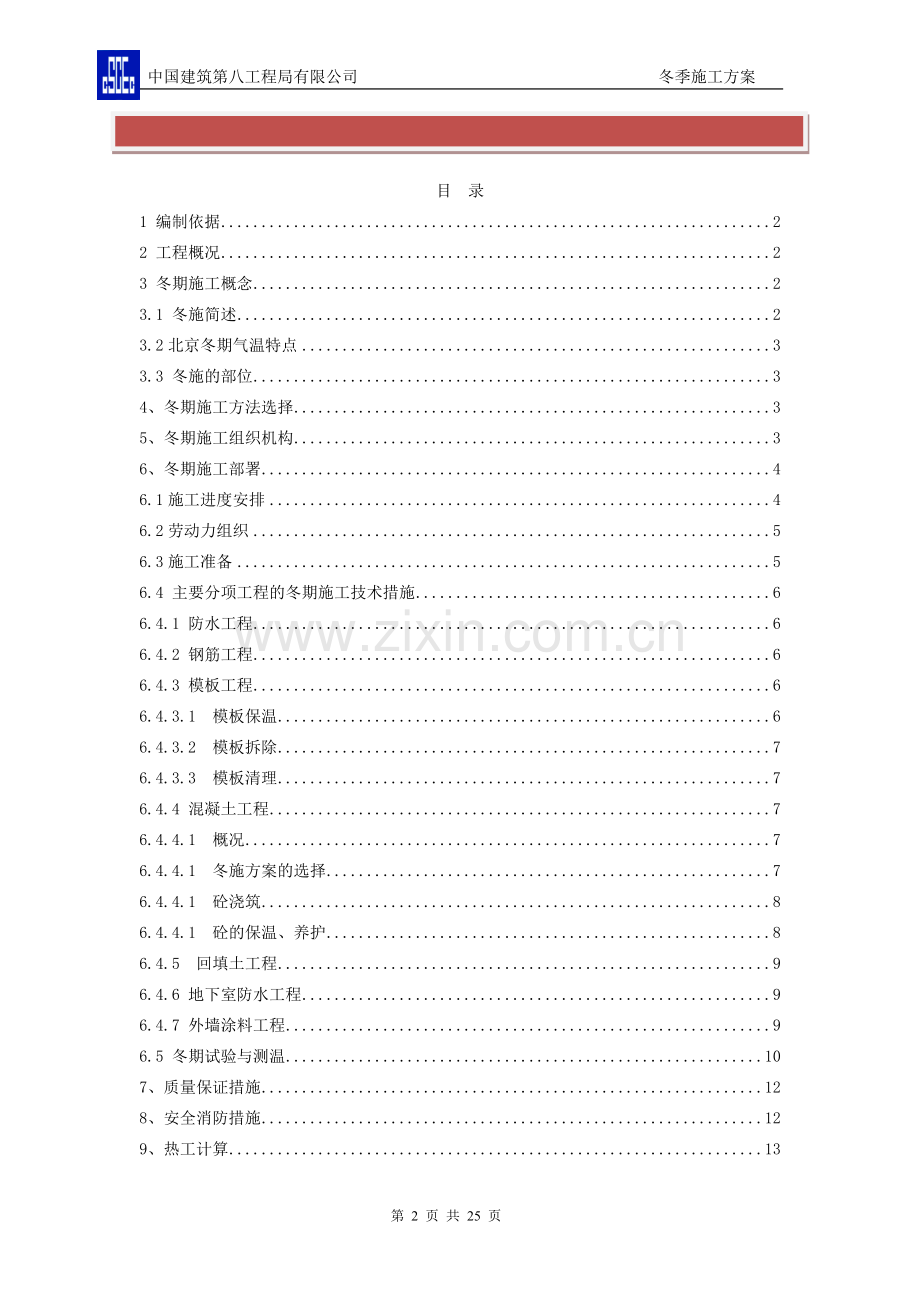

目 录
1 编制依据 2
2 工程概况 2
3 冬期施工概念 2
3.1 冬施简述 2
3.2北京冬期气温特点 3
3.3 冬施的部位 3
4、冬期施工方法选择 3
5、冬期施工组织机构 3
6、冬期施工部署 4
6.1施工进度安排 4
6.2劳动力组织 5
6.3施工准备 5
6.4 主要分项工程的冬期施工技术措施 6
6.4.1 防水工程 6
6.4.2 钢筋工程 6
6.4.3 模板工程 6
6.4.3.1 模板保温 6
6.4.3.2 模板拆除 7
6.4.3.3 模板清理 7
6.4.4 混凝土工程 7
6.4.4.1 概况 7
6.4.4.1 冬施方案的选择 7
6.4.4.1 砼浇筑 8
6.4.4.1 砼的保温、养护 8
6.4.5 回填土工程 9
6.4.6 地下室防水工程 9
6.4.7 外墙涂料工程 9
6.5 冬期试验与测温 10
7、质量保证措施 12
8、安全消防措施 12
9、热工计算 13
测温点布置图： 17

1 编制依据
序号
名 称
编 号
1
施工组织设计

2
图 纸
1#楼：C-1-01至C-1-12
2#楼：C-0-01至C-1-13
3#楼：C-0-01至C-2-05
5#楼：C-0-01至C-2-03
6#楼：A-1-01至A-9-01
7#楼：C-0-01至C-2-01
车库：C-0-01至C-1-19
3
混凝土结构工程施工质量验收规范
GB50204-2002
4
建筑工程冬期施工规程
JGJ104-97
5
建筑安装分项工程施工工艺规程
DBJ/T01-26-2003
6
北京市建筑结构长城杯工程
质量评审标准
DBJ/T01-69-2003
2 工程概况
本工程为住宅楼、商业小区工程，包括1号楼、2号楼、3号楼、5号楼、6#楼、7号楼及地下车库；总建筑面积72685平方米，地下2层，地上2—25层，建筑高度8.3～80.35m m。其中1号楼地上部分为住宅，共18层，标准层层高3.1m，檐高57.1m；2号楼为住宅，标准层层高3.1m，共12层，檐高40.89m；3号楼为商业用房，共2层，标准层层高4m，檐高9.1m。5号楼、7号楼为住宅，标准层层高3.15m，共25层，檐高80.35m；。本工程为筏板基础，基础埋深8.55m
3 冬期施工概念
3.1 冬施简述
《建筑工程冬期施工规程》（JGJ104-97）第1.0.3条规定，“当室外日平均气温连续5d稳定低于5℃即进行入冬期施工：当室外日平均气温连续5d高于5℃时解除冬期施工”。北京市冬期施工期间为：当年的11月15日至次年的3月15日，总计天数为121天。
（注：日平均气温是1d内2、8、14和20时等4次室外气温观测结果的平均值，在地面以上1.5m处，并远离热源的地方测得的）。
3.2北京冬期气温特点
根据北京市的气温特点把整个冬期分为三个阶段：
3.2.1 初冬期。当年的11月中旬至12月20日，大约40天可称为初冬期。这一阶段的日平均气温最低值一般在-2℃以上，其特点是白天基本上处于正温（寒流降温天气除外），白天和夜间处于正负温交替，但其发展趋势是气温一天比一天低，寒流降温一般是以一周一至二次呈周期性变化。
3.2.2 深冬期。当年的12月20日至次年的2月10日大约50天，可称为深冬期。这一阶段的日平均大都在-3℃以下，日最低气温在-10℃左右，日最高气温在0℃左右，极端最低气温可达到-15℃左右。
3.2.3 冬末阶段。次年的2月10日至3月15日大约在35天，气温特点基本上同初冬期，但气温的发展是一天比一天高呈转暖趋势。
上述三个阶段只是根据历年气象资料旬平均气温的变化大致划分的，气温的变化是一个渐变的过程，实际上三个阶段并不存在明显的界限。三个阶段的划分只是为了在制定总体施工方案时便于分析，指导性的决定所采取的施工方法和措施。但在每一个具体的分部分项工程施工时，还应根据当时的天气预报情况，有针对性制定相应的方案或在技术交底中明确所要采取的具体措施。
3.3 冬施的部位
根据总进度计划安排，本工程处于冬期施工的部位为：1#、2#、3#、5#、7#楼及车库的基础结构和主体结构的施工，6#楼砌体工程及室内装修工程施工、安装工程预留预埋。
本工程施工工期紧、质量要求高，加大了施工难度。如何在冬期施工、在保证工期的条件下达到长城杯的质量要求，是施工技术和施工组织的难点。
4、冬期施工方法选择
本工程冬期施工采用综合蓄热法施工，从以下4个方面采取措施：
(1)掺加防冻外加剂降低混凝土溶液的冰点，防止受冻；
(2)将原材料加热提高混凝土的入模和初始养护温度；
(3)采取保温措施，利用水泥自身的水化热延缓混凝土冷却；
(4)提高环境温度，加快混凝土早期强度的增长；
5、冬期施工组织机构
为确保冬期施工质量，项目部成立以项目经理为组长的冬施领导小组，
具体分工如下：
组 长：张庆昱
负责组织冬施小组成员及责任分工，监督检查冬施方案的落实情况，冬施材料的计划，进场时间及冬施阶段的施工质量。
副组长：程占玉
负责冬施交底及冬施各项管理制度和相关人员的冬期施工培训、讲解，每日对各专业的冬施质量情况监督检查。
副组长：陈健民
负责砼泵管道保温，建筑物四周脚手架围挡，建筑物预留门窗洞口防风的封堵，现场升温的安全防护措施。
组 员：
李艳喜、刘通：负责1#楼冬施砼的浇灌申请，配合比等资料的收集，商品砼的质量控制，砼的保温养护、测温孔的布置。
李 刚：负责2#、3#楼冬施砼的浇灌申请，配合比等资料的收集，商品砼的质量控制，砼保温养护、测温孔的布置。
苏俊伟：负责5#楼冬施砼的浇灌申请，配合比等资料的收集，商品砼的质量控制，砼保温养护、测温孔的布置，6#楼砌体工程及装修工程施工。
李志辉：负责7#楼冬施砼的浇灌申请，配合比等资料的收集，商品砼的质量控制，砼保温养护、测温孔的布置。
崔 凌：负责大气测温、测温孔位置的检查，冬期砼测温，并做好测温记录，由两个施工队各派出1个专职试验工配合崔凌完成。
何跃民、郑殿旺：
分别负责1#、2#、3#、5#、7#楼钢筋的加工、绑扎、质量验收及模板安装工程的质量检查验收，负责检查砼的保温检查，控制模板的拆模时间。
张 武：负责冬施安全管理、安全教育及安全预防
6、冬期施工部署
6.1施工进度安排
根据施工进度情况及施工计划安排，列入冬期施工的项目主要有：
1#楼：地下二层至地上十八层结构施工
2#楼：地下一层至地上十二层结构施工
3#楼：地下一层至地上二层结构施工
5#楼：地下一层至地上十八层结构施工
6#楼：二次结构、室内装修工程、外墙装饰工程、屋面工程施工
7#楼：地上一层至地上十八层结构施工
室外车库顶部土方回填、基坑土方回填。
6.2劳动力组织
工 种
钢筋工
木 工
砼 工
架子工
电 工
人 数
240
280
50
30
4
6.3施工准备
6.3.1 技术准备
1、组织项目部技术人员学习公司下发的冬期施工文件及冬期施工规范。
2、组织测温人员、保温人员进行专门的培训，明确各自职责，提前做好冬施准备工作。
3、组织技术、质量、安全部门召开冬期施工专项安全技术交底会，对冬期施工的分项工程进行全面的技术交底。
4、收听天气预报，及时了解天气情况，防止寒流袭击，积极采取预防措施。在现场设置风向小红旗，及时了解风向变化情况。
5、现场设置测温百叶箱，百页箱内设高低温度计。并准备20支温度计，用于测量砼入模温度。现场每天测量大气温度，砼浇筑后进行砼测温，并作好测温记录。
6、通过学习培训使施工管理人员了解和掌握本工程的冬期施工计划安排，冬期施工期间要完成的工程部位和工程量，各分项工程的冬施方法和措施，并掌握如下的工作要点：
A、了解当天的天气预报和测温人员的测温报告，做出天气突变的防范措施；根据气温变化情况决定外加剂的种类和掺加数量，以便给搅拌站正确地下达指令计划。
B、根据混凝土的养护测温数据，推算混凝土强度增长情况，决定同条件试块的试压时间、混凝土的拆模时间以及拆模后混凝土外表面的保温措施。
C、检查各种冬施保温措施的实施情况。
D、检查冬期施工的安全措施执行情况。重点是：架子是否因地基冻胀而产生变形或架子的安全措施失效；电气设备使用、明火使用是否符合规定。
6.3.2 物资准备
根据冬期施工的材料进场计划，由物资部门组织材料、机具等进场，要求材料的安全、保温性能的可靠性达到要求。冬施材料及进场时间如下表：
序号
物资名称
进场数量
进场时间
1
阻燃棉毡
5000平方米
2009年11月2日前
2
一次性塑料薄模
10000平方米
2009年11月2日前
3
彩料布
5000平方米
2009年11月2日前
5
水管保温材料
现场测量
2009年11月5日前
6
外加剂
水泥重量的3%(商砼)
进入冬施即掺外加剂
进场材料须向监理报验，验收合格后方可使用。
6.3.3水管、消防箱保温准备
①水管应尽可能埋入地下，埋入深度不小于800mm。外露临时水管、消防水管采用岩绵材料进行保温，普通水管用50mm厚岩绵材料满包，消防水管用50mm厚岩绵材料进行满包保温；
②地表水管用120砖砌筑300mm宽的沟槽，槽内铺设锯末进行保温处理，上盖严竹胶板并用重物压牢。
③阀门用砖砌在房子内，消防箱采用50厚聚苯板保温。
6.4 主要分项工程的冬期施工技术措施
按照本工程施工计划安排，在冬施期间施工的分项工程主要有：防水工程、钢筋工程、混凝土工程和安装预留预埋等主要分项工程，现就这些分项工程冬施所采取的技术措施方案分别叙述如下，在施工过程中必须认真遵照执行。
6.4.1 防水工程
本工程的地下室外墙、6#楼屋面防水进入冬期施工，SBS防水卷材采用热熔法施工，环境温度不应低于-10℃，但应避开雨雪天气施工。最好应选在晴天无风的天气进行。涂刷基层处理剂宜使用快挥发的溶剂配制，涂刷后应10h以上，干燥后应及时铺贴，本工程的防水卷材平面结构、立面结构一二层均采用满粘法。
6.4.2 钢筋工程
1、钢筋按规格分类堆放，挂好标识牌，钢筋应垫起不少于100mm，防止雨、雪水直接浸泡，钢筋堆场应有良好的排水措施。对已被污染的成品钢筋先清理干净后再吊到作业面。
2、配料应满足设计及规范要求，并综合考虑现场施工方便。
3、核对成品钢筋的钢号、直径、形状、尺寸和数量是否与配料单相符，如有错漏，要纠正增补。
4、对于较为复杂的墙、梁、柱节点由施工队技术人员按图纸要求和有关规范进行钢筋摆放放样，并对操作人员进行详细交底。
5、对于检验合格的直螺纹丝头戴上保护帽，对钢筋丝头进行保护，防止螺纹磕碰和污染。
6、加工丝头时应采用水溶性切削液，当气温低于0℃时，应加入15-20%的亚硝酸钠，严禁用机油作切削液或不加切削液加工丝头。
6.4.3 模板工程
6.4.3.1 模板保温
地上墙体为大钢模，大钢模保温采用在钢模龙骨中间位置粘贴5cm厚的聚苯板，并焊接φ6的钢筋进行固定。
地下部分墙体、柱子模板采用木模板，模板安装好后在墙、柱模板背面挂阻燃草帘被保温。
6.4.3.2 模板拆除
模板拆除程序：工长写拆模申请书----试验员同条件试块试压----拆模申请报监理审批----模板拆除
根据砼浇筑时间填写拆模申请书报技术部，试验员将同条件试块送检试压，砼强度达到规范要求后报监理审批，审批同意后，方可进行模板拆除。
墙体砼强度达到1.2N/mm2后，可先松动螺栓，使侧模板轻轻脱离砼后，再合上继续养护到拆模，砼强度在4Mpa以上，经技术员批准后方可拆除模板，保证混凝土面光滑，不缺棱掉角。柱模砼强度达到4Mpa以上，经技术员批准后方可拆除模板。砼实体强度值采用同条件试块试压确定。
顶板模板拆除：
砼同条件养护试块必须达到下列强度、经技术部总工批准后方可拆除
构件类型
构件跨度
达到设计的混凝土立方体抗压强度标准值的百分率
板
≤2
≥50%
＞2，≤8
≥75%
＞8
≥100%
梁
≤8
≥75%
＞8
≥100%
悬臂构件
—
≥100%
6.4.3.3 模板清理
梁板模支好后清理：将模板内杂物、灰尘吹干净后方可进行钢筋绑扎，严禁用水冲洗，避免结冰。
墙、柱钢筋合模前清理：将钢筋上的冰冻块、雪、杂物清理干净后方可合模。
模板拆除后清理：模板拆除后派专人进行模板表面清理，并涂刷防冻型脱模剂。
6.4.4 混凝土工程
6.4.4.1 概况
本工程采用商品混凝土，所用混凝土的原材料的质量、配合比设计、搅拌时的上料计量和控制、出机温度和运输过程的保温以及保证混凝土的入模温度等问题，都需要与商品混凝土搅拌站提前提出要求，签订协仪，必要时派人到搅拌站进行监控。为此本方案仅对现场施工各养护过程进行设计。
6.4.4.2 冬施方案的选择
1、冬施方案选择的原则
（1）首先要满足冬施结构的安全，即在混凝土受冻前，满足《规程》规定的混凝土受冻临界强度要求，对于掺防冻剂的混凝土受冻临界强度应≥4.0MPa。
（2）满足尽早拆模强度的要求，加快模板工具的周转，尽可能地降低冬期施工费用的投入。本工程冬期施工，标准层梁板的模板配置4层。
（3）根据工程特点和温度变化情况，优先选用应优先采用水溶性有机化合物类的防冻剂，外加剂选择一是要满足设计要求的前提下尽可能提高混凝土的早期强度，二是降低混凝土的液相冰点，达到在一定的负温环境下的强度仍能有所增长，三是外加剂必须满足环保要求，外加剂的氨含量等有害物质含量必须控制在国家规定的范围内。
（4）冬季施工前，商品砼冬期施工的配合比、商品砼所用的水泥、砂、石、外加剂及掺合料的检验报告收集齐全，并报监理审批。
6.4.4.3 砼浇筑
1、楼板混凝土浇筑
楼板的混凝土浇筑采用一端开始的 “赶浆法”进行混凝土浇筑；局部存在梁板的部位，当梁截面较大时，先将梁根据梁高分层浇筑成阶梯形，当达到板底位置时再与板的砼一起浇筑，随着阶梯形不断延长，梁板砼浇筑连续向前推进。
2、墙体混凝土浇筑
墙体混凝土采用分层浇筑，分层厚度一般控制在500mm，防止出现漏振等混凝土质量通病，混凝土浇筑应达到里实外光。剪力墙浇筑砼前，先在底部均匀浇筑5cm厚与墙体砼同强度等级的去石子水泥砂浆。
3、砼浇筑前钢筋、模板、预留预埋管道应验收合格，并做好隐蔽验收记录，砼施工人员齐全、机械设备试运行正常、保温材料已准备好、现场交底工作已完成、道路畅通后方可开盘浇筑砼，砼到场后必须马上开始浇筑，停留时间不得超过30分钟，砼浇筑必须连续进行。
4、砼罐车用皮棉毡进行保温减少热量散失，确保砼到场后温度不得低于10℃、入模温度不低于5℃。
5、混凝土输送泵泵管架设必须牢固，以防止泵压受到损失，在泵管转弯段，必须针对泵管震动方向架设支顶钢管，尤其是在地泵处泵管转弯的部位，必须支顶牢固，当泵管通过楼板预留洞进行架设时，应当在预留洞内采用木楔子楔紧，以限制泵管震动。
6、冬期施工混凝土输送泵泵管采用阻燃棉毡满包，铁丝绑牢，减少热量散失。
6.4.4.4 砼的保温、养护
楼板砼浇筑前，将外墙上的各门窗洞口用彩条布封闭，提高板底环境温度。楼板砼浇筑完后立即在砼表面覆盖塑料薄膜，再盖一层阻燃草帘被保温保湿养护，深冬阶段覆盖两层阻燃草帘被保温保湿养护。
墙柱砼浇筑前在模板外挂一层阻燃草帘被保温，墙柱砼浇筑完后，墙体钢筋中间的砼保温：将保温被卷成团塞在钢筋中间保温。墙体拆模后，在墙体表面覆盖薄膜、挂草帘被保温，柱拆模后，先在表面缠塑料薄膜，再缠草帘被保温。
6.4.5 回填土工程
土料要求：土料为素土，不得采用含冻土块的土料回填，回填土应过50mm的筛孔，作到随筛、随拌、随用、随夯、随盖。
对拌和2：8灰土的土质中不得含有机杂质，雨雪块及冻土块。
施工要求：回填应连续进行并进行夯实，以免地基土或已经填好的土受冻，填土组织平行流水作业，全面展开。当天回填的灰土，夜间用阻燃帘被覆盖，以免冻涨。如有冻涨第二天必须挖出重新回填。
土方应分层回填，每层厚度为250，采用蛙式打夯机四遍夯实，按照规范要求取样进行回填土压实系数试验，合格后方可进行下一步土方回填施工。
6.4.6 防水工程
1)施工时，在点火时以及烘烤施工中，火焰喷嘴严禁对着人。特别是立墙卷材局部热熔施工时，更应注意施工安全，应佩戴防护用品。
2)外墙防水施工时，上部主体结构施工应与下部防水层施工应交错进行，防止物品坠落伤人，地下室外墙防水施工前应在±0.00处搭设双层防砸板。
3)施工现场应清除易燃材料，每个作业点灭火器不少于2台。防水施工时，撕下来的薄膜应用袋子集中装好，放至指定的垃圾存放点，禁止乱扔乱丢、禁止私自点火焚烧取暖。
4)施工用的易燃物及易燃材料应贮放在指定的位置，并指定专人看管。
5)喷枪与燃料必须分开较远位置放置，防止燃料泄露起火。
6)喷枪及易燃品下班后必须放入库房的指定位置。
7)进入施工现场必须正确戴好安全帽。
8)电动搅拌器等用电设备必须有专用三级箱，箱内配置一机一闸一漏电保护器，当天施工结束后，应关好箱门。
9）防水施工必须戴好安全帽，系好帽带，2m及2m以上作业时应系好安全带。雨、雪、5级及5级以上大风及夜间不得进行防水施工。
6.4.7 屋面工程
本工程6#楼屋面工程在冬施期间施工，主要施工内容有：屋面保温、屋面找坡、找平、防水、防水保护层。
1 屋面保温施工
屋面保温工程施工时，应拼缝严密，注意防火，屋面不得少于2只10L灭火器。
屋面找坡找平施工时，应掺入防冻剂，防冻剂掺量为水泥重量的3%，屋面防水保护层施工采用C20商品砼，内掺防冻剂。找坡、找平层、防水保护层施工完后，先盖薄膜，再采用阻燃草帘被覆盖，防止砂浆、砼受冻。
屋面防水施工要求如下：
1)在点火以及烘烤施工中，火焰喷嘴严禁对着人，女儿墙卷材局部热熔施工时，更应注意施工安全，应佩戴防护用品。
2)施工现场应清除易燃材料，每个作业点灭火器不少于2台。防水施工时，边角余料采用袋子集中装好，运至垃圾堆，禁止乱扔乱丢、禁止点火焚烧取暖。
3)防水卷材、汽油应贮放在指定的位置，并指定专人看管。
4)喷枪与燃料必须分开较远位置放置，防止燃料泄露起火。
6)喷枪及易燃品下班后必须放入库房的指定位置。
7)进入施工现场必须正确戴好安全帽。
8）防水施工必须戴好安全帽，系好帽带，2m及2m以上作业时应系好安全带。雨、雪、5级及5级以上大风及夜间不得进行防水施工。
屋面工程施工时，上下马道应注意安全，雨雪天气应及时清扫马道，注意防滑，外防护架应高于屋面女儿墙1200mm，屋面施工的余料禁止向下抛、丢，应集中放置，集中运至地面。材料采用塔吊倒运时，应由专业信号工指挥，塔吊应稳起稳落，夜间施工应有充足的照明。
6.4.8 砌体工程
本工程6#楼砌体工程进入冬期施工。
1 材料应符合下列规定：在砌筑前应清除砌体表面的污物冰雪等，不得使用遭水浸和受冻后的砖或砌块，砂浆采用普通硅酸盐水泥拌制，拌制砂浆所用的砂不得含有冻结块，拌合砂浆时，水温不得超过60℃，砂的温度不得大于40℃，砂浆稠度宜较常温适当增大，砂浆采用机械搅拌，砂浆拌制时，掺入防冻剂，防冻剂掺量为水泥重量的3%。
2 冬期施工的砖砌体，采用“三一”砌砖法施工，6#楼为加气砼砌块，水平灰缝宽度为15mm、竖向灰缝宽度为20mm。
3 砌筑施工完后，应在墙面挂草帘被保温。
4 冬期砌筑工程施工，应记录室外空气温度、砌筑时砂浆温度、外加剂掺量以及其他有关资料。
5 砂浆试块的留置，除应按常温规定要求外，尚应增设不少于两组与砌体同条件养护的试块，分别用于检验各龄期强度和转入常温28d的砂浆强度。
6 砌体工程施工时，首、二层外墙砌体不得同时作业，二层外墙砌体作业时，下方不得有人，并在首层派人看护，尤其是与5#楼的交界处，由于5#楼结构施工慢，6#楼砌体作业必须和5#楼的结构施工错开进行，作业人员必须系好安全带，上下运料时，应注意安全，搬运砌体应稳拿稳放。
7 砌体材料禁止向下抛、丢，施工工具放入工具袋。
6.4.9 室内装饰工程施工
本工程6#楼室内装修工程进入冬期施工。室内装修工程施工前，必须将外墙上的门窗安装完毕，冬期施工注意事项如下：
1) 冬期施工时，装饰工程施工环境温度不得低于5℃；
2) 施工前对门窗洞口进行封堵，保证室内温度。如工序需要室内加热采用电取暖器，禁止用易燃液体、煤碳、木材等易燃物生炉子、火炕；
3) 冬期安装木门，窗框后，及时刷底油，防止因北方冬期室内比较干燥，门窗框出现变形。
6.4.10 外墙涂料工程
材料要求：对外墙抗裂砂浆、外墙涂料，在工厂进行重新配制，掺入防冻材料，以满足冬期施工要求，应选择在睛天进行外墙施工，室外温度宜≥5度。外墙涂料施工工艺与常温状态相同。
外墙涂料施工，利用外脚手架施工，应注意如下事项：
(1)脚手架上操作人员和材料的总重量不得超过300kg。
(2)有恐高症、高血压、心脏病等突发病史的人及年龄超过50岁的人不得上吊篮作业。
(3) 外墙抹灰砂浆、涂料施工时，如果外墙施工的材料是从室内窗洞口传至脚手架上的作业人员，则室内传送材料的人员必须系好安全带，窗洞口做好临边防护，材料传递时，应稳拿稳放。
(4)外墙施工时，抹子、刮尺、铲刀、铁锤、桶等小型工具等应放在工具桶内，以免高空落物伤人，未使用完的材料严禁向下抛、倒。
(5)施工人员严禁随地大小便、严禁穿拖鞋、严禁赤膊、严禁抽烟、严禁酒后作业。
(6)使用电动工具（如冲击钻、喷枪）时，电动工具应有专用配电箱，箱内配备一机一闸一漏电保护器。
(7)外墙施工作业时，地面必须安排专职安全人员进行巡逻看护，在地面设安全警界线，特别是在进行外墙基层清理时，安全管理人员应在地面将行人疏散绕道行走，避免高空掉石子伤人。
(8)雨雪天气、4级及4级以上大风不得进行外墙作业。
(9)外墙涂料施工时，不得将室内墙面、地面污染。
(10)外墙涂料施工时，应对外墙上的铝合金窗、百页、幕墙进行保护，避免对其造成污染。
(11)外墙施工时，不得拆除外脚手架与主体结构的连接钢管，如果连接钢管影响外墙施工，应通知项目技术人员，由项目部人员安排专业架子工进行拆改。
(12)现场施工应注意工完场清，各类材料的包装袋、桶应集中堆放，集中运走，不得随地乱扔乱放。
6.5 冬期试验与测温
6.5.1 混凝土工程施工试验
1、塌落度试验
商品砼到场后试验人员对每车砼必须做塌落度试验，并做好记录。
2、混凝土试件的制作
冬期施工混凝土试件除按规范要求留置标养试块外，还应当增设不少于2组同条件养护试件，分别用于达到等效养护龄期(600°.天)时进行强度试验、砼转入常温养护28天后的混凝土强度测试。
等效养护龄期取“日平均温度逐日累计达到600°.天时所对应的龄期”，“日平均温度”取每天凌晨2：00、早8：00、下午2：00、晚8：00四个时间点测量的大气温度的平均值，日平均气温为0°C及以下的龄期不计入；等效养护龄期不应小于14d，也不宜大于60d，达到等效养护龄期的同条件试块当天即送至试验室试压。大气测温测试记录表如下：
环境温度人工测试记录表
日 期
t1
t2
t3
t4
平均温度
备注
2009年 月 日

2009年 月 日

2009年 月 日

2009年 月 日

注：t1、t2、t3、t4分别代表每天2：00、8：00、14：00、20：00的实测温度（精确至0.1度），每天做好测温记录。
6.5.2 混凝土冬期测温
1、冬期施工的测温内容：大气温度、混凝土出罐温度、入模及成型温度、砼养护温度，冬期测温由崔凌同志负责。
2、砼养护测温孔的布置
测温孔一般选择温度变化大、容易散失热量、容易遭冻结的部位，本工程楼板测温点设置位置为每间设置一个，孔深1/2板厚。柱的位置在柱头与柱脚的位置各设置一个，与柱面成90°角，孔深为1/3柱深。剪力墙测温孔位置：沿墙长每隔8m在墙顶、墙底各设置1个测温孔，上下测温孔分别距墙顶、距地面300mm，孔深10cm。（详见测温平面布置图）
测温孔的留设采用φ10的圆钢在端头做成90°的弯钩，墙、柱模板上在预留测温孔位置提前打φ14的圆孔，在混凝土浇筑前，将φ10的圆钢留置在模板内。粱板混凝土在混凝土初凝时，将φ10的圆钢插在相应的位置。在混凝土终凝或楼面可以上人的时候，将φ10的圆钢取出，楼面测温孔用红砖进行保护，防止破坏。
3、砼养护测温测温方法和要求
本工程采用玻璃液体温度计的测温方法。
测温时按测孔编号顺序进行，测温计插入测温孔后，堵塞住孔口，留置在孔内3～5min，然后迅速从孔内取出，使温度计与视线成水平，仔细读数，并记入测温记录表，同时将保温材料将测温孔按原样覆盖好。
本工程混凝土掺加了防冻剂，混凝土在达到临界强度以前，每隔2小时测温一次，混凝土达到临界强度以后，每隔6小时测温一次。临界强度以现场同条件试块强度为准。
测温人员应随时注意混凝土温度的变化，如果发现混凝土的温度过高过低或混凝土内外温差过大，应及时通知有关技术人员，及时采取有效措施，保证混凝土硬化过程的质量。
施工时需测砼入模温度、大气温度、砼表面温度、砼核心温度，其中砼入模温度随时测量。大气温度分早8：00、下午2：00、晚8：00、凌晨2：00，取其平均值或随测量混凝土温度的同时进行。
应做好砼养护测温工作，砼养护测温表见“混凝土养护测温记录表”。
7 质量保证措施
7.1冬期施工时，检查外加剂的质量和掺量；混凝土出罐车、入泵、入模及养护过程中的温度；混凝土内部温度、表面温度、内外温差。
7.2混凝土测温由崔凌同志负责，1#、2#、3#、5#、7#楼分别派两个测温人员进行轮流值班进行测温。由栋号长负责看管保温被的覆盖情况，遇大风天加强检查覆盖情况，防止大风吹掀保温被，发现异常情况及时向有关领导汇报，采取有效措施。
7.3严格控制混凝土拆模时间，模板、混凝土的保温覆盖保证及时有效。
7.4砼的保温防冻、降低砼内外温差、砼养护是砼冬季施工的重点，在冬施过程中，我们由各栋楼的工长专门负责此项工作，采用阻燃草帘被进行砼的覆盖。
8 安全消防措施
8.1入冬前组织项目部职工和施工队进行冬施安全教育。
8.2注意掌握天气情况，按照施工方案做好各项准备工作。
8.3冬期施工做好各项防滑措施，雪后、雨后及时清理脚手架及马道上面的积雪和冻冰块，防止滑倒摔伤，大风天气后全面检查脚手架和塔吊，合格后方可使用。
8.4加强用火管理，楼层火炉子派专人负责，防止火灾的发生。现场按照规定设置消防水龙头，灭火器等消防设施，万一发生火灾，及时扑救。
8.5加强用电管理，现场禁止使用裸线，不得私架电线，加强线路检查，防止漏电及电路失火，定期不定期对供电线路进行检查，防止断线造成触电事故。
8.6不得以棉帽代替安全帽
8.7各洞口等加强防护，做好防护工作。
8.8保温材料必须符合环保及消防（阻燃）要求，妥善保管，设专人负责。
8.9消防水和自来水管应加强保温，外露管道加强保温，并派专人负责。
9 热工计算
本工程混凝土养护采用综合蓄热法进行施工，热工计算主要包括如下两个方面的内容：
1、根据既定的保温材料、混凝土入模温度及室外气温来计算混凝土降到0℃时所需的时间。
2、根据混凝土降到0℃时的时间及其平均温度来计算混凝土是否达到了要求的强度。
1）以C35砼为例计算混凝土温度降到0℃时所需的时间：
每立方米混凝土中的材料用量为：水（mw）：185kg；水泥胶结料（mce）：333kg；砂（msa）：824kg；石（mg）：1048kg。原材料温度：水（Tw）：65℃；水泥胶结料（Tce）：5℃；砂（Tsa）：-1℃；石（Tg）：-2℃；棚内温度（Ti）：5℃。砂石含水率：砂(ωsa)：3%；石：(ωg)0.5%。
混凝土拌合物温度（To）:
T0=〔0.9（mceTce+msaTsa+mgTg）+4.2Tw（mw-ωsamsa-ωgmg）+C1(ωsaｍsaＴsa+ωgmgTg)-C2(ωsamsa+ωgmg)〕÷〔4.2mw+0.9(mce+msa+mg)〕
=〔-1129.5+42326+(-74)-10037〕÷(777+2761.5)
=11.26
2）混凝土拌合物出机温度（T1 ℃ ）
T1=TO-0.16（TO-Ti）
=15.3
3）混凝土拌合物运输至现场时的温度（T2）计算：
T2=T1-（at1+0.032n）（T1-Ta）
式中：a=0.1-0.20；
t1=1.5h；
Ta=环境温度-5℃；
n=1
T2=15.3-（0.3+0.032）×(15)
=10.32℃
结论：满足入模温度要求
4）混凝土浇筑成型后的温度T3：
根据施工经验，控制混凝土入模温度大于10℃，混凝土浇筑成型后的温度按照下面公式进行计算：
T3=(CcMcT2+CfMfTf+CsMsTs)/(CcMc+CfMf+CsMs)
T3=8.76℃
5）混凝土蓄热养护开始至任意一时刻t的温度
1、 公式
T=ηe（-θVcet）—φe（-Vcet）+Tm，a
θ、φ、η为综合参数如下：
θ=（ωKψ）/VceCcρC
考虑钢筋和模板的吸热影响：CC、Cf、CS——混凝土、模板材料、钢筋的比热容，经过查表分别为：1.05KJ/Kg℃、2.1 KJ/Kg℃、0.48KJ/Kg℃
φ=VceCceMce/（VceCcρc—ωKψ）
η=T3 —Tm，a+φ
T——混凝土蓄热养护开始至任意一时刻t的温度（℃）；
Tm ——混凝土蓄热养护开始至任意一时刻t的平均温度（℃）；
t—混凝土蓄热养护开始至任意一时刻的时间（h）
Tm，a——混凝土蓄热养护开始至任意一时刻t的平均气温（℃）；
ρC——混凝土质量密度（Kg/m3）；
Mce——每立方米混凝土水泥用量（Kg/m3）；
Cce——水泥累计最终放热量（KJ/Kg）
Vce——水泥水化速度系数（h-1）
ω——透风系数
ψ——结构表面系数（m-1）
K——围护层的总传热系数（KJ/m2.h.K）
e——自然对数之底，可取e=2.72
结构表面系数ψ=Ac（混凝土结构表面系数）/Vc（混凝土结构总体积）
平均气温Tm，a的取法，可采用蓄热养护开始至t时气象预报的平均气温。
围护层的传热系数K值可按照下式计算：
K=3.6/（0.04+Σdi/ ki）
i=1
Di—第i围护层的厚度（m）
Ki—第i围护层的导热系数（W/mK）
水泥积累最终放热量Cce，水泥水化速度系数Vce及透风系数ω取值表见《混凝土结构施工及验收规范》的附表3.1
2、计算公式中各项参数、系数确定及计算：
T——混凝土蓄热养护开始至任意一时刻t的温度（℃）；
Tm——混凝土蓄热养护开始至任意一时刻t的平均温度（℃）；该参数运用下面公式确定：
T——混凝土蓄热养护开始至任意一时刻的时间（h）；
Tm，a——混凝土蓄热养护开始至任意一时刻t的平均气温（℃）；根据有关技术资料，北京市在此期间的平均气温为—4.7℃。本工程施工时将外墙门窗洞封闭，确保混凝土环境温度为5℃以上，并不少于3天。
ρC——混凝土质量密度（Kg/m3）；
该工程所使用的混凝土的质量密度在2200—2400 Kg/m3，因此取平均值ρC =2300 Kg/m3，
Mce——每立方米混凝土水泥用量（Kg/m3）；
按照混凝土的配合比，经过计算每立方米混凝土水泥用量Mce=390Kg/m3
Cce——水泥累计最终放热量（KJ/Kg）
经过查表《混凝土结构施工及验收规范》的附表3.1：Cce=360 KJ/Kg
Vce——水泥水化速度系数（h-1）
经过查表《混凝土结构施工及验收规范》的附表3.1：Vce=0.013 h-1
ω——透风系数
经过查表《混凝土结构施工及验收规范》的附表3.2：
ω=1.45
ψ——结构表面系数（m-1）由下面公式计算
结构表面系数ψ= Ac/ Vc
其中：Ac——混凝土结构表面面积；Vc——混凝土结构总体积。以Ⅰ段梁板为依据进行计算：
框架板平面面积：
S1=739.5 m2 V=166.7m3
所以：结构表面系数ψ= Ac/ Vc=739.5/166.7=4.44
K——围护层的总传热系数（KJ/m2.h.K）
围护层的传热系数K值可按照下式计算：
K=3.6/（0.04+Σdi/ ki） i=1
其中：Di—第I围护层的厚度（m）
Ki—第I围护层的导热系数（W/mK）
本工程框架板混凝土养护设计采用一层黑色塑料薄膜和两层阻燃草帘被。其厚度分别为：0.15mm、0.3mm；导热系数为：0.052W/mK、0.21W/mK
所以：K=3.6/[0.04+（0.0002/0.052+2×0.0020/0.21）]=57
e——自然对数之底，可取e=2.72
T=ηe-θVcet—φe-Vcet + Tm，a
θ、φ、η为综合参数如下：
θ=（ωKψ）/VceCcρC
=（1.45×57×4.44）/0.013×1.05×2300=11.69
φ=VceCceMce/（VceCcρc—ωKψ）
=0.013×360×390/（0.013×1.05×2300—1.45×57×5.55）=-4.27
η= T3 -Tm，a+φ
所以η= T3 —Tm，a+φ
=8.76-4.7-5.43=-1.37
3、混凝土蓄热养护3天的的温度
T=ηe-θVcet—φe-Vcet + Tm，a
=-1.37×2.72（3.85×0.013×3×24）-(-5.43) ×2.72（0.013×3×24）+5
=0.394+5
=5.394℃
9.2混凝土强度估算
根据混凝土2天的养护，温度在5℃以上的条件，利用成熟度推算混凝土的48h的强度，利用直线方程法：
M=∑（T+10）Δt
f=K(M-200)
M=720
查冬期施工手册表7-28，K=0.01
f=5.2Mpa>4 Mpa的要求
所以：该方案中混凝土的保温情况满足混凝土施工规范的要求。
测温点布置图：

1#楼板测温点布置图

1#楼墙测温点布置图

2#楼板测温点布置图

2#楼墙测温点布置图

3#楼板测温点布置图

3#楼板测温点布置图

5#楼板测温点布置图

5#楼墙测温点布置图

5#楼板测温点布置图

5#楼墙测温点布置图
精品word文档可以编辑（本页是封面）

【最新资料 Word版 可自由编辑！！】

第 25 页 共 25 页
