LED显示屏使用手册

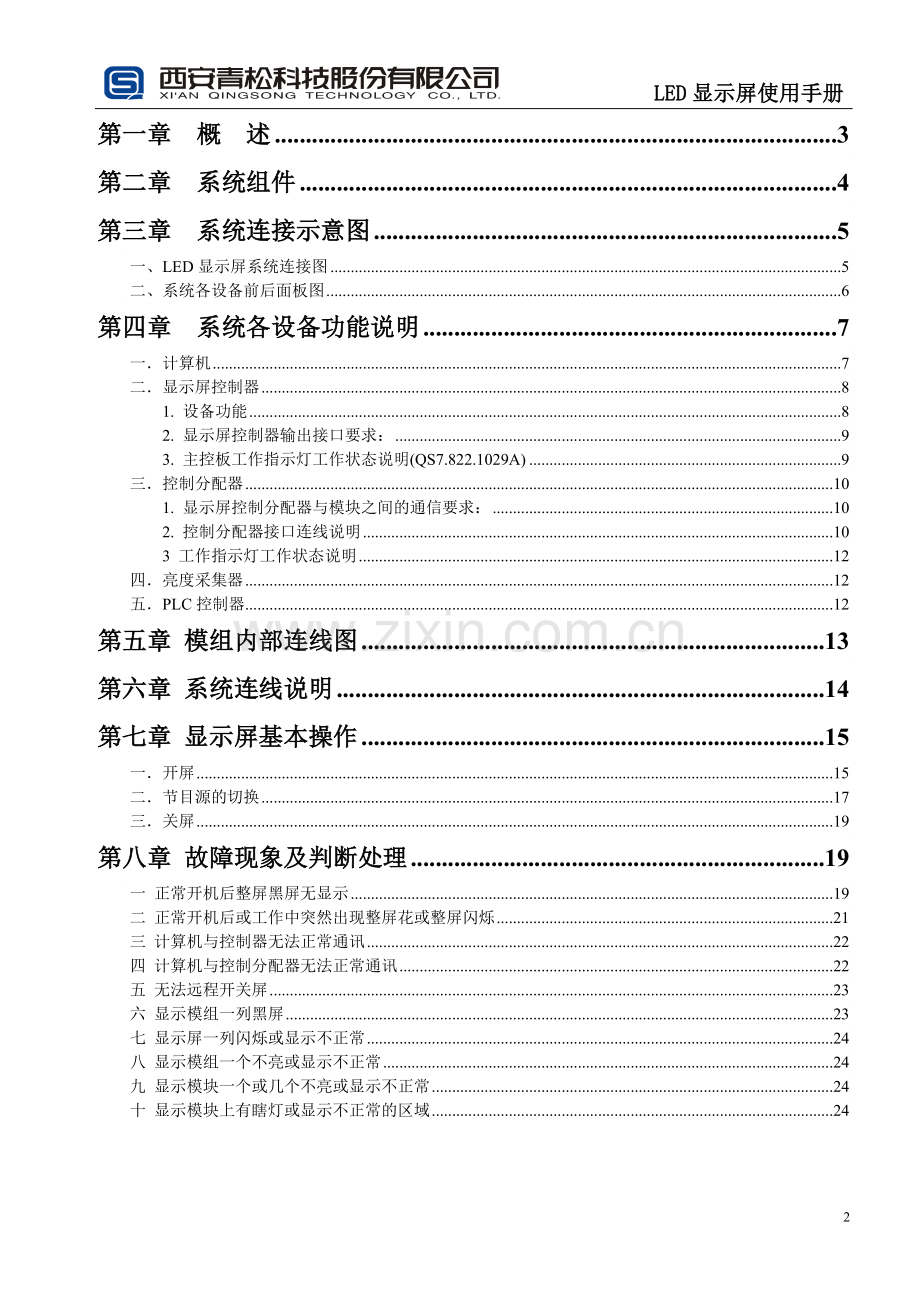

目 录
第一章 概 述 3
第二章 系统组件 4
第三章 系统连接示意图 5
一、LED显示屏系统连接图 5
二、系统各设备前后面板图 6
第四章 系统各设备功能说明 7
一．计算机 7
二．显示屏控制器 8
1. 设备功能 8
2. 显示屏控制器输出接口要求： 9
3. 主控板工作指示灯工作状态说明(QS7.822.1029A) 9
三．控制分配器 10
1. 显示屏控制分配器与模块之间的通信要求： 10
2. 控制分配器接口连线说明 10
3 工作指示灯工作状态说明 12
四．亮度采集器 12
五．PLC控制器 12
第五章 模组内部连线图 13
第六章 系统连线说明 14
第七章 显示屏基本操作 15
一．开屏 15
二．节目源的切换 17
三．关屏 19
第八章 故障现象及判断处理 19
一 正常开机后整屏黑屏无显示 19
二 正常开机后或工作中突然出现整屏花或整屏闪烁 21
三 计算机与控制器无法正常通讯 22
四 计算机与控制分配器无法正常通讯 22
五 无法远程开关屏 23
六 显示模组一列黑屏 23
七 显示屏一列闪烁或显示不正常 24
八 显示模组一个不亮或显示不正常 24
九 显示模块一个或几个不亮或显示不正常 24
十 显示模块上有瞎灯或显示不正常的区域 24
第一章 概 述
青松科技的DVI系统包括硬件系统和软件系统两个部分。硬件系统由显示屏控制器、控制分配器、亮度采集器及PLC控制器组成，后两者属于可选设备。软件系统由青松同步屏控制软件、大屏导播软件、PLC控制软件（可选）组成。
控制分配器通过一根光纤与显示屏控制器相连，显示屏控制器则通过一条RS232串行线与PC机相连。显示屏端控制板通过网线与控制分配器相连，在PC 机上运行青松同步屏控制软件及大屏导播软件，即可对显示屏显示内容进行控制。
本系统只用于青松DVI系统显示屏的控制，并提供联机和脱机两种控制方式。
在联机方式下，由显示屏控制软件对显示屏进行控制，还可实现对显示屏及其工作所需的风机、空调进行远程开关控制；具有强大的图像缩放功能；对于图像的色度、饱和度、色调、亮度均为独立可调，并且可实现自动亮度调节（选用亮度采集器）；支持模拟、数字视频及DVI输入，并可对模拟视频信号提供50HZ和60HZ 自动检测及不同制式进行自动检测；采用DPT显示技术，真正实现像素动态共享，大幅提升显示效果。
在脱机方式下，可由显示屏控制器自带的控制菜单系统对显示屏进行控制，注意该方式下除不能对显示屏及其工作所需的风机、空调进行远程开关控制外，其它功能与联机时相同，对于不能实现的功能可选用PLC控制器及其软件来实现。

第二章 系统组件
当您收到本公司该套DVI系统时，请检查以下设备是否齐全，以保证您的系统能够正常使用。
u 注意：该系统需提供以下组件才能正常运行。
1、显示屏控制器 DPC-100 1套
2、控制分配器 DPCA-100 1套
3、显示屏控制软件V2.5版本 1套
4、大屏导播V5.2版本 1套
5、光纤 连接线 1条
6、RS232 通讯线 1条
7、DVI 连接线 1条
8、电源线 2条
9、DVI 系统说明书 1份
ü 可选设备：
1、亮度采集器 1个
2、PLC控制器 1套

第三章 系统连接示意图
一、LED显示屏系统连接图
控制器
DVI
录像机
音视频切换器
摄像机1
控制机房
控制分配器
音频输出端口
电源 控制箱
光纤
DVD
摄像机2
LED显示模组
显示屏

RS232
RS232/RS422
VIDEO线
三相五线制
电源输入
电源线
网线
LED显示屏系统连接图
亮度采集器

二、系统各设备前后面板图

第四章 系统各设备功能说明
一．计算机
1. 装载显示屏的控制软件V2.5.0.1，控制显示内容和调节显示屏的显示效果。
A. 控制显示内容指切换DVI和VIDEO信号源（具体操作可参考显示屏控制软件说明）
B. 调节显示屏显示效果，通过显示屏控制软件V2.5.0.1可对不同的信号源进行比例、位置、亮度、对比度等多项的调节，从而满足最佳的显示效果。（具体操作可参考显示屏控制软件说明）
C. 下载硬件程序，在硬件程序丢失出现故障或更换新的硬件设备的时候可以下载所需要的硬件程序。（具体操作可参考显示屏控制软件说明）
2. 提供DVI播放内容
控制计算机同时也是播出计算机，显示屏的显示区域对应计算机显示器相应的区域，二者同步。在此计算机上装有显示屏专用的播放软件，可提供多种文件格式和多种播放样式的功能。（具体操作可参考显示屏导播软件说明）
3. 远程控制显示屏电源
在显示屏的电控柜中装有一个电源控制板（QS7.822.1087）,控制板RS232或RS422控制线与控制计算机连接，在控制计算机上装有PLC控制软件以实现对大屏的远程开关。（具体操作可参考PLC软件说明）
二．显示屏控制器
1. 设备功能
该设备主要用于对输入各类视频信号的转换及向控制分配器的传送，并可在脱机方式下对显示屏进行控制。
对于输入的各类视频信号（如：DVD信号、电视信号、摄像机信号），只要接口插头匹配，可与控制器后面板上的视频1、视频2、S-VIDEO三个输入端任意连接。
显示屏控制器与控制分配器之间只需用一根光纤将控制器后面板的TX端口与分配器后面板上的RX端口连接即可。
显示屏控制器可运行在“联机”或“脱机”状态，根据用户需要可自由选择。在“联机”状态时，主要使用“青松同步控制软件”对显示屏进行控制；在“脱机”状态时，由显示屏控制器自带的菜单功能对显示屏进行控制，具体使用方法参见《显示屏控制器说明书》。
2. 显示屏控制器输出接口要求：
2.1、光纤接口
l 光纤通信带宽为1.25Gbps；
l 在60Hz换帧频率时，支持的显示图像实际像素大小为1024列＊640行，在DPT技术显示时，则为512列＊320行；
l 支持62.5/125μm多模光纤，传输最大距离不小于220m；
l 支持50/125μm多模光纤，传输最大距离不小于500m；
l 将串口控制命令合并于光纤之中，从根本上全面实现显示屏控制器与显示屏控制分配器及屏体电气隔离。
2.2、并行差分接口输出
l 具备两个DB62接口，可支持原283系统列控制板，其输出格式同原0288通讯卡完全相同；
l 支持屏体分辨率为1024列＊384行；
l 传输速度为12.5MHz，采用3487驱动，其通信距离同于原0288通讯卡的通讯距离。
3. 主控板工作指示灯工作状态说明(QS7.822.1029A)
LED_3.3V: 电源指示灯；
LED_5V: 电源指示灯；
LED1: FPGA（主控芯片IC1）配置成功后，指示灯闪烁（DVI比VIDEO闪烁快）；
LED2: FPGA（主控芯片IC2）配置成功后，指示灯闪烁（DVI比VIDEO闪烁快）；
LED3: 配置指示，平时不亮；1、加电时亮几秒；2、下载程序时；
三．控制分配器
1. 显示屏控制分配器与模块之间的通信要求：
l 使用五类网线进行，通信最远距离不大于40m；
l 通信信号采用LVDS电平标准，功耗低，速度快，传输距离远；
通信过程中无需根据网线长度调整内部吸收电阻，方便应用；
2. 控制分配器接口连线说明
该设备主要用于向显示屏上传送正确图像，其接口与显示屏显示的图像各部分内容有密切关系，请连接时特别注意接口与显示屏的对应关系（见下图）。

说明：
1）后面板所标“模块控制输出X”表示该端口是控制显示屏模块的第X列。
例：图中“模块控制1”上的“1行”：表示显示屏模块的第1列的第1行，可控制的像素多少根据选择的显示模式有关，具体事项请向相关技术人员咨询。对于其它接口名称含义可依次类推。
2）控制分配器与显示屏控制器通过光纤连接，具体连接关系请参见“二、显示屏控制分配器”部分。
3 工作指示灯工作状态说明
QS7.822.1038A：帧控制板
LED1: 配置指示，平时不亮；1、加电时亮几秒；2、下载程序时；
LED2: FPGA（主控芯片）配置成功后，指示灯闪烁；
LED3: 电源指示灯；
QS7.822.1037A：列控制板
LED1: FPGA（主控芯片）配置成功后，指示灯闪烁，闪烁频率比LED2慢；
LED2: 输出配置指示灯，正常工作时，所有列控制器该灯同步闪烁；
LED3: 电源指示灯；

四．亮度采集器
亮度采集器外形为像灯形状，内部装有光敏二极管及亮度采集板，可对
外界环境亮度进行自动识别，已实现自动控制屏体亮度的功能。
该设备直接连接至控制分配器后面板上的任意一个RS422串口上即可，安装后该功能在显示屏控制器联机或脱机状态下，均可实现。
五．PLC控制器
PLC控制器的功能是实现对空调、风机、显示屏进行远程开关控制，并
对操作后的开关状态有相应的指示灯提示。
使用时通过一根标准的RS422串口一端接PLC控制器后面板上的“RS232/RS422”接口，另一端直接接至PC机上即可。该控制器后面板上的 “检测输入/INPUT”和“控制输出/OUTPUT”接口，应与电控箱内对应部分连接，根据实际使用情况参照相应的电控箱连线图进行连接。最后连接电源线。
设备连接好后，若显示屏控制器运行在“联机”状态时，可直接使用PC机上运行的“青松同步显示屏控制软件”对其进行设置控制；若显示屏控制器运行在“脱机”状态时，需安装并运行“PLC控制软件”方可对其进行控制。

第五章 模组内部连线图

工作指示灯工作状态说明（QS7.822.1032A模控制板）
LED1: FPGA（主控芯片）配置成功；
LED2: 数据同步指示，系统正常并连接输入源（DVI或VIDEO）时，该灯闪烁；
LED3: 电源指示灯；
第六章 系统连线说明
1. DVI连接线 标准连接线，用于计算机和控制器之间连接，可购买。
2. 计算机和控制器之间RS232连接线 连线对应关系如下：
计算机端DB9孔
控制器端DB9孔
2
3
3
2
5
5
2. 控制器和控制分配器之间连接光纤 62.5/125μm多模光纤或50/125μm多模光纤，ST接头。控制器一端接TX，分配器一端接RX。
3. 控制分配器和显示模组之间连接网线 RJ45接头，用超五类网线制作，对应关系如下：
控制分配器端RJ45
模组端RJ45
1
棕
1
棕
2
棕白
2
棕白
3
兰
3
兰
4
橙
4
橙
5
橙白
5
橙白
6
兰白
6
兰白
7
绿
7
绿
8
绿白
8
绿白

4. 计算机与PLC控制板连接 两边接头为DB9空，接线关系如下图：
RS232通讯

无源232转422转换头

有源232转422转换头
PC端DB9孔
控制板DB9孔
PC端转换头输出
控制板DB9孔
PC端转换头输出
控制板DB9孔
2
2
5
5
TXD+
6
3
3
6
8
TXD-
7
5
5
7
9
RXD+
8

8
6
RXD-
9

9
7
VCC(接5V电源）

GND(接5V地）

第七章 显示屏基本操作
一．开屏
1． 打开计算机，计算机启动起来进入WINDOWS操作系统以后再进行下一步操作
2． 打开显示屏控制器的电源开关，设置计算机显卡属性。（因显卡的型号不同设置方法也不完全相同下面为太阳花镭2000显卡为例做以说明。
l 在计算机桌面上的空白区域电击鼠标右键，在单击“属性”，进入以下界面

然后在单击“设置”----------“高级”-----------“显示”，显示界面如下：

开机后，系统默认监视器为主显示设备，处于打开状态，显示屏的接口FPD为从显示设备，处于关闭状态，要使显示屏正常工作，必须将FPD打开，并且置为主设备，进行以下操作：
l 单击按钮，使其变为兰色，处于打开状态
l 单击两个的左边一个按钮，变为 状态，为主显示设备
l 单击“应用”，弹出提示窗口

l 选择“确定”，显示界面如下：

l 然后单击“确定”-----“确定”之后，设置完毕
3． 打开DVD、电视机、监视器、切换器、功放、音响、调音台的电源开关，选择要播放的节目源
4． 切换好节目源以后打开显示屏及风机约三十秒以后屏上会亮显示播出画面
5． 放出声音，将音量调到合适的位置
二．节目源的切换
显示屏播出的节目源分为两种。一种为存在计算机硬盘内或者由光驱播放出来的信号，通过显卡上的DVI输出口传送给显示屏控制器，称为DVI播放。DVI播放的内容包括BITMAP,JPEG、TIFF、GIF等格式的图片文件，在Windows系统中广泛使用的动画文件格式如AVI、MPG、DAT等，以及Flash动画、RTF文本文件和青松表格文件格式。DVI播放使用“同步屏导播”软件操作，具体的操作祥见《同步屏导播软件使用手册》。
另一种为切换器送来的视频信号，通过显示屏控制器的视频输入端口输入，称为视频播放，视频播放的节目源可以是电视机的输出口、DVD影碟机、录象机、摄象机等等。因为显示屏在同一时间内只能播出一种节目，因此需要将各种视频源送入切换器之后，选择其中的一路播出，，切换器的操作祥见《切换器的操作使用说明》。
DVI播放和视频播放的切换有两种方法：
1．按显示屏控制器面板上的“脱机”按钮，选择“联机状态”，用显示屏控制软件操作实现切换，具体操作方法如下：
将显示屏控制器置于“联机状态”
l 打开软件进入以下界面：

选择“视频源选择”右边的小尖头，出现下拉菜单，如右图，再单击“DVI”，即可进入DVI播放。
l 选择“VIDEO 1”，即可进入视频播放
2．将显示屏控制器置于“脱机状态”，然后通过显示屏控制器面板上的按钮来来控制视频播放和DVI播放之间的切换
3．选择为“联机状态”时，只能使用软件操作；选择为“脱机状态”时，只能使用显示屏控制器面板上的按钮操作，软件操作将不起作用。
三．关屏
关屏时的顺序为：
关显示屏及风机-----关闭声音-----关闭显示屏控制器-----关闭DVD、计算机、电视机、监视器、切换器、功放等设备。
注意：显示屏两次开关之间的间隔必须大于一分钟。
第八章 故障现象及判断处理
一 正常开机后整屏黑屏无显示
可分为：1.播放DVI信号无显示，播放视频信号正常
2.播放视频信号无显示，播放DVI信号正常
3.播放DVI信号和视频信号都无显示
1 播放DVI信号无显示，播放视频信号正常
对此故障现象，可依次做以下操作来判别
1） 检查设备后的DVI连线是否松动
2） 检查显示卡的属性是否设置正确
3） 检查控制软件是否选择在DVI项
4） 检查显示控制软件的各项参数是否正确（参考2.5.0.1软件操作说明）
5） 发送“默认配置”和“出厂设置”，完成后重新开关屏。
6） 如果以上四项检查后都确认正确，更换DVI线。
7） 如果以上五项检查后都确认正确，可更换一个显卡，或连同计算机和显卡一同更换，看看结果，如果DVI可以显示证明显卡损坏，联系厂家更换。
8） 完成以上6项后，仍无显示可更换显示屏控制器DPC-100，更换完成以后DVI显示正常可判定为显示屏控制器损坏联系厂家更换。
注意：在以上的操作过程中，有涉及到信号联系插拔的操作，必须断电操作。
2 播放视频信号无显示，播放DVI信号正常
对此故障现象，可依次做以下操作来判别
1） 检查设备后的VIDEO或S-VIDEO连线是否松动
2） 检查控制软件的是否选择在对应的选项
3） 检查显示控制软件的各项参数是否正确（参考控制软件操作说明）
4） 发送“默认配置”和“出厂设置”，完成后重新开关屏。
5） 如果以上四步已经完成，仍然解决不了问题，更换一条VIDEO线。
6） 如果以上五项检查后都确认正确，可更换一个视频设备，更换视频设备后显示正常，可判定为视频设备损坏，联系对应的提供厂家更换。
7） 如果以上六项检查后都确认正确，可更换显示屏控制器DPC-100，如果显示正常可判定为控制器损坏，联系厂家更换。
3 播放DVI信号和视频信号都无显示
1）检查控制器、分配器、大屏的模组供电是否正常，如果不正常关闭所有电源后，恢复供电不正常的电源，然后重新开机。
2）检查控制器是否加载起来，从控制器的侧面看内部的指示灯是否闪烁，如果控制器内指示灯不闪烁证明控制器没有加载起来，这时可以发送“默认配置”和“出厂设置”，完成后，关机再重新开机。
3）更换控制器DPC-100。
3）检查控制分配器是否加载起来，如果分配器上的指示灯不闪烁，更换1038A控制板。
4）检查模块控制板1032A是否加载正确，如果所有1032A板上的指示灯不闪烁，检查控制器到分配器的光纤，检查的方法有两种：
（1）将光纤两头都拔下，一端对着较强的光源，另一端置于较暗的环境，观看是否有光源传过来，有则通。
（2）发送祯控制硬件程序的时候注意控制分配器1038A上的指示灯LEDX是否亮，亮则通。
二 正常开机后或工作中突然出现整屏花或整屏闪烁
1） 检查控制器、分配器、大屏供电是否正常，如果不正常关闭所有电源后，恢复供电不正常的电源，然后重新开机
2） 检查控制器到分配器的光纤是否插接可靠、是否损坏不通
3） 关闭所有设备电源，5分钟后重新开机（如果此现象频繁出现并且每次开关机后都可以恢复正常播放，请检查显示屏控制器DPC-100后面的风扇是否正常，控制器内部芯片的温度过高导致，降低温度后仍然频繁出现此现象请更换控制器DPC-100A）
4） 检查是否更改了显示屏的亮度参数，恢复到出厂值255试试。
5） 对比DVI和VIDEO的播放效果，如果只是其中的一项有闪烁的现象，检查对应的上端设备是否正常，之后如果还不正常可更换控制器DPC-100。DVI和VIDEO两者播放都有闪烁现象时可直接先更换控制器DPC-100再更换控制分配器DPC-100A，从而判断出哪个设备损坏。
三 计算机与控制器无法正常通讯
1) 检查计算机与控制器之间的通讯连线是否插接可靠，或更换一条通讯线，如果通讯正常，说明原通讯线有故障。
2) 检查软件上的软件设置是否与当前使用的串口一致，波特率设置是否正确。(串口及波特率设置参考软件使用说明)。
3) 卸载控制软件(V2.5.0.1)，重新安装，看计算机是否可与控制器恢复通讯。
4) 在操作时，如果提示“串口初始化失败”请用串口测试工具测试串口的状态是否正常或者更换到另外一个串口。如果通讯正常，说明原来使用的串口已损坏。
5) 如以上操作均无法达到正常通讯效果，可更换控制器。

四 计算机与控制分配器无法正常通讯
这类故障主要表现在：发送亮度指令时屏体亮度不变。
1) 检查控制器与控制分配器之间的光纤连线是否插接可靠，或更换一条光纤，如果通讯正常，说明原光纤有故障。
2) 关闭控制分配器，重新给控制分配器加电，待完全启动后看是否能恢复正常通讯。
3) 如上述操作无法达到正常通讯效果，可更换控制分配器。
五 无法远程开关屏
1) 检查计算机与电控柜内PLC的串口连线是否可靠。
2) 关闭PLC控制软件，重新开启，将所有通道设置为关闭状态，并重新开启通道，然后读取温度信息，如果能正常读取温度，说明计算机与PLC通讯恢复正常。
3) 打开屏体旁的电控柜，切断电源空气开关，给PLC断电，间隔15秒后重新加电，使PLC重新启动，然后用PLC控制软件读取温度信息查看与PLC是否恢复正常通讯。
4) 断电并更换PLC控制板(板号1087)，重新接线并加电，观察计算机与PLC是否恢复正常通讯。
六 显示模组一列黑屏
1) 检查该列模组供电是否正常，打开模组箱体后盖，看盖板上的电源指示灯(绿色)是否常亮，如指示灯不亮，可取下后箱体后盖上的电源线，用万用表测量电源线上电压是否正常。
2) 如电源线无电源输出，可检查电控柜中对应标号的保险是否完好，如已烧毁，可更换新的保险熔芯。
3) 如果供电正常，该列模组仍然黑屏，可在控制分配器背面查看该列对应的1037A指示灯是否正常闪烁。
4) 如果指示灯不亮，说明控制分配器内存在故障，需更换控制分配器。
七 显示屏一列闪烁或显示不正常
1) 参照显示屏控制软件使用说明重新设置“默认配置”和“出厂设置”；
2) 更换控制分配器DPCA-100。
八 显示模组一个不亮或显示不正常
1) 检查该模组的供电是否正常。用万用表测量交流220V输入及直流5V输出电压
2) 检查显示屏控制分配器至该显示模组的网线连接是否正常，更换一根网线；
3) 更换显示模组内的控制板；
4) 尝试将该显示模组对应的网线连接到控制分配器的其他接口，判断控制分配器的输出口是否正常；
九 显示模块一个或几个不亮或显示不正常
1) 检查该模块上的5V电源是否正常；
2) 更换一根信号线
3) 用一根较长的信号线跨过该行模块内的其中一个模块，逐个判断是哪一个模块的故障，更换后联系厂家维修。
4) 如果故障是从该行模块的最前端开始，可以尝试更换一块模块控制板。
十 显示模块上有瞎灯或显示不正常的区域
该模块上的集成电路芯片或LED损坏，更换该显示模块后联系厂家维修。
