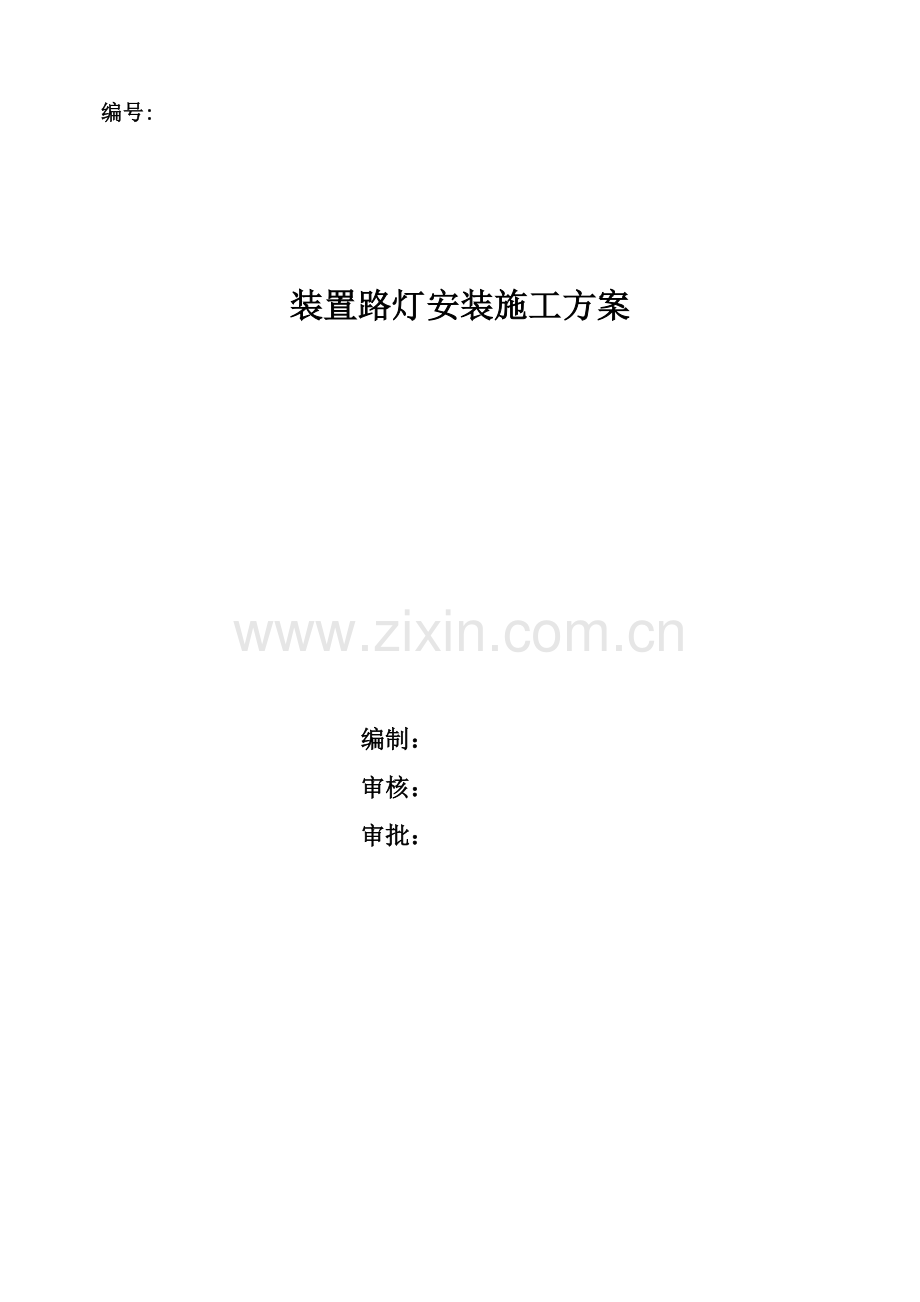

路灯施工方案.doc

编号:

装置路灯安装施工方案

编制：
审核：
审批：

SH/T 3903-A.2
施工组织设计（方案）报审表
Construction Organization Design Approval Request
工程名称 Works Title：
洛阳分公司油品质量升级改造系统工程全厂照明改造(延迟焦化装置)
编号 Item No：

致 工程建设监理有限公司（监理单位）
To （CS/CMC）
我方已根据施工承包合同的有关规定完成了全厂照明改造(装置)工程施工方案的编制，并经我单位技术负责人审查批准，请予以审查。
According to the related regulations of the construction contract, we have completed the preparation of the construction organization design , and it has been reviewed and approved by the technical responsible people of our company, please review it.
附Attached：
施工组织设计/施工方案。
Construction Organization Design /Construction Plan。

承包单位（章）
Contractor（Chop）
项目经理
Project Manager
日 期
Date
专业监理工程师审查意见 Review comments from discipline supervision engineer：

专业监理工程师
Discipline Supervision Engineer
日 期
Date
总监理工程师审核意见 Review comments from chief supervision engineer：

项目监理机构
CS/CMC
总监理工程师
Chief Supervision Engineer
日 期
Date

1、 编制依据
1.1、 石化工程设计有限公司图纸2D0444/M
1.2、 需执行的规范标准
GB50259-96 电气装置安装工程 电气照明施工及验收规范
GB50168-2006 电气装置安装工程 电缆线路施工及验收规范
1.3、现场实际情况
2、 施工内容
2.1路灯安装：******置周围装17盏路灯，（西路5盏，东路5盏，北路7盏），原化十四路5盏路灯利旧，电缆重新敷设，每间隔33-34米设置一盏路灯。
2.2电缆沟预制： 开挖电缆沟760米。
2.3电缆敷设： 3*16㎜²+2*10㎜² 1000m
2.4保护管埋设： DN40*3.5 镀锌钢管 90m
2.5灯具安装： 17盏
2.6路灯电源引自*****装置变电所二层低压配电间照明柜ZM3回路；应保证三相基本负荷均衡，在变电所内采用自动光控和手动控制。
3 、施工组织
施工负责人：
质量技术负责人：
施工安全负责人：
现场负责人：
施工班组：
4、 质量目标
设备安装合格率100%，验收投用合格率100%，优良率85％。
5、 施工步骤
5.1预制电缆沟,灯杆基础预制
沿路灯走向，挖制电缆沟，电缆沟深度不小于700mm。
钢筋、焊条和预埋件的品种、规格和质量必须符合现行钢筋焊条的质量标准要求。
5.2电缆敷设
5.2.1敷设要求
1. 电缆敷设，电缆应从电缆盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等机械损伤。
2. 电缆敷设时应排列整齐，不宜交叉。
3. 在直线段每隔50～100m处、电缆头、拐角处进入建筑物处等地方应装设明显的方位标志或标桩。
电缆保护管加工及预埋
5.2.2工艺流程

电缆领运及检查

电缆敷设

电缆终端的制作安装

中间交接验收

5.2.3工艺方法
·电缆保护管制作，管口需做成喇叭口，并消除毛刺和尖锐棱角；镀锌管镀锌层剥落处涂以防腐漆。没有敲打喇叭口的，用锉刀消除管口毛刺和尖锐棱角。
·电缆穿越道路及排水沟采用直埋方式敷设时，用镀锌钢管对电缆进行保护；
·电缆之间，电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距，应符合规范要求；
·电缆的终端头制作符合规范要求。
·电缆保护管的预埋工作要密切与土建专业配合，避免出现返工或保护管少预埋的现象。
·检查电缆进入电缆沟、建筑物、盘（柜）以及穿入管子时，出入口是否封闭，管口是否密封。
5.3线杆的安装
5.3.1路灯基础整体预制，放入挖好的坑内。坑底要铺三七土夯实。
5.3.2线杆的安装需要吊车给予配合立杆作业,符合起吊规范作业标准要求；
5.3.3做好安全措施,需专人监护,不得损坏设备灯具。
5.4灯具安装
5.4.1灯具及其配件应齐全，并无机械损伤、变形、油漆剥落和灯罩破裂等现象；
5.4.2灯具固定应牢固可靠，每个灯具固定用的螺钉不应少于四个；
5.4.3灯具安装位置应便于检查和维修；
5.4.4照明接线要正确，不准随意更改回路，每个照明回路的绝缘电阻应≥0.5MΩ。
6、 试运行
所有灯具接线完毕，先将每杆路灯内照明开关断开，在变电所内摇测路灯电缆绝缘情况，在绝缘电阻≥0.5MΩ时，联系保运值班人员及车间、公司有关领导，合上变电所内路灯电源开关，然后到现场逐杆路灯送电，直至所有路灯照明合格。
7、 施工质量技术措施
在工程施工中必须坚持质量第一的方针，大力提高施工人员的质量意识，强化质量管理。施工中要严格把好设备材料关，对无合格证或不符合要求的材料配件要坚决拒收，拒领，要坚决不用。
电气施工人员需有相应资格证书，严禁无证作业。
机械设备仪器有相应校验合格证，不得使用过期或未校验仪表设备进行测量试验。
在施工及试运过程中，一定要严格按照施工进行，全力搞好各级质量控制点检查验收；积极支持密切配合土建施工，做好质量监督管理工作。
在施工中必须严格执行施工标准，规范，实行质量工作的“三检制”，即自检、互检和专业检查工作。
对在检查中发现的问题要做好检查记录，并及时进行整改。
做好接地测试及送电调试工作，确保各项参数符合规范要求，达到送电投用一次成功。
8、安全、环境保护措施：
安全是施工中的头等大事，在施工过程中必须人人讲安全，人人重视安全，严格遵守十大禁令。根据工程施工的特点，保证施工安全尤为重要。为此特作以下要求：
8.1进入施工现场工作人员必须严格遵守“十大禁令”，穿戴好劳保着装并戴好安全帽。
8.2严格执行电气安全工作规程。
8.3按照要求办理好各种作业票；
8.4施工过程中，班组要设专人监护，监护人必须坚守岗位，且戴好“安全监督”袖标，及时制止违章作业。
8.4电缆敷设过程中，施工人员必须服从统一指挥，相互关照，防止产生挤伤，碰伤的事故。
8.5施工人员施工时要集中精力，做到“三不伤害”。
9、 质量验收控制点
序号
质量验收控制点
控制等级
责任人
1
灯具验收
B

2
电缆的敷设及接头制作
C

3
现场设备的接地
C

4
灯具安装接线
B

5
交工验收
A

10、 施工进度计划
现场达到施工条件，共需 天；
挖电缆沟及做基础: 天，敷设电缆及接线 天，回路调试 天
