德国合金结构钢牌号命名方法.doc

龙拓文摘——德国合金钢牌号命名方法
摘要：
1. 德国合金结构钢命名标准
2. DIN 17006体系的牌号表示方法
3. DIN 17007体系的数字代号表示方法

德国合金结构钢牌号表示方法
DIN是德国工业标准（Deutsche Industrie Norm）。关于DIN标准的牌号表示方法，有DIN 17006体系和DIN 17007体系两种。
一、DIN 17006体系的牌号表示方法
为了牌号命名的方便，DIN 17006首先对各类钢的概念作了如下规定：
非合金钢—钢中Si<0.5%,Mn<0.8%,Al和Ti<0.1%,Cu<0.25%者；
合金钢—钢中上述成分超过者或特意加入其他合金元素者；
低合金钢—钢中总合金元素含量在5%以下者；
高合金钢—钢中一种合金元素含量在5%以上者。
根据DIN 17006对牌号表示方法的规定，它的牌号由三部分组成：
①表示钢的强度或化学成分的主体部分；②冠在主体前面表示冶炼或原始特性的缩写字母；③附在主体后面的代表保证范围的数字和处理状态的缩写字母。上述的主体部分以及所采用的字母和数字的含义见表3-1-9。不过②、③两部分在非必须时可予省略。
表3-1-9 DIN 17006体系牌号的主体部分以及所采用的字母和数字的含义
熔炼方法
（代表字母）
原始特征
（代表字母）
主体部分
保证范围
（代表数字）
处理状态
（代表字母）
B—贝氏炉钢
E—电炉钢
（一般的）
GS—铸钢
1—感应炉钢
LE—电弧炉钢
M—平炉钢
PP—熟铁
SS—焊接用钢
T—托马斯钢
Ti—坩埚钢
W—转炉钢
附加字母：
B—碱性
Y—酸性
A—耐时效的
G—含较高的磷和（或）硫
H—半镇静钢
K—含较低的磷和（或）硫
L—耐碱脆的
P—可压焊的（可锻焊的）
Q—可冷镦的（可挤压
的，可冷变形的）
R—镇静钢
S—可熔焊的
U—可沸腾的
Z—可拉伸的
按照材料强度：
主体符号“St”
抗拉强度下限
按照化学成分：
碳素符号
含碳量
合金元素符号
合金含量
或
前置字母X
含碳量
合金元素符号
合金含量
1—屈服点
2—弯曲或顶锻试验
3—冲击韧性
4—屈服点和弯曲或顶锻试验
5—弯曲可顶锻试验及冲击韧性
6—屈服点及冲击韧性
7—屈服点和弯曲或顶锻试验及冲击韧性
8—高温强度或蠕变强度
9—电气特性或磁性无数字—弯曲或顶锻试验（每炉一个试样）
A—经回火的
B—经处理获得最好的可切削性
E—经渗碳淬火的
G—经软化退火的
H—经淬火的
HF—表面经火焰淬火的
HI—表面经高颁感应淬火的
K—经冷加工的（如冷轧、冷拉等）。
N—经正火的
NT—经渗氮的
S—经消除应力退火的
U—未经处理的
V—经调质的
DIN 17006体系的牌号分为按照原材料强度和按照化学成分表示两种，除此之外，还有铸钢的钢号表示方法。
（1）按照材料强度的表示方法
这种表示方法仅适用于非合金钢。钢号的主体由“St”（Stahl的缩写）字母和随后的抗拉强度下限数值（MPa）组成。必要时再在主体部分的前后标以如表3-1-9列举的各种字母或数字。
（2）按照化学成分的表示方法
这种表示方法又可分为非合金钢、低合金钢和高合金钢三种类型：
a）非合金钢
对于碳素钢来说，只有在使用时，当钢的其他性能比抗拉强度更重要，或钢材需要用户自己进行热处理时（如渗碳钢、调质钢），才采用按化学成分的表示方法。
它的钢号的主体是由碳素符号“C”和随后的表示平均碳含量万分之几的数字组成。如必要时同样可以在主体前或后加以如表3-1-9所列的缩写字母和数字。
按照对碳素钢的不同质量要求（对磷、硫含量的限制程度）以及不同用途，还可在牌号开头冠以Ck、Cm、Cf、Cq等字母：
C××—钢中P，S≤0.045%（××表示平均碳含量万分之几的数字，下同）。
Ck××—控制硫、磷含量的优质钢。
Cm××—控制硫含量的优质钢，钢中S0.020-0.035%。
Cf××—表面淬火用钢。
Cq××—冷镦用钢。
b）低合金钢
它的牌号主体是由表示含碳量为万分之几的数字合金元素符号和表示合金元素含量值的数字组成，合金元素采用化学符号来表示，并按其含量的多少依次排列：当含量相同时则按字母次序排列。合金元素含量值的表示方法见表3-1-10。
表3-1-10 低合金钢合金元素含量值的表示方法
合金元素
指数（平均含量的百分数乘以）
Cr，Co，Mn，Ni，Si，W
Al，Cu，Mo，Nb，Ta，Ti，V
C，N，P，S
4
10
100
由于牌号中元素符号后的数字是表示合金元素平均含量与表3-1-10中指数的乘积，所以欲求该牌号中的化学成分时，应除以原来的指数。
例如：13Cr2—表示平均含碳0.13%，平均含铬（2÷4）%=0.5%的铬钢；
25CrMo4—表示平均含碳0.25%，平均含铬（4÷4）%=1%，还含钼的铬钼钢。
在有些图纸或资料上，如需注明其热处理状态，则采用表3-1-9中所规定的代表字母。
例如：13Cr2E—表示平均含碳0.13%，平均含铬0.5%，经渗碳淬火的；
25CrMo4V—表示平均含碳0.25%，平均含铬1%，并含钼，经调质处理的。
c）高合金钢
它的牌号开头冠以字母“X”，表示为高合金钢；随后是表示钢平均碳含量为万分之几的数字和按含量多少依次排列的合金元素的化学符号；最后是标明各主要合金元素含量的平均百分值（按四舍五入化为整数）。

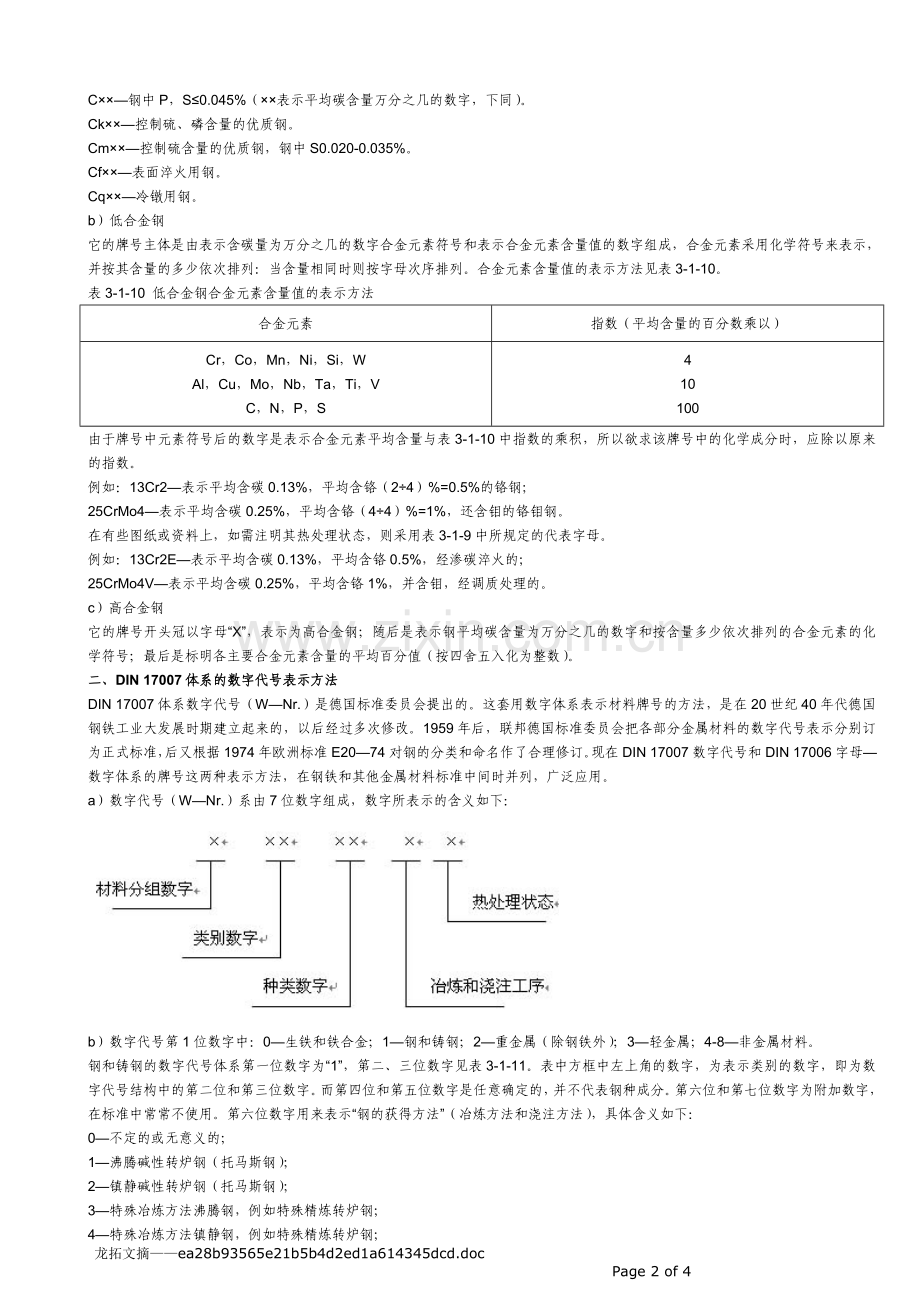

二、DIN 17007体系的数字代号表示方法
DIN 17007体系数字代号（W—Nr.）是德国标准委员会提出的。这套用数字体系表示材料牌号的方法，是在20世纪40年代德国钢铁工业大发展时期建立起来的，以后经过多次修改。1959年后，联邦德国标准委员会把各部分金属材料的数字代号表示分别订为正式标准，后又根据1974年欧洲标准E20—74对钢的分类和命名作了合理修订。现在DIN 17007数字代号和DIN 17006字母—数字体系的牌号这两种表示方法，在钢铁和其他金属材料标准中间时并列，广泛应用。
a）数字代号（W—Nr.）系由7位数字组成，数字所表示的含义如下：

b）数字代号第1位数字中：0—生铁和铁合金；1—钢和铸钢；2—重金属（除钢铁外）；3—轻金属；4-8—非金属材料。
钢和铸钢的数字代号体系第一位数字为“1”，第二、三位数字见表3-1-11。表中方框中左上角的数字，为表示类别的数字，即为数字代号结构中的第二位和第三位数字。而第四位和第五位数字是任意确定的，并不代表钢种成分。第六位和第七位数字为附加数字，在标准中常常不使用。第六位数字用来表示“钢的获得方法”（冶炼方法和浇注方法），具体含义如下：
0—不定的或无意义的；
1—沸腾碱性转炉钢（托马斯钢）；
2—镇静碱性转炉钢（托马斯钢）；
3—特殊冶炼方法沸腾钢，例如特殊精炼转炉钢；
4—特殊冶炼方法镇静钢，例如特殊精炼转炉钢；
5—沸腾平炉钢；
6—镇静平炉钢；
7—沸腾氧气吹炼钢；
8—镇静氧气吹炼钢；
9—电炉钢。
第七位数字用来表示“处理状态”具体含义如下：
1—正火；
2—软化退火；
3—热处理后具有良好的可切削性；
4—韧性调质；
5—调质；
6—硬性调质；
7—冷变形；
8—弹簧硬化冷变形；
9—根据特殊规定的处理。
表3-1-11 钢和铸钢数字代号体系（第二、三位数字）
特殊钢
合金钢
结构钢
50
Mn、Si、Cu
60
Cr-Ni
含<2.0<3.0%
Cr
70
Cr
80
Cr-Si-Mo
Cr-Si-Mn-Mo
Cr-Si-M0-V
Cr-Si-Mn-Mo-V
51
Mn-Si
Mn-Cr
61
71
Cr-Si
Cr-Mn
Cr-Si-Mn
81
Cr-Si-V
Cr-Mn-V
Cr-St-Mn-V
52
Mn-Cu
Mn-V、Si-V
Mn-Si-V
53
Mn-Ti、Si-Ti
Mn-Si-Ti
Mn-Si-Zr
62
Ni-Si
Ni-Mn
Ni-Cu
63
Ni-Mo
Ni-Mo-Mn
Ni-Mo-Cu、Ni-Mo-V、Ni-Mn-V
72
Cr-Mo
含<0.35%Mo
73
Cr-Mo
含<0.35%Mo
82
83
54
Mo、Mn-Mo
Si-Mo、Nb、
Ti、V、W
64
74
84
Cr-Si-Ti
Cr-Mn-Ti
Cr-Si—Mn—Ti
55
微合金化结构钢
65
CY-Ni-Mo
含有<0.40%Mo
+<2.0%Ni
75
Cr-V
含<2.0%Cr
85
氮化钢（渗碳钢）
56
Ni
66
Cr-Ni-Mo
含有<0.4%Mo+
〉2.0-<3.5%Ni
76
Cr-V
含>2.0%Cr
86
57
Cr-Ni
含<1.0%Cr
67
Cr-Ni-Mo
含〉35-<5.0%
Ni或〉0.4%Mo
77
Cr-Mo-V
87
58
Cr-Ni
含〉1.0-<1.5%Cr
68
Cr-Ni-V
Cr-Ni-W
Cr-Ni-V-W
78
88 ↑
非
热 除89以
稳 外的
89 定 高强可焊
钢 接结构钢
↓
59
Cr-Ni
含〉1.5-<2.0%Cr
69
Cr-Ni
57-58以外的
79
Cr-Mn-Mo
Cr-Mn-Mo-V
注：在表中的每一方框内，除表示“类别”的数字外，为该材料类别或主要合金组成。表中50-89方框中为合金结构钢。省略了00-49方框中其他钢的内容。

龙拓文摘——ea28b93565e21b5b4d2ed1a614345dcd.doc Page 4 of 4
