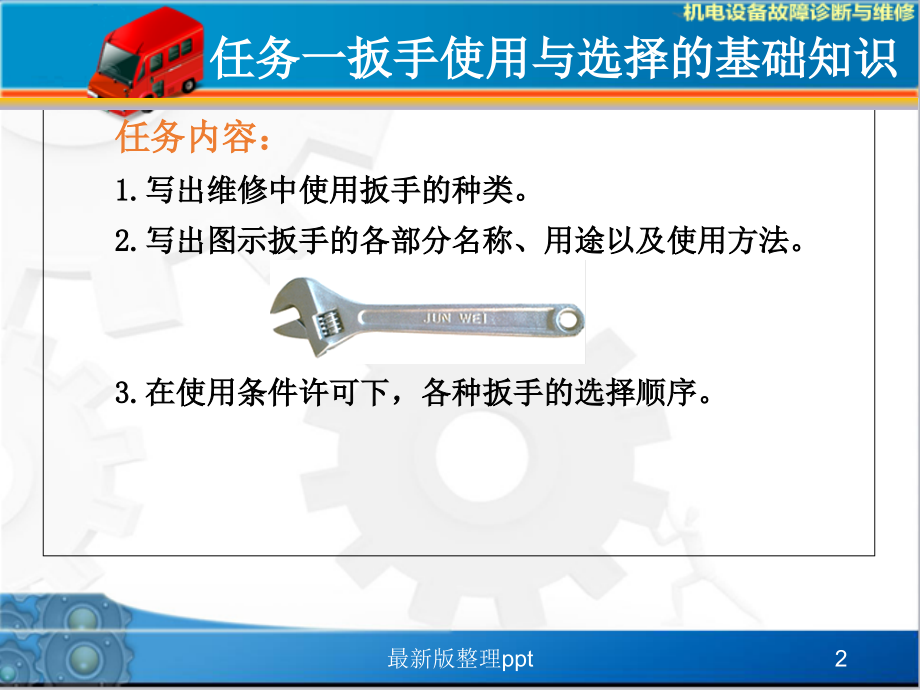

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,最新版整理ppt,*,任务一 扳手使用与选择的基础知识,1,最新版整理ppt,任务内容：,1.,写出维修中使用扳手的种类。,2.,写出图示扳手的各部分名称、用途以及使用方法。,3.,在使用条件许可下，各种扳手的选择顺序。,任务一扳手使用与选择的基础知识,2,最新版整理ppt,一、扳手的作用和工作原理,作用,：扳手用来扳动一定范围尺寸的螺栓、螺母，启闭阀类、杆类螺纹等。,工作原理,：,利用杠杆原理拧转螺栓、螺钉、螺母和其他螺纹紧固件的手工工具。扳手通常在柄部的一端或两端制有夹持螺栓或螺母开口或套孔。使用时沿螺纹旋转方向在柄部施加外力，就能拧转螺栓或螺母。,扳手通常用碳素结构钢或合金结构钢制造。,任务一扳手使用与选择的基础知识,3,最新版整理ppt,二、扳手类型,任务一扳手使用与选择的基础知识,4,最新版整理ppt,二、扳手类型,1,、呆扳手（又称开口扳手、固定扳手）,（,1,）一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。在扭矩较大时，可与手锤配合使用。常用的单头和双头两种。,任务一扳手使用与选择的基础知识,5,最新版整理ppt,（,2,）用途,1,）多用于拧紧或松动标准规格的螺栓和螺母。,2,）可以上下套入或横向插入，使用方便。,3,）不可以用来拧紧力矩较大的螺栓或螺母。,（,3,）使用要点,1,）开口扳手只能在一个有限的空间里扳动螺栓或螺母，在螺栓或螺母被扳动到极限位置后，再将扳手取出重复原先的过程。,2,）扳动扳手的方向应朝附钳口方向。,3,）使用开口扳手进行最后拧紧时，加在扳手上的力不能太大，否则会导致螺纹滑丝。,4,）扳手应完整的夹在螺栓上，增大接触面积。,5,）只能选用与螺栓或螺母对边距尺寸相同的扳手。,6,）如果扳手规格尺寸选大了，会损坏螺栓或螺母。,7,）错误使用扳手会使扳手或螺栓和螺母损坏。,开口扳手正确的使用方法如下图：,任务一扳手使用与选择的基础知识,6,最新版整理ppt,4.,开口扳手的选用,（,1,）目测螺栓头部平台的宽度，或用量具测量后根据宽度选用扳手尺寸。,（,2,）扳手的型号要恰当，与螺栓或螺母相适应。,（,3,）一般情况下，梅花扳手可以代替开口扳手。,呆扳手规格表,任务一扳手使用与选择的基础知识,7,最新版整理ppt,二、扳手类型,2,、梅花扳手：,两端具有带六角孔或十二角孔的工作端，通常用来拆装,螺母和螺栓的周围空间狭小，不能容纳普通扳手的场合。,梅花扳手只要转过,30,，就可改变扳动方向，所以在狭窄的地方工作较为方便。,任务一扳手使用与选择的基础知识,8,最新版整理ppt,1,）,.,梅花扳手的结构特点，,（,1,）梅花扳手的两端为套筒。套筒内孔是有两个正六边形相互同心错开,30,而成。,（,2,）使用时，扳手扳动,30,后，则可更换位置，适用于狭窄场合的操作。,（,3,）使用时，将螺栓或螺母的头部全部围住，不易脱落，安全可靠。,（,4,）与开口扳手相比，梅花扳手的力矩较大，但受空间的限制也较大。,（,5,）扳手手柄带有弯曲或角度，使用时可以为手指提供间隙，防止擦伤手指。,2,）,.,使用梅花扳手的注意事项,（,1,）不要使用带有损坏或有裂纹的梅花扳手，否则会伤害你。,（,2,）六边形的梅花扳手比,12,边形的梅花扳手更具有防滑性。,（,3,）梅花扳手的选用要与螺栓或螺母的尺寸相适应。,（,4,）要将螺栓或螺母套牢固后才能扳动用力，否则会损坏螺栓或螺母。,（,5,）不能用管子套在扳手上以增加扳手的长度来拧紧，这样会损坏扳手或螺栓和螺母。,任务一扳手使用与选择的基础知识,9,最新版整理ppt,3,、两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。,4,、活动扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。,活动扳手特点：相当于,2-6,种规格的呆扳手,任务一扳手使用与选择的基础知识,10,最新版整理ppt,规格表示：首尾全长,X,头部最大开口数值（单位：,mm,）,任务一扳手使用与选择的基础知识,11,最新版整理ppt,1,）,.,活动扳手的特点,（,1,）能在一定范围内任意调节扳手开口尺寸的大小。,（,2,）用来拆装开口尺寸限度内的螺栓、螺母，特别是不规则的螺栓或螺母。,（,3,）用来紧固力矩较大的螺栓或螺母。,（,4,）只能在开口紧固后才能开始使用。,2,）,.,使用方法及注意事项,（,1,）调节开口大小，让扳手钳口面紧贴在螺母或螺栓的面上。,（,2,）工作时用力朝扳手的副钳口方向，手握扳手的另一端，这样可以避免用力太大损坏扳手。,（,3,）手臂尽量垂直于扳手方向，,这样就比较省力了。,（,4,）使用扳手时，不能双手同时,扳动扳手，只能一只手用力使用，,且没有用力的一只手一定要有一,个支撑，脚步要按丁字形岔开站,稳，避免操作者用力过程中扳手,滑落摔倒而发生人伤事故。,任务一扳手使用与选择的基础知识,12,最新版整理ppt,5、“F”型扳手,F扳手因产品形状像英文字母F而得名，又称为F型扳手、阀门扳手、F型阀门扳手、F阀门扳手、阀门钩、阀门钩子、阀门钩扳手等。“F”型扳手是采油工人在生产实践中“发明”出来的，是由钢筋棍直接焊接而成的，主要应用于闸门的开关操作，是非常简单好用的专用工具。其规格通常 为前后力臂距 150mm，力臂杆长 100mm，总长是 600700mm。,图1-1-6“F“型扳手及及使用示意图,“F”型扳手使用时，应把两个力臂插入阀门手轮内，在确认卡好后，可用力开关操作，注意的是：在开压力较高的阀门时一定要按照进行操作，以防止丝杆打出伤人。,任务一扳手使用与选择的基础知识,13,最新版整理ppt,5,、“,F”,型扳手,使用注意,1,、首先应该与门轮卡牢，防止脱开。,2,、操作人应两脚分开且脚底站稳，两腿合理支撑，防止摔倒。,3,、操作人应两手握紧手柄，并且合理、均匀用力，防止用猛力或暴力。,4,、阀门扳手的手柄应与门轮在同一水平面，使得阀门扳手的力合理的用在门轮上，防止用力过大而损坏门轮。,任务一扳手使用与选择的基础知识,14,最新版整理ppt,6、,勾头扳手：又称月牙形扳手，俗称勾扳子，用于拧转厚度受限制的扁螺母等；专用于拆装车辆，机械设备上的圆螺母，卡槽分为长方形卡槽和圆形卡槽。,7、套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母。,任务一扳手使用与选择的基础知识,15,最新版整理ppt,7、套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用于拧转地位十分狭小或凹陷很深处的螺栓或螺母。,套筒扳手是用盒装的,小型套筒扳手20件一盒,有4,4.5,5,5.5,6,6.5,7,8,10,11,12,13,14,17,19 加附件,普通套筒扳手32件一盒,有8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,26,27,28,30,32.加附件,任务一扳手使用与选择的基础知识,16,最新版整理ppt,8、内六角扳手,：成,L,形的六角棒状扳手，专用于拧转内六角螺钉。内六角扳手的型号是按照六方的对边尺寸来说的，螺栓的尺寸有国家标准。,内六角扳手优点,它很简单而且轻巧。,内六角螺丝与扳手之间有六个接触面，受力充分且不容易损坏。,可以用来拧深孔中螺丝。,扳手的直径和长度决定了它的扭转力。,可以用来拧非常小的螺丝。,容易制造，成本低廉。,扳手的两端都可以使用。,任务一扳手使用与选择的基础知识,17,最新版整理ppt,9、管钳,管钳是用来转动金属管或其他圆柱形工件的，是管路安装和修理的常用工具。管钳的结构和使用方法如图1-1-1 所示。,(b)管钳使用图,图1-1-1管钳及使用示意图,管钳规格是指管钳合口时整体长度，如人们常说的：“24in、36in、48in”就是指的管钳长度,任务一扳手使用与选择的基础知识,18,最新版整理ppt,常用的管钳规格如表 所列。,常用管钳技术规范,管钳使用注意事项：,（,1,）要选择合适的规格；,（,2,）钳头开口要等于工件的直径；,（,3,）钳头要卡紧工件后再用力扳，防止打滑伤人；,（,4,）用加力杆时长度要适当，不能用力过猛或超过管钳允许强度；,（,5,）管钳牙和调节环要保持清洁。,任务一扳手使用与选择的基础知识,19,最新版整理ppt,10、,扭矩扳手,1）扭矩扳手,的种类,扭矩扳手按所使用的动力源，一般分为手动、电动、气动和液压四大类：手动基本上指手动扳手；气动是以压缩空气为动力的；电动是指交、直流电都可以作为电源的；液压类的与气动类似，但液压源是由液压油提供。,按工作原理分类，扭矩扳手可分为指示式和预置式两大类，指示式可细分为数显式和指针式，预置式可细分为机械预置式、机械定值式和螺丝刀等。,任务一扳手使用与选择的基础知识,20,最新版整理ppt,指示式,简易指针式,任务一扳手使用与选择的基础知识,指针表盘式,21,最新版整理ppt,电子数显式,任务一扳手使用与选择的基础知识,预置式,刻度可调式,22,最新版整理ppt,预置式扭力扳手具有预设扭矩数值和声响装置。使用时，首先设定好一个需要的扭矩值上限，当施加的扭矩达到设定值时，扳手会发出“卡塔”声响或者扳手连接处折弯一点角度，这就代表已经紧固不要再加力了，提示完成工作。解除作用力后，扳手各相关零件能自动复位。,2,）、预置式,任务一扳手使用与选择的基础知识,23,最新版整理ppt,（,1,）设定所需的扭矩值，并将锁紧装置推至,lock,位置。,（,2,）请从小值往大值方向调整扭矩，若超过设定值，请往回 调至低于设定扭矩值后再调。,（,3,）请勿直接从最大值调至最小值。,（,4,）检查扭矩扳手驱动头是否适合，或选用合适的转接头。,（,5,）施力前需确定扳手与被施力的物体确实结合。,（,6,）施力位置为握把正中心。,（,7,）施力应平稳缓慢，听到“喀哒”声后，即停止施力。,（,8,）使用后需将设定值转回最小刻度。,（,9,）使用大扭矩扳手时，操作者需注意身体重心。,3,）、如何使用扭力扳手,任务一扳手使用与选择的基础知识,24,最新版整理ppt,（,1,）使用完扭矩扳手后须将扭矩值调整至最小值。,（,2,）在使用扭矩扳手之前请先作“预加负荷”。,（,3,）请勿使扭矩扳手“过负载”。,（,4,）请勿将扭矩扳手当作其他工具使用。,（,5,）请保持扭矩扳手清洁与完整。,（,6,）请定期校验扭矩扳手。,（,7,）螺丝拆卸扭矩值约为锁紧扭矩值的,1.5,倍。,4,）、如何使用及维护保养扭矩扳手,任务一扳手使用与选择的基础知识,25,最新版整理ppt,使用时应根据螺钉、螺母的形状、规格及工作条件选用规格相适应的扳手去操作。应注意以下的安全操作事项：,1,、呆扳手,(,开口扳手,),、套筒扳手、梅花扳手和内六角扳手等称为专用扳手。,它的特点是单头的只能旋拧一种尺寸的螺钉头或螺母，双头的也只可旋拧两种尺寸的螺钉头或螺母；,呆扳手使用时应使扳手开口与被旋拧件配合好后再用力，如接触不好时就用力容易滑脱，使作业者身体失衡；,套筒扳手在使用时也需接触好后再用力，发现梅花套筒及扳手柄变形或有裂纹时，应停止使用，要注意随时清除套筒内的尘垢和油污；,内六角扳手使用时要注意选择合适的规格、型号，以防滑脱伤手。,三、扳手使用注意事项,任务一扳手使用与选择的基础知识,26,最新版整理ppt,2,、由扳手体、固定钳口、活动钳口及蜗杆等组成活扳手是通用扳手。,它的开口尺寸可在一定的范围内调节，所以在开口尺寸范围内的螺钉、螺母一般都可以使用。但也不可用大尺寸的扳手去旋紧尺寸较小的螺钉，这样会因扭矩过大而使螺钉折断；,应按螺钉六方头或螺母六方的对边尺寸调整开口，间隙不要过大，否则将会损坏螺钉头或螺母，并且容易滑脱，造成伤害事故；,应让固定钳口受主要作用力，要将扳手柄向作业者方向拉紧，不要向前推，扳手手柄不可以任意接长，不应将扳手当锤击工具使用。,任务一扳手使用与选择的基础知识,27,最新版整理ppt,3,、电动扳手的使用和操作注意事项,确认现场所接电源与电动扳手铭牌是否相符。是否接有漏电保护器。,根据螺帽大小选择匹配的套筒，并妥善安装。,在送电前确认电动扳手上开关断开状态，否则插头插入电源插座时电动扳手将出其不意地立刻转动，从而可能招致人员伤害危险。,若作业场所在远离电源的地点，需延伸线缆时，应使用容量足够，安装合格的延伸线缆。延伸线缆如通过人行过道应做好防止线缆被碾压损坏的措施。,使用时发现电动机碳火花异常时，应立即停止工作，进行检查处理，排除故障。此外碳刷必须保持清洁干净。,任务一扳手使用与选择的基础知识,28,最新版整理ppt,4,、扭力扳手的注意事项,使用中请勿强烈冲击；,绝对不能当榔头使用，敲击工件；,扳手报警后请勿继续施力；,使用前请检查扳手上的箭头是否同施力方向一致，如果不一致请将扳手头旋转,180,度重新安装；,请勿自行拆卸扳手各部件，以免破坏精度影响使用；,预置式扭力扳手，使用完后，应把扭力值调至零位放置，以保持扳手精度，延长使用寿命；,任务一扳手使用与选择的基础知识,29,最新版整理ppt,根据被紧固的紧固件的特点选用相应的扳手。,选择顺序：套筒扳手 梅花扳手 开口扳手 活动扳手,1,、全套内六角扳手中最小规格为,3,，,其对应关系为,S3=M4,、,S4=M5,、,S5=M6,、,S6=M8,、,S8=M10,、,S10=M12,、,S12=M14-M16,、,S14=M18-M20,、,S17=M22-M24,、,S19=M27-M30,、,S24=M36,、,S27=M42,。,2,、常用的开口扳手规格 对应螺纹规格,M4=7,、,M5=8,、,M6=10,、,M8=14,、,M10=17,、,M12=19,、,M14=22,M16=24,、,M18=27,、,M20=30,、,M22=32,、,M24=36,、,M27=41,M30=46,、,M36=55,、,M42=65,四、扳手选择,任务一扳手使用与选择的基础知识,30,最新版整理ppt,2,、螺栓拧紧力矩表,任务一扳手使用与选择的基础知识,31,最新版整理ppt,任务一扳手使用与选择的基础知识,32,最新版整理ppt,任务一扳手使用与选择的基础知识,33,最新版整理ppt,谢谢！,34,最新版整理ppt,
