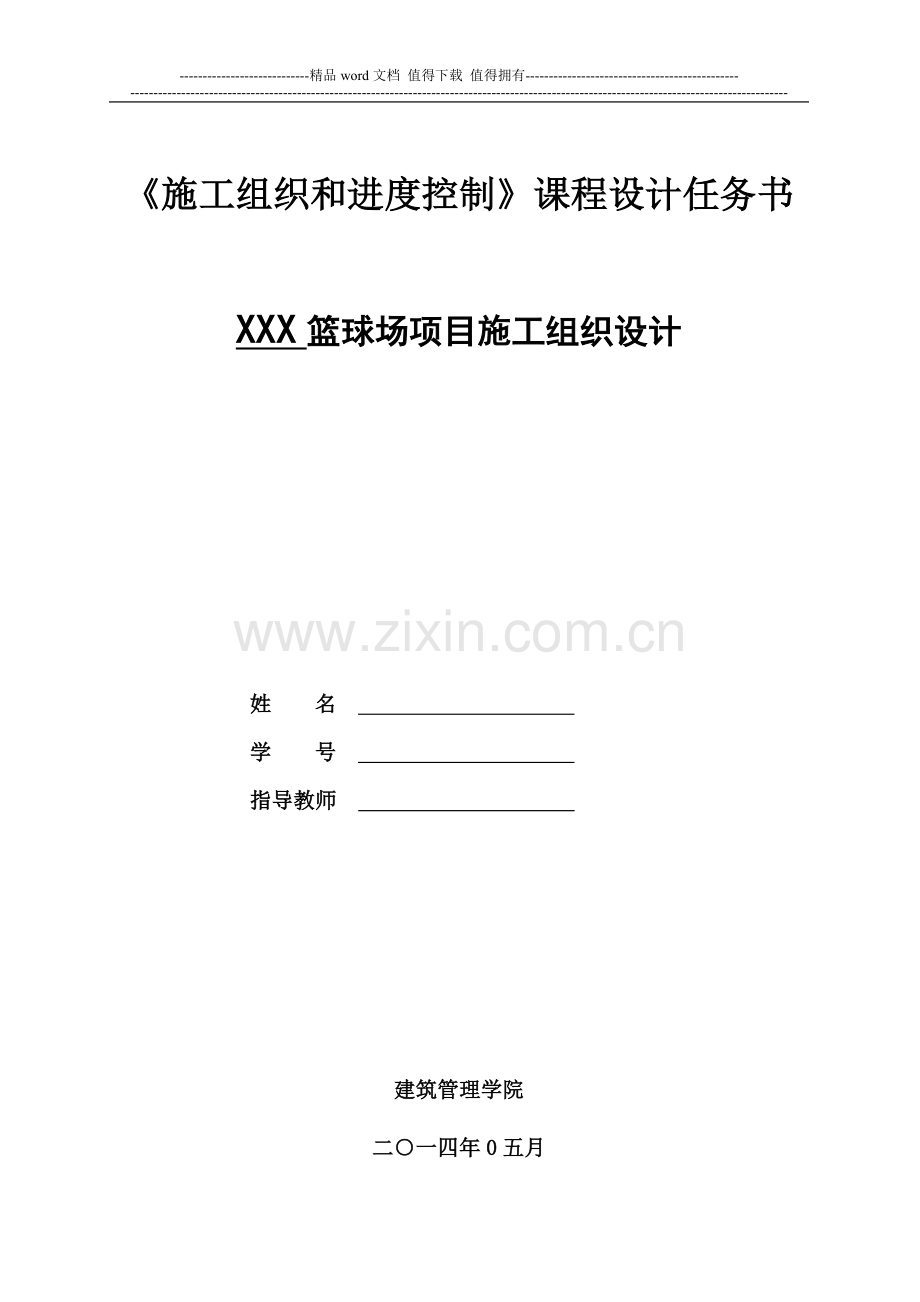

《施工组织和进度控制》课程设计任务书

XXX篮球场项目施工组织设计

姓 名
学 号
指导教师

建筑管理学院
二○一四年0五月

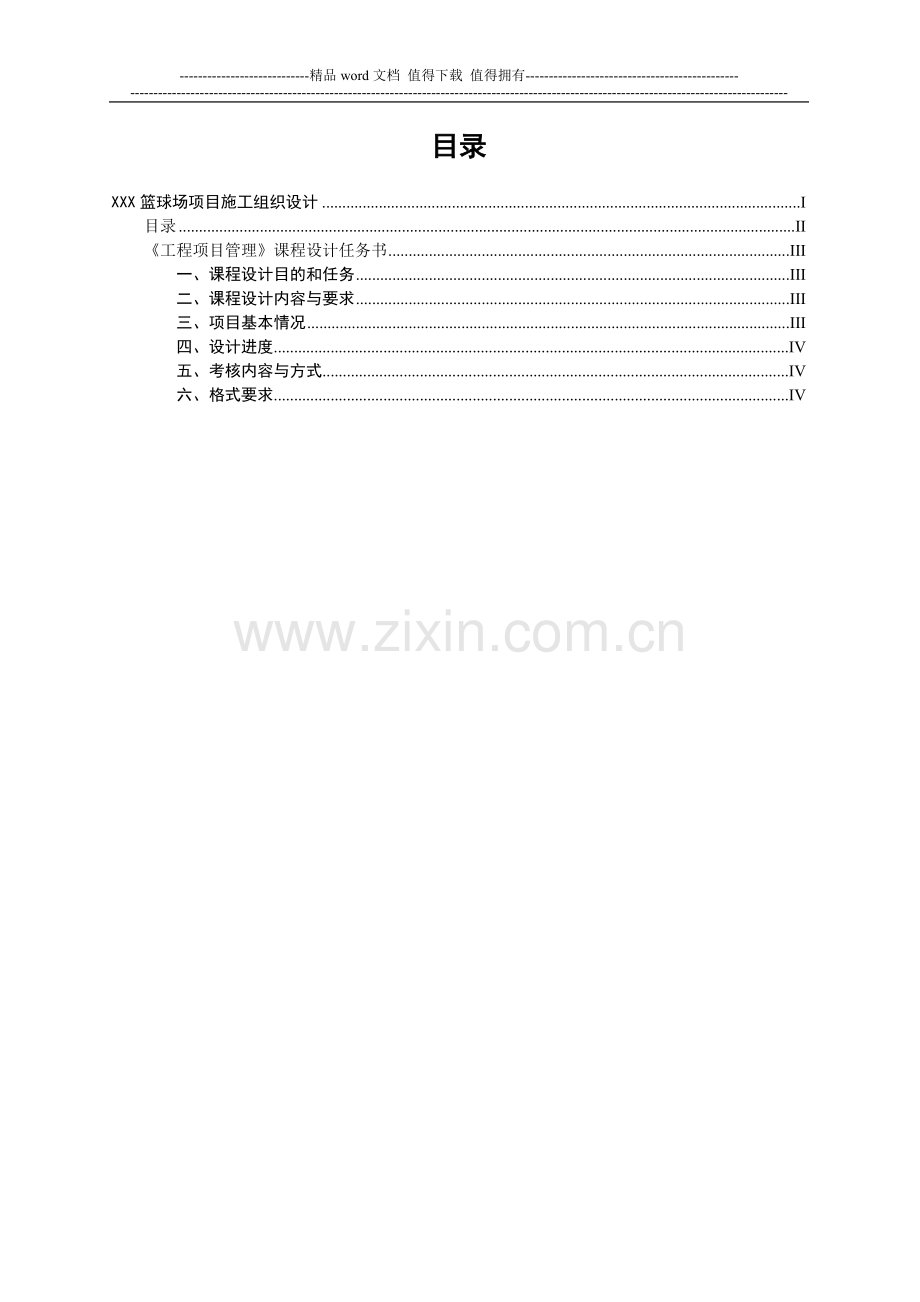

目录
XXX篮球场项目施工组织设计 I
目录 II
《工程项目管理》课程设计任务书 III
一、课程设计目的和任务 III
二、课程设计内容与要求 III
三、项目基本情况 III
四、设计进度 IV
五、考核内容与方式 IV
六、格式要求 IV

《施工组织和进度控制》课程设计任务书
一、课程设计目的和任务
课程设计是对学生进行基本理论、专业知识和基本技能的综合训练，是培养学生独立工作能力的重要教学环节。掌握单位工程施工组织设计编写的过程、内容和方法，提高学生应用专业知识解决实际问题的能力。为以后参加现场施工及其管理打下基础。
本课程设计的任务为：从施工项目管理方角度编制一份单位工程施工组织设计。
二、课程设计内容与要求
按照04年《施工组织设计规范》中单位工程施工组织设计的内容编制。
0 编制依据
1 工程概况
2 施工部署
3 施工进度计划（2014年7月1日-2014年8月30日）
4 施工准备与资源配置计划
5 主要施工方案
6 施工现场平面布置
三、项目基本情况
一）工程概况
本工程包括校区内新修4个篮球场及其附属的照明、排水设施、围栏和路肩、人行通道等。其中篮球场2400平米。
二）EPDM地面篮球场施工方案及技术措施
1,地基层
球场地进行定位放样及标高测量后,计算挖深土方深度及立方数,并根据开挖土方的深度和方量,确定使用人工或者机械来施工,确定使用推土机还是装载机施工.在开始施工前,需计划开挖路线,开挖顺序,堆土区域,运土车辆的行车路线。
工程机械使用时,必须有专人来指挥,确保不发生机械伤人的事故.
不管是人工还是机械开挖,特别是装载车辆运土的时候,都有很大的灰尘,所以要注意经常洒水,防止土方起尘,避免伤害人体健康.因为工地离办公楼,住宅楼很近,应多注意防尘,不要因为灰尘而影响职工工作、休息。
对于工程施工散落在园内的泥土,必须及时清理,保持清洁。
土方开挖时,要严格控制开挖的深度,避免因超挖而带来的回填.超挖对基础造成了不必要扰动,也对基础的处理不利。
(1)原基础改造挖土方:
整个场地进行定位,标高测量后,计算挖深土方厚度及平方数,开始施工,此工序包括清除表土，开挖土方,余土外运,整平埸地,夯实素土.
(2)平整,压实场地:
施工测量人员，测出中线高程及横向坡度，用刮平机整平到规定高程，控制土层的含水量在最佳含水量的2％之内进行碾压。
压路机辗压吨重宜采用8-12t,方向沿纵向路中辗压,行车速度25-30m/min,重叠辗压平整坚实为止,一般碾压5至8遍。
压路机碾压路基时按下列程序进行：
a、碾压前对填土层的松铺厚度、平整度和含水量进行检查，符合要求后方可进行碾压。
b、根据现场压实试验提供的松铺厚度和控制压实遍数进行压实控制。
c、路基填土压实时，采用18-21T光轮压路机或振动压路进行碾压；采用振动压路机碾压时，第一遍不振动静压，然后先慢，后快，由弱振至强振。
d、各种压路机的碾压行驶速度开始时用慢速，最大时速不超过4km/h；碾压时直线段由两边向中间，小半径曲线段由内侧向外侧，纵向进退式进行；横向接头对振动压路机重迭50cm，对三轮压路机重迭后轮宽的l/2，前后相联两区段纵向重迭1米；做到无漏压、无死角，确保碾压均匀。使用夯锤压实时，首遍各夯位应紧靠，如有间隙应不大于15CM。次遍夯位应压在首遍夯位的缝隙上。如此连续夯实，直到达到规定的压实度。
2、碎石垫层
素土基层报验合格后及时按图纸设计要求，采用碎石作垫层。测量员放好垫层边线，按设计要求控制垫层的长宽和厚度。厚度为10cm，要求垫层平整并夯实。
3,沥青混凝土层
(1) 沥青混合料的拌制
沥青混合料的拌制在场内采用拌和机械拌制.拌制程序为集料掺配,加热烘干,称量,然后同称量后的热沥青在一起拌和,形成沥青拌和料。
沥青混合料的拌制需在一定温度下进行,拌和温度一般控制在150℃-170℃,具体温度根据沥青和混合料的类型确定.沥青与混合料在拌和前须经检验合格,拌和好的沥青混合料应均匀,无白花料,无离析,无结团结块,无沥青过热发焦等现象。
(2) 运输
沥青混合料采用翻斗车运输到摊铺地点.混合料送到摊铺地点的温度应符合规范规定的要求.为防止沥青与车厢的粘结,车厢底板上应涂薄层掺水柴油(油:水为1:3)。
(3) 摊铺
基层准备:基层必须平整,坚实,干燥,标高和横坡符合要求.对基层缺陷用沥青碎石材料填补。
沥青混合料摊铺:在球场两侧距路面边沿30cm-50cm处,测放每10m(曲线上为每5m)一个钎或测墩,用水准仪按球场设计纵坡及横坡计算各测点高程,根据施工余量下返测设高程,在测钎或测墩上挂上钢丝绳,用倒链紧固至钢丝绳无下垂挠度。
用摊铺机按松铺厚度以4—6m/min的速度,匀速,连续地进行摊铺作业,并每隔5—10m对摊铺厚度进行检测.发现问题及时调整摊铺机熨平板高度后再前进。
(4) 压实
当摊铺前进30-60m后,量测摊铺面沥青混合料温度为110℃-120℃时,开始上双轮光滚压路机进行碾压.在路幅宽度内应由边到中,由低到高的顺序进行碾压.重叠轮宽1/2以上.静压一遍后,在同一横断面选点测定压实度.复压时采用振动压路机压实3-4遍,每遍压实后均测定压实度,直至设计要求的压实度.然后再以双轮光滚压路机进行终压赶光1-2遍.
（5）摊铺沥青时预埋好围网网架的铁制预埋件。
4,EPDM弹性橡胶面层
在沥青混凝土基础表面涂刷一层(1.5mm)粘结剂,其作用:
填补平整沥青表层.
提高沥青混凝土表面的软化点,防止日晒高温下发生软化现象.
提高沥青混凝土层同EPDM特制橡胶颗粒层的粘合力.
5,EPDM橡胶面层部分
材 料:彩色EPDM橡胶颗粒:具有高弹性,耐晒,耐磨,耐老化,防霉,防滑,不褪色等性能
施工工艺:
a.按配方要求,将各组份定量送到施工现场。
b.搅拌:先放入甲,乙组份搅拌3分钟,加入催化剂搅拌2分钟,均匀后将料倒入摊铺区域内。
c.用铝合金刮板将胶料刮平,保证各部位厚度符合设计要求.
d.修边:用油灰刀将边部接缝接好。
6,画线部份
a. 材料:弹性丙烯酸聚氨酯画线漆.
材料特点:耐磨,不变色,附着力强.
b. 用鉴定过的钢尺,经纬仪放设点位线,各点位数据参照体育工艺的要求,内控相对误差为±0—±1/10000.
c. 按点位线及色别喷漆。
四、设计进度
17周结束之前完成，
五、考核内容与方式
成绩划分成五档：优秀、良好、中等、及格、不及格。
设计成果的检查，着重检查横道图和设计说明书的完整性和正确性。成绩的评定要按课程的目的要求而定，突出学生独立解决工程实际问题的能力和创新性。平时成绩占30%，设计成果占70%。
六、格式要求
按重庆大学课程设计标准格式撰写
0、编制依据
序号
文件名称
编 号

1、工程建设概况
1.1 工程建设概况一览表
工程名称

工程地址

工程类别

占地总面积

建设单位

勘察单位

设计单位

监理单位

质量监督部门

总包单位

质量要求

承包范围

合同工期

主要分包单位

总投资额

分包工程

工程主要功能或用途

1.2 工程建设概况描述

2 施工部署
2.1 项目管理组织
1) 项目管理组织机构图

2） 项目管理人员及职责权限
序号
岗位名称
姓名
职称
职责和权限

领
导
层
项目经理

管
理
层
技
术
部

钢筋工程师

混凝土工程师

试验员

测量员

资料员

2.2 项目管理目标
项目管理目标一览表
项目管理目标名称
目 标 值
项目施工成本

工 期

质量目标

安全目标

2.3 各项资源供应方式
劳务资源安排一览表
施工项目
名称
专业施工队
名称
资质
要求
开始施工
时间
建设工期
责任人

工程用大宗物资供应安排一览表
物资名称
采购单位
采购地点
要求进场时间
责任人

大型机械设备采购供应安排一览表
机械设备名称
提供方式
要求进场时间
计划出场
时间
责任人

施工工具采购供应安排一览表
施工工具名称
估计数量
提供方式
要求进场时间
计划出场
时间
责任人

2.4 施工流水段的划分及施工工艺流程
1）施工方向

2）施工工艺流程

2.5 工程施工重点和难点分析
1）组织管理重点分析及应对措施
序号
组织管理重点
具体分析
应对措施
责任人

3、施工进度计划

进度说明：

4、施工准备与资源配置计划
4.1 施工准备计划
1）技术准备
（1）技术依据表
序号
文件名称
文件编号
配备数量
持有人

(2)施工方案编制计划表
序号
施工方案名称
负责人
完成时间

(3)施工试验检验计划表
序号
工程部位
检验项目
单位
检验频率
检验时间
责任人

2）现场准备
施工设施准备计划
序号
设施名称
种类
数量（或面积）
规模（或可存储量）
设施构造
完成时间
责任人

3）资金准备
资金使用准备计划
分项工程名称
工作量
工期安排
需要资金
资金到位时间

4.2 各项资源配置计划
1）劳动力配置计划
劳动力配置计划表
序号
专业工种
劳动量（工日）
需要量计划（工日）
责任人
年
年
1
2
3
4
…

1
2
3
4
…

2）原材料需要量计划
原材料需要量计划
序号
材料名称
规格
需要量
需要时间
责任人
单位
数量
×月
×月
×月
1
2
3
1
2
3
1
2
3

3）成品、半成品需要量计划
序号
成品、半成品名称
规格
需要量
需要时间
责任人
单位
数量
×月
×月
×月
1
2
3
1
2
3
1
2
3

5）施工工具需要量计划
序号
施工工具名称
需用量
进场日期
出场日期
责任人

6）施工机械、设备需要量计划
序号
施工机具名称
需要量
(台)
使用时间
责任人

7）测量设备需用量计划
序号
测量设备名称
数量
保管人

5、主要施工方案

6、施工现场平面布置
