焚烧炉、固化炉管道及支架制作方案

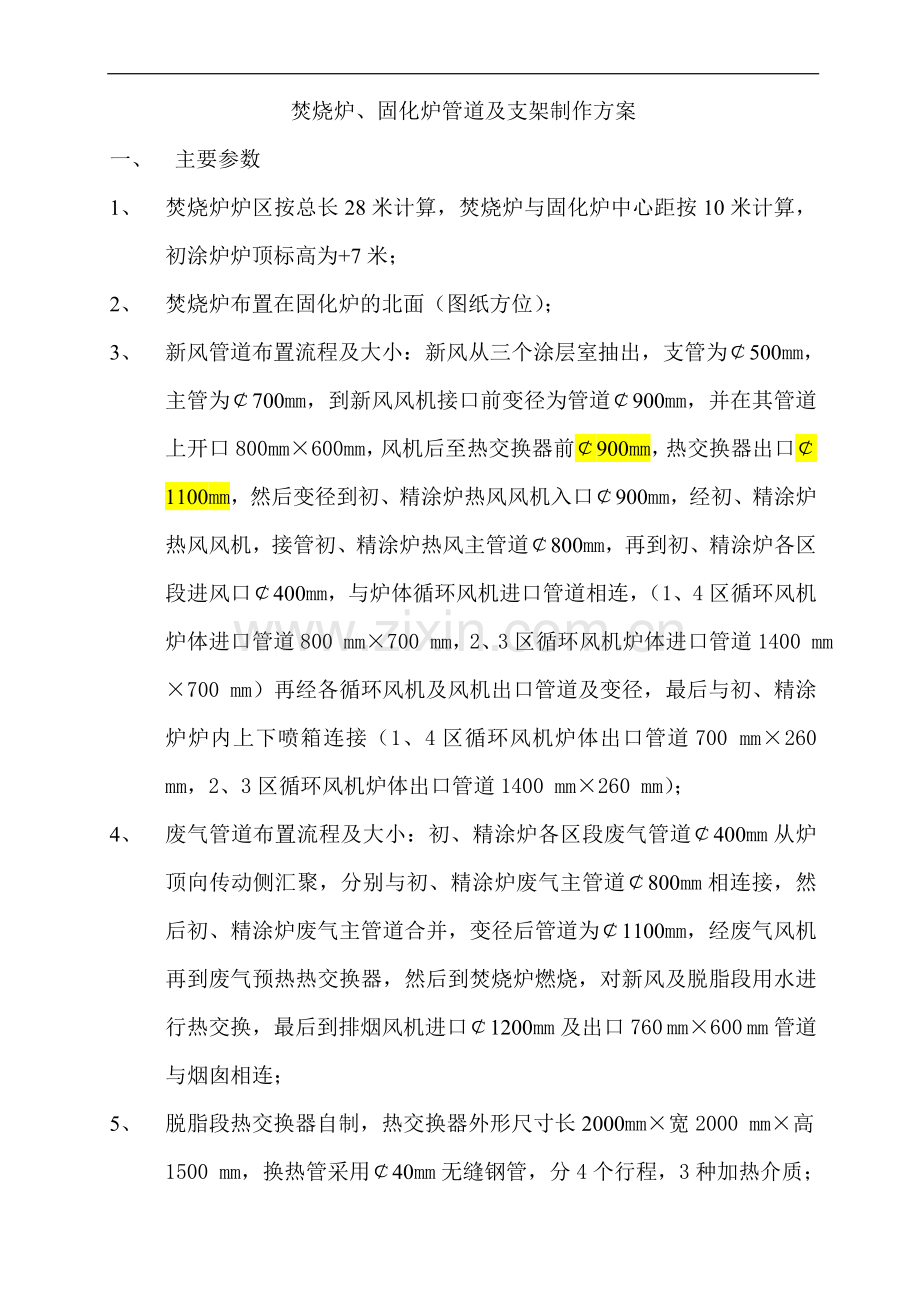

一、 主要参数
1、 焚烧炉炉区按总长28米计算，焚烧炉与固化炉中心距按10米计算，初涂炉炉顶标高为+7米；
2、 焚烧炉布置在固化炉的北面（图纸方位）；
3、 新风管道布置流程及大小：新风从三个涂层室抽出，支管为￠500mm，主管为￠700mm，到新风风机接口前变径为管道￠900mm，并在其管道上开口800 mm×600 mm，风机后至热交换器前￠900mm，热交换器出口￠1100mm，然后变径到初、精涂炉热风风机入口￠900mm，经初、精涂炉热风风机，接管初、精涂炉热风主管道￠800mm，再到初、精涂炉各区段进风口￠400mm，与炉体循环风机进口管道相连，（1、4区循环风机炉体进口管道800 mm×700 mm，2、3区循环风机炉体进口管道1400 mm×700 mm）再经各循环风机及风机出口管道及变径，最后与初、精涂炉炉内上下喷箱连接（1、4区循环风机炉体出口管道700 mm×260 mm，2、3区循环风机炉体出口管道1400 mm×260 mm）；
4、 废气管道布置流程及大小：初、精涂炉各区段废气管道￠400mm从炉顶向传动侧汇聚，分别与初、精涂炉废气主管道￠800mm相连接，然后初、精涂炉废气主管道合并，变径后管道为￠1100mm，经废气风机再到废气预热热交换器，然后到焚烧炉燃烧，对新风及脱脂段用水进行热交换，最后到排烟风机进口￠1200mm及出口760 mm×600 mm管道与烟囱相连；
5、 脱脂段热交换器自制，热交换器外形尺寸长2000mm×宽2000 mm×高1500 mm，换热管采用￠40mm无缝钢管，分4个行程，3种加热介质；
6、 焚烧炉烟囱高度按20米计算，烟囱直径￠850mm，采用6mm钢板板制作；
7、 管道支架采用方钢100×50×3制做,按间距6米计算
8、 管道保温层厚度按100 mm计算，保温纤维要求耐温600℃。
9、 弯头及手动调节翻板阀制作数量：碳钢￠700mm 1个（碳钢），弯头￠400mm8个，手动调节翻板阀￠400mm8个弯头，￠850mm1个，弯头￠950mm1个。
二、 主要材料计算

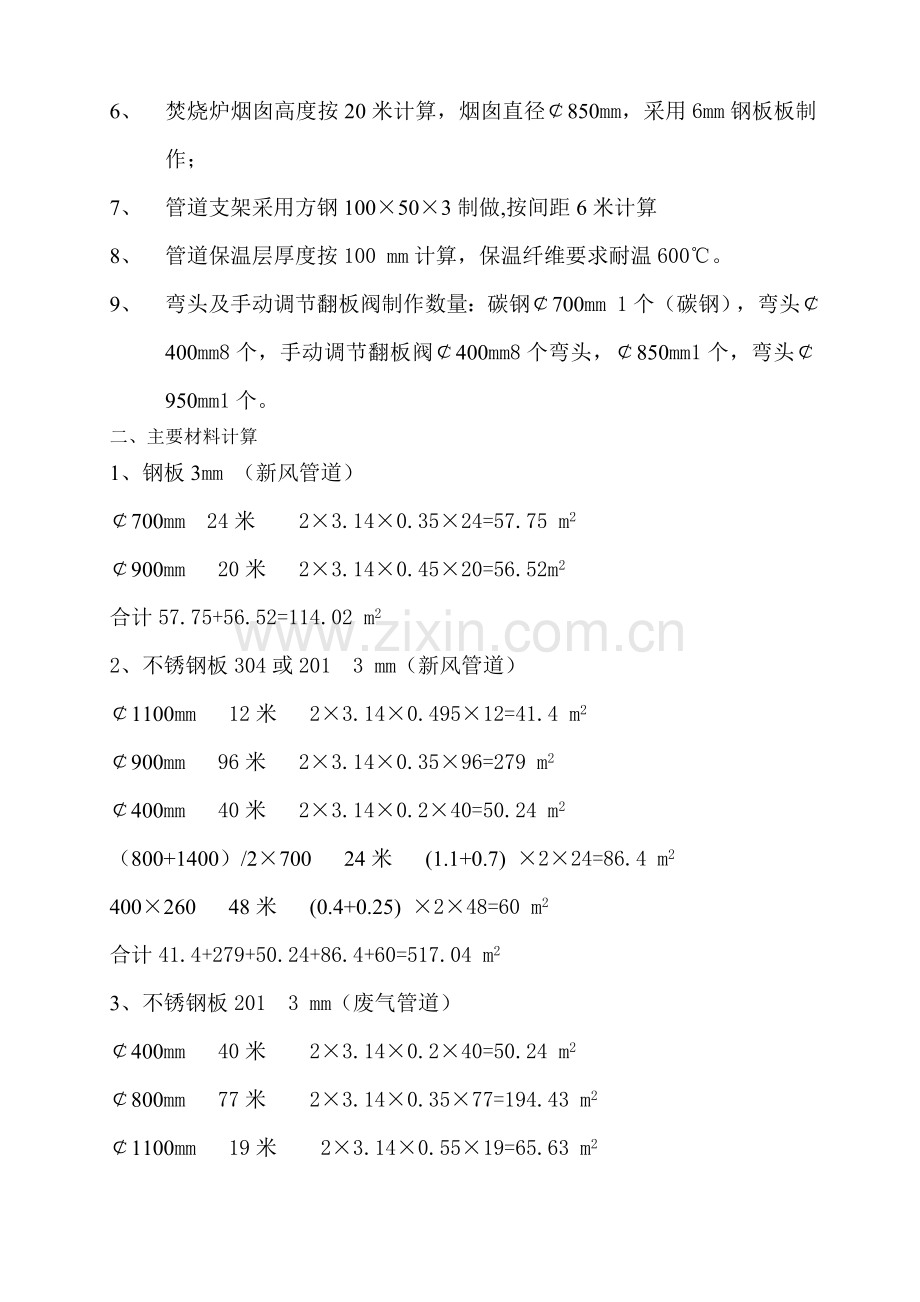

1、钢板3mm （新风管道）
￠700mm 24米 2×3.14×0.35×24=57.75 m2
￠900mm 20米 2×3.14×0.45×20=56.52m2
合计57.75+56.52=114.02 m2
2、不锈钢板304或201 3 mm（新风管道）
￠1100mm 12米 2×3.14×0.495×12=41.4 m2
￠900mm 96米 2×3.14×0.35×96=279 m2
￠400mm 40米 2×3.14×0.2×40=50.24 m2
（800+1400）/2×700 24米 (1.1+0.7) ×2×24=86.4 m2
400×260 48米 (0.4+0.25) ×2×48=60 m2
合计41.4+279+50.24+86.4+60=517.04 m2
3、不锈钢板201 3 mm（废气管道）
￠400mm 40米 2×3.14×0.2×40=50.24 m2
￠800mm 77米 2×3.14×0.35×77=194.43 m2
￠1100mm 19米 2×3.14×0.55×19=65.63 m2
合计50.24+194.43+65.63= 310.3m2
4、脱脂热交换器
钢板3mm 2×2×2+2×1.5×2=14 m2
无缝钢管￠40mm 7×7×12×2=1128 M
5、钢板6mm(焚烧炉烟囱)
￠850mm 20米 2×3.14×0.425×20=53.38 m2
6、管道支架
方钢100*50*3 77/6×4×2(固化炉新风、废气主管)+8×2（固化炉新风支管）+8×3（固化炉废气支管）+20/6×4×2（新风管道出口）+12/6×5×2（新风主管￠850mm）+19/6×5×2（废气主管￠850mm）=222 M
扁铁50*4 总计约100M
7、保温材料
保温镀锌板0.3 mm 2×3.14×0.575×12+2×3.14×0.45×193+2×3.14×0.3×80+(0.9+0.9)×2×24+2×3.14×0.525×19=888.4 m2
8、保温纤维(耐温600℃) 3.14×（0.5752-0.4952）×12+3.14×（0.452-0.352）×193+3.14×（0.32-0.22）×80+(0.9×0.9-0.7×0.7)×24+3.14×（0.5252-0.4252）×19=89.44 m3
9、铆钉 若干
三、主要材料统计表
序号
材料名称
规 格
数 量
单 价
总 价（元）
备 注
1
钢板
3mm
114.02 m2
3900元/吨
10390
新风管道
2
不锈钢板201
3 mm
517.04 m2
13000元/吨
159299
新风管道
3
不锈钢板201
3 mm
310.3m2
13000元/吨
95604
废气管道
4
钢板
3 mm
14 m2
3600元/吨
1180
脱脂热交换器
5
无缝钢管
￠40mm
1128 M
4500元/吨
18027
脱脂热交换器
6
钢板
6mm
53.38 m2
3900元/吨
9743
焚烧炉烟囱
7
方钢
100×50×3
222 M
4500元/吨
7013
管道支架
8
扁铁
50×4
100M
3900元/吨
565
管道固定
9
保温镀锌板
0.3 mm
888.4 m2
6500元/吨
13513
管道保温
10
保温纤维
耐温600℃
89.44 m3

管道保温
11
铆钉

若干

管道保温
合计

315334
