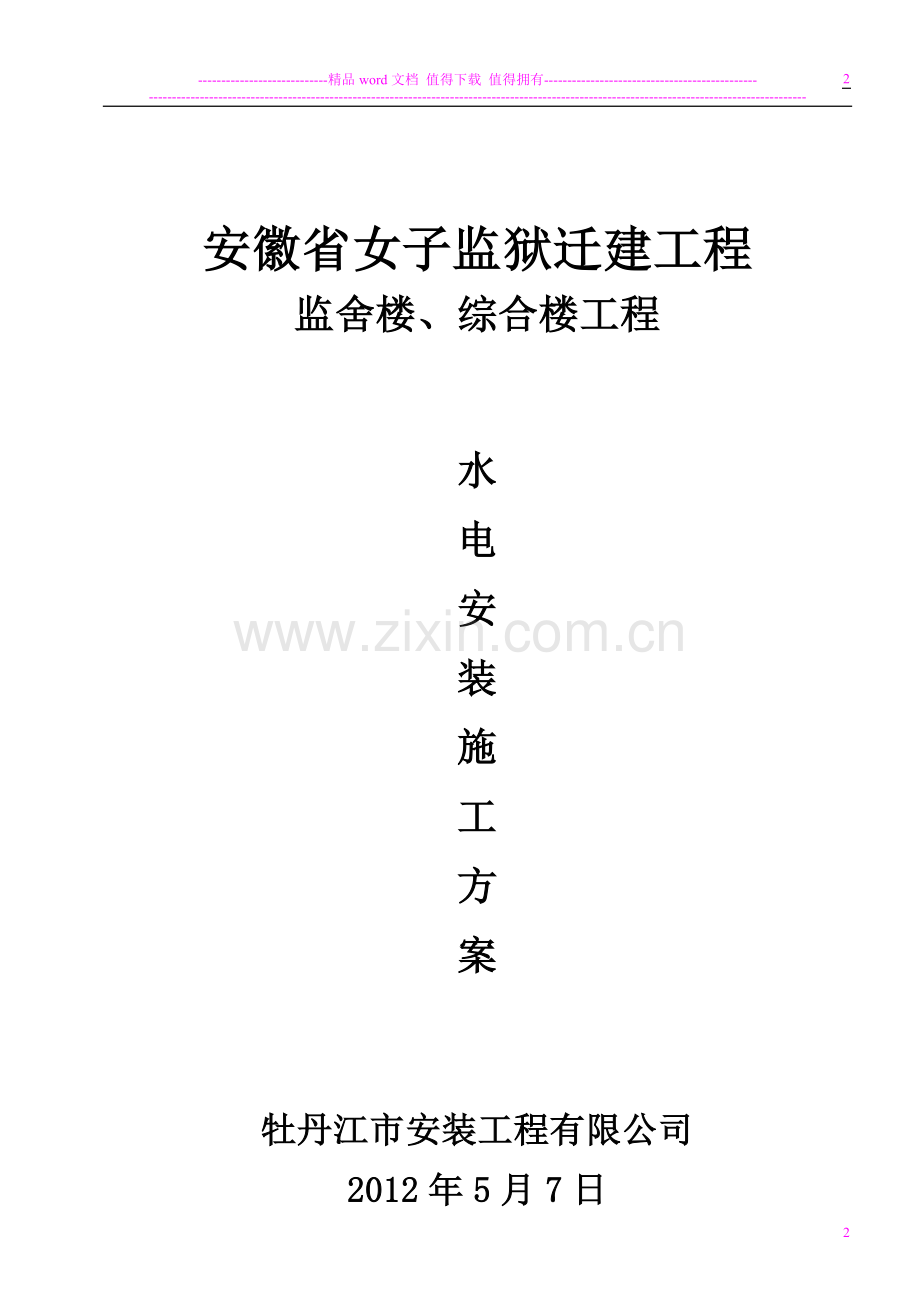

41-精品word文档 值得下载 值得拥有-精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】安徽省女子监狱迁建工程监舍楼、综合楼工程水电安装施工方案牡丹江市安装工程有限公司2012年5月7日施工组织设计（方案）报审表工程名称：安徽省女子监狱迁建工程监舍楼、综合楼工程致：合肥工大建设监理有限责任公司 （监理单位）我方已根据施工合同的有关规定完成了 水电工程专项施工方案 工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：水电工程专项施工方案承包单位（章） 项 目 经 理 日 期 专业监理工程师审查意见：专业监理工程师 日 期 总监理工程师审核意见：项目监理机构 总监理工程师 日 期 专项施工方案会签一览表编号：工程名称安徽省女子监狱迁建工程监舍楼、综合楼工程方案名称水电工程专项施工方案编 制审核安 全 科技术质量科审 批目 录一、工程概况6二、施工部署72.2、施工组织体系72.3、施工安排和进度控制102.4、物资保障和运输112.5、质量目标和质量控制11三、给排水施工方案123.1、给排水编制依据123.2、给排水工程123.3、管材与接口133.4设备管道安装与固定133.6、其它143.7、消火栓系统说明15四、强电方案164.1、强电编制依据164.2涉及范围17五、电气消防方案185.1、电气消防编制依据185.2工程概述185.3、该厂房的电气消防采用集中方式，消防控制室位置待定，195.7电缆桥架安装205.8配管：205.9、管内穿线215.10、电缆敷设及电缆头制安215.11、电气设备安装：225.12电动机检查接线。235.14、灯具、开关、插座等照明器具安装235.15防雷及接地安装245.16室内消火栓256.2通风系统安装276.3286.17. 设备安装296.19防腐296.21. 其它30七、技术质量要求307.1、设备、材料采购保管307.2、预留孔洞及预埋套管307.3、管道竖井内支架预埋铁的预埋，支架制作及安装。317.4、竖井管道的固定317.7、塑料复合管的安装327.12、技术质量措施327.25、安全措施34八、质量保证措施348.1、质量目标合格工程。34九、工期保证措施35十、安全技术措施35十一、劳动力需要量计划及工机具设备需要量计划37十二、安全技术措施3812.5、施工班组班前要进行安全讲话。3812.6、特种作业持证上岗。38一、 工程概况安徽省女子监狱迁建工程监舍楼及综合楼工程, 四栋5层框架结构,总高22.2米，综合楼三层，框架结构，总高14.1米，每栋单体建筑面积6619.6 m2，综合楼4570.9 m2。总建筑面积31049.3 m2,工程地点位于合肥市长丰县双墩镇洪塘村,该工程计划总工期360日历天，由于该工程的安装工程牵涉安装专业较多,因此我单位将专门成立安装项目部以备在安全、保质、保量、合同工期内完成安装任务。安徽省女子监狱迁建工程监舍楼及综合楼安装工程（简称本工程）包括给排水、壁垒及接地安装、弱电、通风。1.1、每栋楼给水和消防用水由城市自来水管网供给，排水采用分流制生活污水和雨水分别排入城市污水管和雨水管。1.2、智能建筑包括火灾自动报警系统，电视监控系统、有线电话系统。1.3、本工程应急照明负荷等级为二级，其余负荷等级为三级，内部变电所低压电源，三相四线制，电压380/220V。采用铠装电缆穿钢管埋地引入。电气系统接地型为TN-C-S系统，电源PEN线在进线配电箱断路器前端作重复接地，在重复接地后分为N线和PE线。两者不得混接，配电箱外壳，配线钢管等均须作可靠接地。安徽省女子监狱迁建工程监舍楼及综合楼工程地处长丰县双墩镇，施工场地狭窄可提供的施工用地有限，建筑施工过程要考虑到施工用地有限性。(材料堆放，加工等临时用地和场外运输等)。二、施工部署2.1、管理机构和运作机制 本工程实行项目管理，项目经理对本工程的质量、安全、工期、成本、文明施工负责。 在专业技术员的领导下，成立本工程项目部的水电安装组，项目部由各专业工程技术人员，材料、设备供应人员和成本核算人员组成。项目部各专业工程技术人员分别管理各专业的施工技术、质量和安全。办理各项工程变更，签证、验收资料、竣工资料、提供施工进度计划和统计已完工程量，对调整工程进度提出建议。为确保工程施工顺利进行，由一位专业工程技术人员协助项目经理负责现场施工的组织，安排和协调。2.2、施工组织体系2.2.1施工组织体系图 公司领导及各管理部门 项目部施工管理领导小组：组长：尹延明（项目经理） 副组长：万长俊（项目副经理）组员：万长俊（技术负责人）、高新华（施工员）、万紫微（安全员）、王儒岐（材料员）项目部技术总负责人万长俊项目部副经理万紫微、姜红梅项目部生产安全负责人陈明国项 目 部 管 理 人 员朱仁和万紫微高新华万长俊尹延明架子班：朱锡强水电班王俊瓦工班：温耀刚砼工班：丁继钢筋班：余华来木工班：高林全 体 操 作 者施工组织体系 2.2.2安全组织体系图 公司领导层 公司各职能管理部门 项目经理（项目副经理）尹延明 项目部 项目部 项目部 项目部 技术负责人 施工员 施工安全员 专职质检员 万长俊 高新华 万紫微、姜红梅 姜银 专业工长 材料员 设备管理员 技术员 专业劳务队 （高新华） （王儒岐） (张浩) （朱仁和） 各专业施工作业班组安全组织体系图2.2.3安徽省女子监狱迁建工程监舍楼、综合楼工程施工中，我公司项目部严格按照公司根据ISO9001:2000国际认证标准建立的质量管理体系组织施工。并按项目法组织施工，实行项目经理责任制，建立以项目经理为核心的项目管理班子，由于该工程工期紧、任务重、质量要求高，公司将挑选施工实践经验丰富、组织管理能力强的各专业骨干管理人员成立“安徽省女子监狱迁建工程劳务生产厂房工程项目经理部”，主要由项目经理、项目副经理、技术负责人、质检员、安全员、材料员、专业施工工长、计划统计员、财务人员组成，项目经理将对质量、工期、安全、成本及安全文明施工全面负责。项目管理人员名单如下：项目经理： 尹延明（电话：[phone]） 技术负责人： 万长俊（电话：[phone]） 施工员： 高新华（电话：[phone]） 质量员： 姜银 （电话：[phone]） 安全员： 万紫微（电话：[phone]） 材料员： 王儒岐 资料员： 周建超 2.3、施工安排和进度控制本工程整个施工总的进度计划由总包安排和控制，因此除根据这一进度计划安排好，安装工程的工程进度计划的衔接外，还要根据安装工程进度计划的要求和安装工程施工特点，对各班组施工进度计划提出要求，以确保整个工程在设定的日期竣工。安装工程的设备分布在基础与主体结构。土建结构施工完成时，要及时完成相关楼层的设备基础的施工，为安装工程提供安装条件。本工程可划分为五个施工区1#监舍楼，2#监舍楼、3#监舍楼、4#监舍楼、综合楼。基础结构施工时，认真做好预埋，预留工作。基础部分结构完成以后，安装工程即可启动，随着土建结构向上推进，安装工程要及时跟进，以争取更多的安装工程施工时间，同时保持均衡作业。土建在进行主楼层施工时，安装工程要进行管线的预埋施工，主楼结构完成时，预留,预埋工程基本结束。在土建砼结构工程完工后，墙体砌筑时,将结构预埋的管线,管道引入墙体,确定标高,预埋电线盒,插座盒,开关盒,弱电砌体。 建筑工程施工过程不确定因素很多，对进度计划的冲击时有发生，因此要主动地随时调整作业方向和计划。合理调整劳动力和机具配备，保持最终目标实现。2.4、物资保障和运输1)物资供应要保证工程进度计划的实现，不能出现因物资供应跟不上而拖延工程进度的情况，同时所供物资要符合设计和规范规定的要求,必须有出厂合格证,也必须井甲方,监理单位验收,方可使用,同时进行复试检验。2)物料供应部门，要根据工程进度计划和调整的计划，按规定时间提供用料计划。2.5、质量目标和质量控制本安装工程的质量目标是合格，为实现这一目标，建立与之相适应的质量管理制度，建立质量责任制，认真做好质量的检验、评定、考核工作，完善检验手段和方法，对工程质量进行全过程的控制。本工程虽然是一项小型工程，但是我们也要抓好各项工作，认真对待做好每一项事。同时要注意搞好各方面协作关系，自觉接受业主，监理部门、总包、设计、政府部门的监督。三、给排水施工方案3.1、给排水编制依据1）安徽省女子监狱监舍楼及综合楼工程设计施工图纸2）建筑设计防火规范 GB50016-20063）建筑灭火器配置设计规范 GB50140-20054）建筑排水设计规范 G50015-20055)建筑给排水及采暖工程施工质量验收规范 GB-50242-20026)全国民用建筑工程设计技术措施：给水排水3.2、给排水工程序 号名 称单位数量备注1设备安装台/件102复合管及PP-R管安装米110003阀门安装只1404卫生器具套4455其他器具只403.3、管材与接口3.3.1 给水管:冷水管采用公称压力为PN1.60MPa的三型聚丙烯PP-R管,热熔连接.3.3.2 排水管:污水立管采用消音硬聚氯乙烯管,粘接.雨水,冷凝水,污水横管采用UPVC复合排水管(S0级),粘接.埋地部分DN200采用双壁波纹塑料管,胶圈接口.3.4设备管道安装与固定3.4.1 室内给水支管水表后采用管槽或吊顶内暗装,过楼板的部分在楼板找坪层内留槽安装(外径不大于25mm).3.4.2过构造柱的部分绕过后用水泥砂浆抹平.非承重墙上可开横竖管槽安装,承重墙上只能开竖管槽安装,PP-R管施工安装可参见建筑给水聚丙烯管道工程技术规范(GB/T50349-2005).3.4.3 排水立管检查口安装高度距室内地坪1.0米.雨污水立管上每层设伸缩节一支,安装高度距室内地坪2.0米,排水横支管上伸缩节位置参照皖95S201-24页.排水立管与出户管连接处采用两个45弯头相接,立管与横管,横管与横管连接均采用顺水三通或四通,90弯头采用90门弯.排水横管坡度按不小于下列坡度敷设:DN50.i=0.025,DN75.i=0.015,DN100.i=0.012,DN150.i=0.01,DN200,i=0.008,DN300.i=0.003.排水横 支管按i=0.026标准坡度敷设.3.4.4、技5.3 沿梁,墙,柱安装的管道应遵循规范控制尺寸尽量贴近梁,墙,柱安装,当管道避让障碍物或改变高差时,应采用乙字管过渡. 排水立管采用乙字管(或二个45弯)过渡时,乙字管上面须设检查口.3.4.5明露给排水管都必须用管箍卡紧固定,详见03S402,UPVC排水管安装参照图集皖95S201.3.4.6 卫生设备安装:（卫生器具选用节水、节能型） 大便槽 09S304-146147 小便槽 09S304-143(乙) 化粪池94S401(9#) 清扫口 95S201-21 地漏 04S301-23(甲1型) 排水检查井 04S519-29,阀门井 05S502-6888,拖布盆 09S304-16(甲) ,小便器 09S304-1003.5.、管道防腐与保温3.5.1管道保温:明露在室外的冷,热水管均须采用岩棉保温,外做复合铝箔保温壳,厚度为30mm.3.6、其它3.6.1 给排水立管穿楼板时均需预留孔洞,给排水管并需设置钢套管,套管宜高出地面50mm.各立管穿越屋面时应采取严格的防水措施.安装详见皖95S201-26.排水立管底部支墩及埋地管过墙基处安装参见95S201-32.,基处安装参见95S201-32.生活给水管出墙中心线管中心标高为-1.20米,消防给水管出墙中心线管中心标高为-1.20米, 排水管出墙中心线管内底标高 为-1.40米.3.6.2卫生洁具选型由建设单位自理,卫生洁具均采用节水型卫生洁具.待订货后再根据实物或厂家样本尺寸预留楼板孔洞. 管道安装时.根据现场条件调整安 装高度,管道相碰时,有压管让无压管,小管让大管.3.6.3本设计依据国家标准建筑灭火器配置设计规范GB50140-2005。灭火器设置一经审查通过后，任何人不得无故更改或减少所配灭火器的种类、规格及数量。灭火器应置于专用的灭火器保护箱内或用挂钩固定在墙上，且应固定稳妥，不得妨碍取用。灭火器顶部离地面高度灭火器顶部离地面高度小于1.5M,底部离地面高度不宜小于0.15M.灭火器应定期检查，更换失效的灭火器按A类火灾，中危险级，选用磷酸铵盐干粉灭火器。灭火器的摆放应稳固，其铭牌应朝外。灭火器箱不得上锁。灭火器应设置在位置明显和便于取用的地点，且不得影响安全疏散。3.6.4本图纸需经会审后方可施工.凡未说明之处均按建筑给排水及采暖工程施工质量验收规范(GB50242-2002) 执行.施工中如有不明之处请及时与设计人员联系.3.6.5自动排气阀的型号为DN25ZSFP微量排气阀。安装见国标01SS105-37.3.7、消火栓系统说明3.7.1管材:给水管管材DN100mm时,采用内外热镀锌钢管,专用沟槽式配件连接.3.7.2管道防腐:埋地钢管刷红丹底漆一道后,再分层采用两道玻璃丝布及两道热沥青防腐; 明装热镀锌钢管验收后刷银粉漆一道,镀锌钢管被破坏部分及管螺纹露出部分,刷防锈漆二道,银粉漆一道.再刷调和漆两道防腐.塑料管不需做防腐.3.7.3管道保温:明露于室外的消防管道均须保温,保温材料为岩棉保温,外做复合铝箔保温壳,厚度为30mm,做法参见国标03S401.3.7.4室内消火栓:消火栓箱体采用铝合金-钢制,栓口离地面1.1米,采用薄型单栓带消防软管卷盘消火栓箱, 箱内配备: SN65 消火栓一个,QZ19水枪一支,25米DN65衬胶水龙带1条,取消消防按钮,消火栓箱暗装见图中标示.安装具体见图集04S202-15,检验消火栓安装参见04S202-16,消火栓系统试验水压力为1.0MPa,保持2小时无渗漏为合格. 区内统一设消防水箱,设在区内最高层建筑屋顶上。3.7.5 本工程室内消火栓用水量为15L/S,室外消火栓用水量为20L/S.四、强电方案4.1、强电编制依据1)安徽省女子监狱监舍楼及综合楼工程设计施工图纸2)建筑设计防火规范 GB50016-2006 3)民用建筑电气设计规范 JGJ 16-20084)供配电系统设计规范 GB50052-955) 低压配电设计规范 GB50054-956）民用建筑照明设计规范 GB50034-20047）建筑物防雷设计规范 GB50057-94 2000年版4.2涉及范围4.2.1本工程包括单体建筑内的以下电气系统：（1）220/380V配电及照明系统；（2）建筑物防雷、接地系统及安全措施；4.2.2本工程应急照明负荷等级为二级，其余为三级，引自内部变电所低压电源，三相四线制，电压380/220V，采用铠装电缆穿钢管埋地引入。4.2.3电气系统接地型式为：TN-C-S系统，电源PEN线在进线配电箱断路器前端做重复接地，在重复接地后分为N现和PE线，两者不得混接，配电箱外壳，配电钢管等均须作可靠接地。4.2.4线路敷设方式：照明箱出线照明回路穿管沿吊顶明敷和顶板暗敷，插座回路沿地板穿管暗敷，其他线路敷设详见系统图及平面图，BV-2.5导线穿重型硬塑料管配合要求：12根穿PC16管；34根穿PC20管，57穿PC25管，楼板内暗敷的线管应放在板的中部。4.2.5在电源进线处要求作等电位联结，等电位联结端子箱暗敷于墙上，所有进、出户的金属管道及金属结构等均与电气系统PE线作等电位联接，联接线用-40X4镀锌扁钢。4.2.6强电工程照明设计标准房间或场所照明标准功率密度监舍楼及综合楼300Lx/911W/门厅（高档）300Lx/1315W/导线敷设方式导线敷设部位1SC窗焊接钢管敷设1WC暗敷在墙上2JDG穿套接紧定式钢管敷设2WE暗敷在墙上3PC穿重型阻燃PVC管敷设3FC暗敷在地面或地板内4CT用电缆桥架敷设4CC暗敷在屋面或顶板内5MR用金属线槽敷设5CE暗敷在屋面或顶板内6ACC在人不能进入的吊顶内敷设五、电气消防方案5.1、电气消防编制依据1)安徽省女子监狱监舍楼及综合楼工程设计施工图纸2)火灾自动报警系统设计规范 GB500116-2008 3)民用建筑电气设计规范 JGJ16-20085.2工程概述安徽省女子监狱迁建工程监舍楼及综合楼工程电气工程安装工程是安徽国华建设工程项目管理有限公司设计，四栋监舍楼五层框架结构,综合楼三层框架结构。依据图纸作技术交底如下：本工程按三级负荷供电，外电源采用两路独立的10KV电源，送至本工程设备房。配电系统采用放射式供电，照明采用树干式配电。动力部分利用桥架，电缆敷设到动力控制箱，照明采用电缆供至各楼层总配电箱，再由总配电箱送到各用户。5.3、该监舍楼的电气消防采用集中方式，消防控制室位置待定，本厂房设有火灾报警，消防联动，手动报警等。5.4线路均选用耐火型RVS多股导线穿JDG电线管沿墙或板暗敷；暗敷线路要求线管护层不小于3cm，桥架、明敷的线管刷防火涂料保护，电气消防系统不同类别应单独穿管敷设。5.5施工时应与水，点暖通，土建等专业密切配合，做好预留预埋，并严格按规范施工。5.6线路图例及选型表序号图例名称规格1 S 报警线路NH-RVS-2X1.5-JDG162 S,D 报警 联动控制线路NH-RVS-2X1.5+BV-2X2.5-JDG253 H 消防电话线路（电话插孔）NH-RVS-2X1.5-JDG164 X 消火 控制线路NH-RVS-4X1.5-JDG205 D1 声光报警器控制线路NH-BV-2X1.5-JDG165.7电缆桥架安装5.7.1、电缆桥架及其支架全长应不少于二处与接地干线相连。5.7.2、直线段钢制电缆桥架长度超过30m设有伸缩节，电缆桥架跨越建筑物变形缝处设置补偿装置。5.7.3、电缆桥架转弯处的弯曲半径不小于桥架内电缆最小允许弯曲半径。5.7.4、桥架水平安装的固定的支架间距为1.53m，垂直安装的支架间距不大于2m。桥架与支架螺栓，桥架连接螺栓固定紧固无遗漏，螺因位于桥架外侧。支架预埋件焊接固定时，焊缝饱满，膨胀螺栓固定时，选用螺栓适配。连接紧固，防松零件齐全。5.8配管：5.8.1金属导管内外壁应防腐处理，埋设于混凝土内的导管内壁应防腐处理，外壁可不作防腐。5.8.2室内进入落地式导管预埋、管口。应高出基础面5080mm。5.8.3、暗配的导管，埋设深度与建筑物。表面的距离不应小于15 mm。明配的导管应排列整齐。固定点间距均匀，安装牢固。在终端，弯头中点边缘的距离150500 mm范围内设有管卡。5.8.4绝缘导管管口平整光滑，管与管，管与盒等器件采用插入法连接时，连接处结合面涂专用胶合剂。接口牢固密封。5.8.5、直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段。采取保护措施。5.8.6沿建筑物表面和支架上敷设的刚性绝缘导管按设计要求装设温度补偿装置。5.9、管内穿线5.9.1、不同回路，不同电压等级的电线，不应置于同一导管内，同一交流图路的电线应穿于同一金属导管内，且管内电线不得有接头。5.9.2、电线、电缆穿管前，应清除管内杂物积水，管口应有保护措施。不进入接线盒（箱）的垂直管口穿入电线，电缆后,管口就密封。5.9.3、当采用多相供电时，同一建筑物的电线绝缘颜色选择应一致。即保护接地线应是黄绿相间色。零线同淡蓝色；相线用A相一黄色、B相一绿色、C相一红色。5.10、电缆敷设及电缆头制安5.10.1桥架内电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔510m处设固定点，敷设于垂直桥架内的电缆固定点间距为1m。5.10.2电缆的首端，末端和分支处应设标志牌。5.10.3电缆敷设严禁有绞拧、安装压扁、护层断裂和表面严重划伤等缺陷。5.10.4电缆敷设时，弯曲半径应大于电缆外径的10倍。5.10.5安装电力电缆头的接地线应采用铜线或镀锡铜编织线。截面积不应小于16 mm2。5.10.6电缆接线必须准确，并联运行电缆的型号、规格、长度相位应一致。5.11、电气设备安装：5.11.1、配电箱必须接地可靠，装有电器的可开启门。5.11.2电气设备与基础型钢应用镀锌螺栓连接，且防松零件齐全。5.11.3配电箱安装垂直允许偏差为1.5%，相互间缝不应大于2 mm，成列盘面偏差不应大于5 mm。5.11.4、箱盘内配线整齐，无绞接现象。导线连接紧密，不伤线芯，不断股。5.11.5、箱、盘内开关动作灵活可靠，带有漏电保护的图路，漏电保护装置动作电流不大于30 mm动作时间不大于0。1S。5.11.6、照明配电箱内，分别设置零线和保护地线汇流排零线和保护地线经汇流排配出。5.11.7、照明配电箱位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，涂层完整。5.11.8、箱、盘安装牢固，垂直度允许偏差1。5%。5.12电动机检查接线。5.12.1、电气设备安装应牢固，螺栓及防松零件齐全，不松动、防水防潮电气设备的接线入口及接线盒应做密封处理。5.13.2、在设备接线盒内裸露的不同相导线间和导线对地间最小距离就不大于8 mm，否则应采取绝缘保护措施。5.14、灯具、开关、插座等照明器具安装5.14.1、灯具及其配件齐全，无机械损伤，变形，除层剥落和灯罩破裂等缺陷。5.14.2、连接灯具的软线盘扣、搪锡压线，当采用螺口灯头时，相线接于螺口灯头蹭的端子上。5.14.3、灯具固定牢固可靠，不使用木楔。灯具重量大于3KG时，固定在螺栓或预埋吊钩上。5.14.4、插座接线左孔接零线，右孔接相线，上孔接接地线，接地线在插座间不得串联连接5.14.5、潮湿场所采用密封型并带保护地线触头的保护型插座。5.14.6、开关应控制相线。开关的通断位置一致，操作灵活，接触可靠。5.14.7、开关、插座安装应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂，划伤，装饰帽齐全,且盒体外表方正,插座相位准确。5.14.8、面板在同一室内及场所高度应一致。5.15防雷及接地安装5.15.1本工程设计为二类防雷，在屋顶设避雷带，凡突出屋面的所有金属构件均应与避雷带可靠焊接。利用建筑物结构柱内二根主钢筋（不小于16mm）作为避雷引下线。避雷带和主钢筋可靠焊接，引下线和基础底盘钢筋焊接为一整体作为接地装置。本工程接地系统采用同一接地体。接地电阻不大于1欧姆。5.15.2、接地线跨越变变形缝时，设补偿装置。5.15.3、避雷带必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线可靠连接。5.15.4、避雷带安装应位置正确。焊接的焊缝饱满无遗漏，焊接部分补偿刷的防腐油漆完整。5.15.5、避雷带应正平顺直，固定点支持件间距均匀。固定可靠，每个支持件应能承受大于5kg的垂直拉力。5.15.6、建筑物等电位联接干线应从与接地装置有不少于2处直接连接的干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路。环形网路应就近与等电位联结干线或局部等电位箱联接，支线间不应串联连接。5.15.7、需等电位联结的金属部件或零件，应有专用接线螺栓与等电位联结支线联结连接处螺帽紧固，防松零件齐全。低压电气动设备试验和试运行。5.15.8、电动执行机械的动作方向及指示，应与工艺装置的设计要求保持一致。5.15.9、照明系统通电，灯具图路控制应与照明配电箱及图路的标识一致，开关与灯具控制顺序相对应。5.1510、照明系统通电连续试运行时间应为24H，所有照明系统通电连续试运行时间应为8小时，所有照明灯具均应开启，且每2小时记录运行状态1次。连续试运行时间内无故障。以上各分项工程交底，请施工班组严格执行，并且与土建单位密切配合，预埋时不得有错埋、漏埋现象。所有照明灯具均应开启，且每2小时记录运行状态，1次。5.15.11、施工临时用电接线必须由专业电工进行，不可自行乱接，电动机械和手持电动工具设置漏电保护装置。5.15.12要熟悉所使用电动工具的使用性能，使用要求在不了解的情况下不可贸然使用，使用时要做到安全使用。即保证质量又要保证安全。5.16室内消火栓组合式消防柜暗装，栓口离地面1.1米，箱内配备SN65消火栓一个，QZ19水枪一支，25米DN65衬胶水龙带1条，消火栓箱下部放干粉灭火器。安装具体见图集04S202-20，检验消火栓安装参见04S202-16，消火栓系统试验水压力为1.2Mpa，保持2小时无渗漏为合格。5.16.1、本工程室内用水量为15L/S，室外消火栓用水量为20L/S.5.16.2本设计依据国家标准建筑灭火器配置设计规范GB50140-2005。按A类火灾，中级险级，选用磷酸氨盐干粉灭火器。塑料管径公称管径对照表公称管径（mm）DN15 DN20 DN25 DN32 DN40塑料管径（mm）De20 De25 De32 De40 De50公称管径（mm） DN65 DN80 DN100 DN150 塑料管径（mm）De63 De75 De90 De110 De1605.16.3消防管、喷淋管的沟槽式连接方法必须熟悉，了解滚槽机和开孔机的使用方法，沟槽、孔洞的加工质量必须符合技术要求，喷淋管在楼层的水平配水管的支架设置必须符合验收规范要求，标高坡度必须符合设计要求。 消防管喷淋管在管井中的立管因分高、低区，楼层水平配水管与管井干管连接时一定要分清管号，不能接错。六、通风方案6.1、通风编制依据1）安徽省女子监狱监舍楼及综合楼工程设计施工图纸2）采暖通风与空气调节设计依据 GB50019-20033）建筑设计防火规范 GB50016-20066.2通风系统安装 类别风管直径D或大边长尺寸b 圆形风管矩形风管中、低压系统高压系统D（b）3200.50.50.75320D（b）4500.60.60.75450D（b）6300.750.60.75630D（b）10000.750.751.01000D（b）12501.01.01.01250D（b）20001.21.21.22000D（b）40001.21.21.21）低压系统：P500pa 中压系统：500PaP1500Pa2） 本表也适用一般钢板厚度。3） 排烟系统风管钢板厚度按高压系统。6.3矩形风管边长大于630mm，保温风管大于800mm均应采用加固措施，加固方法可根据需要采用愣筋、立筋、角钢、扁钢、加固筋及管内支架等。6.4对高、中压系统地拼接缝合，接管连接处均需采用密封胶或密封胶带进行密封，以防止渗漏。6.5 通风风管用角钢法兰连接时，法兰间垫片均采用不燃式难燃材料制作，防排烟系统垫片为不然材料，垫片厚度不小于3.0mm。6.6 风管支、吊架间距，水平安装时，直径或边长400 间距不大于4m；400mm，间距不大于3m；垂直安装时，间距不大于4m。风管支、吊架形式用料规格详见国标08K132。6.7 所有送风口、电动调节阀、多叶调节阀除说明外，均采用铝合金制作。6.8 当风管高度200mm时，可用单叶调节阀200mm时，均采用多叶调节阀。6.9 防火阀、防排烟阀（排烟口），必须符合有关消防产品的规定，并有相应的产品合格证明文件。6.10防火阀、超过10公斤的风阀等风管配件应安装在独立的支架上。6.11、风管穿越防火墙、楼板、竖井壁所装的防火阀应尽量贴墙、贴楼板或贴竖井壁安装。6.12 穿越不同防火分区时，按气流方向，加压、补风风管上游段及排烟风管的下游段；防火阀与防火墙、竖井壁及楼板之间的风管需作如下加强处理：用厚50mm玻璃纤维棉毡做隔热层，经钢丝网捆扎后，再抹15mm保温水泥保护壳。6.13 在风管穿越防火墙或楼板时，应预埋管或防护套管，防护套管板厚不应小于1.6mm,风管与防护套管之间需用玻璃棉毡等不燃柔性材料封堵。6.14 防排烟系统的柔性接头，必须用不燃材料制作，通风空调系统，使用不然式难燃材料。柔性接头长度一般为150200mm设于变形缝的柔性接头.其长度比变形缝宽度长150mm.吊顶内排烟风管要采用50mm厚玻璃棉做隔热保护。6.15 通风系统所有进、出风口自由端均应装设直径2mm。网孔为20mm的镀锌铁丝网。6.16 所有砖砌及混凝土风道应严密不漏风，内表面应平整光滑。6.17. 设备安装通风设备应有装箱清单、设备说明书、产品质量合格证和产品性能检测报告等随机文件，进口设备还应有商检合格文件。6.18用皮带传动的离心式风机应装皮带防护罩，设在室外通风机，其电动机必须设防雨罩。6.19防腐用普通薄钢板制作的风管，需对其内外表面刷二遍防锈漆后外表面再进行保温，不保温的风管外表面还需再刷二遍与周围颜色协调的调和漆。6.20风管、吊架等钢制零配件均需刷二遍防锈漆，外露的还需再刷二遍与周 围颜色协调的调和漆。6.21. 其它1）所有用电设备之电源除说明外应符合40HZ/220V或40HZ/380V。2）通风设备应先后进行单机试运转、进行系统无负荷的联合试运转；进行带或不带冷（热）源的8小时联合运转。2）所有设备基础待设备订货核对尺寸后再施工。3）其余未说明之处应按通风与空调工程施工质量验收规范GB50244-2002。七、技术质量要求7.1、设备、材料采购保管设备材料必须按设计要求的型号，规格进行采购，产品必须有合格证明文件，经包装的包装应完好，主要器具特殊材料和设备必须有完整的安装使用说明书。进场设备、材料应根据本身的具体情况和要求，采取有效措施，妥善保管。不得在保管过程中造成损坏和污染。阀门安装前，按验收规范要求进行强度和严密性试
