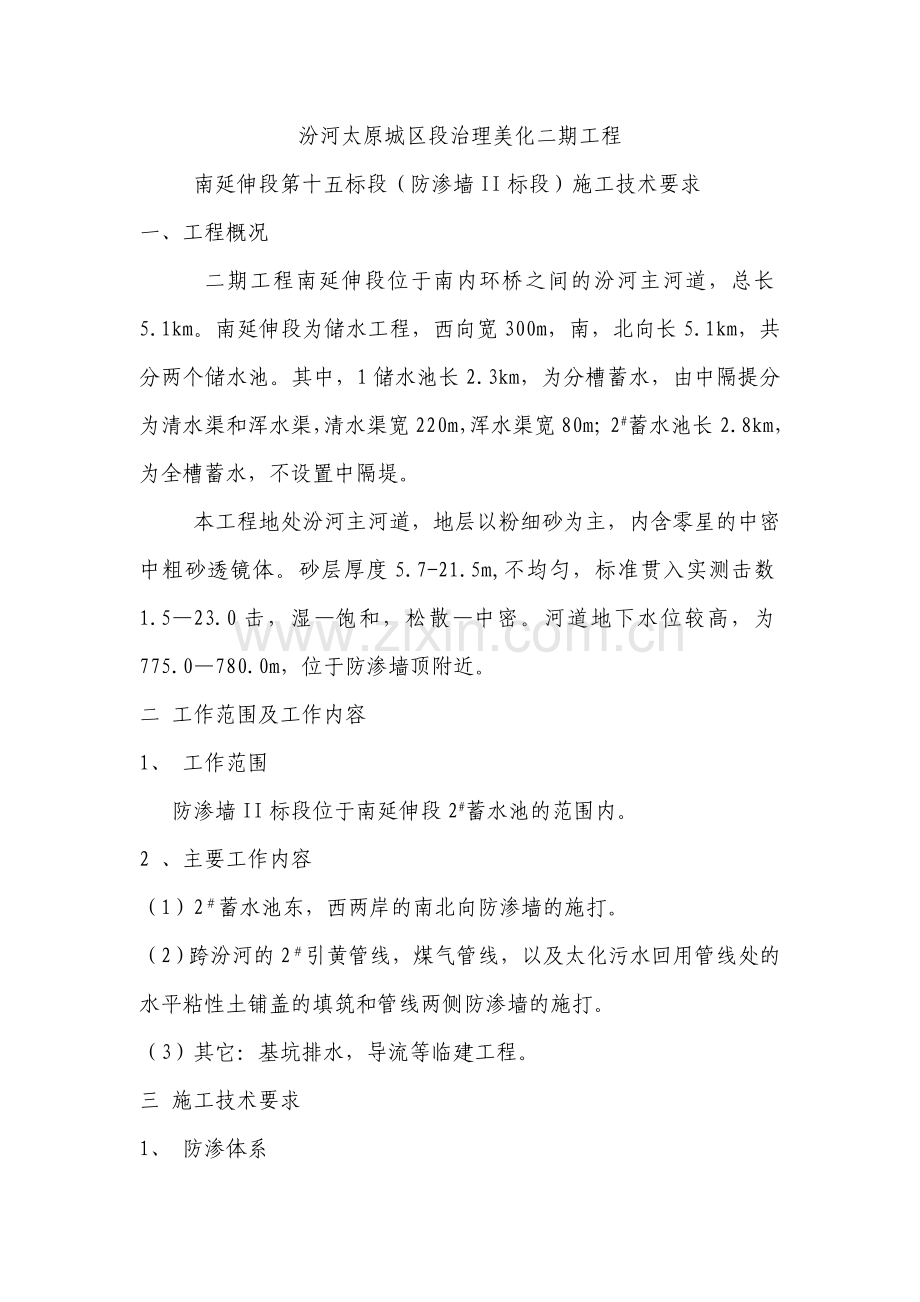

汾河太原城区段治理美化二期工程
南延伸段第十五标段（防渗墙II标段）施工技术要求
一、工程概况
二期工程南延伸段位于南内环桥之间的汾河主河道，总长5.1km。南延伸段为储水工程，西向宽300m，南，北向长5.1km，共分两个储水池。其中，1储水池长2.3km，为分槽蓄水，由中隔提分为清水渠和浑水渠，清水渠宽220m，浑水渠宽80m；2#蓄水池长2.8km，为全槽蓄水，不设置中隔堤。
本工程地处汾河主河道，地层以粉细砂为主，内含零星的中密中粗砂透镜体。砂层厚度5.7-21.5m,不均匀，标准贯入实测击数1.5—23.0击，湿—饱和，松散—中密。河道地下水位较高，为775.0—780.0m，位于防渗墙顶附近。
二 工作范围及工作内容
1、 工作范围
防渗墙II标段位于南延伸段2#蓄水池的范围内。
2 、主要工作内容
（1）2＃蓄水池东，西两岸的南北向防渗墙的施打。
（2）跨汾河的2＃引黄管线，煤气管线，以及太化污水回用管线处的水平粘性土铺盖的填筑和管线两侧防渗墙的施打。
（3）其它：基坑排水，导流等临建工程。
三 施工技术要求
1、 防渗体系
蓄水池的防渗体系由南北向和东西向防渗体系组成。
南北向防渗体系为位于蓄水池东，西岸墙外侧（即东岸墙的东侧和西岸墙的西侧）的水平防渗层和垂直防渗墙（南北向防渗体系中的水平防渗层不属于本标段）。
东西向防渗体系为位于跨河管线处的水平防渗层和管线两侧的防渗墙。
根据不同情况，防渗墙分别采用水泥土地连墙为主。
2 、水泥土地连墙
（1）水泥土地连墙采用多轴搅拌施工工艺。
（2）防渗墙有效厚度不小于0.2m。墙体固化材料为普通硅酸盐水泥，水灰比根据现场地层情况经试验确定。
(3)防渗墙平均厚度14.5m，最大深度27.0m。
（4）防渗墙的抗压强度不小于0.5Mpa，压缩模量不大于1000Mpa，渗透系数不大于A×10－6cm/s（1<A<10）。
（5）防渗墙水泥掺入比暂定为15％，施工时视土质情况由现场试验调整。
（6）桩间搭接长度按150mm控制，钻具垂直精度不大于1/200。
（7）当不同工段的间隔时间超过24小时时，若防渗墙间的接口采用水泥土地连墙连接时，连接段的有效搭接长度不小于1.0m。
3、高喷防渗墙
（1） 高喷防渗墙主要用于南北向与东西向防渗墙的连接处，也可用于不同工段间隔时间超过24小时时，防渗墙接口处的连墙。
（2） 高喷防渗墙采用单管法或三管法，当能满足设计要求时，宜采用单管法。
（3） 单管法技术要求：
①、 注浆采用摆喷型式，摆角100，注浆孔距0.6m，墙厚不小于0.25m。
②、 注浆材料为42.5级普通硅酸盐水泥，并掺入水泥重量2％的CaCl2,浆液水灰比1.0。
③、 设备参数：水泥浆灌注压力20Mpa，流量100L/min；注浆提升速度0.2m/min。
（4） 三管法技术要求
①、 注浆采用定喷型式，喷射方向与防渗墙夹角为300，注浆孔距2m，墙厚不小于0.15m。
②、 注浆材料为42.5级普通硅酸盐水泥，并掺入水泥重量2％的CaCl2,浆液水灰比1.0。
③、 设备参数：水压力30Mpa，流量80L/min；气压0.7Mpa，流量1.5m3/min;水泥灌注压力2.0Mpa，流量100L/min;注浆提升速度0.1 m/min。
（5） 以上技术参数可根据现场试喷调整，但尚需满足《建筑地基处理技术规范》（JGJ79—2002）的要求。
4、水平防渗层
（1）水平防渗层采用粘性土填筑。粘性土的渗透系数不大于A×10－6cm/s(A<10)，土料含水率与最优含水率的允许偏差为±3%。
（2）土源应来自业主或监理指定的满足设计要求的土料场，且不能含有植物根茎、砖瓦及垃圾和腐质土。
（3）防渗层在填筑过程中，填筑面不能受淹。否则，应进行受淹面的清理，清理厚度不小于0.2m。
（4）土料碾压前应进行铺土方式、铺土厚度、碾压机械的类型及重量、碾压遍数、填筑含水量等现场试验，确定合理的碾压技术参数。
（5）防渗层压实要求压实系数不小于0.92。
（6）分段、分片碾压，相邻作业面的搭接碾压宽度：顺水流方向，不应小于0.5m；垂直水流方向，不应小于3.0m。分段间有高差连接时，垂直水流方向的各种，应以斜坡相连，坡度1：3－1：5。
5、其它
（1）水平防渗层施工完成、验收后，应及时用土回填保护，保护层按设计要求回填，厚度不小于1.0m。以防防渗层脱水龟裂，或人为践踏破坏。不允许在未经保护的防渗层上施工打防渗墙。
（2）防渗墙施工前应打先导孔，以探明第一层连续相对不透水层的深度。先导孔间距50m，深度应打穿相对不透水层。
（3）防渗墙深度须伸入第一层连续相对不透水层为原则。
（4）本技术说明与本标段设计图互为补充，配合使用。当出现矛盾时，以本技术要求为准。
