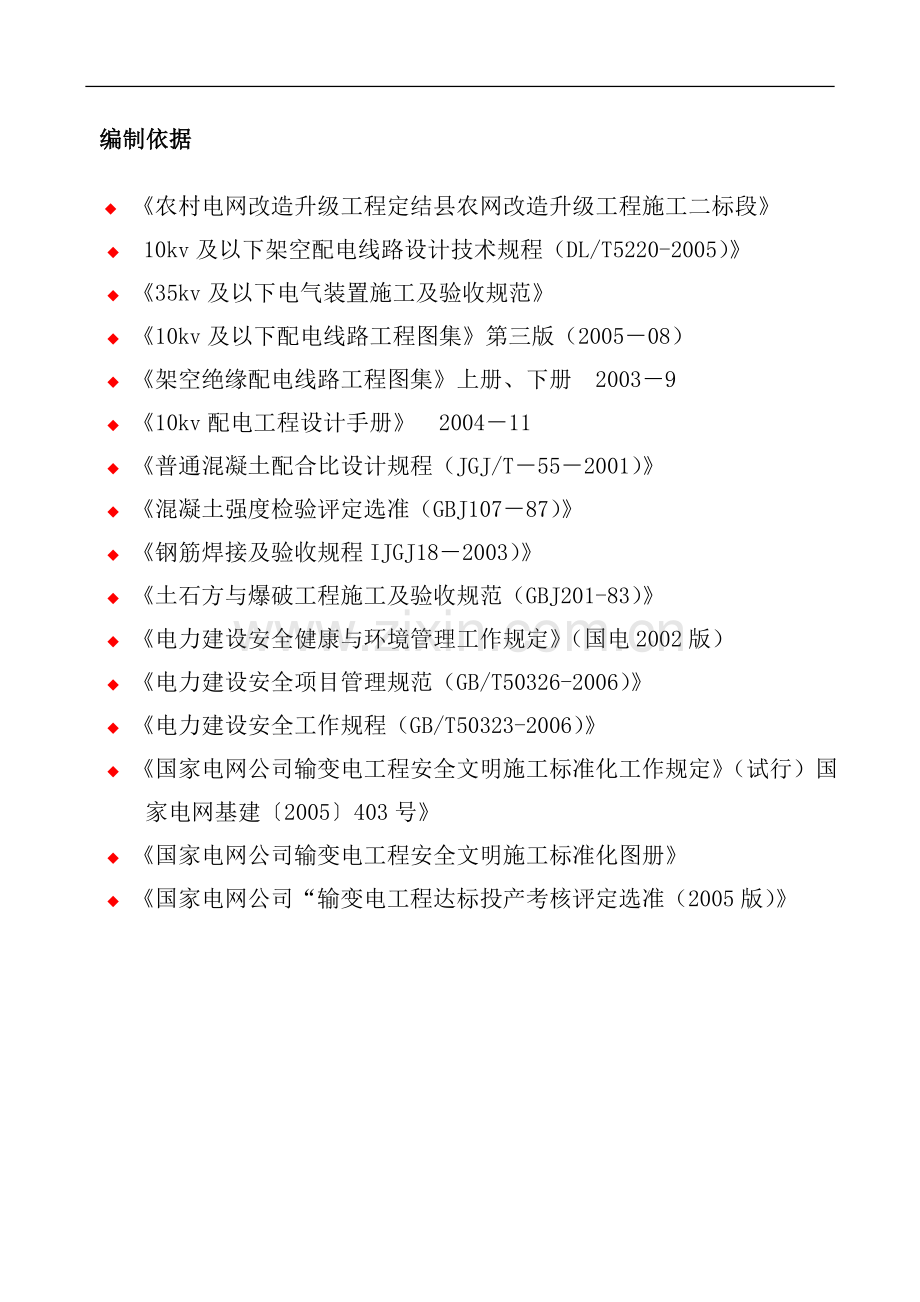

1、 编制依据u 农村电网改造升级工程定结县农网改造升级工程施工二标段u 10kv及以下架空配电线路设计技术规程(DL/T5220-2005)u 35kv及以下电气装置施工及验收规范u 10kv及以下配电线路工程图集第三版(200508)u 架空绝缘配电线路工程图集上册、下册 20039u 10kv配电工程设计手册 200411u 普通混凝土配合比设计规程(JGJ/T552001)u 混凝土强度检验评定选准(GBJ10787)u 钢筋焊接及验收规程IJGJ182003)u 土石方与爆破工程施工及验收规范(GBJ201-83)u 电力建设安全健康与环境管理工作规定(国电2002版)u 电力建设安全项

2、目管理规范(GB/T50326-2006)u 电力建设安全工作规程(GB/T50323-2006)u 国家电网公司输变电工程安全文明施工标准化工作规定(试行)国家电网基建2005403号u 国家电网公司输变电工程安全文明施工标准化图册u 国家电网公司“输变电工程达标投产考核评定选准(2005版)一、项目概况与项目实施条件分析1.1项目简述项目名称:农村电网改造升级工程定结县农网改造升级工程施工二标段。线路起止地点、线路长度、杆塔数量及线路走径:1、工程量35kV变电站(1)定结35kV变电站规模为:主变压器一台,容量22MVA, 35kV进出线2回,预留2回, 10kV线路8回,无功补偿容量为

3、:300kvar。(2)琼孜35kV箱变规模为:主变压器一台,容量1MVA, 35kV进线1回,预留1回,10kV线路进出线4回,无功补偿容量为:200kvar。(3)萨尔35kV箱变规模为:主变压器一台,预留一台,容量1MVA, 35kV进出线2回,预留1回, 10kV线路进出线3回,无功补偿容量为200kvar。35kV线路新建35kV线路50.91km, OPPC光纤56.01km。10kv以下工程1)萨尔乡10kV线路新建工程6.44km,台变9台/439kVA;400V线路新建工程3.33km,400V线路改造工程8.91km;220V线路新建工程3.09km,220V线路改造工程1

4、0.18km;新建户表98户,改造户表224户。2)琼孜乡10kV线路新建工程40.04km,10kV线路改造工程5.63km,台变15台/723kVA;400V线路新建工程6.17km,400V线路改造工程6.58km;220V线路工程6.88km,220V线路改造工程7.16km;新建户表332户,改造户表292户。 3)定结乡10kV线路新建工程24.03km,台变8台/310kVA;400V线路新建工程7.14km,400V线路改造工程3.2km;220V线路新建工程6.98km,220V线路改造工程4.73km;新建户表376户,改造户表49户。 4)日屋乡10kV线路改造工程10.

5、54km,台变2台/100kVA;400V线路新建工程1.8km;220V线路新建工程2.7km,新建户表30户,改造户表86户。建设工期:2012年05月15日开工,2012年11月30日达标投产。1.2工程特点10kv以下工程本标段线路主要特点为海拔高,高山占25% 平地占47%;丘陵占23%、沼泽占5%。萨尔乡、日屋镇:萨尔乡现由县级电站荣孔电站供电。日屋镇现由扎西热卡电站解决该镇的用电,本工程在萨尔乡建一座1MVA箱变,向萨尔乡供电,同时与日屋镇联网。萨尔变至日屋镇的10kV线路较长,在该线路上增加两台分段开关(真空断路器,在鲁热村至强布村10kV线路上的N1、N153)。萨尔乡新建1

6、0kV线路6.44km,新建0.4kV线路3.33km,改造0.4kV线路8.91km,新建0.22kV线路3.09km,改造0.22kV线路10.18km,配电变9台。日屋镇:改造10kV线路10.54km,新建0.4kV线路1.8km,新建0.22kV线路2.7km,配电变2台。琼孜乡、定结乡:本工程在琼孜乡建一座1MVA箱变,向琼孜乡、定结乡的村庄供电。定结乡的岗热村、土登村、多旺村由于地处偏远且不通公路,本次无法用电网解决其用电,考虑采用户用光伏予以解决。在琼孜变至扎贵村(N126)和分支至牧村(N1)的10kV线路上各增加一台分段开关;在琼孜变至东热村(N16)和普罗村至琼孜乡(N1

7、11)的10kV线路上各增加一台分段开关。琼孜乡新建10kV线路40.04km,改造10kV线路5.63km,新建0.4kV线路6.17km,改造0.4kV线路6.58km,新建0.22kV线路6.88km,改造0.22kV线路7.16km,配电变15台。定结乡新建10kV线路24.03km,新建0.4kV线路7.14km,改造0.4kV线路3.2km,新建0.22kV线路6.98km,改造0.22kV线路4.73km,配电变8台。 35kv线路本标段线路主要特点为海拔高,线路长50.91km。(1)定结县城35kV变萨尔35kV箱变35kV线路:35kV线路从定结县城35kV变出线侧途经一片

8、丘陵地带翻越夏琼山、库经山后至萨尔35kV箱式变电站,线路全长22.45km;高山占26% 平地占55%;丘陵占15%、沼泽占4%。(2)萨尔35kV箱变至琼孜35kV箱变:35kV线路从萨尔35kV箱变出线侧途经一片丘陵地带两次跨越叶鲁河后至琼孜35kV箱式变电站,线路全长28.46km;高山占26% 平地占55%;丘陵占15%、沼泽占4%。工程地质条件: 线路走向大致南西30度,自萨迦出线后大部分沿X205县道通行,至吉角一带沿乡道通行。线路穿越了雅隆藏布、拉冬扎乌、叶如藏布等河谷冲洪积地貌、中高山地貌,地形起伏差大于500米。自定结县城向北至曲雄约50公里地形起伏变化较大,两岸山体坡度较

9、陡,一般3050度,其余地形较平缓。沿线出露的地层岩性以第四系冲洪、崩坡积、残积的砂卵砾石层、碎石土层为主,局部为三叠系下中统的板岩和变质石英砂岩。1.3建设地点及环境特征1.3.1建设地点定结县位于西藏南部、日喀则地区南部、喜马拉雅山北麓,南于尼泊尔毗邻,东临岗巴县,北靠萨迦县,西连定日县,距日喀则237km。全县总面积7566 km2,是西藏自治区边境县之一。1.3.2沿线自然特征线路走向大致南西30度,自萨迦出线后大部分沿X205县道通行,至吉角一带沿乡道通行。线路穿越了雅隆藏布、拉冬扎乌、叶如藏布等河谷冲洪积地貌、中高山地貌,地形起伏差大于500米。自定结县城向北至曲雄约50公里地形起

10、伏变化较大,两岸山体坡度较陡,一般3050度,其余地形较平缓。沿线出露的地层岩性以第四系冲洪、崩坡积、残积的砂卵砾石层、碎石土层为主,局部为三叠系下中统的板岩和变质石英砂岩。根据中国地震动参数区划图GB18306-2001),本工程的地震动峰值加速度为0.10g,地震动反应谱特征周期为0.45s,相应地震基本设防烈度为度。线路所经地区冬季气温低,标准冻深约0.81m。1.4施工条件与社会环境分析1.4.1 施工承包范围承担的工作内容为该标段范围内的如下工作:承包的工作范围为线路及配套工程的全部本体工程施工;提供施工所需施工机具、人力及其它施工资源;参加发包方供应的材料在采购过程中的管理;负责项

11、目法人供应的材料到承包商中心材料站的质量验收工作;负责项目法人供应的材料从交货地点到承包商中心材料站的装卸、运输以及现场保管;负责项目法人供应的材料以外的其它材料采购、运输、保管;为保证施工安全、质量、进度所采取的各种措施,以及为正常施工进行的各种协调工作;协助建设单位永久性征地、青苗赔偿、树木砍伐、线路通道清理、通讯干扰处理(一、二级通讯线除外)、施工临时占地、房屋拆迁等工作,以及为了正常施工所需办理的一切手续。配合中间验收、竣工验收、线路参数测试、系统调试、保证线路畅通,移交前的维护;竣工资料的移交;1.5项目管理特点及总体要求1.5.1 项目管理的特点本工程施工承包的方式:包工主材甲供。

12、施工中应加强计划经营管理工作,合理组织施工用工;工程主要材料(电杆、铁塔、拉线、导线、金具、铁附件等)均由项目法人提供;基础材料(混凝土材料、钢筋)均为我方提供;本工程管理将严格执行公司项目制管理的要求,成立农村电网改造升级工程定结县农网改造升级工程施工二标段项目部,由公司聘任项目经理、项目副经理和项目总工程师,由项目经理聘任项目部管理人员,并择优选择施工人员,项目部对公司直接负责,按照项目制管理的要求,严格控制施工质量、安全、进度及成本;根据本工程的设计特点和施工及质量要求,有针对性地积极开展QC质量活动,从基础、杆塔、放紧线施工等方面入手,完善施工工艺方法,提高施工质量。本工程采用先进的P

13、3与EXP项目管理系统,对施工的进度及资源实行全过程控制;1.5.2 项目管理的总体要求质量标准:满足满足设计和验收规范要求,确保工程质量总评必须为优良,并满足:分项工程合格率100,分部工程优良率100;安全要求:杜绝死亡事故和重大设备事故;工期要求:2012年05月15日开工,2012年11月30日达标投产。环保要求:施工应加强环保意识,尽量减少对植被的破坏,作好弃土的处理工作和施工后的环保复原工作;二、项目施工管理组织结构2.1计划投入的施工队伍为加强施工管理,成立“农村电网改造升级工程定结县农网改造升级工程施工二标段项目部”,工程实行项目经理负责制,代表公司负责本工程的全面管理。项目经

14、理部下设经营部(计划科、财务科)、工程部(技术科、质安科)、器材部及办公室,按照其职责承担施工经营、技术、质量、安全、物资供应、后勤保障、双文明建设及地方关系协调等工作。各部门主要人员均为从事送电线路施工管理工作多年,业务熟练、经验丰富。施工期间项目经理、项目副经理、项目总工程师将长期坚持现场工作,不做调换,项目管理机构仅负责本工程的管理,工程处不再安排其它事务。2.2项目管理组织结构(见下页附图:项目管理组织结构图)项目管理组织结构图工程监理单位工程建设单位工程管理单位公司主管单位项 目 经 理 部项 目 经 理项 目 总 工公司各职能科室工程部质检部器材部安检部施工一队施工二队车 队队长:

15、 队长: 队长: 质检员:1人安全员:1人技术员:1人测 工:1人质检员:1人安全员:1人技术员:1人测 工:1人安全员:1人2.3职责与分工2.3.1 项目经理项目经理由公司经理授权,全权负责本工程的施工管理工作,代表公司履行施工合同,在授权范围内处理和决策与本工程项目有关的一切事宜。履行“项目管理目标责任书”规定的任务,组织编制项目管理实施规划,推进管理标准化。协调项目部与工程建设管理单位、监理、设计、地方政府及工程运行单位之间关系,解决施工过程中存在的问题,科学组织、合理调配工程资源,确保本工程各项计划的顺利完成。主管工程的安全和质量控制工作,负责组织有关部门严格贯彻安全法令、法规和措施

16、,按质量保证体系的要求,确保安全文明施工和工程施工质量,确保工程安全事故“零目标”的实现。督促经营、工程部按时向业主和监理部门报送施工进度报表和安全报表。自觉维护业主、企业和职工的权益,完善企业的经营机制,搞好经济责任制,确保业主的要求和公司下达的各项经济技术指标的全面完成。向业主负责,施工过程中及时向业主、监理工程师、设计代表和公司本部反馈信息,确保工程建设有序进行。2.3.2 项目总工程师在项目经理领导下,对本工程的技术、质量和安全工作负直接责任。负责解决施工中的技术问题,主持技术会议,制定技术措施并组织编制技术文件。经常深入现场检查和指导工作。参加施工图纸的会审和交底工作。组织编写施工组

17、织设计,制定各项技术管理制度,审批安全技术措施和质量保证措施。对施工质量全面负责,积极推进“零缺陷”管理等先进的质量控制方法。参与质量事故、安全事故的分析并制定防止事故发生的技术措施。经常与项目法人、设计、监理、运行代表联系,征求其对工程施工的意见和建议,促进施工项目安全、优质、按期完成。制定各项技术培训计划。对各类人员的技术教育培训、考核和资格确认、持证上岗负领导责任。运用工程项目管理软件(P3、EXP)对工程实行动态管理。对工程进度计划及时进行修正,使工程进度计划与实际进度相符合。负责新技术、新工艺、新材料、新设备的推广应用。2.3.3 经营部编制本工程施工经营计划。遵循统计法和项目法人要

18、求,真实、及时报送各类统计报表。负责本工程项目的各类合同管理、施工预算的编制及经济承包责任制的实施。对工程的成本进行控制,对内、对外进行工程结算及成本核算。负责资金、劳动力管理。2.3.4 技术科负责技术管理工作。参加施工图审查和交底工作,严格按图施工。编制各道工序施工的补充作业指导书和各项安全技术措施,并坚持现场指导和检查工作,解决施工中的技术问题。协助项目总工做好新技术、新工艺、新材料、新设备的推广应用,在技术方面确保工程质量符合规定要求。协助专职质检员、安监员进行各项质量、安全检查。2.3.5 质安科贯彻执行原部颁“质检大纲”和公司依据GB/T19001质量管理标准制定的程序文件,确保公

19、司质量体系在本工程中有效运行。对工程质量实施监督检查,负责本工程质量计划的制定并在施工现场负责其实施。加强过程控制。对关键工序和影响质量的薄弱环节,制定预防措施。负责质量检查、检验,质量状况分析和统计工作,根据分析结果提出整改意见并制定防范措施,并对整改结果进行验证。配合项目法人及监理工程师对工程质量进行监督,接受其对质量的要求和意见,提出整改措施,确保工程优质建成投产。在施工全过程中负责执行公司质量奖惩条例,并确保公司各项质量制度在本工程得到有效的落实。认真执行国电公司电网建设分公司“工程档案管理实施细则”,做好工程资料的管理、控制。对设计质量、材料质量及施工质量严格把关,为项目法人移交一个

20、优质工程。按时编制、上报质量月报表。2.3.6 器材部建立健全器材管理的各项规章制度,按公司贯标程序文件要求,编制设备、材料购置和供应计划并具体实施。建立健全各种材料设备的台帐。负责自供材料的采购、验收、运输、保管,严格按照国家有关标准及工程建设单位的要求保证材料质量。参加项目法人供应的材料在采购过程中的管理。负责所有材料的分类、标识、保管和发放。负责机械设备的运输、保养、维修,并确保其使用的有效性。负责工器具的检验、配置、维修和发放。负责计量器具的检验、配置,确保量值的准确性。负责工程爆破物品的采购、运输、储存、领退等工作的管理。2.3.7 施工队严格执行项目经理部的决策和施工计划,合理安排

21、本队的施工力量,安全优质地完成本队施工任务,严格过程控制,坚持文明施工,保护环境。2.4主要人员与经验2.4.1项目经理项目经理简历表姓名张瑄年龄43岁学历大学职称工程师职务经理拟在本合同任职项目经理毕业学校1992年毕业于四川广播电视大学学校机电专业主要工作经历时间参加过的类似项目担任职务发包人及联系电话2011.3.26阳光电厂-黄岩变220kv送电线路工程(一标段)项目经理山西阳煤电石化工有限责任公司2.4.2项目总工 姓名杨志勇年龄40岁学历大专职称高级工程师职务技术负责人拟在本合同任职技术负责人毕业学校2007年毕业于四川广播电视大学学校发电厂及电力系统专业主要工作经历时间参加过的类

22、似项目担任职务发包人及联系电话2011.3.26阳光电厂-黄岩变220kv送电线路工程(一标段)技术负责人山西阳煤电石化工有限责任公司三、质量目标和施工方案我公司长期奉行“质量第一,用户至上”的服务宗旨,遵循严格质量管理,超越顾客需求,条条线路“创国优”,座座电站“铸精品”的企业质量方针。为把本线路建成国家优质工程,将全面贯彻GB/T-19001标准,持续改进质量保证体系,实行全面质量管理,落实质量保证体系文件,使工程质量管理科学化、规范化,工程质量在施工的全过程始终处于受控状态。3.1质量目标和创优计划达到优质工程的标准:竣工验收合格率100%;工程优良率100%; 工程施工质量达到达标投产

23、的要求。3.2施工总体安排和分包计划3.2.1 工程目标分解见下页【工程目标分解】施工组织设计纲要 目标分类目 标 子 项目 标 值业主要求公司要求项目部规划施工队计划安 全人身安全杜绝死亡事故杜绝重伤及以上人身事故不发生轻伤及以上事故电网安全不发生有本企业责任的电网事故设备安全杜绝重大设备事故不发生重大机械、设备事故不发生任何机械、设备事故火 灾不发生一般及以上火灾事故不发生火灾事故交通安全杜绝负有同等及以上责任在我方的重大交通事故不发生交通事故千人负伤率 5 4 3 土石方坍塌000倒 塔000跑线事故000质 量一次验收合格率100%100%竣工验收合格率100%100%优良品率100%

24、以上100%质量目标满足国家施工验收规范,达到达标投产标准,争创国家优质工程达到“优良级”标准。 目标分类目 标 子 项目 标 值业主要求公司要求项目部规划施工队计划文明施工环境保护职工队伍建设建设“一流”队伍创建文明施工项目部开展劳动竞赛,创建文明施工队、文明材料站、文明运输队、文明食堂争当文明施工队精神文明建设抓好精神文明建设,营造良好施工氛围法制教育遵守国家法律法规遵纪守法,遵守地方法规、制度、规定遵纪守法,服从领导,尊重地方风俗文明施工保护周围环境,避免污染、噪音或其他对邻近财产及人员造成干扰或危害以达标投产考核评定办法为标准,结合公司安全文明施工管理规范实施文明施工严格公司安全文明施

25、工管理规范严格按照作业指导书及有关规定组织施工,不野蛮施工,不违章施工,不强行施工,遵守我司职工手册环境保护遵守环境保护法的规定,符合地方政府对环境的要求最大限度的减少施工对环境的损害,做到工完料净场地清,保护植被,杜绝乱砍滥伐其他计划统计及信息管理做到及时、准确、规范、完整,为工程管理做好服务建设场地清 理施工临时占地、运输道路及时恢复,通道砍伐符合线路防护规程规定竣工资料齐全、真实、整洁,按案管理的要求装订整齐,符合档案管理的要求齐全、真实、整洁、及时,符合档案管理的要求,装订整齐并提供一份电子版。投资管理优化设计、施工,节约工程投资优化施工工艺,强化过程管理,降低工程成本3.3施工方法与

26、施工机械选择3.3.1 施工方法施工工序流程导、地线、金具、绝缘子进货检验、运输、储存;施工队自检质安部复检施工队自检质安部复检杆塔进货检验、运输、储存施工队自检质安部复检施工队自检质安部复检土石方工程基础工程杆塔及接地工程架线及附件安装工程杆塔工程中间验收竣工验收、移交架线工程中间验收及竣工预验收线路复测基础工程中间验收基础施工线路复测施工方法序号施工项目施工方法备 注1直线方向两点间定线法,延长直线法等。2转角角度采用普通经纬仪或电子经纬仪用测回法或方向法进行测量。两个测回3水平距离一般地段采用经纬仪视距法测量,大档距或交通困难地带采用全站仪进行测距。往返观测或测量两次4高程采用三角高程测

27、量的方法进行高程测量和计算。往返观测或测量两次5不通视情况下的复测采用等腰三角形法、矩形法或任意辅助桩法进行复测。往返观测或测量两次6交叉跨越物采用经纬仪综合测量的方法进行复测。7地形凸起点高程用经纬仪和塔尺按三角高程测量的方法进行综合测量。8危险点及风偏用经纬仪和塔尺按三角高程测量的方法进行综合测量。注:线路复测必须执行国家工程测量规范现行标准的有关规定,测量中要进行往返观测或多次复测进行相互校核,以免出错。误差必须满足验收规范的标准要求。土石方及基础施工方法立杆施工序号工序施 工 方 法1电杆组立4.螺栓紧固采用加长扳手紧固的方法,力矩扳手检查。5.部分地形特殊塔位,采用铝合金或木抱杆组立

28、。6.单杆组立采用倒落式抱杆整立方式2接地敷设1.接地体连接采用气焊双面施焊;2.接地沟开挖采用人工开挖;3.当接地电阻不能满足设计要求时,采用加覆降阻剂的施工方法;4. 易冲刷地带,外表采用浆砌块石处理。电杆组立施工工艺流程图复测、分坑挖坑运输下 底 盘排 杆焊接立杆准备、主抱杆单 吊 立 杆调整封土埋坑、松抱杆清理高 空 组 装拉盘埋设W电杆组立示意图钢筋混凝土杆三点起吊整体组立布置图1抱杆帽;2抱杆;3牵引滑车组;4底盘;5马槽;6钢筋混凝土杆;7-第一吊点滑车;8第一吊点绳;9第二吊点滑车;10第二吊点绳;11制动系统;12临时拉线整体立杆中参数选用、抱杆的有效高度:抱杆的有效高度主要

29、考虑钢筋混凝土杆起吊的难易和抱杆失效的时间早晚来确定,一般取杆高的0.40.45倍或杆重心高度的0.80.11倍。、抱杆倾角:倾角(又称初始角)的大小对抱杆的有效高度、本身强度、脱帽早迟和杆的受力有直接关系,一般取6065。、抱杆根至杆坑中心的距离:抱杆根至杆坑中心距离的大小影响抱杆失效时间的早迟和吊点合力位置的移动,为了使两者的变化不影响立杆工作的顺利进行,并使钢筋混凝土在5560间脱帽,抱杆根至杆坑中心的距离根据本工程具体情况,取0.160.2倍杆高即可。、总牵引地锚的位置:总牵引地锚的位置一般以总牵引绳对地夹角小于20来确定;如为平地,一般取杆高加58m来确定地锚坑位置。、制动和后侧控制

30、:制动和后侧控制一般距地线支架34m埋设地锚,临时拉线应绑在上吊点处。、侧面临时拉线:侧面临时拉线在垂直杆身平面的两侧,宜取杆高加10m来确定其地锚的位置。电杆起立注意事项、电杆起立前,应全面检查各系统的布置是否正确;各部位绑扎是否牢固、正确;抱杆有无横向倾斜;滑车悬挂和受力是否正确;钢绳有无绞扭、掉槽;地锚、角桩是否牢固可靠。永久拉线上把的安装及钢绞线的展放是否合适。、检查无问题后即发令起吊,当杆头离地0.51m后暂停牵引,再次检查抱杆受力情况,抱杆脚有无滑动和不正常下沉;和地锚有无走动;钢绳绑点有无滑动;吊点绳受力是否平衡;主杆弯曲是否正常;制动有无拉直、卡碰弯曲;调整杆根对准底盘中心并在

31、杆头站人颤跳后各部位均无问题。待检查一切正常后,才可继续起吊。、在起吊中,两侧临时拉线应松紧适度,并随时调整,使杆头始终处在牵引处在牵引地锚、抱杆中心、制动地锚连线的中心上。、随着杆的起立,两侧制动绳应均匀地松出,亦使杆头始终处在要求的中心线上。当杆起立至3545的合适时机,使杆根缓慢、准确地落入底盘圆槽。、当杆起立至50时,即准备抱杆脱帽,此时控制抱杆松落系统投入工作。当抱杆完全脱离牵引系统后,应暂停牵引,以稳定的动作将抱杆放落地面,以减少对杆身的冲击。、随着杆的起立,应少许松出制动绳,以防其压住杆根。当杆起立至70时,应放慢牵引速度,后侧临时拉线投入工作,并随着杆的起立缓慢松出。、当杆起立

32、至80时应停止牵引,拉紧两侧面临时拉线,慢慢松出后侧临时拉线,当牵引绳较松弛时再适度收紧。后侧临时拉线松出时应始终保持有劲,但不能过紧,以防反向倒杆。、杆立直后,将两侧及后侧临时拉线固定,拆除制动绳,进行杆身调整,当整杆调整后即做永久拉线或安装按计算法制作的永久拉线下把。永久拉线安装好后便可登杆拆除立杆绳具,立杆绳具拆除后用永久拉线继续调整杆身至最小误差进行杆坑回填。钢管杆的组立方法起重机组立钢管杆的操作要点:一般规定A起重机组立钢管杆前施工人员必须做到四个明确:明确杆段吊装的顺序,明确每次吊装的质量,明确吊点位置及补强方法。B起重作业与高处作业人员应密切配合。高处作业人员应站在被吊构件的侧面

33、。C汽车起重机支腿必须支撑在坚实的地面上,并经过试吊证明支腿不会下沉。D起吊杆段的绑扎点应位于塔片中心的上方且绑扎牢固。钢丝绳与塔片绑扎时应垫软物或使用特制挂环。E非施工人员不得进入起重机作业范围区内。使用起重机的操作要求A起重机使用前应对其性能进行检查,确认各部位良好后再投入作业。B吊装作业前,参加吊装的司机、起重工、技术人员及施工负责人应熟悉起重机性能及被吊塔片的技术参数,列入质量、高度、重心高度等。C指挥起重机作业时,信号必须统一、清楚、正确和及时。D起重机吊装时,在吊臂回转范围内,吊物下午严禁行人通行,更不允许在杆段下进行工作。如果必须要在杆段下方工作时,应采取支顶措施,使吊件垫平放稳

34、后放准工作。E禁止起重机在高压线下方和带电压区域工作。如果必须在高压线下方工作时,起重机最高点与带电线路间必须保持一定的安全距离。(见下表)线路电压等级(KV)11-1035-63610220330500最小安全距离(m)1.52.03.54.06.07.08.5F起重机应停在水平位置面上工作,停妥后的允许倾斜度不大于3。G起重机在伸臂与地平面的夹角应根据起重机的技术性能所规定的角度范围进行工作,不得盲目伸臂。H起重机在坑沟、河边工作时,应与坑沟、河边保持必要的安全距离,一般为其深度的1.1倍1.2倍,以防止塌方造成起重机倾倒。I严禁起重机偏拉斜吊,以防止钢丝绳卷出滑轮槽外而卡死或挤伤。J质量

35、不明的杆段严禁起吊。起重机和起重工具起吊杆段时应随着起升而旋转吊臂。不得超铭牌规定。K杆段上有人员时严禁起吊。L禁止起吊物件长时间在空中停留。M起重机的荷重在满负重时,应避免离地面太高。N起吊重物提升的速度要均匀平稳,不许忽快忽慢、忽上忽下。防止构件在空中摇晃。构件下落就位应缓慢,密切注视作业人员指挥。O使用两台起重机抬吊时,应遵守下列规定:a两台起重机起重量不同时,被吊件的绑扎位置应经过重力分配计算,避免起重机超载。b两台起重机吊装的质量在考虑不平衡系数后均不应超过该机的安全起重量(约为额定起重量的90%)。c应设专人指挥,指挥员应站在两台起重机驾驶员均能看清的地方。d每台起重机的起吊绳应保

36、持与地面垂直状态,严禁斜吊。e两台起重机起吊构件过程中应相互协调,起升速度基本一致,避免构件倾斜。构件绑扎的要求A绑扎构件必须使用钢丝绳,且安全系数应不小于6。与构件连接处允许使用尼龙吊带,但吊带的安全系数不应小于8。B绑扎杆段时应掌握杆段重心位置,绑扎点应高于重心。C起吊的钢丝绳长度应选取适当。两根起吊绳长度应相等,两绳间夹角应不大于120。D构件的下端应绑扎攀根绳,起吊伊始状态应适当收紧,构件悬空后攀根绳不宜受力,避免增大起重量。电缆敷设施工方法11 施工准备1.1.1技术准备(1)电气专业技术人员根据施工图要求和技术要求以书面的形式向施工人员进行技术交底。全面了解电缆敷设来路和用电设备的

37、方位及进线方式,结合施工规范做好预埋预留。(2)电气专业技术人员密切与土建专业人员和水暖通风技术人员配合,解决施工的交叉影响或相互矛盾的问题,及时发现,避免过后返工。(3)电缆进场的技术要求,定货前必须通知供货商电缆规格型号和技术参数要求,数量须同物资部一起确定,认真审核。1.1.2 材料准备1.1.2.1 所有材料规格型号及电压等级应符合设计要求,并有产品合格证。1.1.2.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。1.1.2.3 电缆外观完好无损,铠装无锈蚀、无机械损伤,光泽明亮无皱折和扭曲现象。电缆外皮及绝缘展无老化及裂纹。1.1.2.4 各种金属型

38、钢不应有明显锈蚀,管内无毛刺。所有紧固螺栓,均应采用镀锌件。1.1.2.5 其它附属材料:电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。1.1.3 主要机具准备1.1.3.1 电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳、千斤顶。1.1.3.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。1.1.3.3 无线电对讲机(或简易电话)、手持扩音喇叭(有条件可采用多功能扩大机作通讯联络)。1.1.4 作业环境准备1.1.4.1 土建工程应具备下列条件:(1)预留孔洞、预埋件符合设计要求、预埋件安装牢固,

39、强度合格。(2)竖井及人孔等处的地坪及抹面工作结束,电缆沟排水畅通,无积水。(3)电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通,沟盖板齐备。(4)放电缆用的脚手架搭设完毕,且符合安全要求,电缆沿线照明照度满足施工要求。1.1.4.2 设备安装应具备下列条件(1)变配电室内全部电气设备及用电设备配电箱柜安装完毕。(2)电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕,并检验合格。1.1.5 施工准备(1)参加施工人员须持有电工作业证书,进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具,常用工具由电工自己保管使用,专用大型机具由班组保管。(2)现场加工须设置专用工作台,加

40、保护围栏。作业时应配备电气消防设备。(3)作业班组应分工明确,建立岗位责任制,提高“专业化”施工水平。(4)施工技术资料要和施工进度同步。1.2 施工部署主楼、西副楼的电缆敷设由山东水电一队安装,东副楼的电缆敷设由山东水电二队安装。2 操作工艺2.1 工艺流程:准备工作.水平敷设电缆沿支架、桥架敷设挂标志牌;垂直敷设管口防水处理楼层隔板密封挂标志牌。2.2 准备工作:2.2.1 施工前应对电缆进行详细检查;规格、型号、截面、电压等级均符合设计要求,外观无扭曲、坏损等现象。2.2.2 电缆敷设前进行绝缘摇测或耐压试验。2.2.3 1kV以下电缆,用1kV摇表摇测线间及对地的绝缘电阻应不低于100

41、0M。2.2.4 电缆测试完毕,电缆应用橡皮包布密封后再用黑包布包好。2.2.5 放电缆机具的安装:采用机械放电缆时,应将机械选好适当位置安装,并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。2.2.6 临时联络指挥系统的设置: (1)线路较短或室外的电缆敷设,可用无线电对讲机联络,手持扩音喇叭指挥。 (2)高层建筑内电缆敷设,可用无线电对讲机做为定向联络,简易电话作为全线联络,手持扩音喇叭指挥(或采用多功能扩大机,它是指挥放电缆的专用设备)。2.2.7 在桥架或支架上多根电缆敷设时,应根据现场实际情况,事先将电缆的排列,用表或图的方式划出来。以防电缆的交叉和混乱。2.2.8 冬季电缆敷

42、设,温度达不到规范要求时,应将电缆提前加温。2.2.9 电缆的搬运及支架架设:2.2.9.1 电缆短距离搬运,一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时,可按电缆缠绕方向滚动,切不可反缠绕方向滚运,以免电缆松弛。2.2.9.2 电缆支架的架设地点应选好,以敷设方便为准,一般应在电缆起止点附近为直。架设时,应注意电缆轴的转动方向,电缆引出端应在电缆轴的上方。2.3 电缆沿支架、桥架敷设:2.3.1 水平敷设2.3.1.1 敷设方法可用人力或机械牵引。2.3.1.2 电缆沿桥架或托盘敷设时,应单层敷设,排列整齐。不得有交叉,拐弯处应以最大截面电缆允许弯曲半径为准。2.

43、3.1.3 不同等级电压的电缆应分层敷设,高压电缆应敷设在上层。2.3.1.4 同等级电压的电缆沿支架敷设时,水平净距不得小于35mm2.3.2 垂直敷设。2.3.2.1 垂直敷设,有条件的最好自上而下敷设。土建未拆吊车前,将电缆吊至楼层顶部。敷设时,同截面电缆应先敷设低层,后敷设高层,要特别注意,在电缆轴附近和部分楼层应采取防滑措施。2.3.2.2 自下而上敷设时,低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。2.3.2.3 沿支架敷设时,支架距离不得大于1.5米,沿桥梁或托盘敷设时,每层最少加装两道卡固支架。敷设时,应放一根立即卡固一根。2.3.2.4 电缆穿过

44、楼板时,应装套管,敷设完后应将套管用防火材料封堵严密。2.4 挂标志牌:2.4.1 标志牌规格应一致,并有防腐性能,挂装应牢固。2.4.2 标志牌上应注明电缆编号、规格、型号及电压等级。2.4.3 直埋电缆进出建筑物、电缆井及两端应挂标志牌。2.4.4 沿支架桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌,直线段应适当增设标志牌。3 质量标准3.1 主控项目:3.1.1 电缆的耐压试验结果、泄漏电流和绝缘电阻必须符合施工规范规定。 检验方法:检查试验记录。3.1.2 电缆敷设必须符合以下规定:电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损。 检验方法:观察检查和检查隐蔽工程记录。3.2 一般项目:3.2.1 坐标和标高正确,排列整齐,标志柱和标志牌设置准确
