广告围挡方案定(3).doc

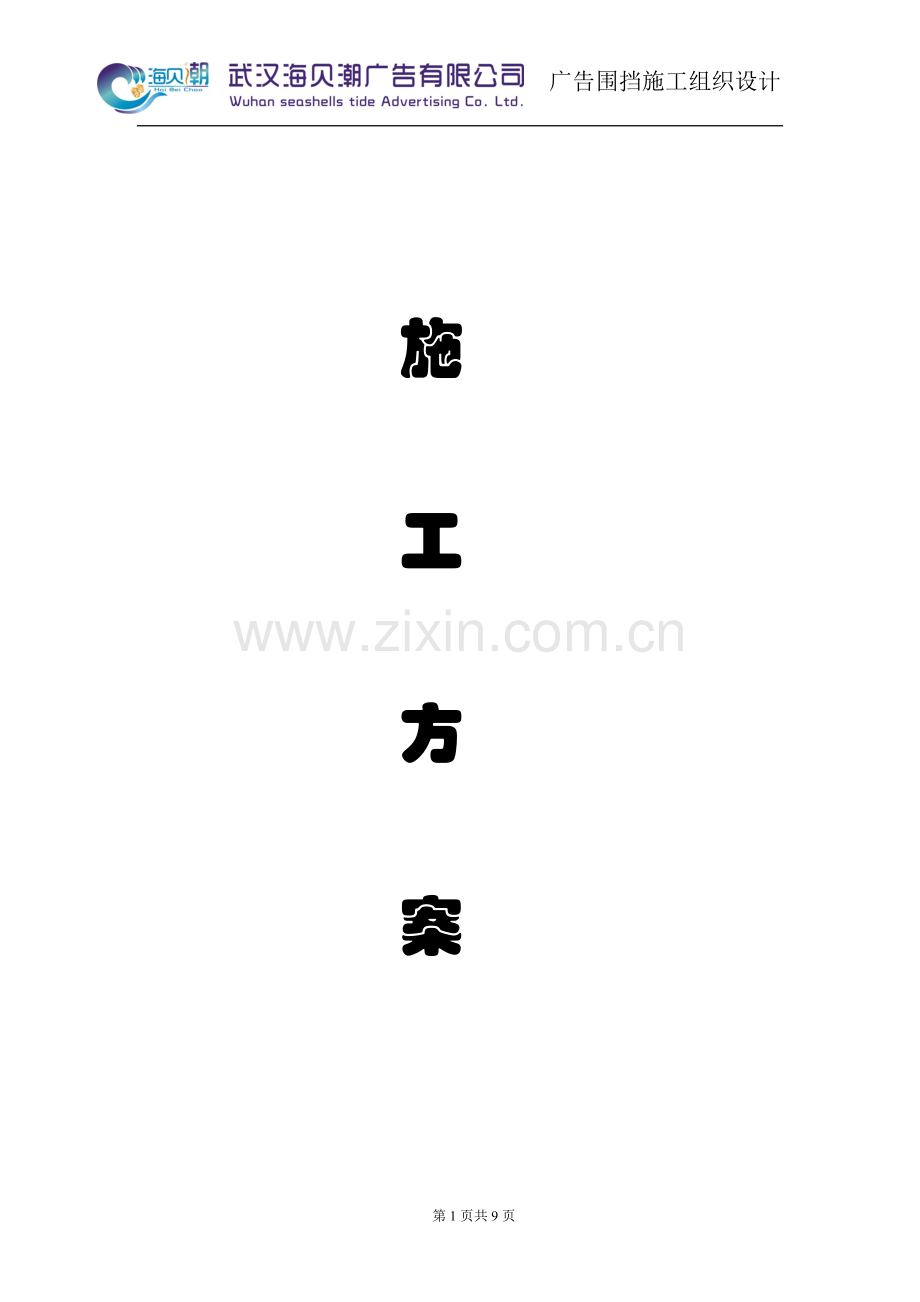

广告围挡施工组织设计

施

工

方

案

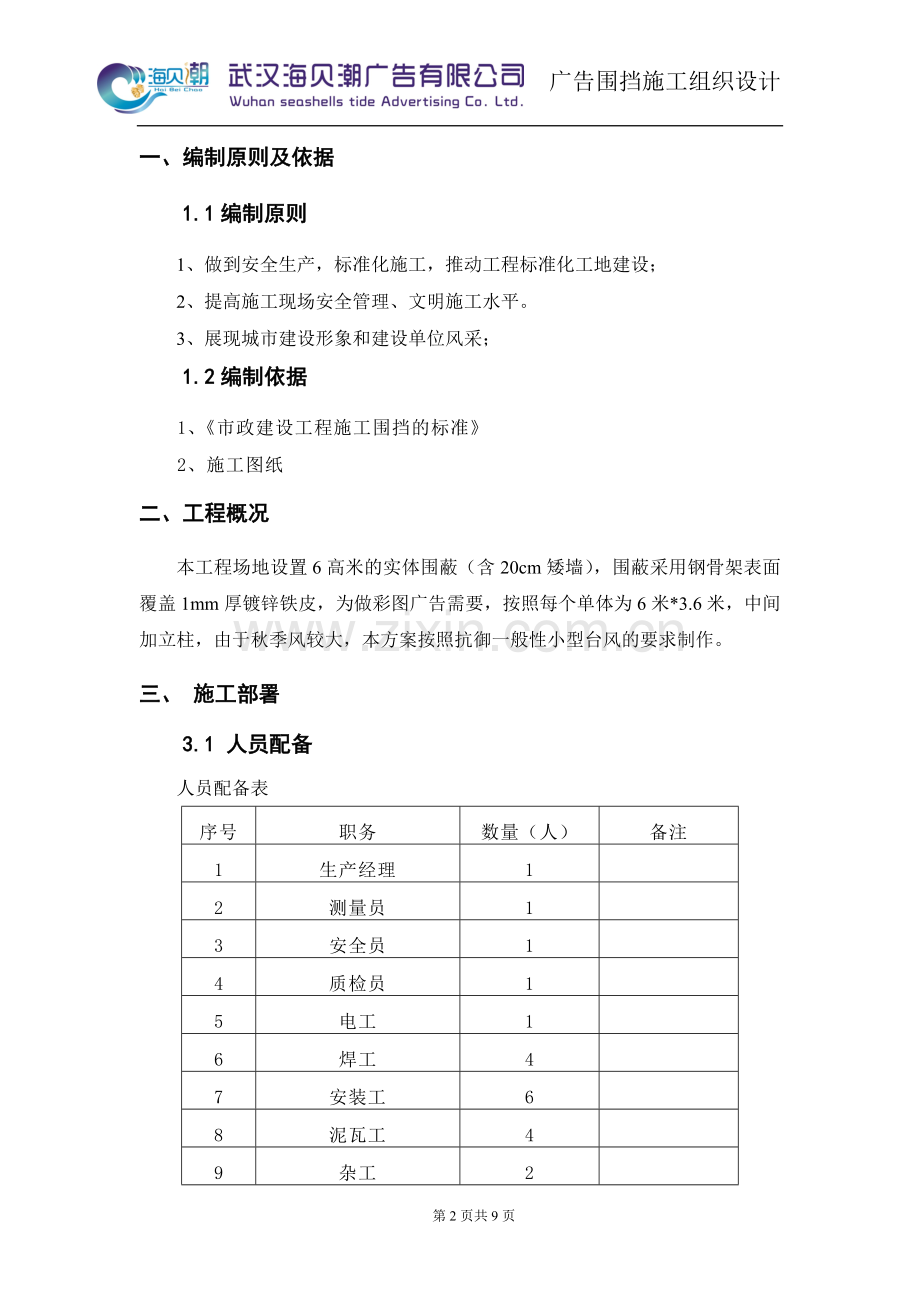

一、编制原则及依据
1.1编制原则
1、做到安全生产，标准化施工，推动工程标准化工地建设；
2、提高施工现场安全管理、文明施工水平。
3、展现城市建设形象和建设单位风采；
1.2编制依据
1、《市政建设工程施工围挡的标准》
2、施工图纸
二、工程概况
本工程场地设置6高米的实体围蔽（含20cm矮墙），围蔽采用钢骨架表面覆盖1mm厚镀锌铁皮，为做彩图广告需要，按照每个单体为6米*3.6米，中间加立柱，由于秋季风较大，本方案按照抗御一般性小型台风的要求制作。
三、 施工部署
3.1 人员配备
人员配备表
序号
职务
数量（人）
备注
1
生产经理
1

2
测量员
1

3
安全员
1

4
质检员
1

5
电工
1

6
焊工
4

7
安装工
6

8
泥瓦工
4

9
杂工
2

3.2 主要机械设备
设备表
序号
设备名称
规格型号
数量（台）
备注
1
发电机
STC-24(24kw)
1
常柴牌
2
电焊机
ZX7-400T
1
箭豹
3
切割机
J1G-SH01-355
1
φ355
合计：
3

3.3 测量工具
水准仪一台(苏光DSZ2)，全站仪一台（尼康DTM-552，测距精度1+1ppm，测角精度0.5）。
3.4 工期要求
1、工期节点要求及计划
确保在2017年 月 日前完成围挡的施工。施工进度计划见下表：
围挡施工进度计划表

2、工期保证措施
1）从组织管理上保证工期：建立一支精干的施工队伍，成员施工经验丰富，分工责任明确。
2）从计划安排上保证工期：制定周密详细的施工进度计划，抓住关键工序，对影响到总工期的工序和作业环节给予人力和物力的充分保证，确保总进度计划的顺利完成。
3）从资源上保证工期：该工程所需的机械、设备、技术人员、劳动力、材料、资金等资源给予优先保证；制定严格的材料供应计划，根据现场的施工进度情况保证各施工段材料的及时供应，杜绝停工待料的情况出现耽误工期。
4）从技术上保证工期：实行技术交底制度，施工技术人员应在施工之前及时向班组做好详尽的技术交底，勤到现场施工，对各个施工过程做好跟踪技术监控，发现问题及时现场就地解决，防止工序检验不合格而进行返工，延误工期。
5）工期调整及追赶措施：合理地增加料具的投入，减少料具的倒用，从而缩短作业循环时间；适当增加劳动力，充分调动人的积极性，在作业人员中开展零缺陷活动，尽量减少因操作失误而返工造成对工期的影响。
3.5材料供应计划
材料供应计划详见下表：
围挡施工材料供应计划表
序号
材料名称
单位
数量

1
∠4热镀锌角钢
支
1400

2
C20商砼
m3
60

3
电源线
m
300

4
1mm镀锌铁皮
m2
1200

5
LED射光灯
盏
110

四、施工工艺
4.1 围挡定位
根据前期上报并审批的施工平面布置图，对临时围挡进行测量定位，放线后请监理与业主予以确认，与图纸不符部位及时进行调整。注意围挡测量放样的是围挡的外边缘线。
4.2 基础施工
4.3 基础、立柱及板块设计
施工围挡采用桁架柱+钢架的形式，高度6m（不含20cm高矮墙）。桁架柱距3米，截面60cm*30cm，围档底部设置20cm高、24cm宽的地梁。地梁图示如下：
：

矮墙高砂浆（M7.5）抹面后涂刷青灰色防水涂料；矮墙外侧再涂刷30cm间隔30cm黄色斜条。
桁架柱顶预留照明、警示设施。镀锌铁皮采用钢质骨架与板面连接，镀锌铁板厚1mm，必须采用锚钉骨架固定，严禁采用铁丝捆绑固定。在坡面场地时广告墙顶面采用错台设置，严禁采用斜坡过渡形式。桁架柱示意图如下：
围挡外广告宣传内容按建设相关规定制作。做好日常维护工作，保证围挡稳固、整齐、美观。
（备注：广告牌骨架图中LED射光灯间距为6米一个）
4.4 立柱及围挡板块施工
施工前用临时围挡将场地围蔽，设好警示标志，确保安全后再进行施工。
基础完成后，根据桁架柱和中间立柱（□100*100）的外伸高度，均匀分隔，挡板骨架外围每个尺寸为6000mm*3300mm，外围骨架横梁□1000*3600*6为抗风设计，竖向骨架为□471*6000*7，焊接在桁架柱上中间部位，镀锌铁皮采用锚钉连接□50*50*3或□30*30*3上，桁架柱上或中间立柱与墙面骨架之间采用满焊焊接。全部焊接完毕后，对焊接情况进行验收后，进行板块安装。依次安装每个板块，将围挡墙板块焊接到柱点焊固定后，再进行加固满焊焊接。
效果如下：
4.5 施工现场出入口设置
我们将按文明施工管理的规定和本工程业主标准化建设文件的要求，同时为了保证施工材料能够顺利运进施工现场，方便工地职工进出施工现场。
五、质量保证措施
(1)组织措施。建立健全各项质量检验检查制度，建立质量管理体系，明确各级质量责任。建立严格的自检制度，保证工序合格。
(2)加强宣传教育力度。“以质量求生存，以质量求信誉”，提高每个职工的质量意识。
(3)建立奖罚制度，把质量和经济挂钩。
(4)严格把好材料和成品构件质量关。
六、安全保证措施
(1)针对工程特点及“安全第一，预防为主”的方针，上岗前对施工人员进行安全培训和安全技术交底，考核上岗。
(2)高空作业人员按规定体检，并按要求系安全带。
(3)特种作业人员持证上岗。
(4)严格执行国家建工总局发布的《关于加强劳动保护工作的决定》中提出的施工安全《十项措施》。
(5)每班前认真检查吊装索具、工器具，高空作业人员配好安全带，认真检查吊装索具、工器具，认真检查作业平台、爬梯等。
(6) 加强安全用电管理，严格执行《施工现场临时用电安全技术规范》JCJ44-88的规定。
(7) 设专职安全检查员一名，负责施工现场的安全工作。
（8）围挡施工前先用临时围挡围蔽，确保施工安全。
七、防火措施
(1)临时围挡搭建需分类、分组堆放，按防火要求设定间距。消防器材布局合理规范。
(2)用电线路、电器设备必须由具备相应资质电工统一安装，并配置漏电保护器等防护器材，根据《施工现场临时用电安全技术规范》JCJ46-88的规定，统一采用三相五线制，即TN-S标准。
(3)建立、健全用电安全动火审批手续。易燃易爆物品管理“四定（定人、定职责、定岗位、定奖罚）”。
八、文明施工保障措施
1、按照要求实行封闭施工，施工区域用临时围挡围护。
2、现场布置安全生产标语和警示牌，危险区设置安全警示标志。在主要施工道路口设置交通指示牌。
3、环境整洁，做到无污水外溢、无垃圾堆放。
4、进场材料严格按要求位置进行规范堆放，现场材料员认真做好材料进场的验收工作(包括数量、质量、质保书)并且做好记录。
5、现场使用的机械设备，按平面布置规划固定定点存放，遵守机械安全规程。
6、由于施工场地位于市区，附近交通繁忙，居民住宅楼密集，为确保施工的顺利进行，得到当地居民的支持与谅解，须重视环境的协调工作，确保工程顺利进行。
7、对可能发生的纠纷情况，在进行良好的沟通情况下取得当地政府的支持。做好认真地接待工作，及时了解当地居民的困难，与他们取得沟通和协商。

第9页共9页
