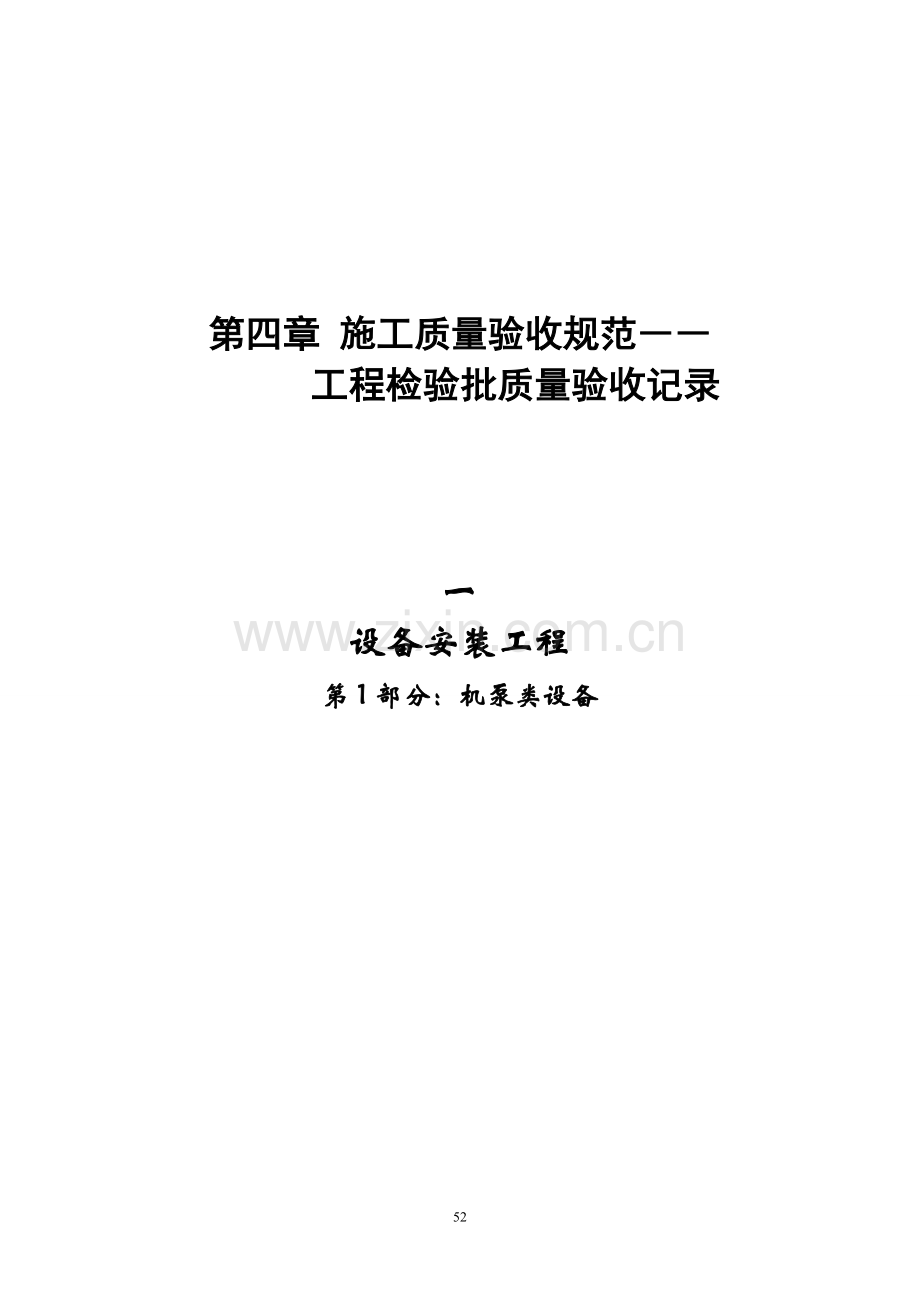

第四章 施工质量验收规范――
　　　工程检验批质量验收记录

一
设备安装工程
第1部分：机泵类设备

52

注水泵安装工程检验批质量验收记录
（SY4201.1－2007）
表1.1
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
泵设备型号、规格、性能、参数、尺寸、外观质量
6.2.1

2
基础混凝土验收及承重面预留垫铁高度
6.2.2

3
地脚螺栓、螺母、垫片、材质和规格
6.2.3，6.2.4

4
垫铁的材质、规格及安放位置和距离
6.2.5，6.2.6

5
地脚螺栓的安放及预留孔的灌浆
6.2.4，6.2.7

6
泵的找正
6.2.8

7
泵的试运
6.2.9

一般项目
1
泵安装时的基础
混凝土强度
6.3.1

2
地脚螺栓的安装及灌浆
6.3.2，6.3.3

3
垫铁安放及泵的调平
6.3.4，6.3.7

4
采用联合底座安装
及无垫铁安装
6.3.5，6.3.6

5
电机底座上的垫板与机爪之间的间隙
6.3.13

6
泵调平找正后的允许偏差
与安装基准线允许偏差
纵、横中心线
5mm

标高
±5mm

泵的水平度允许偏差
离心式注水泵
整体安装
纵向
≤0.10/1000

横向
≤0.20/1000

无公用底座
纵向
≤0.05/1000

横向
≤0.05/1000

柱塞式注水泵
纵向
≤0.10/1000

横向
≤0.10/1000

7
试运转
6.3.15，6.3.16

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

输油泵组安装工程检验批质量验收记录
（SY4201.1－2007）
表1.2
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
泵设备型号、规格、性能、参数、尺寸、外观质量
6.2.1

2
基础混凝土验收及承重面预留垫铁高度
6.2.2

3
地脚螺栓、螺母、垫片、材质和规格
6.2.3，6.2.4

4
垫铁的材质、规格及安放位置和距离
6.2.5，6.2.6

5
地脚螺栓的安放及预留孔的灌浆
6.2.4，6.2.7

6
泵的找正
6.2.8

7
泵的试运
6.2.9

一般项目
1
泵安装时的基础
混凝土强度
6.3.1

2
地脚螺栓的安装及灌浆
6.3.2，6.3.3

3
垫铁安放及泵的调平
6.3.4，6.3.7

4
采用联合底座安装
及无垫铁安装
6.3.5，6.3.6

5
电机底座上的垫板与机爪之间的接触面
6.3.13

6
泵调平找正后的允许偏差
与安装基准线允许偏差
纵、横中心线
5mm

标高
±5mm

泵的水平度允许偏差
整体安装
纵向
≤0.10/1000

横向
≤0.20/1000

无公用底座
纵向
≤0.05/1000

横向
≤0.05/1000

7
试运转
6.3.15，6.3.17

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

离心泵安装工程检验批质量验收记录
（SY4201.1－2007）
表1.3
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
泵设备型号、规格、性能、参数、尺寸、外观质量
6.2.1

2
基础混凝土验收及承重面预留垫铁高度
6.2.2

3
地脚螺栓、螺母、垫片、材质和规格
6.2.3，6.2.4

4
垫铁的材质、规格及安放位置和距离
6.2.5，6.2.6

5
地脚螺栓的安放及预留孔的灌浆
6.2.4，6.2.7

6
泵的找正
6.2.8

7
泵的试运
6.2.9

一般项目
1
泵安装时的基础
混凝土强度
6.3.1

2
地脚螺栓的安装及灌浆
6.3.2，6.3.3

3
垫铁安放及泵的调平
6.3.4，6.3.7

4
采用联合底座安装
及无垫铁安装
6.3.5，6.3.6

5
电机底座上的垫板与机爪之间的接触面
6.3.13

6
泵调平找正后的允许偏差
与安装基准线允许偏差
纵、横中心线
5mm

标高
±5mm

泵的水平度允许偏差
整体安装
纵向
≤0.10/1000

横向
≤0.20/1000

无公用底座
纵向
≤0.05/1000

横向
≤0.05/1000

7
试运转
6.3.15

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

井用泵安装工程检验批质量验收记录
（SY4201.1－2007）
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
泵设备型号、规格、性能、参数、尺寸、外观质量
6.2.1

2
基础混凝土验收及承重面预留垫铁高度
6.2.2

3
地脚螺栓、螺母、垫片、材质和规格
6.2.3，6.2.4

4
垫铁的材质、规格及安放位置和距离
6.2.5，6.2.6

5
地脚螺栓的安放及预留孔的灌浆
6.2.4，6.2.7

6
泵的找正
6.2.8

7
泵的试运
6.2.9

一般项目
1
泵安装时的基础混凝土强度
6.3.1

2
地脚螺栓的安装及灌浆
6.3.2，6.3.3

3
垫铁安放及泵的调平
6.3.4，6.3.7

4
泵的安装
6.3.14

5
试运转
6.3.18

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日
表1.4

轴流泵安装工程检验批质量验收记录
（SY4201.1－2007）
表1.5
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
泵设备型号、规格、性能、参数、尺寸、外观质量
6.2.1

2
基础混凝土验收及承重面预留垫铁高度
6.2.2

3
地脚螺栓、螺母、垫片、材质和规格
6.2.3，6.2.4

4
垫铁的材质、规格及安放位置和距离
6.2.5，6.2.6

5
地脚螺栓的安放及预留孔的灌浆
6.2.4，6.2.7

6
泵的找正
6.2.8

7
泵的试运
6.2.9

一般项目
1
泵安装时的基础
混凝土强度
6.3.1

2
地脚螺栓的安装及灌浆
6.3.2，6.3.3

3
垫铁安放及泵的调平
6.3.4，6.3.7

4
泵的调平找正
6.3.11，6.3.12

5
泵调平找正后的允许偏差
与安装基准线允许偏差
纵、横中心线
5mm

标高
±5mm

泵体及驱动机水平度允许偏差
整体安装
单层基础
≤0.20/1000

双层基础
≤0.05/1000

无公用底座
泵座法兰面
≤0.05/1000

联轴器端面和中间轴端面
≤0.03/1000

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

齿轮泵安装工程检验批质量验收记录
（SY4201.1－2007）
表1.6
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
泵设备型号、规格、性能、参数、尺寸、外观质量
6.2.1

2
基础混凝土验收及承重面预留垫铁高度
6.2.2

3
地脚螺栓、螺母、垫片、材质和规格
6.2.3，6.2.4

4
垫铁的材质、规格及安放位置和距离
6.2.5，6.2.6

5
地脚螺栓的安放及预留孔的灌浆
6.2.4，6.2.7

6
泵的找正
6.2.8

7
泵的试运
6.2.9

一般项目
1
泵安装时的基础
混凝土强度
6.3.1

2
地脚螺栓的安装及灌浆
6.3.2，6.3.3

3
垫铁安放及泵的调平
6.3.4，6.3.7

4
底座、泵体
与安装基准线允许偏差
纵、横中心线
5mm

标高
±5mm

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

螺杆泵安装工程检验批质量验收记录
（SY4201.1－2007）
表1.7
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
泵设备型号、规格、性能、参数、尺寸、外观质量
6.2.1

2
基础混凝土验收及承重面预留垫铁高度
6.2.2

3
地脚螺栓、螺母、垫片、材质和规格
6.2.3，6.2.4

4
垫铁的材质、规格及安放位置和距离
6.2.5，6.2.6

5
地脚螺栓的安放及预留孔的灌浆
6.2.4，6.2.7

6
泵的找正
6.2.8

7
泵的试运
6.2.9

一般项目
1
泵安装时的基础
混凝土强度
6.3.1

2
地脚螺栓的安装及灌浆
6.3.2，6.3.3

3
垫铁安放及泵的调平
6.3.4，6.3.7

4
采用联合底座安装
及无垫铁安装
6.3.5，6.3.6

5
电机底座上的垫板与机爪之间的间隙
6.3.13

6
试运转
6.3.15

7
底座、泵体的允许偏差
与安装基准线允许偏差
纵、横中心线
5mm

标高
±5mm

泵体水平度允许偏差
整体安装
纵向
≤0.10/1000

横向
≤0.20/1000

无公用底座
纵向
≤0.05/1000

横向
≤0.05/1000

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

压缩机安装工程检验批质量验收记录
（SY4201.1－2007）
表1.8
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
应有出厂合格证和设备技术文件
7.2.1

2
设备基础验收
7.2.2

3
管道吹扫及清洗
7.2.3

4
循环油系统试运行
7.2.4

5
无负荷试运转
7.2.5

6
负荷试运转
7.2.6

一般项目
1
地脚螺栓安装
7.3.1

2
垫铁安装
7.3.2

3
无垫铁安装
7.3.3

4
压缩机安装
7.3.4

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

风机安装工程检验批质量验收记录
（SY4201.1－2007）
表1.9
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
风机型号、规格及随机资料
8.2.1

2
基础复查
8.2.2

3
风机试运转
8.2.3

一般项目
1
地脚螺栓安装
8.3.1

2
垫铁安装
8.3.2

3
风机与电机连接
8.3.3

4
联轴器安装
8.3.4

5
风机安装的允许偏差
8.3.5

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

游梁式抽油机安装工程检验批质量验收记录
（SY4201.1－2007）
表1.10
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
抽油机型号、规格及随机资料
9.2.1

2
抽油机试运转
9.2.2

一般项目
1
中心控制桩于设备就位基准线允许偏差不大于2mm

2
底座中心于设备就位基准控制线的偏差不大于2mm

3
地脚螺栓
9.3.3

4
垫铁
9.3.4

5
两曲柄纵轴线
9.3.5

6
在上下死点位置时，两连杆重合为一直线

7
平衡块与曲柄装配面及燕尾槽内无杂物，平衡块位置适度且紧固牢固

8
机体与零部件的锈蚀应除净

9
底座水平度
纵向允许偏差不应大于3/1000

横向允许偏差不应大于0.5/1000
10
支架顶平面水平度允许偏差不大于1/1000

11
悬绳器中心与井口中心同心度允许偏差不大于1.5mm

12
电机皮带轮端面与减速器皮带轮端面应在同一平面内，且保证两轴相互平行，以减速器皮带轮端面为基准，电动机皮带轮端面的拉线距离不应大于1mm

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

燃气轮机机体安装工程检验批质量验收记录
（SY4201.1－2007）
表1.11
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
基础验收
10.1.2.1

2
二次灌浆混凝土强度
10.1..2.2

3
燃气轮机安装技术资料
10.1..2.3

一般项目
1
基础灌浆
10.1.3.1

2
地脚螺栓安装
10.1.3.2

3
垫铁安装
10.1.3.3

4
无垫铁安装
10.1.3.4

5
燃气轮机找平、找正
10.1.3.5

6
底盘与机壳各支承面安装
10.1.3.6

7
轴承座检查
10.1.3.7

8
联轴器安装
10.1.3.8

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

燃气轮机试运转检验批质量验收记录
（SY4201.1－2007）
表1.12
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
附属设备系统试运转前的条件
10.2.2.1

2
燃气轮机试运转前的条件
10.2..2.2

3
燃气轮机试运转要求
10.2..2.3

4
润滑油系统试运完成后，油质检验要求
10.2.2.4

一般项目
1
附属设备试运转要求
10.2.3.1

2
润滑油系统试运转要求
10.2.3.2

3
冷却水系统试运转要求
10.2.3.3

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

附录C
（规范性附录）
分部（子分部）工程质量控制资料核查记录
机泵类设备分部（子分部）工程质量控制资料应按表C.1进行核查。
表C.1 分部（子分部）工程质量控制资料核查记录　　　
工程名称

施工单位

序号
项目
资料名称
份数
核查意见
核查人
1
机泵类设备安装
图纸会审、设计变更、洽商记录

2
设备、材料、配件出厂合格证、有关文件及进厂检验报告

3
设备开箱检查记录

4
隐蔽工程记录

5
施工记录

6
试运转记录

7
分项工程质量验收记录

8

9

10

11

12

一
设备安装工程
第2部分：塔类设备

塔体安装检验批质量验收记录
（SY4201.2－2007）
表1.13
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
到货检验
6.1.2.1

2
按要求在压力容器施工前办理书面告知
6.1.2.1

3
按要求申报压力容器监督检验
6.1.2.3

4
基础验收
6.1.2.4

5
二次灌浆
6.1.2.5

一般项目
1
塔体安装允许偏差mm
中心线位置
5

标高
±5

铅垂度
H/1000，且不超过30

2
地脚螺栓安装
6.1.3.2

3
垫铁安装
6.1.3.3

4
塔内清扫
6.1.3.4

5
塔封闭
6.1.3.5

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

塔内件安装及压力试验检验批质量验收记录
（SY4201.2－2007）
表1.14
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
塔内件应符合设计要求，并附有出厂合格证明书及安装说明等技术文件
6.2.2.1

2
塔压力试验应符合设计要求
6.2.2.2

一般项目
1
塔内部支撑件的安装
6.2.3.1

2
降液板的支持板安装
6.2.3.2

3
降液板、塔盘支撑件安装尺寸允许偏差
6.2.3.3

4
塔盘面水平度允许偏差
6.2.3.4

5
塔盘气液分布元件的安装
6.2.3.5

6
颗粒填料（环形、鞍形、鞍环形及其他）安装
6.2.3.6

7
丝网波纹填料安装
6.2.3.7

8
液体分布装置安装
6.2.3.8

施工单位检查评定结果

项目专业质量检查员： 年 月 日
监理（建设）单位验收结论

监理工程师（建设单位项目代表）： 年 月 日

附录C
（规范性附录）
分部（子分部）工程质量控制资料核查记录
塔类设备安装分部（子分部）工程质量控制资料核查记录应按表C.2进行。
表C.2 塔类设备安装分部（子分部）工程质量控制资料核查记录　　　
工程名称

施工单位

序号
项目
资料名称
份数
核查意见
核查人
1
塔
类
设
备
安
装
图纸会审、设计变更

2
设备、材料、配件出厂合格证、有关文件及检验报告

3
设备开箱检查记录

4
隐蔽工程记录

5
施工记录

6
设备清理检查封闭记录

7
塔内件安装记录

8
设备填充记录

9
分项工程质量验收记录

10

11

12

一
设备安装工程
第3部分：容器类设备

整装容器安装工程检验批质量验收记录
（SY4201.3－2007）
表1.15
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
容器的质量证明文件等要求
6.2.1

2
容器进场质量验收
6.2.2

3
容器基础验收
6.2.3

4
活动支座
6.2.4

5
试漏
钢制圆筒形容器、原油电脱水容器
6.2.5

常压容器
6.2.6

6
其他要求
常压容器
6.2.7

原油电脱水容器
6.2.8

一般项目
1
钢制
圆筒
形容
器安
装允
许偏
差
立式
卧式

中心线位置
D≤2000
5
5

D＞2000
10

标高
±5
±5

水平度
轴向
－
L/1000

径向
－
2D/1000

垂直度
≤H/1000,且≤25
－

方位(沿底环圆周测量)
D≤2000
≤10
－

D＞2000
≤15
－

2
常压
容器
安装
允许
偏差

圆形容器
箱槽容器

标高
±15
±5

水平度
轴向
≤L/1000,且≤10
≤L/1000,且≤10

径向
≤D/1000,且≤5

中心线位移
≤15
≤15

垂直度
≤H/1000,且≤25
－

支架装配位置及上表面标高
±5
±5

支架立柱垂直度

≤H/1000,且≤10

3
原油电脱水器安装允许偏差
坐标位移
≤20

标高
±10

水平度
轴向
≤L/1000,且≤10

径向
≤D/1000,且≤5

成排同型端面平行度
＜15

成排同型间距
±20

4
地脚螺栓
6.3.2

5
垫铁安装质量要求
6.3.3

6
垫铁的有关要求
6.3.4

施工单位检查评定结果
项目专业质量检查员： 　 年 月 日
监理（建设）单位验收结论
监理工程师（建设单位项目代表）： 年 月 日
附件安装检验批质量验收记录
（SY4201.3－2007）
表1.16
工程名称

分项工程名称

验收部位

施工单位

专业负责人

项目经理

施工执行标准名称及编号

检验批编号

施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
附件应有质量合格证明文件，规格、型号及性能检测报告应符合国家标准或设计要求
7.1.1

2
附件进场质量验收
7.1.2

3
安全阀、防爆片、压力表、液面计安装位置
7.1.3

4
安全阀校验和安装
7.1.4

一般项目
1
与容器连接的各种管、阀件
7.2.1

2
容器内部填料
7.2.2

3
液面计、视镜的安装
7.2.3

4
容器类设备附件安装
1
液面信号反馈装置或液面计安装
7.3.4

2
操纵阀机构

3
螺栓紧固

4
调节阀安装方向

5
温度计安装位置
