厂拌热再生设备与技术.ppt

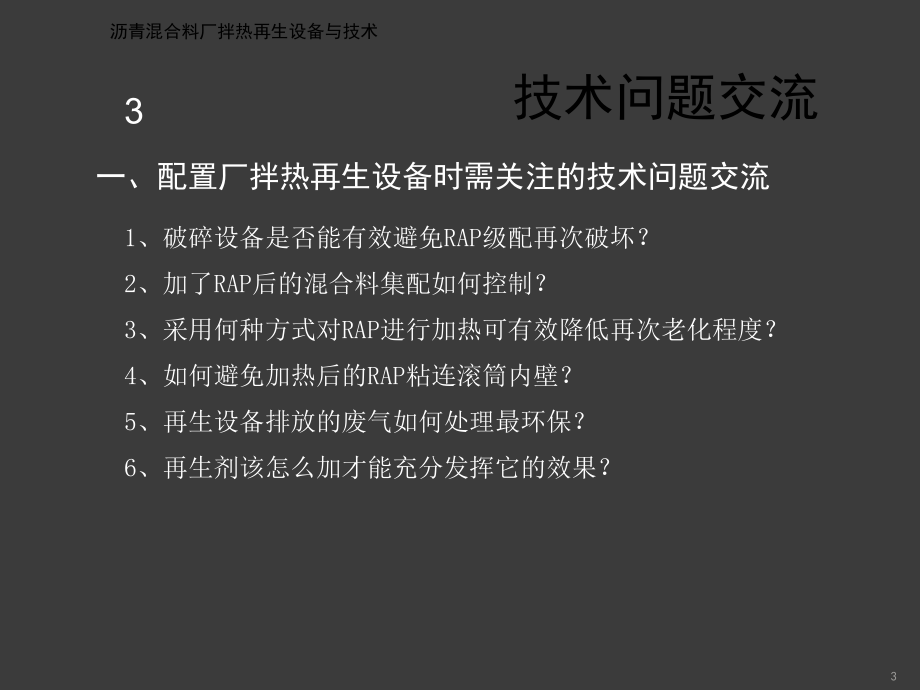

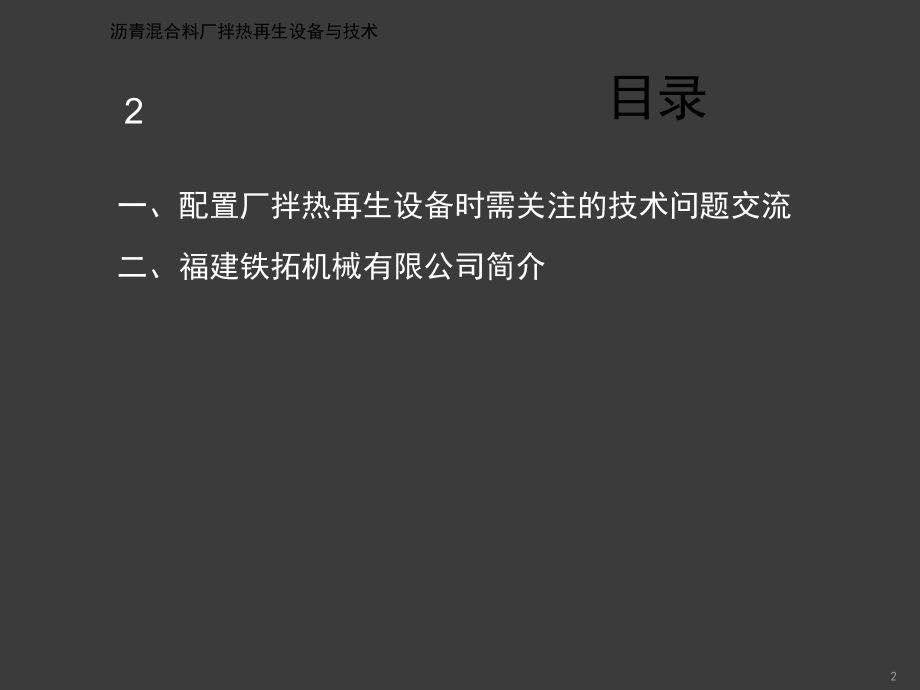

*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,厂拌热再生设备与技术,1,2,目录,沥青混合料厂拌热再生设备与技术,一、配置厂拌热再生设备时需关注的技术问题交流,二、福建铁拓机械有限公司简介,2,3,一、配置厂拌热再生设备时需关注的技术问题交流,1、破碎设备是否能有效避免,RAP,级配再次破坏？,2、加了,RAP,后的混合料集配如何控制？,3、采用何种方式对,RAP,进行加热可有效降低再次老化程度？,4、如何避免加热后的,RAP,粘连滚筒内壁？,5,、再生设备排放的废气如何处理最环保？,6,、再生剂该怎么加才能充分发挥它的效果？,沥青混合料厂拌热再生设备与技术,技术问题交流,3,4,RAP,破碎（选配）,机械翻挖情况下获取的,RAP,1、破碎设备是否能有效避免,RAP,级配再次破坏？,沥青混合料厂拌热再生设备与技术,技术问题交流,4,使用铣刨机情况下获取的,RAP,沥青混合料厂拌热再生设备与技术,技术问题交流,5,5,RAP,破碎,反击式,优点：常规设备，配建标准。,缺点：灰尘多、磨损快、使用成本高。,对辊式,优点：磨损少，不会破坏集配。,缺点：设备体积大。,沥青混合料厂拌热再生设备与技术,技术问题交流,6,6,RAP,破碎（选配）,颚式破碎机应用在此处缺点：,微量弹性的,RAP,不易破碎后掉落，尤其是热天；易夾碎石子破坏原有集配。,沥青混合料厂拌热再生设备与技术,技术问题交流,7,7,从理论而言，若旧料筛分的规格越多原材料粒径范围较窄，供料过程中,RAP,发生离析和变异性的程度相对降低。建议筛孔选择如下：将级配范围筛分为,4,5,种规格，,4.75mm,以下、,9.5,4.75mm,、,13.2,9.5mm,、,13.2,19.0mm,、,19.0mm,以上的材料。,4.75mm,以下的,RAP,材料沥青含量较高，粉料含量高，骨料含量低，再生价值最高，对再生混合料的级配影响很大。,实验证明提高振动筛的振动频率可有效缓解,RAP,易堵筛网的问题。,2、加了,RAP,后混合料的集配如何控制？,沥青混合料厂拌热再生设备与技术,技术问题交流,8,8,冷料仓的控制,常见的配料方式均采用变频技术调节冷料仓喂料皮带主动滚筒的转速以及料门大小实现供料量的调节，从而实现比例控制，但这种方式常常受料,仓料位、,RAP,含水率,等因素影响。,将水泥稳定土搅拌站配料皮带机的皮带秤机构设置在喂料皮带上，使得,RAP,配料精度更高，配料量不会随料斗内物料高度变化而波动。,沥青混合料厂拌热再生设备与技术,技术问题交流,9,9,650,-,1,0,00,约175,直径大,废气温度约180,3,、采用何种方式对,RAP,进行加热？,无料帘区域,沥青混合料厂拌热再生设备与技术,技术问题交流,10,10,还有一些公司提出一种技术，在厂拌热再生设备燃烧器火焰外部增加了一圈高压冷风来隔离火焰与,RAP,。,个人认为此种方式存在加剧,RAP,老化的风险。物质氧化的两个重要条件分别是,温度,和所处环境中,氧分子含量,。滚筒内温度较高时必然的，但是氧气含量我们是可以检测和调节控制的。火焰外的那一圈冷风含氧量较高，若调整不当将增加滚筒内氧分子含量，从而导致RAP表面沥青的老化加剧。,沥青混合料厂拌热再生设备与技术,技术问题交流,11,11,采用柔性提料板已经可以比较好的解决这个问题，有一些品牌的设备采用控制料温在,80-110,的方式，有些品牌则采用细料直接投入搅拌主机的形式来减少滚筒内的粘料问题。,4,、如何避免加热后的,RAP,粘连滚筒内壁？,沥青混合料厂拌热再生设备与技术,技术问题交流,12,12,再 生 滚 筒,热 风 炉,废,气,室,原 生 滚 筒,除 尘 器,废气内循环,废,气,二,次,燃,烧,140,-,1,8,0,80,-,1,2,0,5,、再生设备排放的废气如何处理最环保？,140,-,1,8,0,650,-100,0,1300,-140,0,140,-,1,8,0,沥青混合料厂拌热再生设备与技术,技术问题交流,13,13,石 粉,填充料,储存,输送,计量,沙 子,配,料,冷料,输送,烘干,加热,筛分,贮存,除尘器,热料,提升,沥青,结合料,融化,脱水,加热,保温,搅,拌,成,品,料,储,存,碎,(,砾,),石,旧沥青混 合 料,加热保温,破碎配料,冷料提升,贮存,再生剂,计量,计量,计量,计量,预,搅,拌,贮存,6,、再生剂该怎么加才能充分发挥它的效果？,沥青混合料厂拌热再生设备与技术,技术问题交流,14,14,福建铁拓机械有限公司（简称铁拓机械），成立于2004年7月，成立至今一直致,力于,沥青搅拌设备,、,沥青再生设备,等搅拌设备的研究、生产、销售及服务。,办公服务大楼 现代化办公环境 技术培训中心,二、福建铁拓机械有限公司,简介,沥青混合料厂拌热再生设备与技术,公司简介,15,15,产品简介,沥青混合料厂拌热再生设备与技术,公司简介,16,16,市场销售情况,铁拓机械销售及服务网络覆盖全国,30,多个省市及欧州、亚州、非州等,50,多个国家地区。超过,1200,台设备在全球各地为公路行业服务。,2014,年沥青设备年产值,2,亿多。其中厂拌热再生设备连续多年销量全行业第一，目前市场占有率全行业第一。,沥青混合料厂拌热再生设备与技术,17,17,新项目汇报,产品概况（泡沫沥青温拌）,沥青混合料温拌技术可有效降低混合料在搅拌、运输、摊铺、碾压环节的施工,温度，一般温度最少可降低,30,。温度降低后以上施工环节中,沥青烟的排放量可显著降低,。同时由于混合料温度降低了，所以加热骨料所消耗的,燃料成本也降低,至少,30%,以上。铁拓机械采用泡沫沥青技术实现沥青混合料的温拌，设备采购成本低、客户使用成本相对于温拌剂技术降低很多。经工地测试混合料性能满足客户要求，其是真正意义上的,绿色施工技术,。,沥青混合料厂拌热再生设备与技术,18,18,产品概况（泡沫沥青温拌）,沥青混合料厂拌热再生设备与技术,新项目汇报,19,19,国内外使用情况,美国新修道路中,30%,以上均采用了温拌技术，而国内,5,年前就有专家提出此概念，也有个别企业从国外购买成熟温拌剂或沥青发泡装置尝试使用温拌技术，但是从市场应用推广速度来看还是非常缓慢。很多领导认为这就是在“参水”，不敢尝试。,我公司在经过,3,年时间不断的学习、收集资料、试验、验证、对比国内外几种典型结构的沥青加水发泡装置，最终开发出了,微泡沫沥青,发泡装置，通过公司内部试验结果结合第一套泡沫沥青装置在浙江嘉兴工地的实验效果，我们认为此种技术在节能环保方面的特点非常突出，值得在行业内推广。,我们呼吁行业中专家与领导能够深入的研究了解此项技术，与设备制造企业一起在国内尝试并推动这种节能环保的新技术。,沥青混合料厂拌热再生设备与技术,新项目汇报,20,20,21,
