万能电源模块 接法.doc

一、 特点：
华美模块与众不同之处就是不用环氧封装，易散热、寿命长、适应绝大多数彩电电源电路的替代，带载能力特强，具有过流、短路自动保护功能，安装简便、快捷，好用、耐用，无干扰，价格实惠。只要原机整流滤波电路及开关变压器完好，就可顺利加装。如遇串联型、降压型电源或VCD、DVD、卫星接收机、彩显等请选用本厂万能三端电源模块。

二、安装方法：
1、拆除原电源开关管或厚膜块，将本模块装在原散热片上斗检查原机电源开关管集电极与+300V电压之间并联的浪涌电压吸收电路是否完好，如有损坏请更换。
2、红线接到原开关管C极(场效应管为D极)或厚膜块内相应功率管的C极焊点上。
5、黑线接400V大电解负极(热地)。
4、黄线接次极主电源(110V-下40V)整流之前(整流管正极)。

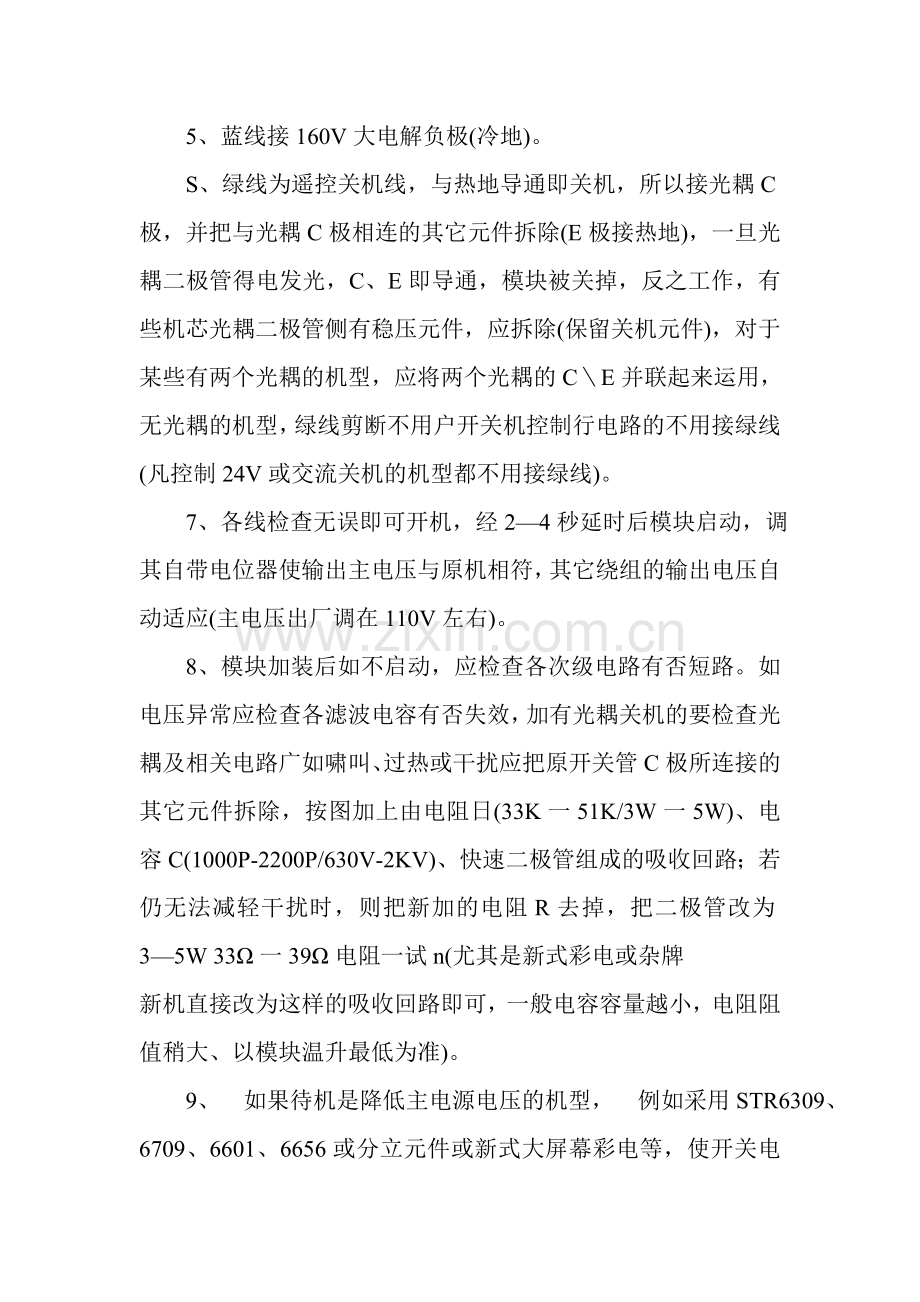

5、蓝线接160V大电解负极(冷地)。
S、绿线为遥控关机线，与热地导通即关机，所以接光耦C极，并把与光耦C极相连的其它元件拆除(E极接热地)，一旦光耦二极管得电发光，C、E即导通，模块被关掉，反之工作，有些机芯光耦二极管侧有稳压元件，应拆除(保留关机元件)，对于某些有两个光耦的机型，应将两个光耦的C＼E并联起来运用，无光耦的机型，绿线剪断不用户开关机控制行电路的不用接绿线(凡控制24V或交流关机的机型都不用接绿线)。
7、各线检查无误即可开机，经2—4秒延时后模块启动，调其自带电位器使输出主电压与原机相符，其它绕组的输出电压自动适应(主电压出厂调在110V左右)。
8、模块加装后如不启动，应检查各次级电路有否短路。如电压异常应检查各滤波电容有否失效，加有光耦关机的要检查光耦及相关电路广如啸叫、过热或干扰应把原开关管C极所连接的其它元件拆除，按图加上由电阻日(33K一51K/3W一5W)、电容C(1000P-2200P/630V-2KV)、快速二极管组成的吸收回路；若仍无法减轻干扰时，则把新加的电阻R去掉，把二极管改为3—5W 33Ω一39Ω电阻一试n(尤其是新式彩电或杂牌
新机直接改为这样的吸收回路即可，一般电容容量越小，电阻阻值稍大、以模块温升最低为准)。
9、 如果待机是降低主电源电压的机型， 例如采用STR6309、6709、6601、6656或分立元件或新式大屏幕彩电等，使开关电源工作在低电压状态给CPU提供工作电压的机型，请选用本厂降压通模块或全万能三端电源模块或华美A8模块。

华美电源模块方便/简单/耐用......
HM-21寸金属外壳万能型电源模块，本产品特大优点散热快/好/耐用，华美电源模块适用于21寸以下.
我们建议您找专业的维修人员帮您更换，产品的特殊性所涉及包换的运费由买家承担，也不接受因为产品的质量而给予差评，一旦发现我们将追究到底。

华美新一代精密调压 万能电源模块 说明书
　　本模块只有三根引线，以最简单的方法与原机电路连接，具有过压、过流、短路保护功能，安装简便、快捷，大多数机型只用本模块的两根线(红、黑线)就能搞定，带载能力极强，使用更加稳定、可靠，给日常维修及产品应用带来极大的便利。它不仅能够维修替代各种彩电开关电源电路，而且还适用于VCD、DVD、卫星接收机、充电器、胶印机等开关电源的维修与应用。

　　一、安装前对原机要求
　　开关变压器完好；初次级整流、滤波电路完好；利用光耦遥控开关的机器，光耦和相关电路要完好；并联型开关电源其开关管集电极的浪涌吸收回路要完好。
　　二、接线及安装
　　1、拆除原电源开关管或厚膜块，保留其反峰吸收回路并确认其完好，将本模块牢固地固定在原散热片上；
　　2、红线接原开关管C极焊点(场效应管为D极)或厚膜块内相应功率管C极焊点；
　　3、黑线接原开关管E极焊点，(场效应管为S极)或厚膜块内相应功率管E极焊点(并联型电路中黑线可直接接热地即大电解电容的负极)；
　　4、绿线是遥控关机兼精密稳压控制线，接原机光耦4脚，并把该脚与其它连线断开，把光耦的3脚接到热地端。与热地导通就可实现降压关机，并且与原机稳压电路组成精密稳压电路。
三、调试(以彩电为例讲述调试方法，DVD等可参照调试)
接好线后，断开行输出供电电路，接上假负载60w灯泡，开机，慢慢调整输出电压并用万用表监测，当电源电压调到一定值时，不再升高，应停止调整，此时原机的稳压电路参与进来，使模块受原机稳压电路控制，工作在直流取样稳压状态，提高了电源的稳压性能。
特别提示：为了发挥本模块的优异性能，请接上绿线。如果接上绿线后，主电压输出无论是在开机状态还是在待机状态总是在几十伏左右，把绿线断开电压就正常，此时把原机光耦的3、4脚间加一个1uF/50v的电容或把绿线换成屏蔽线就行了。
注意：在调整输出电压的过程当中，如果电压已经到了原机工作电压值，但此时输出电压还在随着调整升高，应立即停止调整，以防输出电压升高损坏电视，此现象是因为原机稳压电路有故障。
　　在调整中，当电压不再升高时应停止调整，否则电压反而会下降，使输出电压不稳，电视画面会抖动，当遇到此情况时把电压再调低一点即可。
　　待机控制信号是反向的，按图2加一反向电路。图中三极管可用C1815，注意：冷地和热地一定不要接错!
　　若出现不能启动，电压异常和自动保护时，应检查初、次级整流二极管，滤波电容，开关变压器及相应负载是否短路，如接有绿线时，要先断开绿线，以确定是否因遥控关机电路动作或损坏引起的不启动。串联型电源还要检查其续流二极管是否短路或开路。
