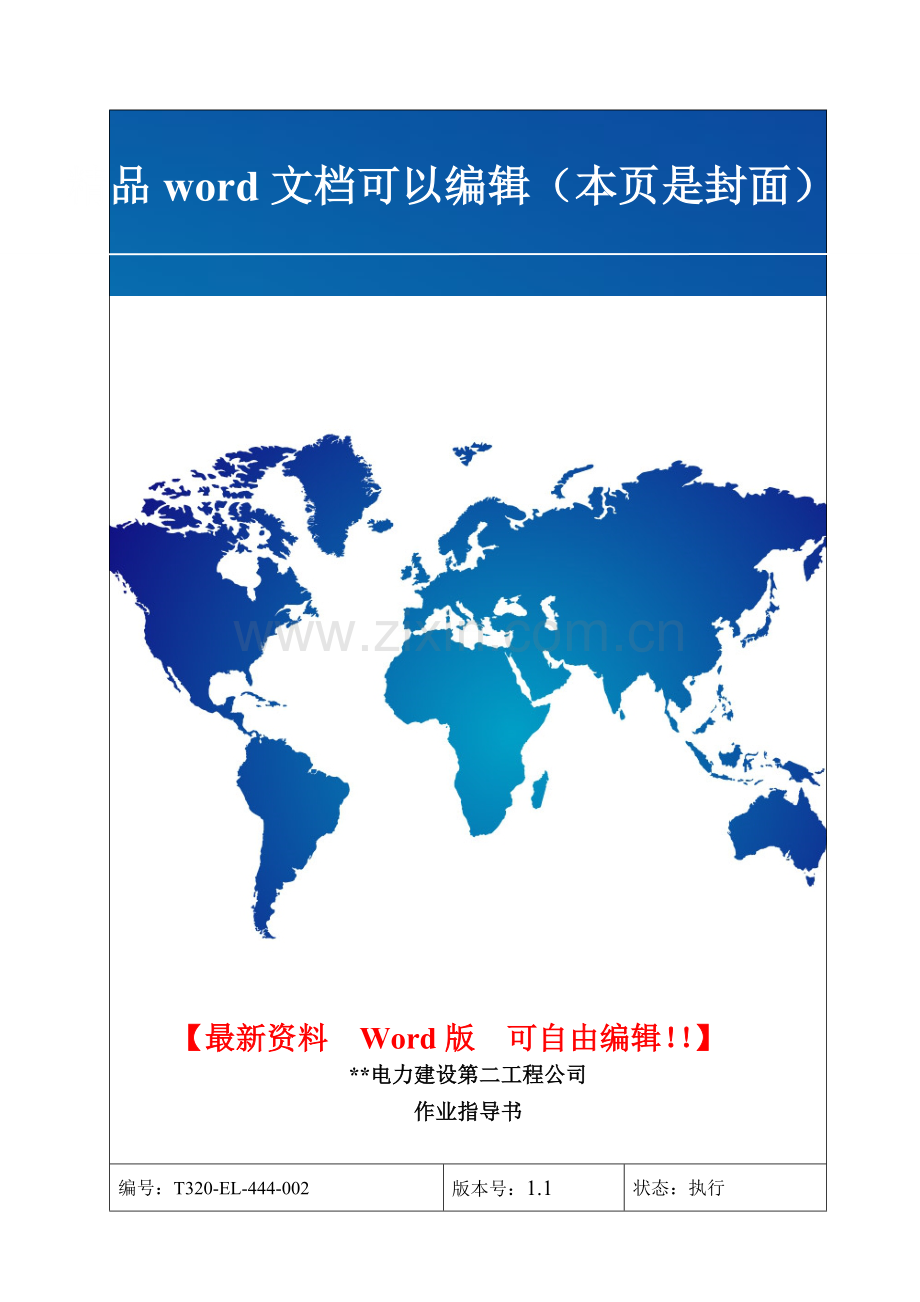

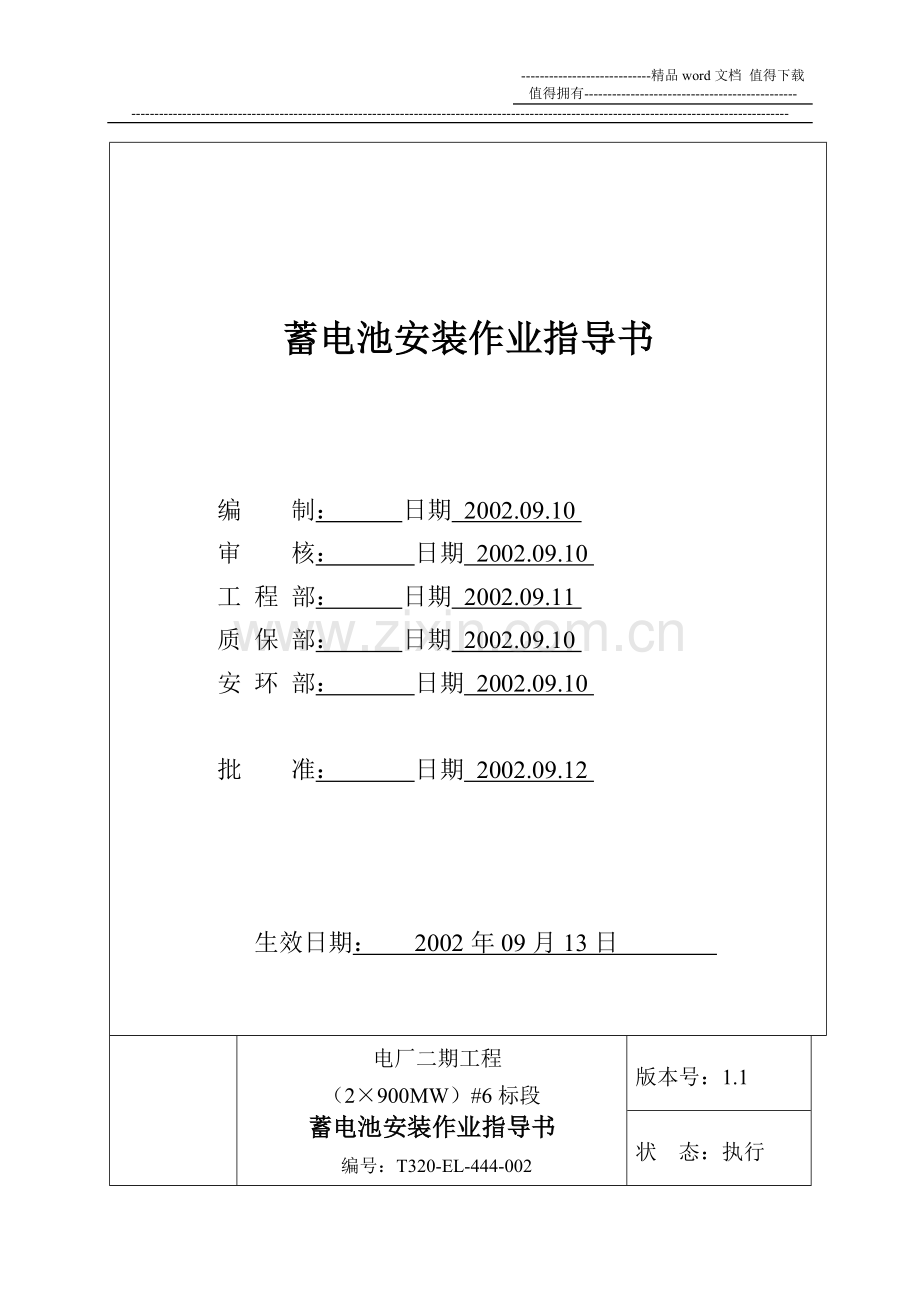

-精品word文档 值得下载 值得拥有-精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】*电力建设第二工程公司作业指导书编号：T320-EL-444-002版本号：1.1状态：执行蓄电池安装作业指导书 编 制： 日期 2002.09.10 审 核： 日期 2002.09.10 工 程 部： 日期 2002.09.11 质 保 部： 日期 2002.09.10 安 环 部： 日期 2002.09.10 批 准： 日期 2002.09.12 生效日期： 2002年09月13日 电厂二期工程（2900MW）#6标段蓄电池安装作业指导书编号：T320-EL-444-002版本号：1.1状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 作业准备6. 开工条件7. 施工方法与工艺要求8. 文明施工9. 参考文件文件修改记录：1.1增对环境的影响1.0创建版本号修改说明修改人审核人批准人1 目的为了保证 电厂二期工程（2900MW）#6标段110V及220V蓄电池安装工程的施工质量，促进工程施工技术水平的提高，确保蓄电池安装时的安全。2 适用范围适用于 电厂二期工程（2900MW）#6标段范围内110V及220V蓄电池安装工程。3 编制依据3.1 火电施工质量检验及评定标准（电气篇） （1984年版）3.2 电力建设安全工作规程 （火力发电厂部分）3.3 SIEMENS蓄电池施工图纸及安装手册3.4 经业主工程师确认的设计变更等有效文件4 工程概况本工程所安装蓄电池包括一组220V蓄电池，108只2500Ah；两组110V蓄电池，每组54只600Ah。均布置在控制楼内8.3米层。5 作业准备5.1 文件资料准备齐全。5.2 参加施工人员必须熟悉施工图纸和设备安装工艺及标准，并熟知现场应急处理措施。5.3 施工工、器具及材料准备：电动卷扬机或葫芦（5吨） 一台 大力士（3吨） 两台钢丝绳（3吨，3米） 四根 力矩扳手（20-100Nm） 两把 力矩扳手（5-25Nm） 一把梅花扳手 两套双头呆扳手 两套个人常用工具 两套 套筒扳手（能与力矩扳手配合） 两套内六角扳手 一套有盖塑料桶（20L） 五只塑料漏斗（上口直径约20cm） 三只塑料舀子（上口直径约20cm） 三只酒精温度计（0-100） 50支比重计（1.10-1.30kg/L） 10支耐酸胶靴 6双耐酸工作服 6套耐酸防护眼镜 6副耐酸手套 18副医用手套 100副医用口罩 50副小苏打 10公斤食盐 20公斤分流器（500A/100mV或400A/100mV） 1只分流器（100A/100mV或75A/100mV） 1只水缸（直径约1.5米，高约1米） 3只钢板（400*600*10） 6块放电电缆（120mm2铜芯电缆含相应线鼻子） 100米放电电缆（50 mm2软铜电缆含相应线鼻子） 50米放电空气开关（300A） 1只放电空气开关（75A） 1只毫伏表（0100mV） 1只数字万用表 1只香皂 6块毛巾 6条5.4 劳动力配备：施工负责人 一人 技术员 一人安全员 一人 质检员 一人安装工 六人 起重工 两人6 开工条件6.1 所有参与施工人员资质证书齐全、有效。6.2 工器具、材料准备充足并经检验合格。6.3 设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符。6.4 运输道路畅通。6.5 确认吊物孔屋顶挂钩的载重量符合要求。卷扬机或葫芦已安装好。6.6 室内工程已完工，地板工程已结束，墙面及屋顶粉刷已结束，电池室防爆灯具安装完成并经验收合格能可靠投用。电池室干燥、清洁，室内通风装置已投入使用，水源能正常使用。6.7 在电池室醒目位置挂有严禁烟火、电解液腐蚀等安全标识牌6.8 室内蓄电池起吊设备已安装并已通过验收。6.9 现场有足够的施工空间。6.10 8.3m层吊物孔旁已搭好可供安装人员使用的脚手架，并经验收挂牌。6.11 蓄电池充电机已安装调试完毕，并有足够供电容量的可靠电源。6.12 蓄电池室应配备必要的灭火器材。7 施工方法与工艺要求：7.1 安装前的工作7.1.1 参加开箱检查，对开箱过程中发现的问题应及时上报。7.1.2 按要求将制造厂提供的蓄电池基础组合固定安装。台架符合耐酸要求，安装平稳、无晃动，水平误差5mm。7.1.3 将蓄电池运到电池层（空OGi2500型电池每只重148公斤，空OGi600型电池每只重47.5公斤）。7.2 蓄电池检查7.2.1 检查容器应无裂纹、损伤、槽盖密封良好；7.2.2 检查防酸柱、催化柱等部件应齐全无损伤，滤器帽的通气性能良好；7.2.3 检查蓄电池正、负端的极性是否正确，且极板无弯曲、变形。7.3 电池就位与连接7.3.1 按设计要求将蓄电池搬放到蓄电池台架上，注意蓄电池的极性，并调整各蓄电池间的距离。在此过程中应轻拿轻放，注意保护蓄电池容器，不得出现撞击裂纹，并避免出现表面刮痕。7.3.2 清洁蓄电池端柱和连接条上的氧化层，在接触面上涂一薄层电力复合脂或中性凡士林。7.3.3 把各蓄电池正、负极首尾串连。用201Nm的力矩值紧固连接条螺栓，每紧固完一颗，应立即用螺纹止动剂做好标记, 并注意调整蓄电池间距，不应使蓄电池受到额外的应力。7.3.4 连接条安装后，在蓄电池端柱和连接条表面涂一薄层电力复合脂，防止酸腐蚀。7.3.5 按顺序在每个容器上用防酸不干胶贴上编号标识。7.3.6 检查充电机电源已关，蓄电池端组装已完成，将蓄电池组与充电机相连。7.4 准备电解液7.4.1 投入暖通空调系统，保持室内空气流通。7.4.2 根据蓄电池容积计算出所需电解液的量（单只OGi2500型电池需电解液51公斤，单只OGi600型电池需电解液37.5公斤），按量准备足够的电解液。20电解液比重为1.23kg/l，温度上升1比重下降0.0007kg/l。具体数值见下表：温度比重kg/l温度比重kg/l温度比重kg/l温度比重kg/l温度比重kg/l51.241141.234231.228321.222411.21561.240151.234241.227331.221421.21571.239161.233251.227341.220431.21481.238171.232261.226351.220441.21391.238181.231271.225361.219451.213101.237191.231281.224371.218461.212111.236201.230291.224381.217471.211121.236211.229301.223391.217481.210131.235221.229311.222401.216491.2107.4.3 准备好放电电路。7.4.4 注意事项：接触电解液工作时，应穿戴工作服，全副防护用品。应配制好一桶适当浓度的小苏打溶液，并准备好一桶清水（注意做好明显标记分开存放），防止意外接触酸液时，可用小苏打溶液进行清洗。搬运电解液时，应轻拿轻放，防止容器破裂，造成意外伤害。7.5 注电解液7.5.1 条件(1) 注液工具应用蒸馏水予以彻底清洗，并检查无渗漏现象。(2) 与蓄电池有关的充电器，直流盘等要安装、调试完毕，极性与蓄电池极性一致，所有电气连接紧固。放电容量试验所需的设施已准备就绪。(3) 充电机临时电源应供电可靠。7.5.2注电解液(1) 测量并记录电解液温度，打开蓄电池密封盖，将电解液注入蓄电池中，注液至低液位线。(2) 每个蓄电池所需的电解液应一次注满，不能分多次注入，更不能注入一半后，长期搁置不管，以免极板膨胀不均而损坏。(3) 灌注完整组蓄电池电解液的时间宜控制在两小时以内，灌注完毕后，静置观察2小时。并抽样测量记录48只蓄电池的比重和温度。如果电解液温升不超过5，比重下降不超过0.02kg/l，按恒流充电方案进行初充电，否则按反复充电方案。(4) 装上蓄电池的防酸帽（不得用运输的密封盖）。(5) 用小劳打溶液和清水清洗注酸工具。7.6 初充电7.6.1 初充电前应记录下列数据(1) 开始注液和灌注结束时间；(2)每只蓄电池的电解液比重和温度；(3)每只蓄电池的端电压和总电压（测量蓄电池端电压时，注意检查蓄电池的极性是否正确）。7.6.2 充电(1)恒流充电法：采用10小时放电率的电流充电，当单个蓄电池的端电压升至2.4V时，电解液产生气泡，将充电电流减少为10小时放电率的1/2电流值，继续充电直到充电过程结束。 反复充电方案：先采用1.5倍10小时放电率的电流充电3到5小时，使单只蓄电池的端电压升至2.4V，再用0.5倍10小时放电率的电流充电14小时，使单只蓄电池的端电压超过2.4V，停止充电一小时，再用0.5倍10小时放电率的电流充电4小时，然后继续以停一小时、充电4小时进行反复充电直到充电过程结束。(2)当出现下列现象时，说明充电已完成。（如厂家有说明，以说明书为准）每一电池的端电压已达到2.6V以上，比重达到1.240.01kg/l（20值，具体数值见下表），保持2小时以上稳定不变。温度比重kg/l温度比重kg/l温度比重kg/l温度比重kg/l温度比重kg/l51.251141.244231.238321.232411.22561.250151.244241.237331.231421.22571.249161.243251.237341.230431.22481.248171.242261.236351.230441.22391.248181.241271.235361.229451.223101.247191.241281.234371.228461.222111.246201.240291.234381.227471.221121.246211.239301.233391.227481.220131.245221.239311.232401.226491.220蓄电池两极冒出强烈的气泡，电解液出现沸腾状，且保持3小时以上稳定不变。充电容量已达到产品技术条件的规定。7.6.3 调整电解液液位至液位上线，并调整比重至1.240.01kg/l，然后再进行半小时的稳压充电（按每只蓄电池施加2.40V的数值进行），使电解液混合均匀。 7.6.4 注意事项充电过程中，电解液的温度不应超过45，当电解液温度上升到40时应采取一定的降温措施，如用水洗电池容器表面（不得溅到蓄电池的电极上），当电解液温度上升到43时，应在电池室内放置一定的冰块。当电解液温度上升到45时应减少充电电流，如果温度仍在升高，则要继续减小充电电流直至暂时停止充电，待液温冷却到40以下后，才重新恢复充电。7.7 放电7.7.1 放电试验应在充电完成后半小时即可进行，其时间搁置不宜过长。7.7.2 放电试验一般以10小时放电电流进行试验。放电用水电阻法。7.7.3 蓄电池最终放电电压不得低于1.8V。不允许过放电。7.7.4 蓄电池组首次放电终了应符合下列要求。(1) 蓄电池的最终电压和比重应符合产品技术条件的规定；(2) 蓄电池间最大电压差小于0.02V；(3) 单只蓄电池电压与整组蓄电池中单体电压平均值的压差不应大于1%；(4) 电压不符合标准的蓄电池数量不应超过该组蓄电池总数量的3%。7.7.5 根据放电电流和放电时间计算出蓄电池的放电容量，并换算到20时的值，不应低于蓄电池容量的95%。7.7.6 当蓄电池首次充放电不满足以上要求时，应再进行充放电。7.8 再充电再充电间隔时间不宜超过10小时，最好在3小时之内开始充电以防止蓄电池极板硫化。再充电采用恒流充电方案，再充电完成后应再次把液面调整至规定液面。7.9 记录要求7.9.1 在蓄电池充电初期，一般为1小时测量记录一次；在中间阶段，采取抽样测量方式，选取10%的蓄电池做为领示电池，把有怀疑的电池列入领示电池，每隔2小时全面测量记录一次。7.9.2 在充、放电过程将结束，特别是放电时，要加强对蓄电池端电压的监视，对重点对象要勤测，一般10分钟左右就测量一次，以防止蓄电池因过放电而损坏。7.10 蓄电池的运行待蓄电池组充、放电结束，将其切换至浮充状态运行。7.11 应作的记录和提交的资料7.11.1 蓄电池安装记录；7.11.2 蓄电池充放电记录及曲线。8 安全文明施工8.1 危险点分析本项目施工的危险点主要有：起重伤害、搬运挤压、施工孔洞、短路电弧伤害、氢气爆炸、酸腐蚀等。8.1.1 设备吊装时，应有专人统一指挥，吊物下方严禁站人。待设备完全放稳后，方可取下钢丝绳。8.1.2 蓄电池搬运过程中要注意防止挤、压伤手脚。8.1.3 注意防止人员及工具从吊物孔坠落。楼梯口平台接应人员要挂好安全带，安全带应系在工作面上方牢固的构件上，以防人员从吊物孔跌下。8.1.4 尽量避免带电作业，必须带电作业时，应做好必要的安全措施，如穿绝缘靴，使用带绝缘护套的工具等。蓄电池连接过程中，使用的工具如扳手、套筒等应加绝缘护套，且每次使用前应仔细检查绝缘有无破损，必要时加固。金属工具不得放置在蓄电池上。8.1.5 蓄电池可能有大量氢气溢出，因此蓄电池室防爆灯具应安装正确，配备必要的消防器材，严禁烟火，并不得带火种进入电池室。8.1.6 电解液有强烈的腐蚀性，如有溅入眼睛或溅在皮肤上，应用足量的清水冲洗，并立刻去看医生；如溅在衣服上，也应立即用清水冲洗干净。泼洒出的酸液对如果直接排放，将土壤等环境因素造成影响，如有酸液泼洒到地面，应用适当的小苏打溶液中和后，再用清水冲洗干净。8.2 开工前，施工负责人和安全员应对安全防护设施及劳保用品予以确认，防护或劳保设施不完善的，施工人员应拒绝施工。8.3 严格执行施工方案,施工前必须进行安全技术措施交底，参加交底人员必须签字。8.4 作业人员应有良好的协作精神，并提高自我保护意识，做到“三不伤害”。工器具、安全防护用具等设施每天使用前应检查是否完好，适当使用劳保用品。8.5 严格遵守安全规范和施工现场的安全生产十大纪律。所有进入现场的人员必须统一着装，佩带胸卡。8.6 安全设施（如脚手架、围栏和孔洞盖板等）的拆除（包括部分拆除）必须经过安全员的许可，由搭设人员拆除，现场安全设施有专人监督管理。8.7 夜间施工必须有充足的照明。8.8 施工过程中应注意防止二次污染，即注意对墙壁及电池的保护。8.9 所有设备进入施工现场后应加强对设备的看护防止设备丢失和被盗。8.10 施工废料应即时放入废料箱内，废料箱应有专人清理，确保工完料尽场地清。8.11 放电区应用安全围栏围住，并挂有安全警告牌。9 参考文件上海外高桥电厂二期工程（2900MW机组）#6标段施工组织设计上海外高桥电厂二期工程（2900MW机组）#6标段电气专业施工组织设计火电优质工程安装质量要求电气装置安装工程蓄电池施工及验收规范GB50172-92外高桥项目部现场管理制度附：蓄电池充、放电记录蓄电池组名称： 蓄电池组标号：蓄电池组额定电压： V， 额定容量： Ah，电池型号： 检查电解液测试报告合格 是 否，电解液比重： kg/l， 温度： 注液开始时间： 注液结束时间：注液后两小时（充电前）电解液比重（kg/l）、温度（）和电池电压（V）：电池编号比重温度电压电池编号比重温度电压电池编号比重温度电压137732387433975440765417764278743798448094581104682114783124884134985145086155187165288175389185490195591205692215793225894235995246096256197266298276399286410029651013066102316710332681043369105347010635711073672108蓄电池组电压：V记录时间：充电过程每小时记录的全部蓄电池电压及10%领示电池（在电池编号栏打*做标记）的电压和电解液温度、比重：充电过程每两个小时记录的全部蓄电池电压和电解液温度、比重：放电过程每小时记录的全部蓄电池电压及10%领示电池（在电池编号栏打*做标记）的电压和电解液温度、比重：放电过程每两个小时记录的全部蓄电池电压和电解液温度、比重：电池编号比重温度电压电池编号比重温度电压电池编号比重温度电压137732387433975440765417764278743798448094581104682114783124884134985145086155187165288175389185490195591205692215793225894235995246096256197266298276399286410029651013066102316710332681043369105347010635711073672108记录时间记录人充（放）电已开始时间充（放）电电流 A蓄电池组电压 V放电过程后期每10分钟10%领示电池电压：记录时间： 蓄电池组电压：电池编号时间蓄电池充放电过程操作记录：时间操作内容0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
