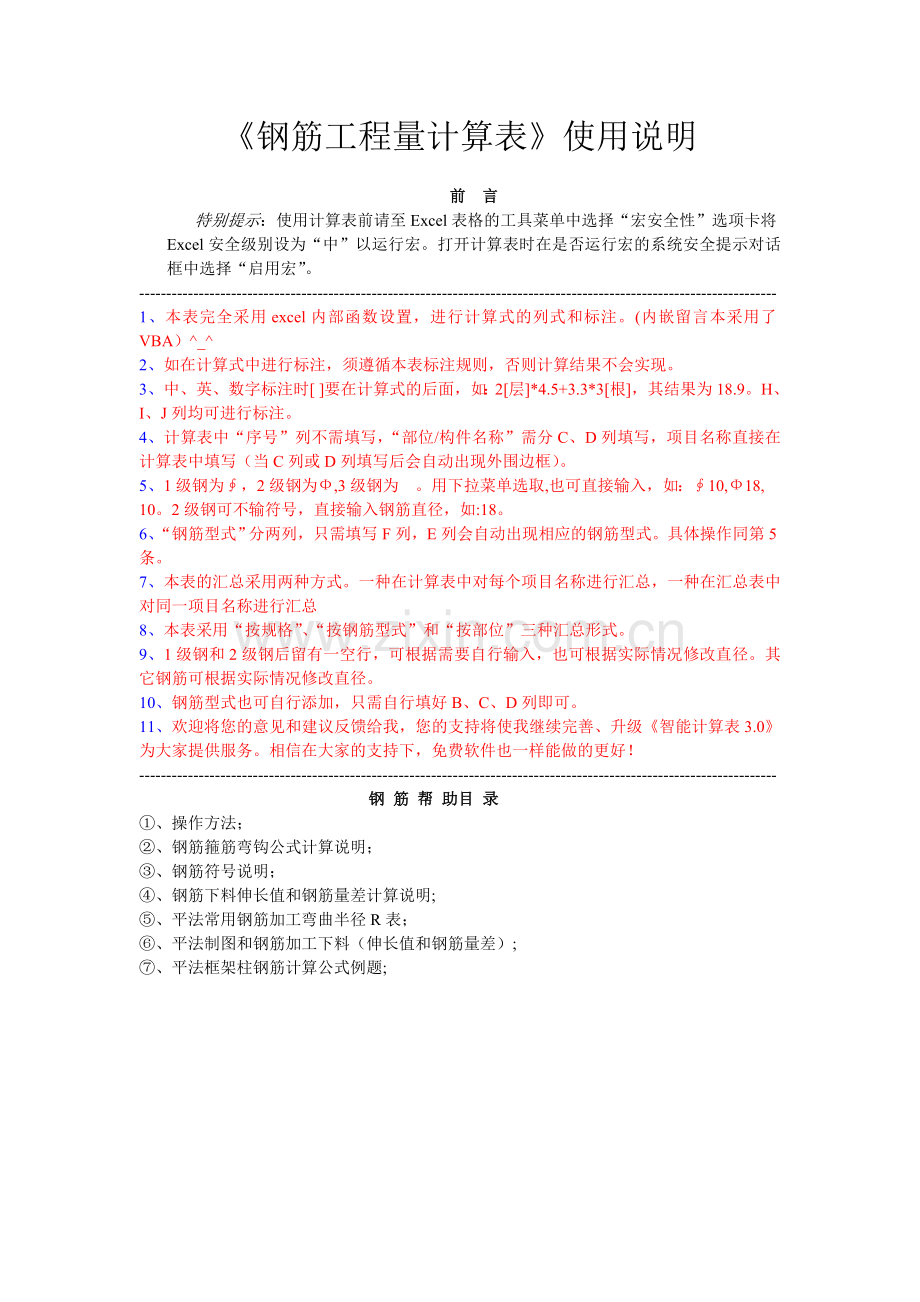

《钢筋工程量计算表》使用说明

前 言
特别提示：使用计算表前请至Excel表格的工具菜单中选择“宏安全性”选项卡将Excel安全级别设为“中”以运行宏。打开计算表时在是否运行宏的系统安全提示对话框中选择“启用宏”。
----------------------------------------------------------------------------------------------------------------------
1、本表完全采用excel内部函数设置，进行计算式的列式和标注。(内嵌留言本采用了VBA）^_^
2、如在计算式中进行标注，须遵循本表标注规则，否则计算结果不会实现。
3、中、英、数字标注时[ ]要在计算式的后面，如：2[层]*4.5+3.3*3[根]，其结果为18.9。H、I、J列均可进行标注。
4、计算表中“序号”列不需填写，“部位/构件名称”需分C、D列填写，项目名称直接在计算表中填写（当C列或D列填写后会自动出现外围边框）。
5、1级钢为∮，2级钢为Ф,3级钢为。用下拉菜单选取,也可直接输入，如：∮10,Ф18,10。2级钢可不输符号，直接输入钢筋直径，如:18。
6、“钢筋型式”分两列，只需填写F列，E列会自动出现相应的钢筋型式。具体操作同第5条。
7、本表的汇总采用两种方式。一种在计算表中对每个项目名称进行汇总，一种在汇总表中对同一项目名称进行汇总
8、本表采用“按规格”、“按钢筋型式”和“按部位”三种汇总形式。
9、1级钢和2级钢后留有一空行，可根据需要自行输入，也可根据实际情况修改直径。其它钢筋可根据实际情况修改直径。
10、钢筋型式也可自行添加，只需自行填好B、C、D列即可。
11、欢迎将您的意见和建议反馈给我，您的支持将使我继续完善、升级《智能计算表3.0》为大家提供服务。相信在大家的支持下，免费软件也一样能做的更好！
----------------------------------------------------------------------------------------------------------------------
钢 筋 帮 助目 录
①、操作方法；
②、钢筋箍筋弯钩公式计算说明；
③、钢筋符号说明；
④、钢筋下料伸长值和钢筋量差计算说明;
⑤、平法常用钢筋加工弯曲半径R表；
⑥、平法制图和钢筋加工下料（伸长值和钢筋量差）;
⑦、平法框架柱钢筋计算公式例题;

----------------------------------------------------------------------------------------------------------------------

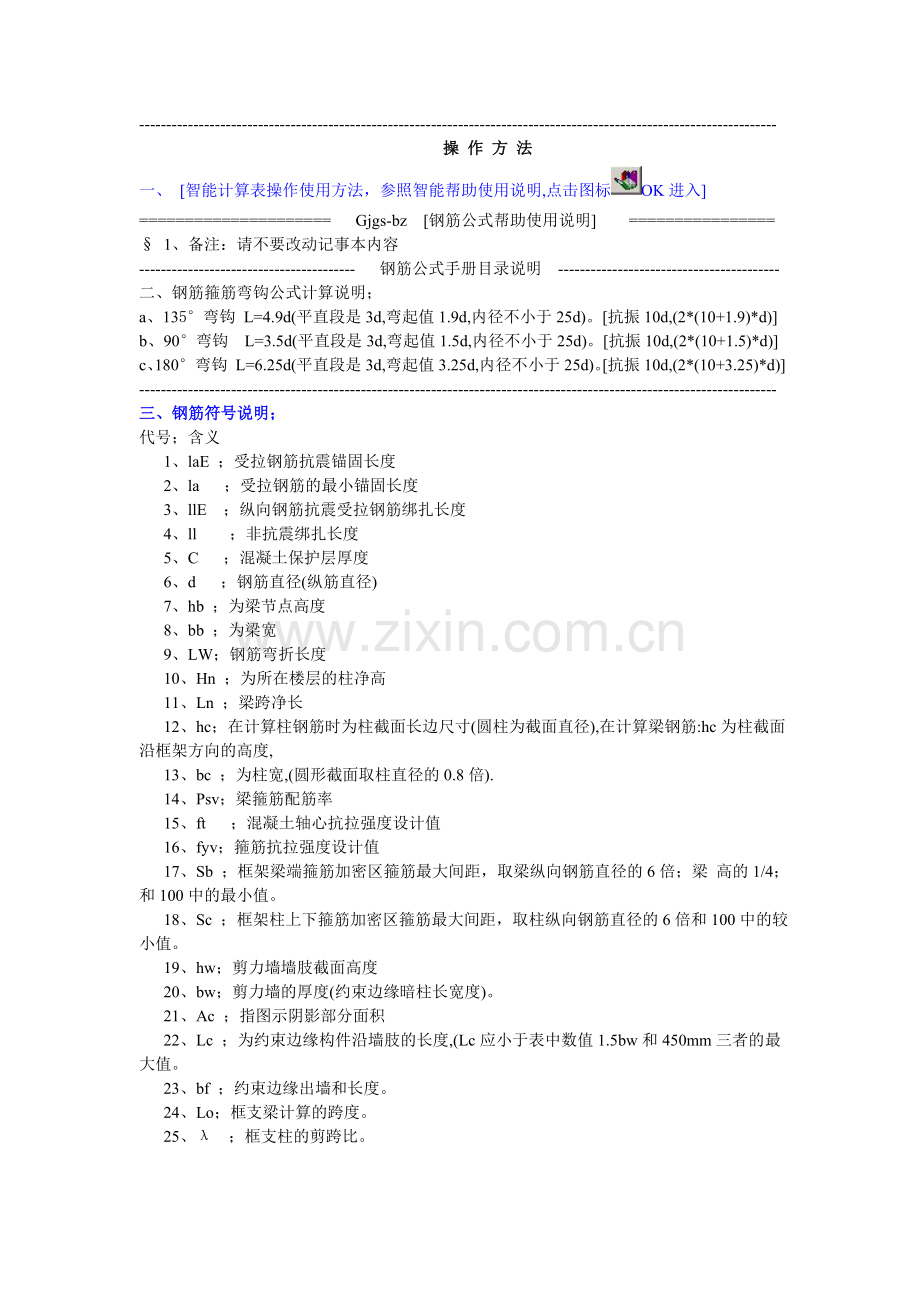

操 作 方 法
一、 [智能计算表操作使用方法，参照智能帮助使用说明,点击图标OK进入]
===================== Gjgs-bz [钢筋公式帮助使用说明] ================
§ 1、备注：请不要改动记事本内容
---------------------------------------- 钢筋公式手册目录说明 -----------------------------------------
二、钢筋箍筋弯钩公式计算说明；
a、135°弯钩 L=4.9d(平直段是3d,弯起值1.9d,内径不小于25d)。[抗振10d,(2*(10+1.9)*d)]
b、90°弯钩 L=3.5d(平直段是3d,弯起值1.5d,内径不小于25d)。[抗振10d,(2*(10+1.5)*d)]
c、180°弯钩 L=6.25d(平直段是3d,弯起值3.25d,内径不小于25d)。[抗振10d,(2*(10+3.25)*d)]
----------------------------------------------------------------------------------------------------------------------
三、钢筋符号说明；
代号；含义
1、laE ；受拉钢筋抗震锚固长度
2、la ；受拉钢筋的最小锚固长度
3、llE ；纵向钢筋抗震受拉钢筋绑扎长度
4、ll ；非抗震绑扎长度
5、C ；混凝土保护层厚度
6、d ；钢筋直径(纵筋直径)
7、hb ；为梁节点高度
8、bb ；为梁宽
9、LW；钢筋弯折长度
10、Hn ；为所在楼层的柱净高
11、Ln ；梁跨净长
12、hc；在计算柱钢筋时为柱截面长边尺寸(圆柱为截面直径),在计算梁钢筋:hc为柱截面沿框架方向的高度,
13、bc ；为柱宽,(圆形截面取柱直径的0.8倍).
14、Psv；梁箍筋配筋率
15、ft ；混凝土轴心抗拉强度设计值
16、fyv；箍筋抗拉强度设计值
17、Sb ；框架梁端箍筋加密区箍筋最大间距，取梁纵向钢筋直径的6倍；梁 高的1/4；和100中的最小值。
18、Sc ；框架柱上下箍筋加密区箍筋最大间距，取柱纵向钢筋直径的6倍和100中的较小值。
19、hw；剪力墙墙肢截面高度
20、bw；剪力墙的厚度(约束边缘暗柱长宽度)。
21、Ac ；指图示阴影部分面积
22、Lc ；为约束边缘构件沿墙肢的长度,(Lc应小于表中数值1.5bw和450mm三者的最大值。
23、bf ；约束边缘出墙和长度。
24、Lo；框支梁计算的跨度。
25、λ ；框支柱的剪跨比。

----------------------------------------------------------------------------------------------------------------------
四、钢筋下料伸长值和钢筋量差计算如下：
(1) 下料长度的计算的计算是配料计算中的关键，由于结构受力上的要求，大多数钢筋需在中间弯曲和两端弯曲成弯钩。钢筋变曲时，其外壁伸长，内壁缩短，而中心线长度并不改变。但是简但是简图尺寸不包括端头弯钩长度，它是根据构件尺寸，钢筋形状及保护层的厚度等按外包尺寸进行计算的。显然外包尺寸大于中心线长度，它们之间存在一个差值，我们称之为“量度差值”，因此钢筋的下料长度应为:
钢筋下料长度=外包尺寸+端头弯钩长度-量度差值
箍筋下料长度=箍筋周长+箍筋调整值
当弯钩的弯曲直径为2.5d(d为钢筋的直径)时，半圆弯钩的增加长度和各种弯曲角度的量度差值，其计算方法如下：
① 半圆弯钩的增加长度(图4.12(a));
弯钩全长：3d+(3.5*d*兀)/2=8.5d
弯钩增加长度(包括量度差值):8.5d-2.25d=6.25d。
② 弯90°度量度差值(图4.12(b));
外包尺寸:2.25d+2.25d=4.5d
中心线弧长; (3.5*d*兀)/4=2.75d
量度差值;4.5d-2.75d=1.75d(取2d)
③ 弯45°度量度差值(图4.12(c));
外包尺寸:2*(2.5d/2+d)*tan(22°30´)=1.87d
中心线弧长; (3.5*d*兀)/8=1.37d
量度差值;1.87d-1.37d=0.5d
④ 弯30°度量度差值(图4.12(c));
⑤ 弯60°度量度差值(图4.12(c));
⑥
⑦ F
⑧ H
钢筋弯钩量度差值
钢筋弯钩角度
30°
45°
60°
90°
135°
180°
备 注
量度差值
0.35d
0.5d
0.85d
2d
2.5d-
2.288d

----------------------------------------------------------------------------------------------------------------------
五、平法钢筋弯曲半径的设定【常用钢筋加工弯曲半径R表】计算如下：
序
钢 筋 用 途
钢筋加工弯曲半径R
备 注
1
HPB235级①箍筋、拉筋
2.5倍箍筋直径d且>主筋直径/2

2
HPB235级①主筋
≥1.25倍钢筋直径d

3
HRB335级①主筋
≥2倍钢筋直径d

4
HRB400级①主筋
≥2.5倍钢筋直径d

5
平法框架主筋直径d≤25mm
4倍钢筋直径d

6
平法框架主筋直径d>25mm
6倍钢筋直径d

7
平法框架顶层边节点主筋直径d≤25mm
6倍钢筋直径d

8
平法框架顶层边节点主筋直径d>25mm
8倍钢筋直径d

9
轻骨料混凝土结构构件HPB235级主筋
≥3.5倍钢筋直径d

10

注：①HPB235、HRB335、HRB400就是工地上习惯说的Ⅰ级、Ⅱ级和Ⅲ级钢筋。

----------------------------------------------------------------------------------------------------------------------
六、平法制图和钢筋加工下料（伸长值和钢筋量差）计算如下：
①、30°外皮、内皮及中心差值计算公式
注：
(a)、
(b)、
(c)、
②、45°外皮、内皮及中心差值计算公式
注：a°=角度；a=弧度；
(a)、外皮公式=2*(R+d)*tan(a°/2)-( R+d/2)*兀*(a°/180°)
(b)、
(c)、
③、60°外皮、内皮及中心差值计算公式
注：
(a)、
(b)、
(c)、
④、90°外皮、内皮及中心差值计算公式
注：a°=角度；a=弧度；【a°=90°相对应的弧度值a=兀*90°/180°=1.57】
(a)、外皮公式=2*(R+d)*tan(a°/2)-( R+d/2)*兀*(a°/180°)
已知：R=1.25d,d=22,角度a°=90°，弧度a=1.57代入公式中求一个弯钩的差值为；
N=2*(1.25*22+22)*tan(90°/2)-(1.25*22+22/2)*1.57=38.555mm。
下料长度L=6500+300*2-2*38.555=7022.99mm。
(b)、内皮公式=2*R*tan(a°/2)-( R+d/2)*兀*(a°/180°)
已知：R=1.25d,d=22,角度a°=90°，弧度a=1.57代入公式中求一个弯钩的差值为；
N=2*1.25*22*tan(90°/2)-(1.25*22+22/2)*1.57=5.445mm。
下料长度L=6456+278*2-2*(-5.445mm)=7022.99mm。
(c)、中心公式=[L-(1.25d+d)*2+(h-(1.25d+d))*2+(( R+d/2) *兀*a°/180°)*2]
已知：R=1.25d,d=22,角度a°=90°，弧度a=1.57代入公式中求一个弯钩的差值为；
下料长度计算公式如下;
L=[(6500-(1.25*22+22)*2)+(300-(1.25*22+22))*2+((1.25*22+22/2)*3.14*90/180)*2]=7022.89mm。≈7022.99mm;
注：以上三种方法推断和推理结果是一样的，都是7022.99mm。
⑤、135°外皮、内皮及中心差值计算公式
注：
(a)、
(b)、
(c)、
⑥、180°外皮、内皮及中心差值计算公式
注：
(a)、
(b)、
(c)、

******************************************************************************
七、平法框架柱钢筋计算公式例题
--------------------------------------------------------------------------------------------------------------------
1、04G101-3图集平法 (筏板框架柱) 基础插筋的计算公式;
a、当筏板基础≤2000mm时;
基础插筋长度=基础高度h-保护层do+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时,搭接长度为0)
说明;L=h-do+a+Hn/3+Lle(焊接为0)
1、04G101-3，P45柱插筋构造一,见附图2;
2、柱(墙)插筋锚固竖直长度与弯钩长度对照表
竖直长度;弯钩长度a,Lae为抗震锚固
≥0.5LaE(≥0.5la);12d且≥150
≥0.6LaE(≥0.6la);10d且≥150
≥0.7LaE(≥0.7la);8d且≥150
≥0.8LaE(≥0.8la);6d且≥150
--------------------------------------------------------------------------------------------------------------------
2、04G101-3图集平法 (筏板框架柱) 基础插筋的计算公式;
b、当筏板基础≥2000mm时;
基础插筋长度=基础高度h/2-保护层do+基础弯折a+基础纵筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时,搭接长度为0)
说明;L=h/2-do+a+Hn/3+Lle(焊接为0)
1、04G101-3，P45柱插筋构造二,见附图3;
2、柱(墙)插筋锚固竖直长度与弯钩长度对照表
竖直长度;弯钩长度a
≥0.5LaE(≥0.5la);12d且≥150
≥0.6LaE(≥0.6la);10d且≥150
≥0.7LaE(≥0.7la);8d且≥150
≥0.8LaE(≥0.8la);6d且≥150
--------------------------------------------------------------------------------------------------------------------
3、04G101-3图集平法 (筏板框架柱) 基础插筋的计算公式;
a、当基础梁底与基础板底一平时;
基础插筋长度=基础高度h-保护层do+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时,搭接长度为0)
说明;L=h/2-do+a+Hn/3+Lle(焊接为0)
1、04G101-3，P32柱插筋构造一,见附图4;
2、柱(墙)插筋锚固竖直长度与弯钩长度对照表,
竖直长度;弯钩长度a
≥0.5LaE(≥0.5la);12d且≥150
≥0.6LaE(≥0.6la);10d且≥150
≥0.7LaE(≥0.7la);8d且≥150
≥0.8LaE(≥0.8la);6d且≥150
--------------------------------------------------------------------------------------------------------------------
4、04G101-3图集平法 (筏板框架柱) 基础插筋的计算公式;
b、当基础梁顶与基础板顶一平时;
基础插筋长度=基础高度h-保护层do+基础弯折a+基础钢筋外露长度Hn/3+与上层纵筋搭接llE(如采用焊接时,搭接长度为0)
说明;L=h/2-do+a+Hn/3+Lle(焊接为0)
1、04G101-3，P32柱插筋构造一,见附图5;
2、柱(墙)插筋锚固竖直长度与弯钩长度对照表
竖直长度;弯钩长度a
≥0.5LaE(≥0.5la);12d且≥150
≥0.6LaE(≥0.6la);10d且≥150
≥0.7LaE(≥0.7la);8d且≥150
≥0.8LaE(≥0.8la);6d且≥150
--------------------------------------------------------------------------------------------------------------------
5、有(无)刚性地面柱箍筋,纵筋, 柱根的判断(03G101-1,P41、GB50010-2002,P178);
a底层柱的柱根系指地下室的顶面或元地下室情况的基础顶面;柱根加密区长度应取不小于该层柱净高的1/3;有刚性地面时,除柱端箍筋加密区外,尚应在刚性地面上下各500mm的高度范围内加密箍筋.(图6)，
注1、柱根:有地下室时的柱根指的是基础顶面或基础梁顶面和首层楼面位置,无地下室无基础梁时指的是基础顶面,无地下室有基础梁时指的是基础梁顶面
2、底层柱;有地下室时的底层柱指的是相邻基础层和首层,无地下室无基础梁时指的是从基础顶面至首层顶板,无地下室在基础梁时指的是基础梁顶面至首层顶板
3、底层柱净高:点公式相邻公式例题单元格→
柱根的判断(03G101-1,P41、GB50010-2002,P178);
有地下室时的底层柱净高指的是:基础顶面或基础梁顶面至相邻基础层的顶板梁下皮的高度和首层楼面到顶板梁下皮的高度,无地下室无基础梁时的底层柱净高指的是:从基础顶面至首层顶板梁下皮的高度,无地下室有基础梁时的底层柱净高指的是基础梁顶面至首层顶板梁下皮的高度
--------------------------------------------------------------------------------------------------------------------
【默认分类】

[kg=公斤,P=截面积cm2,{n}=单元格,数量,延长米,]
注：公式中长度单位为米，面积单位为平方米，其余单位均为毫米
--------------------------------------------------------------------------------------------------------------
1、圆钢(筋)重量计算公式;
a、园钢重量 (kg)=0.00617×直径×直径×长度 [kg=.00617*d^2*n/10^3]
b、园钢重量 (Kg)=PI()*r^2*7.85(铁密度)
c、园钢重量 (kg)=PI()*(直径d/2)r^2*7.85(铁密度)
d、圆钢截面积(cm2)=(PI()*(d/2)^2/10^2
圆钢重量计算程序 kg=IF({n}="","",ROUND(PI()*({n}/2)^2*7.85/10^3,3))
圆钢截面积计算程序 P(cm2)=IF({n}="","",ROUND(PI()*({n}/2)^2/10^2,3))
---------------------------------------------------------------------------------------------------------------
2、螺纹钢重量计算公式
a、螺纹钢重量 (kg)=0.00617×计算直径×计算直径×长度, [kg=.00617*d^2*n/10^3]
b、螺纹钢重量 (Kg)=PI()*r^2*7.85(铁密度)
c、螺纹钢重量 (kg)=PI()*(直径d/2)r^2*7.85(铁密度)
d、螺纹钢截面积(cm2)=(PI()*(d/2)^2/10^2
螺纹钢重量计算程序 kg=IF({n}="","",ROUND(PI()*({n}/2)^2*7.85/10^3,3))
螺纹钢截面积计算程序 P(cm2)=IF({n}="","",ROUND(PI()*({n}/2)^2/10^2,3)
---------------------------------------------------------------------------------------------------------------
3、方钢重量计算公式
a、 方钢重量 (kg)=0.00785×边宽×边宽×长度 [kg=0.00785×a×b×n/10^3]
b、方钢重量 (kg)=a*b*7.85(铁密度)*n(延长米)/10^3
C、方钢截面积(cm2)=a*b*7.85*n(延长米)/10^2
方钢重量计算程序kg=IF(OR({n}="",{n}="",{n}=0,{n}=0),"",{n}×{n}×7.85×{n}/10^3)
方钢截面积计算程序P(cm2)=IF(OR({n}="",{n}="",{n}=0,{n}=0),"",{n}×{n}×{n}/10^2)
---------------------------------------------------------------------------------------------------------------
4、六角钢重量计算公式
a、六角钢重量对边 (kg)=0.0068×对边宽×对边宽×长度,[kg=0.0068×a×b×n] ?
b、六角钢重量对边 (Kg)=对边a^2×0.866×n(延长米)×K(7.85)/10^3
C、六角截面积(cm2)=对边a^2×0.866×n(延长米)/10^2
d、六角钢重量边宽 (kg)=边宽s^2×2.985×n(延长米)×k(7.85)/10^3
E、六角钢截面积(cm2)=边宽s^2×2.985×n(延长米)/10^2
六角钢对边重量计算程序kg=IF(OR({n}="",{n}=0),"",{n}^2*0.866*7.85/10^3)
六角钢对边截面积计算程序P(cm2)=IF(OR({n}="",{n}=0),"",{n}^2*0.866/10^2)
六角钢边宽重量计算程序kg=IF(OR({n}="",{n}=0),"",{n}^2*2.598*7.85/10^3)
六角钢边宽截面积计算程序P(cm2)=IF(OR({n}="",{n}=0),"",{n}^2*2.598/10^2)
---------------------------------------------------------------------------------------------------------------
5、八角钢重量计算公式
a、八角钢重量对边 (kg)=0.0065×对边宽×对边宽×长度 [0.0065*a*b*n] ?
b、八角钢重量对边 (kg)=对边a^2*0.8284*n(延长米)*k(7.85)/10^3
c、八角截面积(cm2)=对边a^2*0.8284*n(延长米)/10^2
d、八角钢重量边宽 (kg)=边宽s^2*4.8284*n(延长米)*k(7.85)/10^3
E、八角钢截面积(cm2)=边宽s^2*4.8284*n(延长米)/10^2
八角钢对边重量计算程序kg=IF(OR({n}="",{n}=0),"",{n}^2*0.8284*7.85/10^3)
八角钢对边截面积计算程序P(cm2)=IF(OR({n}="",{n}=0),"",{n}^2*0.8284/10^2)
八角钢边宽重量计算程序kg=IF(OR({n}="",{n}=0),"",{n}^2*4.8284*7.85/10^3)
八角钢边宽截面积计算程序P(cm2)=IF(OR({n}="",{n}=0),"",{n}^2*4.8284/10^2)
---------------------------------------------------------------------------------------------------------------
6、扁钢重量计算公式
a、扁钢重量 (kg)=0.00785×厚度×边宽×长度 [kg=0.00785*b*t*n]
b、扁钢重量 (kg)=宽度b*厚度t*k(7.85)*n(延长米)/10^3,
c、扁钢截面积(cm2)=宽度b*厚度t*n(延长米)/10^2,
扁钢重量计算程序kg=IF(OR({n}="",{n}="",{n}=0,{n}=0),"",{n}*{n}*7.85*{n}/10^3)
扁钢截面积计算程序P(cm2)=IF(OR({n}="",{n}="",{n}=0,{n}=0),"",{n}*{n}*{n}/10^2)
---------------------------------------------------------------------------------------------------------------
7、钢板重量 (kg)=7.85×厚度×面积

---------------------------------------------------------------------------------------------------------------
8、角钢重量计算公式
a、角钢重量 (kg)=0.00785×(边宽+边宽-边厚)×边厚×长度

---------------------------------------------------------------------------------------------------------------
9、钢管重量 (kg)=0.02466×壁厚×(外径-壁厚)×长度

'--------------------------------------------------------------------------------------------------------------
需要，板都要设马凳。两端弯折，中间也必须要支撑。
马凳筋的根数计算
马凳筋个数=板面积/马凳筋横向间距*纵向间距。
如果板筋设计成底筋加支座负筋的形式，且没有温度筋时那么马凳个数必须扣除中空部分。梁可以起到马凳筋作用，所以马凳个数须扣梁。电梯井、楼梯间和板洞部位无需马凳不应计算，楼梯马凳另行计算。
马凳筋的长度计算
马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。
上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。
马凳筋的规格：
当板厚≤140mm，板受力筋和分布筋≤10，时马凳筋直径可采用ф8；当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10；当200mm<h≤300mm时,马凳直径可采用ф12；当300mm<h≤500mm时,马凳直径可采用ф14；当500mm<h≤700mm时，马凳直径可采用ф16
厚度大于800mm最好采用钢筋支架或角钢支架。

一、 工程量计算表
工程量计算表是软件中除说明以外的第一张工作表，如下图所示：

单元格上（任选一个均可）双击一下，以刷新小计的汇总公式，小计的工
二、 钢结构计算表
1.

其 他 说 明

首先，我要说明的是《智能算量计算表3.0》是完全免费的，做这个计算表的初衷仅是希望能给我和我的朋友们带来一点工作上的便利和帮助，毕竟我只是一个预算员而不是真正意义上的程序员，如果您在使用的过程中有什么问题或者意见和建议，欢迎随时给我反馈，我将在下一版中改进，如果觉得该计算表格不好用也千万不要骂我，把它删除就好了。
该计算表格借鉴了部分前辈制作的算量辅助工具，在此表示感谢，一切得益于前辈们的无私奉献。
感谢“智能计算表”网络联盟全体成员许可、赵怀现、李刚、赵增军、赵怀亮等人在《智能算量计算表3.0》的创建与修正时期对我的支持与帮助。愿“智能计算表”在以后的日子里能带给大家更多的惊喜！
欢迎大家传播《智能算量计算表3.0》，传播过程中恳请保留作者信息，在此表示感谢。
欢迎将您的意见和建议反馈给我，您的支持将使我继续完善、升级《智能算量计算表3.0》为大家提供更好的服务。相信在大家的支持下，免费软件也一样能做的更好！
我的QQ：939111651；
我的邮件：[e-mail]

智能计算： 赵怀现

2009年3月19日

《智能算量计算表3.0》大记事：
2005年9月13日，《智能算量计算表1.0》版的原型在与朋友的讨论下诞生；在这之后依次推出过1.1、1.2、1.3、2.0、2.5等五个改进版本，当时功能有限，但思想已具备基本雏形。
2009年3月19日，在“智能计算”成员的集体智慧帮助下，《智能算量计算表3.0》完成！
