1.实验任务
（1）.开机时，显示12：00：00的时间开始计时；
（2）.P0.0/AD0控制“秒”的调整，每按一次加1秒；
（3）.P0.1/AD1控制“分”的调整，每按一次加1分；
（4）.P0.2/AD2控制“时”的调整，每按一次加1个小时；
2.电路原理图
3.系统板上硬件连线
（1).把“单片机系统”区域中的P1.0－P1.7端口用8芯排线连接到“动态数码显示”区域中的A－H端口上；
（2).把“单片机系统：区域中的P3.0－P3.7端口用8芯排线连接到“动态数码显示”区域中的S1－S8端口上；

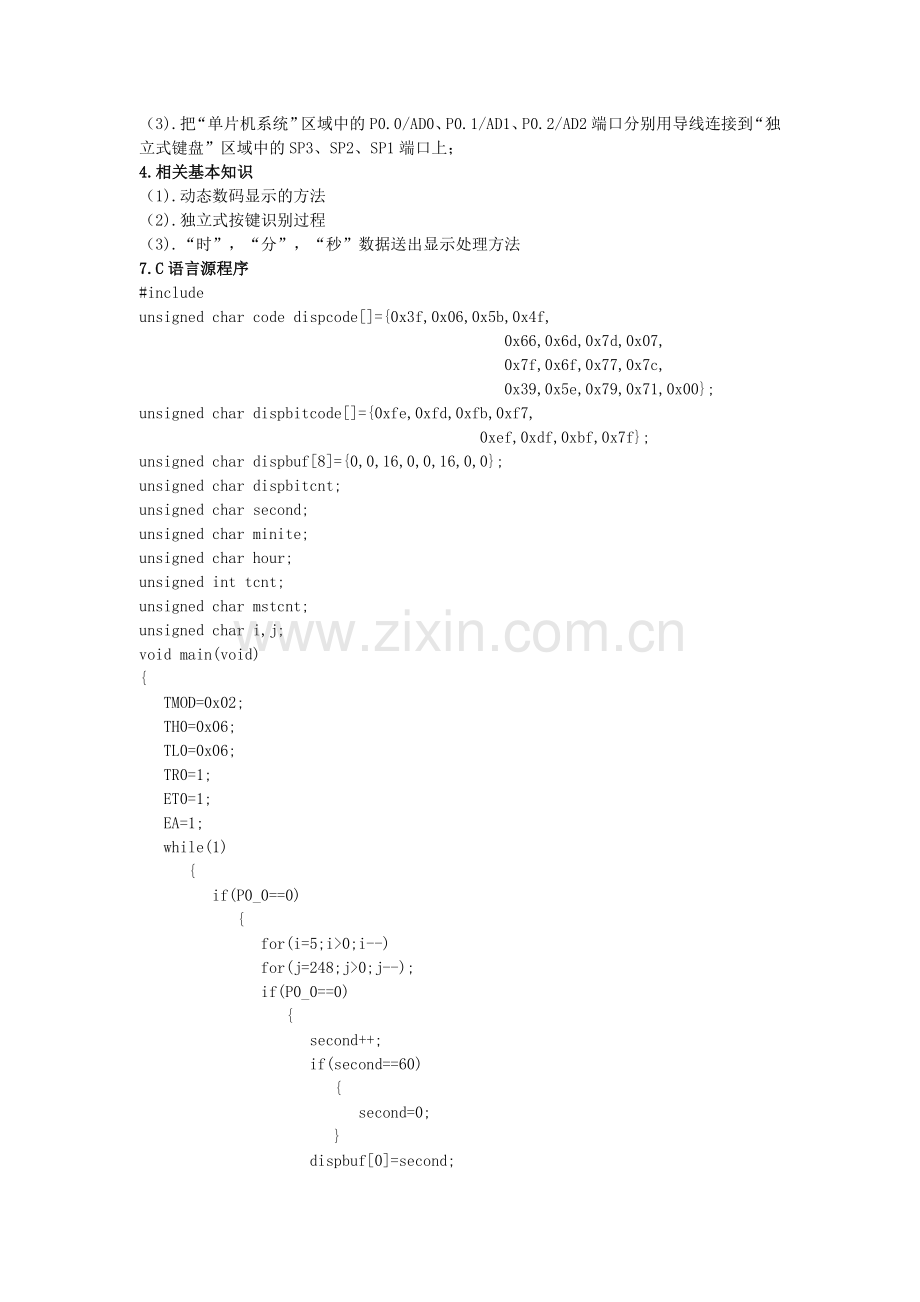

（3).把“单片机系统”区域中的P0.0/AD0、P0.1/AD1、P0.2/AD2端口分别用导线连接到“独立式键盘”区域中的SP3、SP2、SP1端口上；
4.相关基本知识
（1).动态数码显示的方法
（2).独立式按键识别过程
（3).“时”，“分”，“秒”数据送出显示处理方法
7.C语言源程序
#include
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,
0x39,0x5e,0x79,0x71,0x00};
unsigned char dispbitcode[]={0xfe,0xfd,0xfb,0xf7,
0xef,0xdf,0xbf,0x7f};
unsigned char dispbuf[8]={0,0,16,0,0,16,0,0};
unsigned char dispbitcnt;
unsigned char second;
unsigned char minite;
unsigned char hour;
unsigned int tcnt;
unsigned char mstcnt;
unsigned char i,j;
void main(void)
{
TMOD=0x02;
TH0=0x06;
TL0=0x06;
TR0=1;
ET0=1;
EA=1;
while(1)
{
if(P0_0==0)
{
for(i=5;i>0;i--)
for(j=248;j>0;j--);
if(P0_0==0)
{
second++;
if(second==60)
{
second=0;
}
dispbuf[0]=second;
dispbuf[1]=second/10;
while(P0_0==0);
}
}
if(P0_1==0)
{
for(i=5;i>0;i--)
for(j=248;j>0;j--);
if(P0_1==0)
{
minite++;
if(minite==60)
{
minite=0;
}
dispbuf[3]=minite;
dispbuf[4]=minite/10;
while(P0_1==0);
}
}
if(P0_2==0)
{
for(i=5;i>0;i--)
for(j=248;j>0;j--);
if(P0_2==0)
{
hour++;
if(hour==24)
{
hour=0;
}
dispbuf[6]=hour;
dispbuf[7]=hour/10;
while(P0_2==0);
}
}
}
}
void t0(void) interrupt 1 using 0
{
mstcnt++;
if(mstcnt==8)
{
mstcnt=0;
P1=dispcode[dispbuf[dispbitcnt]];
P3=dispbitcode[dispbitcnt];
dispbitcnt++;
if(dispbitcnt==8)
{
dispbitcnt=0;
}
}
tcnt++;
if(tcnt==4000)
{
tcnt=0;
second++;
if(second==60)
{
second=0;
minite++;
if(minite==60)
{
minite=0;
hour++;
if(hour==24)
{
hour=0;
}
}
}
dispbuf[0]=second;
dispbuf[1]=second/10;
dispbuf[3]=minite;
dispbuf[4]=minite/10;
dispbuf[6]=hour;
dispbuf[7]=hour/10;
}
}
标题: 多位数码管动态显示定时器中断实现(C51)
· * 作者: wentao
·
· * 日期: 2007.2.22
· * 软件: Keil C51 V8.02
· * 芯片: AT89X51
· * 说明: 实验板实测通过,数码管为8位共阳
· * 声明: 自用存档!另仅供需要的朋友参考,请勿用做不道德转载及商业用途!
· **************************************************************************/
·
· #include
· #include
·
· #define uchar unsigned char
·
· uchar code dis_code[16] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8, //段码表
· // 0 1 2 3 4 5 6 7 //对应内容
· 0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};
· // 8 9 a b c d e f
·
·
· uchar data i = 0x00; // 循环控制变量兼偏移量,初值为0
· uchar data j = 0xfe; // 位码(选通各位数码管),初值为11111110
·
· void main()
· {
· P2 = 0xff; // 关所有数码管
·
· TMOD = 0x01; // 定时/计数器0工作于方式1
· TH0 = 0xfc; // 装载定时常数64536(fc18)
· TL0 = 0x18;
· EA = 1; // 开总中断
· ET0 = 1; // 定时/计数器0允许中断
· TR0 = 1; // 启动定时/计数器0
· while(1); // 执行主程序,等待中断
· }
·
· void time0(void) interrupt 1 // T/C0中断服务程序(延时1ms)
· {
· P2 = j; // 位码送入P2口显示
· P0 = dis_code[i]; // 段码表中取值送P0口
· j = _crol_(j,1); // 位码循环左移1位选通下一数码管
· i++; // 偏移量加1取下一段码(循环控制加1)
· i &= 0x07; // 偏量增到8时自动归0(控制在0～7之间循环)
·
· TH0 = 0xfc; // 重新装载定时常数
· TL0 = 0x18;
· }
旋转LED——飘在空中的文一．效果：
二．整体结构：
三．制作方法：
1.电机的改装
电路的供电和LED 的定位是本制作的一个难点。装在电机上的电路始终在高速旋转，我们就无法使用通常的方法来给电路供电。但我们可以通过对电机的改造来解决。我们都知道，一般的直流电机是线圈作为转子，而永磁体作为定子的。他是通过电刷来实现给线圈供电的，而且直流电机的旋转需要交变的电流，这是由固定在转子轴上的换向器来巧妙的实现直流变为交流的。我们的电路是固定在电机的转子上的，它和转子是保持相对静止的。因此，我们可以从电机的转子中取得电源。方法很简单，也就是从电机的换向器上用漆包线把电引到电路板上，经整流，滤波后给单片机电路供电。换向器上的每个电极什么时候变化，是和电机转子的位子有关的，我们正好可以使用其中的一路信号来给LED 显示的起始位置定位。
具体改装过程如下：
1）拆开电机（我使用的是录音机上的12V直流电机），注意拆的时候别弄坏了电机的电刷！
2）小心地从电机换向器上的三个电极引出三条漆包线
（由于我改装到这步时忘了拍照了，此图略）
3）取下电机外壳的含油轴承
4）我用原来装在电机上的皮带轮试了一下，正好可以放进拆掉含油轴承的地方，而且可以和外壳之间灵活旋转（运气不错！大家也可以试试别的）。于是我在这个上面钻了几个小孔，把那三条漆包线从小孔里穿出来。从而可以用来保护漆包线在转子和定子结合出的安全。（注意：替代上去的部分是和转子保持固定，和外壳之间是可以旋转的）。
5）组装回整个电机，电机改装至此结束
2.电路
电路结构的安排见上面整体结构图，需要注意的是要安排好电机轴两边的电路重量尽量相近。
3.程序
程序很简单，我这里给出一个C51 的示例程序，大家可以按自己的需要来改，做成旋转时钟等什么的。
/*******************************************************************
名称：旋转LED
作者：章健
日期：2006.1.5
*******************************************************************/
#include
#define uchar unsigned char
void delay();
uchar zimo[16]={0xff,0x7d,0x00,0x7d,0xff, //字母“I”
0xc7,0x83,0xc1,0x83,0xc7, //心形图案
0xff, //用来搁开心形图案和字母U
0x03,0xfd,0xfd,0xfd,0x03}; //字母“U”
//0xc9,0xb6,0xb6,0xb6,0xc9};
void main()
{TCON|=0x01; //外部中断0 下降沿触发
IE=0x81; //开中断
while(1);
}
void delay() //延时子程序，延时长短请根据的你的电机转速进行调整
{uchar j;
for(j=0;j<255;j++)
{;}
}
void display() interrupt 0 //中断处理
{uchar i;
for(i=0;i<16;i++)
{P1=zimo[i];
delay();}
P1=0xff;
}
纯手工打造摇摆LED 时钟
看到市场上正在流行的时尚商品——摇摆LED 时钟，感觉非常新颖独特，正在玩单片机的我，激起了自己也想DIY 一个的冲动。不就是一个流水灯吗？有什么难的？！ 于是，一个单片机项目就这样开始了。然而动手以后才知道问题并非想象那样简单，因没有任何现成的资料，机械的、电子的和编程的问题一大堆，一个一个需要自己来解决。经历二十多天的苦战和无数次的修改与调试，作品终于完成，基本达到预先要求。
现将制作资料整理出来，与广大DIY 爱好者分享。
一. 整体方案
本制作是根据视觉暂留原理, 让一排8 只LED作往复运动, 在空中呈现八个字符的显示屏，可显示数字或英文字符。开机后先显示“Welcome!”欢迎字符(见图1), 再进入时钟显示状态。显示屏同时显示“时” 、“分” 、“秒”信息，用“：”分隔(见图2)。
图1 开机画面 图2 运行状态
显示分“正常运行”、“调分”和“调时” 三种状态。当处于调整状态时，调整的项会闪现，以便识别。为此，设置三个调整按键，一个为“状态键”，一个为“加法键”，一个为“减法键”。(见图3)
图3 按键的设置 图4 音圈电机组件
摇棒的动力部分采用从废旧硬盘拆下的音圈电机（见图4），驱动采用直流电机驱动方式。
结构方面，将音圈电机直接安装在万用板上，将万用板的四周用四根螺柱与一透明有机板结合成一体，构成支撑摇棒底座。（见图5, 图6）。
图5 万用板与有机板构成底座 图6 底座侧面
二. 实作要点
1． 主板的结构布局见图7。
图7 主板布局 图8 摇棒上的LED
2．LED 的焊接，将LED 两脚跨接在电路板两端的方式进行焊接。使LED 紧密排列在一起。
3．摇棒上的LED 与主板上的信号用柔性排线连接，音圈电机供电占2 位，LED 信号传输占9 位，所以至少要11 位的排线。（见图9）
图9 排线与拉簧 图10 拉簧
4．为保持摇棒的平衡, 在摇棒接近旋转轴的两端加装两只拉簧，这两只拉簧的规格尽量保持一致，弹性强弱要适中，最好可多找几种规格的试试。（图9，图10）
5．采用驱动直流电机正反转的方式，驱动音圈电机来回摆动。让电机正、反转的方法很多，最典型的是H 桥电路驱动，H 桥电路原理见图11，常见的是用三级管代替图中的开关。
图11 H 桥驱动原理
为了简化电路，最好采用H 桥功能的集成电路。这种IC 很多，比如象TA7257，TA8429H，L6203 等，这里用的是三菱公司的M54544AL(见图12)。IC 各脚定义见图13。
图12 电机驱动IC
图13 M56544AL 各脚定义
6．电原理图见图14。
图14 电原理图
7．完成图见图15。
图15 完成图
三. 软件设计
1． 摇棒的启动
为了使摇棒从静止状态过度到正常运行状态，在正式显示前加一启动程序。其实质就是逐渐加快驱动的频率，一直到摇棒正常摆动为止。通过下面的代码实现
do {
mm++;
Delay(120+mm);
put1=~put1; put2=~put2;
}while(mm<60);
Delay(20); //根据实际情况确定延时值
2． 秒闪现的实现：数字或字符的闪现是通过变量Ms 和数组w[]实现的，如需要八位字符中的间的第4 位闪现，则w[3]=1。这是通过全局变量Ms 在void timer0(void)函数中每隔一秒改变一次状态（0 或1），打开或关闭显示。
if(Ms*w[ii-3]==1) P2=0xff; else P2=~ASCIIDOC[v[ii]*6+jj]; //正向显示
if(Ms*w[10-ii]==1) P2=0xff; else P2=~ASCIIDOC[v[13-ii]*6+5-jj]; //反向显示
3． 调试中发现，显示屏上的字符并不是一样宽的（见图16），仔细分析是由于摇棒在运动中，一直受力，而且所受的力是随时变化的。为方便精确调整显示，特别作了一个显示中断表Tr[]，改变显示LED 的时间段，协调显示效果。
图16 调整前的显示
4． 按键去抖程序
按键的去抖采用软件编程实现，其方法是当检测到按键的接口出现低电平后，隔一段时间再检测，如还是低电平，则确认为有效，否则无效。具体的程序是通过函数unsigned char ChKey(bit Key)完成的。
5． 显示同步
因没有位置传感器，显示同步完全靠时钟中断来确定。这样就有一个问题，音圈电机的驱动信号在什么时刻改变，显示才能保持在中间，并能保证正反显示能很好地重合。经实际观察, 音圈电机的驱动信号在显示中部, 要根据具体情况细调。由程序中的变量Ta 调试确定。
6． 完整C51 程序代码
/*
POV 摇摆显示LED 钟C51 程序
周正华编
2008.3.19
*/
#include
/*硬件端口定义*/
sbit set0=P0^1;
sbit set1=P0^0;
sbit set2=P0^2;
sbit put1=P3^6;
sbit put2=P3^7;
/*时钟用数组*/
unsigned char BUFFER[]={0,0,0,0};
unsigned char maxnum[]={59,23};
/*显示数组*/
unsigned int v[14];
unsigned int w[8];
/*显示中断表*/
int code Tr[]={
2000,2000,2000,2000,2000,2000,
2000,2000,2000,2000,2000,2000,
2000,2000,2000,2000,2000,2000,
2550,2500,2450,2400,2350,2300,
2250,2200,2150,2100,2050,2000,
1950,1900,1850,1800,1750,1700,
1650,1600,1550,1500,1450,1400,
1400,1450,1500,1550,1600,1650,
1700,1750,1800,1850,1900,1950,
2000,2050,2100,2150,2200,2250,
2300,2350,2400,2450,2500,2550,
2000,2000,2000,2000,2000,2000,
2000,2000,2000,2000,2000,2000,
2000,2000,2000,2000,2000,2000,
};
/*字符字模*/
unsigned char code ASCIIDOC[] = // ASCII
{
0x7C,0x8A,0x92,0xA2,0x7C,0x00, // -0-00
0x00,0x42,0xFE,0x02,0x00,0x00, // -1-01
0x46,0x8A,0x92,0x92,0x62,0x00, // -2-02
0x84,0x82,0x92,0xB2,0xCC,0x00, // -3-03
0x18,0x28,0x48,0xFE,0x08,0x00, // -4-04
0xE4,0xA2,0xA2,0xA2,0x9C,0x00, // -5-05
0x3C,0x52,0x92,0x92,0x8C,0x00, // -6-06
0x80,0x8E,0x90,0xA0,0xC0,0x00, // -7-07
0x6C,0x92,0x92,0x92,0x6C,0x00, // -8-08
0x62,0x92,0x92,0x94,0x78,0x00, // -9-09
0x00,0x00,0x00,0x00,0x00,0x00, // - -10
0x00,0x00,0xFA,0x00,0x00,0x00, // -!-11
0x04,0x08,0x10,0x20,0x40,0x00, // -/-12
0x00,0x6C,0x6C,0x00,0x00,0x00, // -:-13
0x3E,0x48,0x88,0x48,0x3E,0x00, // -A-14
0xFE,0x92,0x92,0x92,0x6C,0x00, // -B-15
0x7C,0x82,0x82,0x82,0x44,0x00, // -C-16
0xFE,0x82,0x82,0x82,0x7C,0x00, // -D-17
0xFE,0x92,0x92,0x92,0x82,0x00, // -E-18
0xFE,0x90,0x90,0x90,0x80,0x00, // -F-19
0x7C,0x82,0x8A,0x8A,0x4E,0x00, // -G-20
0xFE,0x10,0x10,0x10,0xFE,0x00, // -H-21
0x00,0x82,0xFE,0x82,0x00,0x00, // -I-22
0x04,0x02,0x82,0xFC,0x80,0x00, // -J-23
0xFE,0x10,0x28,0x44,0x82,0x00, // -K-24
0xFE,0x02,0x02,0x02,0x02,0x00, // -L-25
0xFE,0x40,0x30,0x40,0xFE,0x00, // -M-26
0xFE,0x20,0x10,0x08,0xFE,0x00, // -N-27
0x7C,0x82,0x82,0x82,0x7C,0x00, // -O-28
0xFE,0x90,0x90,0x90,0x60,0x00, // -P-29
0x7C,0x82,0x8A,0x84,0x7A,0x00, // -Q-30
0xFE,0x90,0x98,0x94,0x62,0x00, // -R-31
0x64,0x92,0x92,0x92,0x4C,0x00, // -S-32
0x80,0x80,0xFE,0x80,0x80,0x00, // -T-33
0xFC,0x02,0x02,0x02,0xFC,0x00, // -U-34
0xF8,0x04,0x02,0x04,0xF8,0x00, // -V-35
0xFE,0x04,0x18,0x04,0xFE,0x00, // -W-36
0xC6,0x28,0x10,0x28,0xC6,0x00, // -X-37
0xC0,0x20,0x1E,0x20,0xC0,0x00, // -Y-38
0x86,0x8A,0x92,0xA2,0xC2,0x00, // -Z-39
0x24,0x2A,0x2A,0x1C,0x02,0x00, // -a-40
0xFE,0x14,0x22,0x22,0x1C,0x00, // -b-41
0x1C,0x22,0x22,0x22,0x10,0x00, // -c-42
0x1C,0x22,0x22,0x14,0xFE,0x00, // -d-43
0x1C,0x2A,0x2A,0x2A,0x10,0x00, // -e-44
0x10,0x7E,0x90,0x90,0x40,0x00, // -f-45
0x19,0x25,0x25,0x25,0x1E,0x00, // -g-46
0xFE,0x10,0x20,0x20,0x1E,0x00, // -h-47
0x00,0x00,0x9E,0x00,0x00,0x00, // -i-48
0x00,0x01,0x11,0x9E,0x00,0x00, // -j-49
0xFE,0x08,0x14,0x22,0x02,0x00, // -k-50
0x00,0x82,0xFE,0x02,0x00,0x00, // -l-51
0x1E,0x20,0x1E,0x20,0x1E,0x00, // -m-52
0x20,0x1E,0x20,0x20,0x1E,0x00, // -n-53
0x1C,0x22,0x22,0x22,0x1C,0x00, // -o-54
0x3F,0x24,0x24,0x24,0x18,0x00, // -p-55
0x18,0x24,0x24,0x24,0x3F,0x00, // -q-56
0x20,0x1E,0x20,0x20,0x10,0x00, // -r-57
0x12,0x2A,0x2A,0x2A,0x24,0x00, // -s-58
0x20,0xFC,0x22,0x22,0x24,0x00, // -t-59
0x3C,0x02,0x02,0x3C,0x02,0x00, // -u-60
0x38,0x04,0x02,0x04,0x38,0x00, // -v-61
0x3C,0x02,0x3C,0x02,0x3C,0x00, // -w-62
0x22,0x14,0x08,0x14,0x22,0x00, // -x-63
0x39,0x05,0x05,0x09,0x3E,0x00, // -y-64
0x22,0x26,0x2A,0x32,0x22,0x00, // -z-65
};
unsigned int Ti;
unsigned char ii,jj,mm, ff ,TZ ,Ms ,Ta;
/*延时程序*/
void Delay(unsigned int msec)
{
unsigned int x,y;
for(x=0; x<=msec;x++)
{
for(y=0;y<=110;y++);
}
}
/*键盘去抖处理函数*/
unsigned char ChKey(bit Key)
{
if(Key==0){
Delay(100);
if(Key==0) return(1);
}
}
/*定时中断1 处理(时钟)函数*/
void timer0(void) interrupt 1 using 1
{
TH0=-(50000/256);
TL0=-(50000%256);
TR0=1;
BUFFER[0]=BUFFER[0]+1;
}
/*定时中断2 处理(LED 驱动和音圈驱动)函数*/
void timer1(void) interrupt 3 using 1
{
TH1=Ti/256; TL1=Ti%256;
if((ii*6+jj)==Ta) {put1=~put1;put2=~put2;}; //音圈电机驱动输出
if(ff==1){
if(Ms*w[ii-3]==1) P2=0xff; else P2=~ASCIIDOC[v[ii]*6+jj]; //正向显示
}
else {
if(Ms*w[10-ii]==1) P2=0xff; else P2=~ASCIIDOC[v[13-ii]*6+5-jj]; //反向显示
}
jj++;
if(jj>5) {ii++; jj=0;}
if(ii>13) {ii=0;ff=!ff;}
Ti=-Tr[ii*6+jj]; //读显示中断表
}
/*主程序*/
void main(void)
{
//变量初始化
Ms=0;
ff=0;
Ta=46; //正反显一致性调整, 取值范围在42~50 之间, 根据实际确定
put1=0;put2=1;
//中断初始化
TMOD=0x11;
TH0=-5000/256; TL0=-5000%256;
TR0=1;ET0=1;
TH1=-2000/256; TL1=-2000%256;
TR1=1;ET1=1;
//十四个字符中前三个和后三个不显(不用)
v[0]=10;
v[1]=10;
v[2]=10;
v[11]=10;
v[12]=10;
v[13]=10;
/*摇摆棒初始启动*/
do {
mm++;
Delay(120+mm);
put1=~put1; put2=~put2;
}while(mm<60);
Delay(20);
/*启动显示*/
ii=0;jj=0;
EA=1;
/*正式运行*/
for(;;){
v[3]=36;v[4]=44;v[5]=51;v[6]=42;v[7]=54;v[8]=52;v[9]=44;v[10]=11; //显示欢迎
Delay(6000);
v[3]=10;v[4]=10;v[5]=10;v[6]=10;v[7]=10;v[8]=10;v[9]=10;v[10]=10; //关闭显示
Delay(600);
v[3]=0;v[4]=0;v[5]=13;v[6]=0;v[7]=0;v[8]=13;v[9]=0;v[10]=0; //显示时钟初始状
态
/*进入时钟状态*/
while(1){
//时钟处理
if (BUFFER[0]>21){ //进位到秒
BUFFER[0]=0; BUFFER[1]=BUFFER[1]+1;
Ms=!Ms;
if (BUFFER[1]==60){ //进位到分
BUFFER[1]=0;BUFFER[2]=BUFFER[2]+1;
if (BUFFER[2]==60){
BUFFER[2]=0;BUFFER[3]=BUFFER[3]+1; //进位到时
if (BUFFER[3]==24) BUFFER[3]=0;
}
}
}
//将显示内容送显示缓冲区
v[9]=BUFFER[1]/10;
v[10]=BUFFER[1]-v[9]*10;
v[6]=BUFFER[2]/10;
v[7]=BUFFER[2]-v[6]*10;
v[3]=BUFFER[3]/10;
v[4]=BUFFER[3]-v[3]*10;
//键盘处理
if(ChKey(set0)==1){ //模式键
Ms=1; //秒闪开
if(TZ<2) TZ++; else TZ=0; //三种状态循环转换
switch(TZ){
case 0:w[0]=0;w[1]=0;w[2]=0;w[3]=0;w[4]=0;w[5]=0;w[6]=0;w[7]=0;break;
case 1:w[0]=0;w[1]=0;w[2]=0;w[3]=1;w[4]=1;w[5]=0;w[6]=0;w[7]=0;break;
case 2:w[0]=1;w[1]=1;w[2]=0;w[3]=0;w[4]=0;w[5]=0;w[6]=0;w[7]=0;break;
}
Ms=0; //秒闪关
};
Delay(80);
if(ChKey(set1)==1){ if(BUFFER[TZ+1]
BUFFER[TZ+1]=0;Delay(300);};
//键盘"+"
if(ChKey(set2)==1){ if(BUFFER[TZ+1]>0) BUFFER[TZ+1]--; else
BUFFER[TZ+1]=maxnum[TZ-1];Delay(300);};
//键盘"-"
Delay(80);
}
}
}
四．调试方法
虽说是个机电一体的制作，但调试过程并不复杂。
1． 机械部分的调整主要是两只拉簧, 要尽量保证两边受力一致，让摇棒静态时保持在竖直状态。
2． 软件部分，先将void timer1(void)函数中的“Ti=-Tr[ii*6+jj];”这段程序删除，试着让Ti 取一常数值（大约-2000 左右）看显示效果（摇棒摆动的幅度），一直到满意为止，这时正反显示可能没有重合，接着试Ta 的取值，范围在42 到50 之间，使正反显示重合为止。最后一步就是调整显示的不均匀性，将“Ti=-Tr
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
