3D电影技术.ppt

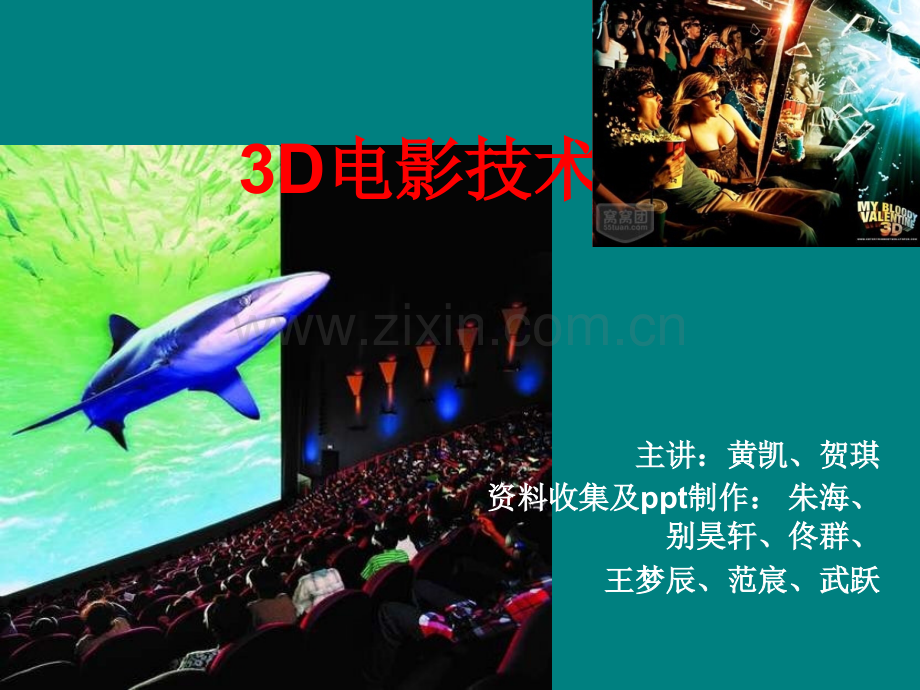

3D电影技术电影技术主讲：黄凯、贺琪主讲：黄凯、贺琪 资料收集及资料收集及ppt制作：制作：朱海、朱海、别昊轩、佟群、别昊轩、佟群、王梦辰、范宸、武跃王梦辰、范宸、武跃2009年12月18日，著名导演卡梅隆又一历史巨作阿凡达全球同步上映，引起了世界范围的3D热潮。3D电影技术立体立体视觉规律律3D电影技影技术的原理的原理BB3D电影的影的历史史C CAADD3D电影在中国影在中国E E3D技技术与影与影视艺术F F我我们的的3D新生活新生活一、立体视觉规律人眼的成像原理立体视觉是如何形成的呢？单眼立体视觉单眼立体视觉由生理因素引起的立体视觉，如光影分布、线性透视、颜色、运动视差、视场等。立体视觉立体视觉双眼立体视觉双眼立体视觉由客观因素引起的立体视觉，如双眼视差、眼的调节、眼的辐合等。单眼立体视觉双眼立体效果是如何呈现的呢？两眼瞳距64mm，形成了视差人眼的视角单眼水平视角图双眼水平视角图3D电影是如何拍摄出来的？3D影片又是如何投影到荧幕上的？我们又是如何接受荧屏上的影像呢？对眼大法看立体图像交叉图观屏镜-斗鸡眼另类大法 3D眼镜常用常用3D眼镜：红绿片、眼镜：红绿片、偏振式、快门式。偏振式、快门式。常见的3D电影技术色分法色分法光分法光分法时分法时分法3D3D电影技术电影技术电影技术电影技术色分法有红绿、红蓝等多种模式原理：分色技术就是将光线以颜色为基础，利用滤光原理进行左右分离，通过多层镀膜的滤光方式(即滤光轮)，将放映机的氙灯光源光谱中的部分RGB色按照波长的不同滤出，以右R、右G、右B构成右路光，而滤出另一部分RGB构成左路光。右路光放映右眼画面，左路光放映左眼画面。同时观众佩戴的眼镜也是多层镀膜镜它的滤光特性与滤光轮的滤光特性相吻合，让右眼看到右路光画面，而左眼看到左路光画面，从而形成立体感。但由于滤光技术要对图像光谱进行分割，对色彩还原产生一定的影响，所以要在服务器上增加色彩管理软件，对图像数据进行校正。色分法颜色基本知识颜色基本知识-RGB值RGB的”多少“指的是亮度。纯黑的RGB值0,0,0；纯白的RGB值是 255,255,255；纯红的RGB值是255,0,0。纯绿的RGB值是0,255,0；纯蓝的RGB值是0,0,255；青色的RGB数值是 0,255,255互补色红色的互补色为青色，红色的RGB值是255,0,0；而青色的RGB值是0,255,255 青色（0,255,255）拍摄时红绿模式用红色来保存一幅图像的信息，而用青色来保存另一幅图像的信息，这样就完全可以用一幅图像来包含两幅图像的信息了 滤光轮观看时Dolby 3D系统Dolby公司Dolby 3D 原理Dolby 3D 原理左眼使用red615nm、Green532nm、Blue446nm，右眼使用red629nm、Green518nm、blue432nm显示。阿凡达就是采用的此种技术色分法的优势与不足优势优势：1.放映设备没有特别的要求，无需额外的投入；2.立体眼镜造价很低，甚至可以手工完成；不足不足：1.极易出现重影，画面不清晰；2.立体效果有些不足；3.观众容易疲劳。光分法原理：分光技术，使用的是偏振光技术。自然界的光线，以波的形式传播，并在垂直于传播方向的各个平面上振动，当穿过足够窄的缝隙时，波动方向和缝隙的方向不一致的部分，就会被挡掉。剩下的只在一个方向上振动，形成偏振光。早期利用偏振光在摄3D电影时，会在一个镜头前加一块水平方向的偏振片，在另一个镜头前加垂直方向的偏振片。再将这两个镜头并列，中间保持和人眼之间类似的距离，就可以拍摄了。而在播放时，只要让观众戴上带有偏振片的眼镜，偏振方向和摄像机偏振片的方向相同。这样，可以做到左眼的眼镜就会完全滤掉右侧摄像机拍摄的画面，而右眼的眼镜则滤掉左侧摄像机的画面。但看这种立体电影时，必须应始终保持眼镜处于水平状态，才可以使水平偏振镜片看到水平偏振方向的图像，而垂直偏振镜片看到垂直偏振方向的图像。如果眼镜略有偏转，左、右眼就会看到明显的重影。所以要求人们必须坐得笔直，而且可视范围也有很大的局限。光分法偏振光的获得观看时偏振眼镜光分法的优势与不足优势优势：1.立体效果不错；2.适合人数较多的放映场合；缺点缺点：1.画面会有重影出现；2.观看角度受到限制；3.长时间观看会感觉到疲倦，偏振眼镜佩戴不够舒适；4.立体放映厅造价较高，也有一些影院的放映厅出于成本考虑不使用金属幕布，影响观看效果；Real-D公司RealD公司 美国的RealD公司的3D技术已经在全球超过24个国家中得到广泛部署，拥有全球最大的3D电影平台，为用户提供了极其逼真和身临其境的体验。Real-D技术左旋偏振光右旋偏振光 Real-D公司推出了圆偏振技术，圆偏振光偏振方向是有规律的旋转着的，它可分为左旋偏振光和右旋偏振光，它们相互间的干扰非常小，它的通光特性和阻光特性基本不受旋转角度的影响。所以对观众观看的姿势和可视角度都没有了严格的限制。时分法NVIDIA推出的时分法通过显示器件和通过显示器件和3D3D眼睛的配合工作来眼睛的配合工作来实现立体效果实现立体效果时分法需要显示器和3D眼镜的配合来实现3D立体效果。时分法所采用的立体眼镜构造最为复杂，当然成本也最高。两个镜片都采用电子控制，可以根据显示器的输出情况进行状态的切换，镜片的透光、不透光切换使得人眼只能看到对应的画面（透光状态下），双眼看到不同的画面就能够达到立体成像的效果。时分法XpanD 时分法的优势与不足优势优势：1.立体效果明显，画面闪烁不明显；2.色彩、亮度表现相对更好；不足不足：1.显示器、眼镜加显卡需要搭配使用；2.成本不低，普及难度较大。数字3D电影的优点1数字3D放映技术提供了良好的立体显示效果。2数字立体放映系统安装方便、操作简单。3数字技术简化了立体影片制作工艺。4数字技术丰富了节目内容。5数字立体电影可以提高票房收入。3D电影的历史 1839年，英国科学家查理惠斯顿爵士根据“人类两只眼睛的成像是不同的”发明了一种立体眼镜，让人们的左眼和右眼在看同样图像时产生不同效果，这就是今天3D眼镜的原理。1922年，世界上第一部3D电影是爱情的力量3D电影的历史1952年非洲历险记被认定为是史上第一部真正的3D长片3D电影的历史3D电影的历史1953年，恐怖蜡像馆等一批3D恐怖片应运而生 3D电影的历史1954年，环球公司推出最有名的3D恐怖片黑湖妖谭 3D电影的历史1954年拍摄了3D版的电话谋杀案，成为了当时3D片中为数不多的精品。3D电影的历史1982年，13号星期五第三部上映，本片令80年代的3D电影慢慢复苏。3D电影的历史1983年，3D版的大白鲨第三集轰动一时，放映首周就赚得1300万美元的票房 3D电影的历史1985年，魔晶战士成为世界首部3D动画长片。3D电影的历史2004年，第一部IMAX 3D长片极地特快诞生。3D电影的历史2005年，迪士尼的动画片鸡仔总动员采用了新型投影技术放映，消除了以往看3D电影时容易产生的眼睛疲劳。3D电影的历史2008年，U2 3D演唱会是第一部全用3D摄影机拍摄的真人影片。3D电影的历史2009年12月18日阿凡达成为有史以来制作规模最大、技术最先进的3D电影。3D电影在中国1962年，天马电影制片厂拍摄了国内第一部3D立体电影魔术师的奇遇。3D电影在中国1981年，欢欢笑笑 3D电影在中国1983年，北京电影制片厂，快乐的动物园3D电影在中国2008年7月11日，地心历险记。80块3D荧幕创造了6700万的票房。3D电影在中国2009年7月1日，冰河世纪3：恐龙的黎明 3D电影在中国2009年9月29日，中国首部3D动画电影齐天大圣前传。经典3D电影2011年7月1日，变形金刚：月黑之时将是迈克尔贝执导的变形金刚真人电影系列最后一部，影片以2D、3D形式公映。经典3D电影2011年7月29日，蓝精灵经典3D电影功夫熊猫2经典3D电影2011年7月15日哈利波特与死亡圣器下经典3D电影3月 穿靴子的猫 萌神驾到 4月 泰坦尼克号 再哭一把泪。经典3D电影我们的3D新生活一、3D电视二、3D电脑我们的3D新生活三、3D手机我们的3D新生活“机器来临之时，艺术也就落荒而逃了”“3D技术的蓬勃发展也伴有危机技术可能会让人分心，反而忽略了电影的故事和情感表达。”反对声音：3D技术与影视艺术3D时代的到来必将是势不可挡的，它也将让我们的生活更加丰富多彩。
