GS行业车辆解决方案分析.doc

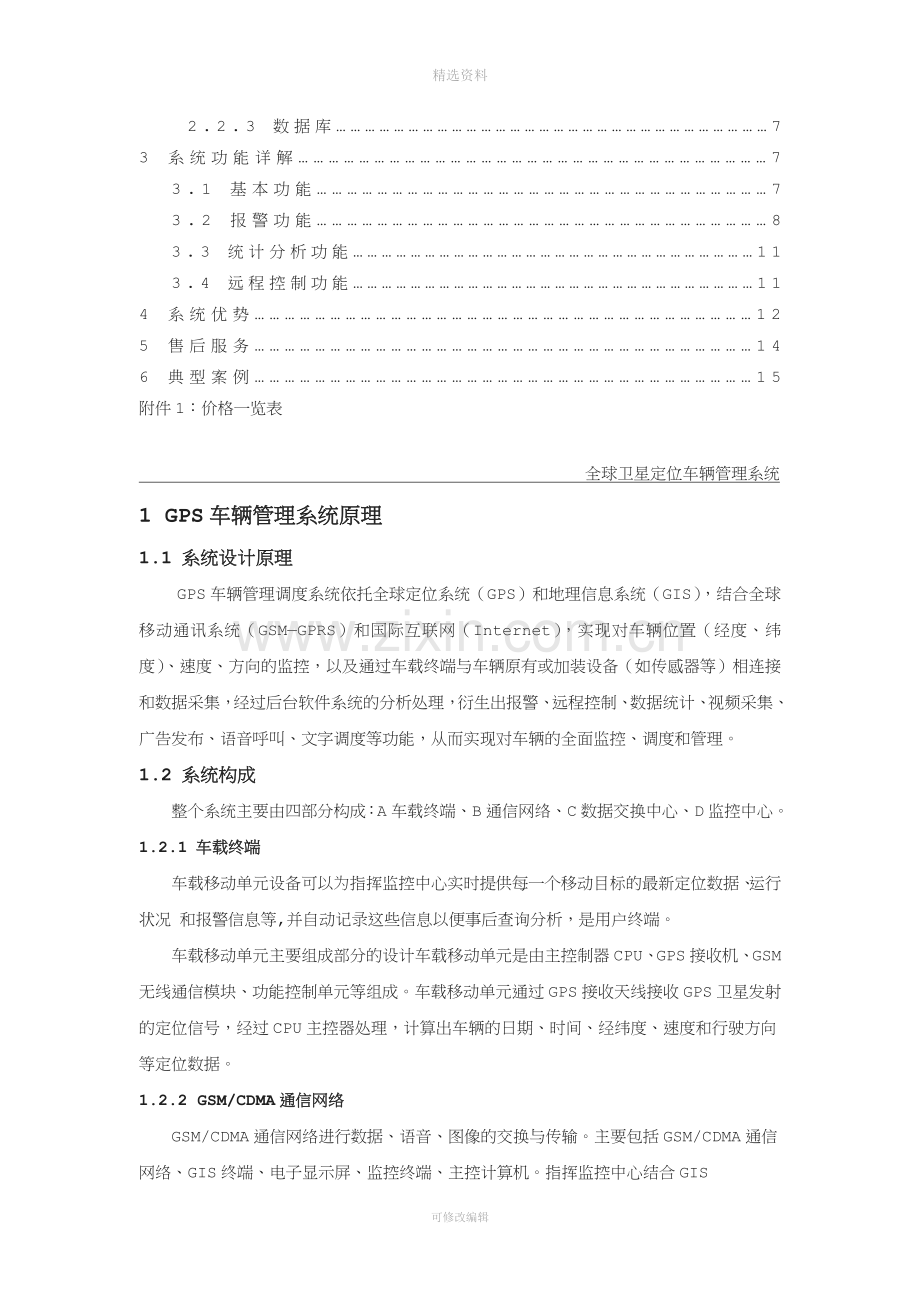

精选资料GPS全球定位系统行业车辆管理解决方案 全球卫星定位车辆管理系统目 录1 GPS车辆管理系统原理21.1 系统设计原理21.2 系统构成21.2.1 车载终端21.2.2 GSM/CDMA通讯网络21.2.3 数据交换中心21.2.4 监控中心21.3 系统运行结构图32 产品详解42.1 车载终端42.1.1主机示意图42.1.2 主机标配件42.1.3 主机选配件42.1.4 技术指标52.2监控中心软件62.2.1 监控界面截图62.2.2 电子地图截图72.2.3 数据库73 系统功能详解73.1 基本功能73.2 报警功能83.3 统计分析功能113.4 远程控制功能114 系统优势125 售后服务146 典型案例15附件1：价格一览表 全球卫星定位车辆管理系统1 GPS车辆管理系统原理1.1 系统设计原理 GPS车辆管理调度系统依托全球定位系统（GPS）和地理信息系统（GIS），结合全球移动通讯系统（GSMGPRS）和国际互联网（Internet），实现对车辆位置（经度、纬度）、速度、方向的监控，以及通过车载终端与车辆原有或加装设备（如传感器等）相连接和数据采集，经过后台软件系统的分析处理，衍生出报警、远程控制、数据统计、视频采集、广告发布、语音呼叫、文字调度等功能，从而实现对车辆的全面监控、调度和管理。1.2 系统构成整个系统主要由四部分构成：A车载终端、B通信网络、C数据交换中心、D监控中心。1.2.1 车载终端车载移动单元设备可以为指挥监控中心实时提供每一个移动目标的最新定位数据、运行状况 和报警信息等,并自动记录这些信息以便事后查询分析，是用户终端。车载移动单元主要组成部分的设计车载移动单元是由主控制器CPU、GPS接收机、GSM无线通信模块、功能控制单元等组成。车载移动单元通过GPS接收天线接收GPS卫星发射的定位信号，经过CPU主控器处理，计算出车辆的日期、时间、经纬度、速度和行驶方向等定位数据。1.2.2 GSM/CDMA通信网络GSM/CDMA通信网络进行数据、语音、图像的交换与传输。主要包括GSM/CDMA通信网络、GIS终端、电子显示屏、监控终端、主控计算机。指挥监控中心结合GIS（Geographic Information System）电子地图,实时地显示出当前监控、指挥的车辆的地理位置。1.2.3 数据交换中心数据交换中心对系统数据进行实时双向交换和存储。一方面，通过无线网络接收车载终端上传的数据，存储并按要求下发到各个客户端，实现车辆状态信息（经度、纬度、速度、GPS时间、里程、ACC状态等信息）的实时更新；另一方面，接收各个客户端提交的指令并通过无线网络转发到指定的车载终端，实现监控中心远程设置、更改、查询车载终端参数（IP、ID、上报周期、状态等）。1.2.4 监控中心监控中心接收数据交换中心的车辆GPS定位数据信息，并对车辆的报警和调度信息进行处理，通过GIS地图匹配就能在电子地图上实时显示车辆当前精确位置，从而方便的实现对车辆的调度、监控、指挥等功能；同时也可通过GSM无线通信网络向指定的车载台发送各种控制指令，实现对车辆的远程控制和信息查询服务。1.3 系统运行结构图系统运行结构图2 产品详解2.1 车载终端（注：每车一台）2.1.1 主机示意图其中：SP-L001 主机 SIM 卡座 主机后盖 备用电池开关 主机侧面 主机ID 号码主机侧面 型号贴 GSM 天线接头 GPS天线接头 主机前挡板 线材过孔双色LED指示灯 监听咪头接口 101A6A 主机安装线材 101A2A 主机安装线材 101A3B 产品升级/功能扩展数据线2.1.2 主机标配件1、电源线（1组）：产品与车辆或其它设备连接用的主安装线材2、GPS天线（1条）：用于接收GSM网络信号数据3、GSM天线（1条）：用于接收GSM网络信号数据4、电池（1块）：备用2.1.3 主机选配件1、继电器（1套）：执行核心部件下发切断和恢复电路/油路指令的相关动作2、咪 头（1条）：用于监听车内声音 全球卫星定位车辆管理系统2.1.4 技术指标名 称参 数体 积85mm 53mm 20mm颜 色黑 色或黄色工作电压9V - 36V DC工作电流60 mA 120 mA（DC）备用电池1200 mA / H安装尺寸100mm X 60mm X 30mm重 量0.16kg工作温度范围-20 - 75湿 度5% - 95%（非水气凝结状态）GSM 频段900MHz / 1800 MHz / 850MHz / 1900 MHzGPS模块最新的U-BLOX 瑞士定位模块GPS灵敏度-158DbGPS频率4800 MHz接收板结构车载机模组 24 通道定位精度 10m （95）时间更新与GPS 时间同步更新冷启动时间 48 秒（平均）热启动时间20 分钟时，之前的驾驶时间将全部清零。否则，设备会立即向所监控中心发送疲劳驾驶报警信息。(6)、超时怠速报警当用户需要超时怠速报警功能时，可根据实际情况设置超时怠速时长，终端设备根据预设时间来判断在ACC开启的状态下速度为0时的时长，当ACC打开的情况下速度为0的时间超过用户所设定的时间时，终端设备将会立即向所中心发送超时怠速报警信息，监控中心收到报警信息以后可确认并取消报警。(7)、GPS天线短路、开路报警当终端设备GPS天线损坏造成隔断开路时，终端设备会自动上报GPS天线开路报警。当终端设备GPS天线损坏造成天线短路，终端设备会自动上报GPS天线短路报警。监控中心收到报警信息以后可确认并取消报警。(8)、紧急求助报警终端设备配有紧急报警开关，当遭遇紧急情况或求助时，驾驶人员触按紧急按钮2 秒后，触发紧急报警，终端设备立刻上传报警信息。监控中心接收到报警信息后立即以声音和文字提示信息通知管理人员，配合电子地图上位置信息为管理人员提供及时完整的报警信息和处理流程。(9)、终端主电源断电报警当终端设备供电电源被切断时，终端在3 秒内立刻发出断电报警，同时备用电池启动供电（可供设备大约工作8小时），报警产生后30 秒再自动检测一次是否取消报警，中心收到报警信息以后可确认并取消报警。3.3统计分析功能（1）里程统计车台可以保存从装车开始的里程统计，中心可根据需要查询车台上存储的里程数据；中心也可根据需要清除车台上存储的里程数据。也可按照设定时间导出相关里程统计数据。（2）油量监测功能监控平台软件根据车载终端记录的累计里程和车辆运行的理论耗油量，就可计算出车辆在统计时间内的实际耗油量，从而实现对车辆用油的监测，防止司机偷油现象的发生。4 系统优势该系统具有结构简单、性能稳定，功能齐全、实用性强，投资少、运行和维护成本低，操作方便、安全性高，系统扩展性好等特点。4.1 专业性多年来，我们只专注于车载GPS产品的研发和生产。雄厚的资金支持和多年的研发经验使得我公司的全系产品在同行业中始终处于技术领先地位。“因为专业，所以值得信赖”。4.2 科技性2008年公司实施技术创新战略。在研发团队的不懈努力下，多项新技术在产品中成功应用。大大提升了产品技术含量，增强了市场竞争力。4.3 稳定性。车载终端采用宽电压（9V36V）设计，既方便终端在不同车辆上安装，又有效降低车辆启动时电压不稳对终端的冲击，从而延长终端的使用寿命。经国权威部门检测，车载终端在-40+85范围内能够正常工作，同时，系统以GPRS和Internet作为主要的通讯方式，保证了在不同外部环境下系统的稳定性。4.4 针对性针对不同行业对GPS有不同要求的特点，我公司具有针对性的开发了多款行业专用产品（如基本型、物流型、出租型、租赁型、客运型、私家车型、危化型等）。每款专用产品均有行业特有功能，从而大大提高了GPS在行业客户应用过程中的针对性，克服了“万能型”、“通用型”或“多功能型”产品的弊端。4.5 实用性我们只研发、生产具有针对性的实用型产品。客户最需要功能强大、实用性高、针对性强、性能稳定的产品而非花哨的“概念型”产品。4.6 经济性产品的成本制约着产品的价格，公司努力在保证产品质量、性能的前提下有效控制成本，让用户以最低的价格买到最实用的产品，从而降低了客户使用该系统的前期投入。我公司研发、设计的GPS车辆监控系统采用GPRS(通用分组无线服务技术)与Internet(互联网)相结合的通讯网络，从而降低了客户使用该系统的运营成本和日常维护成本。4.7 实时性由于系统将GPRS和Internet作为主要的通讯方式，GPRS无线数传专线，使得GPS车辆定位系统能够对汽车实施以秒为时间单位的连续不间断监控，实现控制中心对GPS车辆真正意义上的实时监控。4.8 防拆性GPS车载终端采取车内取电方式安装，安装位置隐蔽，司机很难发现车上装有该设备，通过断电报警功能，能有效防止人为故意拆卸终端，破坏系统行为。4.9易用性经过多次升级的客户端监控软件，界面设计人性化，功能操作非常简单，经我公司技术人员简单培训后，普通人员均可熟练操作软件。4.10 安全性我公司安装人员均经过严格的技术培训，熟悉各种车型电路，从而既能保证安装过程中不破坏原车电路，又能保证安装的质量和效率。4.11 保密性系统在数据传输过程中均进行加密处理。车载终端加密、打包发送，最终在客户端接收、解密。实现车辆定位信息传输过程中的保密性。4.12扩容性系统容量能随着入网的车辆增加而扩容；随着管理部门的增加,可在多个科室建立若干分控中心；随着行业发展，用户对系统功能要求的不断增加，系统预留各种功能扩展接口，方便系统升级。5 售后服务1、车载终端自系统调试完毕起，叁个月包换，壹年保修。壹年后工本费维修。（人为损坏、使用不当、自行拆机不在保修范围内）2、系统软件终身免费不定期更新和升级。3、地图文件终身免费升级（每年至少升级一次）。4、为甲方系统使用人员和维护人员提供免费技术培训。5、客服中心提供724小时免费技术咨询服务（含法定假日）。6、如因甲方原因，系统软件需要重新安装和调试，承诺在30分钟内远程解决完毕。7、硬件返修产品，自收到返修产品起24小时内修复完毕，超出此时限，一律更换新产品。8、项目经理负责制。9、指派专业技术人员免费远程系统维护（每年至少两次）。10、如有重大活动或迎接检查要求技术支持时，我公司及时派技术现场支持。6 典型案例可修改编辑内蒙古梦凯上海集兴汽车商贸有限公司天津市捷兴汽车商贸有限公司北京301医院北京福田上海伟鹏汽车租赁有限公司北京手把手汽车陪练公司北京雷锋汽车陪练公司瑞驰天下汽车俱乐部天津姿建汽车陪练公司北京千喜鹤食品有限公司河北家兴商贸有限公司北京利都商贸有限公司天津一商集团有限公北京总参谋部重庆吉景商贸有限公司内蒙古砼源实业有限责任公司内蒙古兴泰建筑有限公司河北建工集团四建公司混凝土搅拌站涿州市恒旗建材有限公司天津振华商品混凝土有限公司天津市统建混凝土有限公司大兴市政建设工程公司商品混凝土搅拌站北京惠德混凝土有限公司北京新航建材有限公司焦作市供电局内蒙古草原兴发集团附件1:价格一览表产品名称型 号数量单位单价（元）合计（元）备注一硬件设备车载终端设备101A(两模块两天线)1台400元第一年服务费免费，第二年每天车 60元/年/台二软件其中：客户管理软件套000电子地图套000服务费000其 他合计金额小写合计金额大写路视星通科技有限公司姓名：张伟杰电话：[phone]THANKS !致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考可修改编辑
