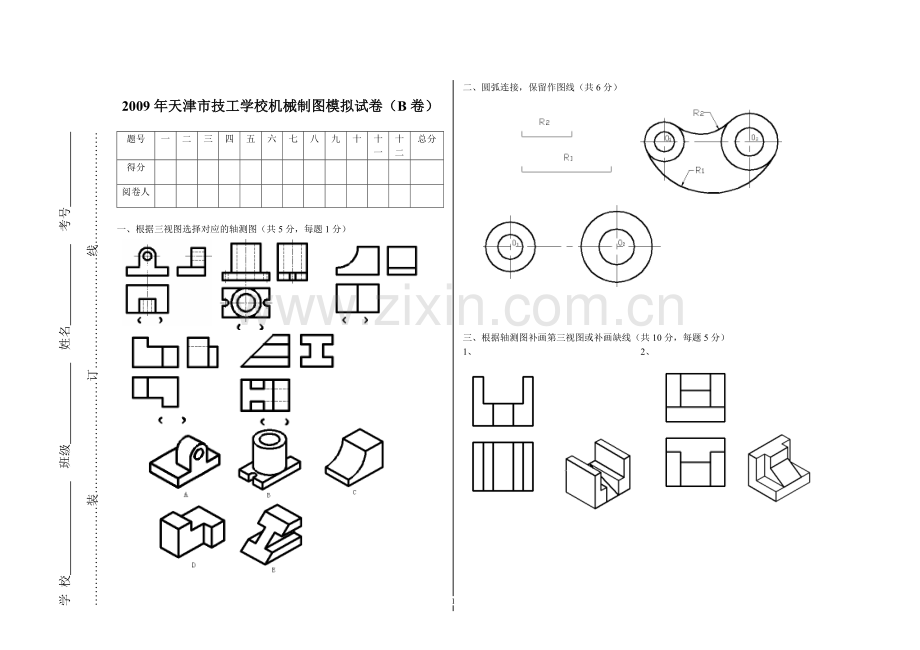

2009年天津市技工学校机械制图模拟试卷（B卷）
题号
一
二
三
四
五
六
七
八
九
十
十一
十二
总分
得分

阅卷人

一、根据三视图选择对应的轴测图（共5分，每题1分）

二、圆弧连接，保留作图线（共6分）

三、根据轴测图补画第三视图或补画缺线（共10分，每题5分）
1、 2、

学校 班级 姓名 考号
……………………装………………………订………………………线………………………

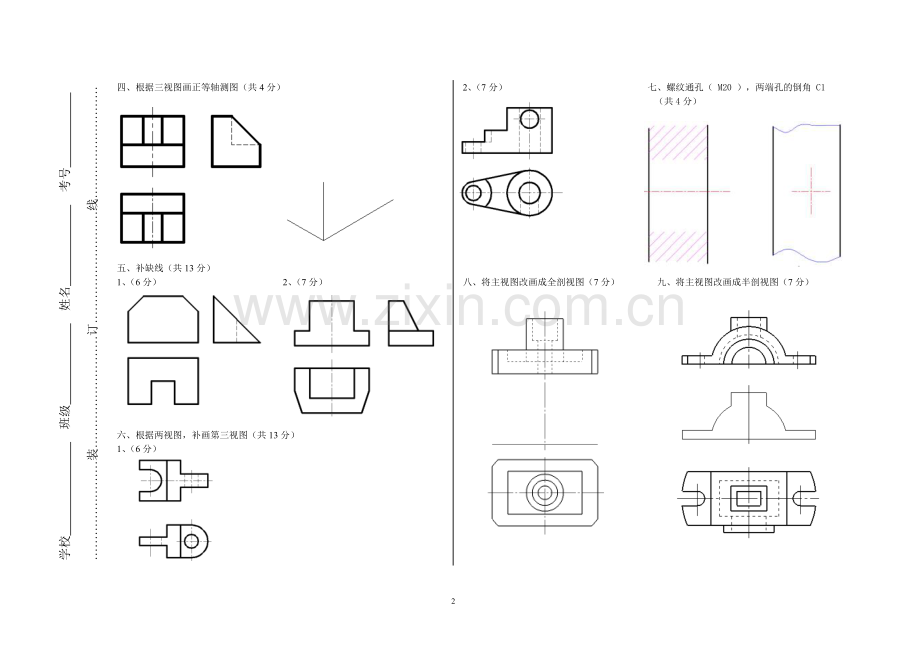

四、根据三视图画正等轴测图（共4分）

五、补缺线（共13分）
1、（6分） 2、（7分）

六、 根据两视图，补画第三视图（共13分）
1、（6分）

2、（7分） 七、螺纹通孔（ M20 ），两端孔的倒角 C1
（共4分）

八、将主视图改画成全剖视图（7分） 九、将主视图改画成半剖视图（7分）

学校 学校 班级 姓名 考号
……… … …………装………………………订………………………线………………………
十、尺寸标注（共4分，，每空1分）

1、检查视图中尺寸标注的错误
尺寸线与其它图线重合的尺寸是 ，
尺寸线不平行轮廓线的尺寸是 ，
尺寸数字方向不对的尺寸是 ，
重复的尺寸是 。

十一、读零件图回答下列问题（共15分，每空1分）
1．零件的名称 ，材料 ，共用 个图形表达，有 个全剖视图、一个 图和一个 图。
2．外圆面Φ132±0.2最大可加工成 ，最小为 ，公差为 。
3．套筒左端两条虚线的距离为 。
4．靠近右端的5处孔的定位尺寸为 和 。
5．图中左端3处曲线是由 和 相交而成的 。

十二、读装配图回答下列问题（共12分，每空1分）
1、滑动轴承由 个零件组成，其中有 种标准件。
2、滑动轴承装配图共用了 个基本视图，主视图采用 视图，其中螺栓按 处理；俯视图拆去轴承盖、上轴衬等，这是采用了 画法。
3、轴孔直径φ50H8是 尺寸，尺寸180是 尺寸，
尺寸240是 尺寸，尺寸85±0.300是 尺寸。
4、配合尺寸φ60H8/k6是 制 配合。

学校 班级 姓名 考号
……………………装………………………订………………………线………………………
（第十一题零件图）

学校 班级 姓名 考号
……………………装………………………订………………………线………………………
（第十二题装配图）
