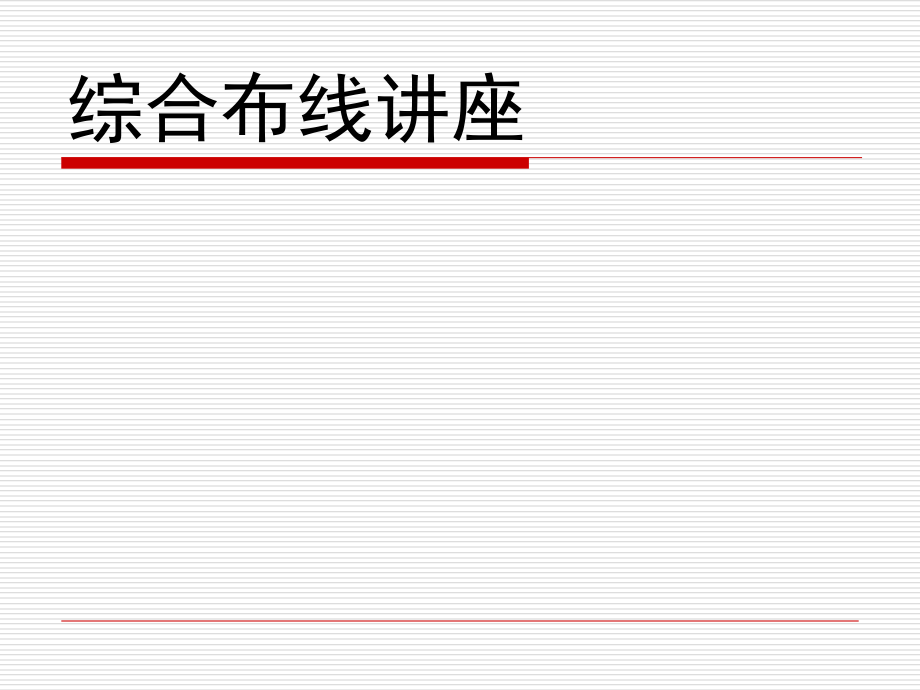

综合布线讲座课程.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,综合布线讲座,综合布线讲座,第一章：综合布线概述,本章内容,综合布线系统的基本概念,综合布线系统的特点,综合布线系统的组成和适用场合,综合布线系统的标准,综合布线讲座,第一章：,综合布线概述,综合布线系统的,基本概念,1,综合布线系统的定义,“通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用系统，也可进行布线系统的设计和安装。综合布线系统中不包括应用的各种设备。”,综合布线讲座,第一章：,综合布线概述,综合布线系统的,特点,（1）,综合性、兼容性好,传统的专业布线方式需要使用不同的电缆、电线、接续设备和其它器材，技术性能差别极大，难以互相通用，彼此不能兼容。综合布线系统具有综合所有系统和互相兼容的特点，采用光缆或高质量的布线部件和连接硬件，能满足不同生产厂家终端设备传输信号的需要。,综合布线讲座,第一章：,综合布线概述,综合布线系统的,特点,（2）,灵活性、适应性强,采用传统的专业布线系统时，如需改变终端设备的位置和数量，必须敷设新的缆线和安装新的设备，且在施工中有可能发生传送信号中断或质量下降，增加工程投资和施工时间，因此，传统的专业布线系统的灵活性和适应性差。在综合布线系统中任何信息点都能连接不同类型的终端设备，当设备数量和位置发生变化时，只需采用简单的插接工序，实用方便，其灵活性和适应性都强、且节省工程投资。,综合布线讲座,第一章：,综合布线概述,综合布线系统的,特点,（3）,便于今后扩建和维护管理,综合布线系统的网络结构一般采用星型结构，各条线路自成独立系统，在改建或扩建时互相不会影响。综合布线系统的所有布线部件采用积木式的标准件和模块化设计。因此，部件容易更换，便于排除障碍，且采用集中管理方式，有利于分析、检查、测试和维修，节约维护费用和提高工作效率。,综合布线讲座,第一章：,综合布线概述,综合布线系统的,特点,（4）,技术经济合理,综合布线系统各个部分都采用高质量材料和标准化部件，并按照标准施工和严格检测，保证系统技术性能优良可靠，满足目前和今后通信需要，且在维护管理中减少维修工作，节省管理费用。采用综合布线系统虽然初次投资较多，但从总体上看是符合技术先进、经济合理的要求的。,综合布线讲座,第一章：综合布线概述,综合布线系统的组成（1）,综合布线讲座,第一章：综合布线概述,综合布线系统的组成（2）,综合布线讲座,第一章：综合布线概述,综合布线系统的组成,目前，各国生产的综合布线系统的产品较多，其产品的设计、制造、安装和维护中所遵循的基本标准主要有两种，,一种是美国标准,ANSI,EIATIA 568A：1995商务建筑电信布线标准；,另一种是国际标准化组织国际电工委员会标准,ISO,IEC 11801：1995信息技术用户房屋综合布线。,综合布线讲座,第一章：综合布线概述,综合布线系统应运场合,商业贸易类型：,综合办公类型,交通运输类型：,新闻机构类型：,重要建筑类型：,其他建筑类型：,综合布线讲座,第二章：布线部件和指标参数,网络结构,综合布线系统的网络拓扑结构是由各种网络单元组成的，并按照技术性能要求和经济合理原则进行组合和配置。在综合布线系统中，常用的网络拓扑结构有星型、环型、总线型、树型和网状型，其中以,星型,网络拓扑结构使用最多。,综合布线讲座,第二章：布线部件和指标参数,综合布线系统的主要布线部件,综合布线系统中采用的主要布线部件并不多，按其外形、作用和特点可粗略分为,两大类,，即传输媒质和连接硬件（包括接续设备）。,综合布线讲座,第二章：布线部件和指标参数,传输媒质,综合布线系统常用的传输媒质有对绞线（又称双绞线）、对绞对称电缆（简称对称电缆）和光缆。,对绞线和对绞对称电缆,对绞线是两根铜芯导线、其直径一般为0.4mm0.65mm，常用的是0.5mm。,综合布线讲座,第二章：布线部件和指标参数,传输媒质,光缆,在综合布线系统中，按工作波长采用的光纤是0.85m和1.30m两种。,以多模光纤（,MMF,）纤芯直径考虑，推荐采用50m125m或62.5m125m两种类型的光纤。在要求较高的场合，也可采用8.3m125m突变型单模光纤（,SMF,）其中以62.5m125m渐变型增强多模光纤使用较多。,综合布线讲座,第二章：布线部件和指标参数,连接硬件（包括接续设备）,连接硬件是综合布线系统中各种接续设备（如配线架等）的统称。,综合布线讲座,第二章：布线部件和指标参数,连接硬件（包括接续设备）（1）,按硬件在综合布线系统中的,使用功能,来划分,配线设备：如配线架（箱、柜）等；,交接设备：如配线盘（交接间的交接设备）和屋外设置的交接箱等；,分线设备：有电缆分线盒、光纤分线盒和各种信息插座等。,综合布线讲座,第二章：布线部件和指标参数,连接硬件（包括接续设备）（2）,按连接硬件的,设备结构和安装方式,来划分,设备结构：有架式和柜式（箱式、盒式）；,安装方式：有壁挂式和落地式，信息插座有明装和暗装方式，且有墙上、地板和桌面安装方式。,综合布线讲座,第二章：布线部件和指标参数,连接硬件（包括接续设备）（3）,按连接硬件装设位置来划分,在综合布线系统中，通常以装设配线架（柜）的位置来命名，有建筑群配线架（CD）、建筑物配线架（BD）和楼层配线架（FD）等。,目前，国内外产品的连接硬件主要有100的电缆布线用、150的电缆布线用、光纤或光缆用（它们都包括通信引出端的连接硬件）三大类型。具体内容可参见产品说明。,综合布线讲座,第二章：布线部件和指标参数,综合布线系统的指标参数,1.综合布线系统的信道和链路,信道和链路的区别,信道,是通信系统中必不可少的组成部分，它是从发送输出端到接收输入端之间传送信息的通道。以狭义来定义，它是指信号的传输通道，即传输媒质，不包括两端的设备。,链路,与信道有所不同，其范围比信道小。在链路中既不包括两端的终端设备，也不包括设备电缆（光缆）和工作区电缆（光缆）。,综合布线讲座,第二章：布线部件和指标参数,综合布线系统的指标参数,2.综合布线系统的链路,应用和级别,综合布线讲座,第二章：布线部件和指标参数,综合布线系统的指标参数,3.信道传输距离,综合布线讲座,第二章：布线部件和指标参数,综合布线系统的指标参数,4.,电缆布线链路性能指标和主要参数,特性阻抗,近端串音衰减,回波损耗,衰减近端串音衰减（ACR）,环路直流电阻,传播时延,纵向变换损耗和纵向变换转移损耗,综合布线讲座,第二章：布线部件和指标参数,综合布线系统的指标参数,5.,光缆布线链路性能指标和主要参数,综合布线讲座,第二章：布线部件和指标参数,综合布线系统的指标参数,5.,光缆布线链路性能指标和主要参数,光缆布线链路的衰减,色散,吸收,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用,分类：常用电缆、光缆和微波,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（电缆）,XDSL的,定义,xDSL是各种类型DSL(Digital Subscribe Line)数字用户线路)的总称，包括,ADSL,、RADSL、,VDSL,、SDSL、IDSL和,HDSL,等。,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（电缆）,XDSL的,设备构成,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（电缆）,XDSL的,设备构成,xDSL系统主要由局端设备(,DSLAM,)和用户端设备(,CPE,)组成。,局端由,DSLAM接入平台、DSL局端卡、语音分离器、IPC(数据汇聚设备)等组成。,用户设备,由DSL Modem和语音分离器组成。,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（电缆）,ADSL,(Asymmetric Digital Subscriber Line，,不对称,数字用户线路)。,ADSL是一种上行和下行传输速率,不对称,的技术。在一条电话线上，从网络提供商到用户的下行速率可以达到1.5Mbps至8Mbps，而反方向的上行速率为16Kbps至640Kbps。ADSL最大传输距离为5.5Km。一般在机房半径1.5 Km内。,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（电缆）,HDSL,(High-data-rate Digital Subscriber Line），高速率数字用户线路)。,即为上行和下行通信提供,相等,的带宽，传输速率可达到T1/E1，一般采用两对电话线进行全双工通信，有效传输距离只有5km。一般在机房半径1.5 Km内。,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（电缆）,VDSL,(Very-high-data-rate Digital Subscriber Line，极高速率数字用户线路),VDSL和ADSL一样也是一种上行和下行传输速率,不对称,的技术。VDSL使用一条电话线，获得下行传输速率可达到13Mbps52Mbps，上行速率为1.5Mbps2.3Mbps，同时传输距离不超过.5km，其主要用于视频和多媒体等相关场合。一般在机房半径0.6 Km内。,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（光缆）,FTTX+LAN,光纤到交接箱(,FTTCab,;,Fiber To The Cabinet,),光纤到路边(,FTTC,;,Fiber To The Curb,),光纤到大楼(,FTTB,;,Fiber To The Building,),光纤到户(,FTTH,;,Fiber,To The Home,),简单可以理解为光纤+以太网接入,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（光缆）,FTTX+LAN 接入模型,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（光缆）,PON技术,无源光网络（PON：Passive Optical Network）是指一种点到多点的光纤接入技术，它由安装于中心控制站的,OLT,（光线路终端），一批配套的安装于用户场所的,ONU,（光网络单元）以及,ODN,（光分配网络）组成。,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（光缆）,PON技术,PON技术始于20世纪80年代初，目前市场上的PON产品按照其采用的技术，主要分为,APON,BPON(ATM PON/宽带PON)、,EPON,(以太网PON)和,GPON,(千兆比特PON)，其中，GPON是最新标准化和产品化的技术。,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（光缆）,PON拓扑图,综合布线讲座,第三章：实用性案理,运营商接入在综合布线里的运用（光缆）,无线局域网(,WLAN,，Wireless Local Area Network),综合布线讲座,第四章：综合布线设计,A综合布线系统的设计要点,1)尽量满足用户的通信要求；,2)了解建筑物、楼宇间的通信环境便于接入；,3)确定合适的通信网络拓扑结构；,4)选取适用的介质；,5)以开放式为基准，尽量与大多数厂家产品和设备兼容；,综合布线讲座,第四章：综合布线设计,B,工作区子系统的设计,1)工作区内线槽要布得合理、美观；,2)信息座要设计在距离地面3 0 c m以上；,3)信息座与计算机设备的距离保持在5 m范围内；,4)所有工作区所需的信息模块、信息座、面版的数量；,5)RJ45所需的数量。,R J 4 5头的需求量一般用下述方式计算：,m,=,n,4+,n,41 5,m,：表示R J 4 5的总需求量。,N,：表示信息点的总量。,n,41 5：表示留有的富余量。,信息模块的需求量一般为：,m,=,n,+,n,2,m,：表示信息模块的总需求量。,n,：表示信息点的总量。,n,2：表示富余量。,综合布线讲座,第四章：综合布线设计,C,水平子系统的设计,水平子系统设计涉及到传输介质和部件集成有6点：,1)确定线路走向；,2)确定线缆、槽、管的数量和类型；,3)确定电缆的类型和长度；,4)如果打吊杆走线槽，则需要用多少根吊杆；,5)如果不用吊杆走线槽，则需要用多少根托架。,综合布线讲座,第四章：综合布线设计,D,水平子系统的设计,整幢楼的用线量,N C,N,楼层数；,C,每层楼用线量；,C,0.5 5（,L,S,）6,n,；,L,本楼层离水平间最远的信息点距离；,S,本楼层离水平间最近的信息点距离；,n,本楼层的信息插座总数；,0.5 5备用系数；,综合布线讲座,第四章：综合布线设计,E,管理子系统的设计,许多大楼在综合布线时都考虑在每一楼层都设立一个管理间，用来管理该层的信息点，屏弃了以住几层共享一个管理间子系统的做法，这也是布线的发展趋势。,作为管理间一般有以下设备：,机柜；（规格数量）,配线架；（数量）,综合布线讲座,第四章：综合布线设计,F,垂直干线子系统的设计,1)供各条干线接线间之间的光（电）缆走线用的竖向或横向通道；,2)主设备间与计算机中心间的光（电）缆。,垂直干线子系统的结构是一个星型结构，如图所示。,综合布线讲座,第四章：综合布线设计,G设备间子系统设计,设备间应设在位于干线综合体的中间位置；,应可能靠近建筑物电缆引入区和网络接口；,设备间应在服务电梯附近，便于装运笨重设备；,综合布线讲座,第四章：综合布线设计,H设备间子系统设计,设备间内要注意：,室内无尘土，通风良好，要有较好的照明亮度；,要安装符合机房规范的消防系统；,使用防火门，墙壁使用阻燃漆；,提供合适的门锁，至少要有一个安全通道。,防止可能的水害（如暴雨成灾、自来水管爆裂等）带来的灾害；,防止易燃易爆物的接近和电磁场的干扰；,设备间空间（从地面到天花板）应保持2.5 5 m高度的无障碍空间，门高为2.1 m，宽为9 0 m，地板承重压力不能低于5 0 0 k g/m2。,综合布线讲座,第四章：综合布线设计,I,线槽铺设技术,1.金属管的铺设,2.金属槽的铺设,3.PVC塑料管的铺设,4.塑料槽的铺设,综合布线讲座,第四章：综合布线设计,I线槽容量的计算,N管（槽）截面积S*（40%60%）/线缆截面s*1.6,S是管（槽）内截面积 管子的内面积；s是线缆截面（外切正方型的面积）；N是线缆的根数,综合布线讲座,第四章：综合布线设计,LAN的几个模型,综合布线讲座,第四章：综合布线设计,LAN的几个模型,综合布线讲座,第四章：综合布线设计,LAN的几个模型,
